Electric home shower
Table of Contents

Advertisement

Available languages

Available languages

PEMBERITAHUAN PENTING
Sila simpan Kad Jaminan Perkhidmatan yang
dicetak pada muka surat akhir buku Panduan
Penggunaan dan Pemasangan ini dan pastikan
mendaftar jaminan ini di www.panasonic.com.my
IMPORTANT NOTICE
Please retain the warranty card printed on the
last page of this booklet and ensure to register
the warranty online at www.panasonic.com.my
重要通知
請保留印刷在這本小冊子最後一頁的保修卡並確保
在線上www.panasonic.com.my登記保修。
Panduan Penggunaan
B.MALAYSIA
(termasuk Panduan Pemasangan)
Operating Instructions
ENGLISH
(Installation Instructions included)
使用說明書
中文
(包括安装说明)
Terima kasih kerana memilih Pancuran Mandi Elektrik Panasonic. Produk ini hanya untuk kegunaan di rumah sahaja.
Sila baca semua arahan ini dengan teliti demi keselamatan dan penggunaan yang optimum dan simpan Panduan
Penggunaan ini di tempat yang selamat untuk rujukan di masa hadapan.
Thank you for purchasing the Panasonic Electric Home Shower. This appliance is intended for household use only.
For optimum performance and safety, please carefully read this Operating Instructions and keep this documentation
in a safe place for future reference.
感謝您購買Panasonic電熱花灑器,此產品只供家庭使用。為了確保正確使用及維護您的安全,請詳細閱讀此使用說明
書,并保持在安全的地方以供未來参考。
Printed in Malaysia

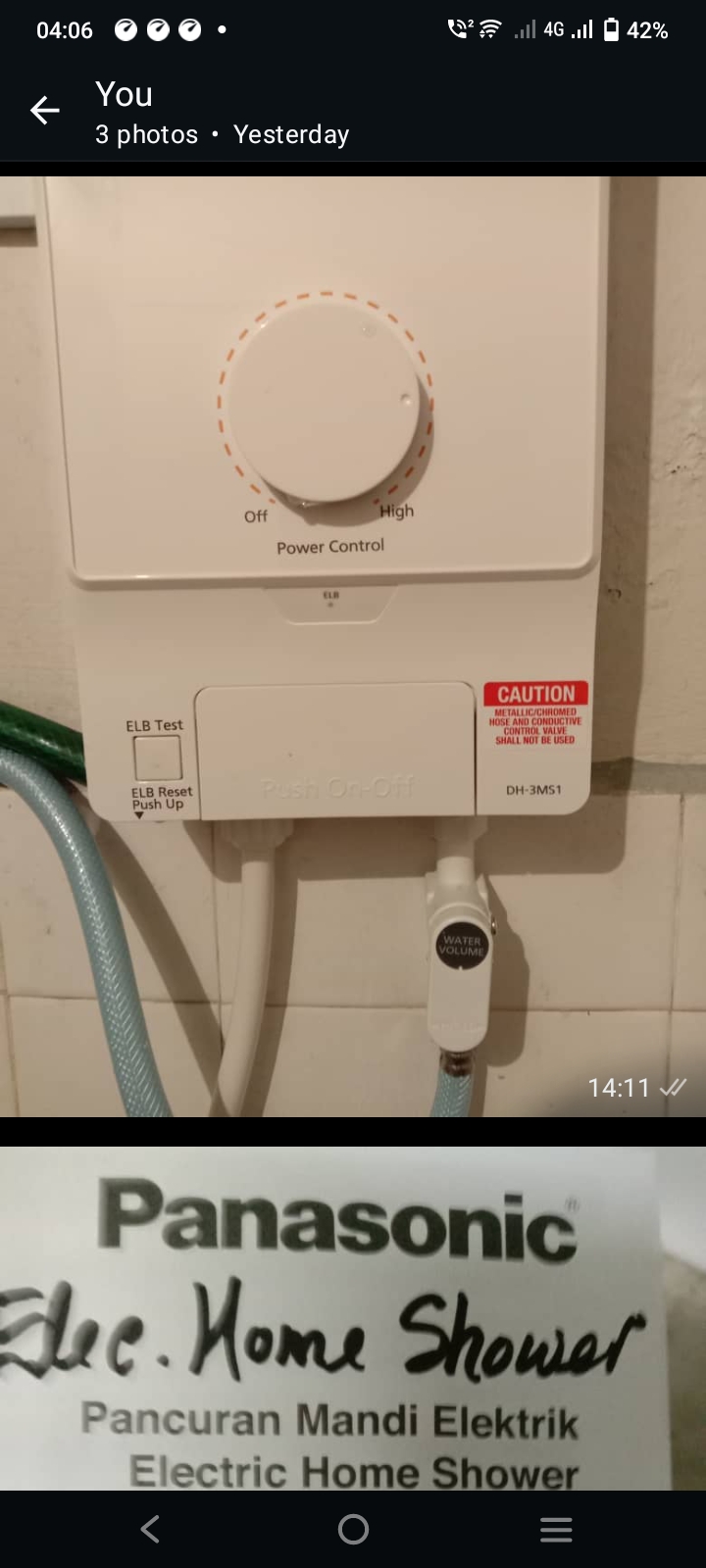

Pancuran Mandi Elektrik
Electric Home Shower
No. Model
DH-3MS1 / DH-3MT1
Model No.
型號
Off
High
Temp Contr ol
ELB Test
Pus h O n-O ff
ELB Reset
Push Up
.......................................................................... 2 - 11
........................................................................ 12 - 21
........................................................................ 22 - 31
電熱花灑器
DH-3MT1
DH940A3MS1M5

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for Panasonic DH-3MS1

  • Page 1 Penggunaan ini di tempat yang selamat untuk rujukan di masa hadapan. Thank you for purchasing the Panasonic Electric Home Shower. This appliance is intended for household use only. For optimum performance and safety, please carefully read this Operating Instructions and keep this documentation in a safe place for future reference.
  • Page 2 KANDUNGAN No. Muka surat SEBELUM MENGGUNAKAN PANCURAN MANDI ELEKTRIK 1. LANGKAH-LANGKAH KESELAMATAN 2. MENGENALI BAHAGIAN-BAHAGIAN 3. AKSESORI CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK 1. CARA-CARA MENGGUNAKANNYA 2. CARA MENYELARASKAN KADAR ALIRAN AIR 3. PENYENGGARAAN 4. PANDUAN KEROSAKAN 5. SPESIFIKASI CARA MEMASANG PANCURAN MANDI ELEKTRIK 1.
  • Page 3 Jangan gunakan unit ini sekiranya anda mendapati sebarang kerosakan atau keadaan luar biasa berlaku dan pastikan Pemutus Litar Elektrik berada dalam keadaan "OFF". (Risiko berasap/kebakaran/kejutan elektrik/melecur) • Tuas Set Semula ELB tidak boleh berfungsi walaupun anda tolak ia ke atas atau Tuas Set Semula ELB terus menggelongsor ke bawah semasa kendalian.
  • Page 4 Atas Penutup Belakang ⑥ Butang Pemilih Pancuran Penutup Kepala Pancuran Penutup Set (Penutup Kepala Pancuran Antibakteria-'Ag+ Crystal') ⑦ Tombol Kawalan Kuasa (DH-3MS1) / Kepala Pancuran Tombol Kawalan Suhu (DH-3MT1) Penyangkut Pancuran FILTER CLEANING Lampu ‘Control’ (Hanya digunakan pada High ⑧...
  • Page 5 Tombol Kawalan Kuasa/ Tombol Kawalan Suhu. Setelah itu kendalian akan mudah dilakukan sahaja. ELB Test Push On-Off dengan hanya menekan Tuas On-Off. ELB Reset DH-3MT1 Push Up Tekan Tuas On-Off sebelum dan selepas mandi. DH-3MS1 Tuas ini hendaklah ditekan sahaja. PERHATIAN Tombol Kawalan Kuasa Jangan tarik Tuas On-Off. 6. Penetapan suhu DH-3MS1 High Power Control (a) Suhu pancuran boleh dikawal dengan melaraskan Tombol Kawalan Kuasa kepada posisi yang dikehendaki.
  • Page 6 2. CARA MENYELARASKAN KADAR ALIRAN AIR (1) Cara melaraskan kadar pengaliran air maksima. Langkah 1: Tekan Tuas On-Off dan pilih Pancuran Luas pada Kepala Pancuran dengan menggunakan Butang Pemilih Pancuran (rujuk Gambarajah 1) Langkah 2: Tutup Injap Air Utama. Langkah 3: Pusingkan Kepala Pancuran menghala ke atas pada paras pinggang. Langkah 4: Laraskan Tombol Isipadu Air ke tahap pengaliran maksima (rujuk Gambarajah 2).
  • Page 7 3) Suhu air tidak dapat dikawal. 4) Lampu ELB tidak menyala. (3) Kemahiran tertentu diperlukan untuk memperbaiki peralatan ini. Oleh itu jangan sekali-kali cuba membaikinya sendiri. 5. SPESIFIKASI Model DH-3MS1 DH-3MT1 Voltan 240 V a.c. 50 Hz Penggunaan Kuasa 3600 W...
  • Page 8 CARA MEMASANG PANCURAN MANDI ELEKTRIK • Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan sempurna untuk mencegah bahaya berasap dan kebakaran. • Semasa proses pemasangan, pastikan sumber elektrik dan air telah ditutup. • Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam pendawaian tetap.
  • Page 9 135 mm 3. Cara memasang Pancuran Mandi 25 mm ① ② Elektrik. Dinding Dinding Skru Ø6 mm ① Unit hendaklah berjarak sekurang-kurangnya 250 mm di sebelah kiri dan kanan dinding. ② Gerudi 4 lubang pada dinding (merujuk Rajah 1). Palam Dinding ③...
  • Page 10 ④ Rod Bumi Unit ini perlu dibumikan. AMARAN Pembumian yang tidak sempurna boleh menyebabkan kejutan elektrik. • Unit ini hendaklah dibumikan. • Cara memasang Rod Bumi. Pilih permukaan bumi yang sesuai untuk menanam Rod Bumi (DQ-6H) Rod Bumi hendaklah ditanam sekurang-kurangnya 70 cm ke dalam permukaan tanah.
  • Page 11 7. Pemasangan Penyangkut Pancuran. ① Pasangkan kedua Pemegang Batang ② Pasang Pemegang Batang Gelongsor Atas ③ Sediakan Penyangkut Pancuran dan Batang Gelongsor supaya kedudukan Kepala pada dinding tetapi tidak melebihi bahagian Gelongsor, tanggalkan Tombol Penyangkut Pancuran tidak melebihi bahagian atas unit. atas unit.
  • Page 12: Table Of Contents

    CONTENTS Page No. BEFORE USING ELECTRIC HOME SHOWER 1. SAFETY INSTRUCTIONS 2. PARTS IDENTIFICATION 3. ACCESSORIES HOW TO USE ELECTRIC HOME SHOWER 1. HOW TO USE 2. WATER FLOW RATE ADJUSTMENT 3. MAINTENANCE 4. TROUBLESHOOTING 5. SPECIFICATION HOW TO INSTALL ELECTRIC HOME SHOWER 1.
  • Page 13 Stop using the Unit when any abnormality/failure occurs and turn "OFF" the Miniature Circuit Breaker (MCB). (Risk of smoke/fire/electric shock/scalding) • The ELB Reset Lever cannot be reset. Please refer to item no. 3. TEST OPERATION at page 21. Example of •...
  • Page 14: Parts Identification

    Upper Rail Holder Back Plate ⑥ Shower Select Button Shower Plate (Ag+ Crystal- Front Plate Antibacterial Shower Plate) ⑦ Power Control Knob (DH-3MS1) / Shower Head Temperature Control Knob (DH-3MT1) Shower Hanger FILTER Control Lamp CLEANING (Applicable only for High ⑧...
  • Page 15: How To Use Electric Home Shower

    DH-3MT1 Push Up Press Push On-Off Lever before and after each shower. Press the Push On-Off Lever only. CAUTION DH-3MS1 Do not pull. Power Control Knob 6. Temperature setting DH-3MS1 (a) The shower temperature can be gradually controlled by setting the Power Control Knob to the High Power Control...
  • Page 16: Water Flow Rate Adjustment

    2. WATER FLOW RATE ADJUSTMENT (1) How to adjust to maximum water flow rate. Step 1: Push the Push On-Off Lever and select Wide Shower type on the Shower Head using the Shower Select Button (refer Figure 1). Step 2: Turn “Off”...
  • Page 17: Troubleshooting

    3) Water temperature cannot be controlled. 4) ELB lamp does not light up. (3) Special skill is required for repairing. Never try to repair the Unit by yourself. 5. SPECIFICATION Model DH-3MS1 DH-3MT1 Voltage 240 V a.c. 50 Hz Power Consumption...
  • Page 18: How To Install Electric Home Shower

    HOW TO INSTALL ELECTRIC HOME SHOWER • Proper size of Flexible Cord and electric wiring must be installed to avoid smoke emission and fire hazards. • During installation process make sure electric and water supply is turn "OFF". • The home shower must be permanently connected to the electric supply through the ON/OFF DP (double pole) Switch having a contact separation of at least 3 mm in all poles incorporated in the fixed wiring.
  • Page 19 135 mm 3. How to fix Electric Home Shower. 25 mm ① ② ① The distance of the Unit should be more Wall Wall Screw than 250 mm at right and left of the wall. Ø6 mm ② Make 4 holes at the wall by means of a drill (refer Figure 1).
  • Page 20 Earth Rod The Unit must be earthed. WARNING Improper grounding could cause electric shock. • The Unit must be earthed. • Earth Rod fixing procedure. Select suitable place to bury the optional Earth Rod (DQ-6H) for at least 70 cm below ground surface. •...
  • Page 21: Test Operation

    7. Shower Hanger installation. ① Install the Rail Holder so that the Shower ② Install the Upper Rail Holder on the wall but ③  P repare the Shower Hanger and Sliding Rail, Head height not higher than the unit top. not higher than the unit top.
  • Page 22: 使用電熱花灑器前

    目錄 頁次 使用電熱花灑器前 1. 安全注意事項 2. 零件名稱 3. 配件 如何使用電熱花灑器 1. 使用方法 2. 流水量調整 3. 維修 4. 發生故障時 5. 規格 電熱花灑器的安裝法 1. 安裝之前 2. 安裝法 3. 測試法 保修卡 末页 使用電熱花灑器前 1. 安全注意事項 安全注意事項 須嚴格遵守 操作之前,請仔細閱讀以下安全注意事項。 請嚴守以下說明,以避免任何個人損傷,他人損傷或財物毀壞的發生。  不正確之操作方式將引起傷亡或毀壞,其影響程度可列為: 此符號警示死亡或嚴重損傷 此符號警示發生受傷或財物毀壞 ...
  • Page 23 當此裝置發生任何異常/故障時請停止使用及把電流回路斷開器關上。 (冒煙風險 /火災/觸電 /燙傷) • ELB的復原棒不能還原即使你把它推上去或在操作時落下。請參閱第31頁,3.測試法。 異常/ • 操作期間發現燃燒的氣味或冒煙。 故障例子 • 機箱/後箱變形或異常熱。 • 出水口水溫變得非常熱及無法使用電量調整鈕/溫度控制鈕控制。 請馬上通知授權經銷商以進行維修/修理。 • 假如你把ELB的復原棒推上去或在操作時落下它還不能 裝置必須連接地線。 • 還原,請確定把此事件通知有關的經銷商。絕對不能用 不正確之安裝法可能會引起觸電。 線帶把它強迫固定。 • 進行任何維修前,先關掉電流回路斷開器。 • 不要將手指或其他物品插入電熱花灑器,以避免電擊危 險。 • 閃電/打雷時,請將電流回路斷開器關掉,以避免花灑器 • 除了專屬的配件外,切勿以其他的配件更換花灑頭、 受損。 花灑喉或任何其他單位的部位。 其他型號的配件將不适合此產 • 檢查內藏接地漏電斷開器(ELB) (每月一次),以避免用 品,并可能導致危險情況。 戶受傷例如財產損失,重傷或死亡。 請參閱第31頁, 3.測試法。 花灑頭...
  • Page 24: 零件名稱

    2. 零件名稱 ON/OFF關閉摯 內藏接地漏電斷開器(ELB) 浴室 接地 不包括的零件 ② 電流回路斷開器 ⑤ 水量調整鈕 上滑棒架 後箱 ⑥ 花灑選擇鈕 花灑蓋(Ag+ 水晶抗菌花灑蓋) 機箱 ⑦ 電量調整鈕 (DH-3MS1) / 溫度控制鈕 (DH-3MT1) 花灑頭 花灑頭吊架 FILTER CLEANING 控制監視燈 High ⑧ Temp Control (僅適用於型号DH-3MT1) 花灑頭吊架鈕 ELB 指示燈 ELB Test ④ 滑棒 開關板掣...
  • Page 25: 如何使用電熱花灑器

    High 之後才使用開關板掣會更容易操作。 Temp Control Control 確定按在 開關板掣 在進行沐浴前後請先按下開關板掣。 的中間。 ELB Test 注意 Push On-Off 按下而已,請勿拉扯開關板掣。 ELB Reset DH-3MT1 Push Up 6. 温度设定。 DH-3MS1 DH-3MS1 電量調整鈕 (a) 调度淋浴的温度可通过转动電量調整鈕到所需位置。 (b) 如果將電量調整鈕順時針旋轉淋浴溫度會上升,達到最高溫度於 “High” 。 溫度可逐漸被控制。 (c) 若把電量調整鈕转到“Off(关)”位置,水温将和自来水的温度相同。 High Power Control (d) 在持續使用高溫設置的情況下,水的溫度將會增加,並可能導致暫時性的启动温度控制裝置而引起 水溫下降。 ELB Test DH-3MT1 Push On-Off DH-3MS1 ELB Reset Push Up (a) 调度淋浴的温度可通过转动温度控制旋钮到所需位置。...
  • Page 26: 流水量調整

    2. 流水量調整 (1) 怎樣調整至最大的流水量。 第一步驟: 按下開關板掣然後使用花灑選擇鈕選擇廣寬花灑的類型(請參閱圖1 ) 。 第二步驟: 轉關水管的主水閥。 第三步驟: 轉移花灑頭向上在腰部位置的高度。 第四步驟: 轉開水量調整鈕到達最高的量度(圖2)。 第五步驟: 逐漸的轉開水管的主水閥和調整花灑器噴水的飛濺高度,H。 建議調整噴水的高度(H)在100 cm ~ 110 cm(約3 L/min) 。 假如花灑器噴水的飛濺高度,H 太高,熱水的溫度將會降低,這是因為水的流量過高。 摘要: 1) 當減少流水量時,請多留意水溫。水溫會變得太熱若流水量過低。 2) 在這個階段水量調整鈕是位於最高的位置(查看第四步驟)。 將水量調整鈕以逆時針方向將它調整至合適的流水量。 水量調整鈕 開關板掣 單束花灑 按 水量調整鈕 普通花灑 High Temp Control Control ELB Test ELB Reset Push On-Off...
  • Page 27: 發生故障時

    1. 查看流水量調整 (請參閱第26頁)。 水溫不足。 (2) 使用本品時萬一發現下面的失常現象,請停止使用電熱花灑器及馬上通知授權經銷商。 1) 漏水。 2) 沒有水流出。 3) 無法控制水溫。 4) ELB指示燈不見點亮。 (3) 上述各項的修理,必須讓專业技術員來修理,更不可自行維修。 5. 規格 DH-3MS1 DH-3MT1 型號 240 V a.c. 50 Hz 電源電壓 3600 W 消耗電量 入口水溫(斷開), 1000 W ~ 3600 W 轉換等級 9.8 kPa / 0.1 kgf/cm² / 1.42 psi 最小水壓...
  • Page 28: 電熱花灑器的安裝法

    電熱花灑器安裝法 • 為了防止冒煙火災,必須安裝適合的電線尺寸和正確的電線安裝法。 • 在安裝過程中確保電力和供水要轉向“OFF”。 • 花灑器須永固的連接至ON/OFF關閉摯。電線的接點間隔須有3 mm以上。 開關必須清晰地被使用者识别,但觸碰不到的地方。 裝置必須連接地線。 不正確之安裝法可能會引起觸電。 • 千万不要把過濾器裝配安裝在出水口。 這會導致入水口不能進行過濾,這會使雜質進入本體。 這將導致加熱裝置及花灑頭堵塞。 • 不可擅自安裝,拆開或重新安裝此電器。 High Temp Control 不正確的安裝方式將引起漏電,觸電或火患。安裝和接線必須由專業人員操作。 ELB Test Push On-Off ELB Reset Push Up DH-3MT1 過濾器裝配 • 不可將本體的入水口和出水口与其它出水口衍接。 水壓會因此而下降,導致花灑水溫變得非常熱。 出水口 入水口 • 電線必須由指定洞孔進入花灑器而已(不可額外添加洞孔)。 1. 安裝之前 (1) 確定水壓 9.8 kPa / 0.1 kgf/cm² / 1.42 psi 最小水壓...
  • Page 29 3. 花灑器的安裝法。 25 mm 135 mm ① ② ① 花灑器必須安裝在牆壁,左右距離必須超過 250 mm。 Ø6 mm 牆壁 牆壁 螺絲 ② 在螺拴的孔位置上,使用鑽頭把混凝土打穿 (参阅图示1)。 ③ 把螺拴打入混凝土裡面。 ③ 螺拴 螺絲 15 mm 126 mm 250 mm 250 mm 或超過 171.7 mm 或超過 图示 1 ④ 如圖所示將電線貫穿第1或第2部分以進行電線安裝過程。 第1部分...
  • Page 30 ④ 接地棒 裝置上必須連接地線。 警告 不正確之安裝法可能會引起觸電。 • 裝置上必須連結地線。 • 接地線操作次序,選擇較濕潤的地點打進接地棒(DQ-6H)。接地棒要打進土裡70 cm深度以上。 • 檢查接地電阻為100 Ω (歐姆)以下。如電阻不在100 Ω以下時,應把接地棒打深,或需要多打進2~3條接地棒。 槌子 (傾斜式) (並行式) 接點 接點 接地棒 至少70 cm 至少70 cm 至少70 cm 地面 大約2 m 大約2 m 5. 水管安裝法 ① 把橡膠襯墊置放於易彎曲管及過濾器裝配之間后 花灑頭 以螺旋鉗擰緊。不可使用白膠帶。 機體 ② 把橡膠襯墊置放於機身之螺紋端點及過濾器裝配之 螺紋端點...
  • Page 31: 測試法

    7. 花灑頭吊架安裝程序。 ① 安裝滑棒架以花灑頭高度低過機體的位置。 ② 將上滑棒架安裝在不高於機體的位置的牆上。 ③ 準備花灑頭吊架和滑棒,反時針鬆開花灑頭 用一枚螺絲將上滑棒架拧緊。 吊架鈕然後再順着(1),(2),(3)及(4)安裝零 件 。 注意:請確認花灑頭吊架(1)的洞口是與花灑 確保牆上的水平必須與滑棒一樣。如果牆不是在同一 頭吊架(2)的洞口並行然後放入滑棒。 水平,請使用間隔(不包括)以固定配件。 上滑棒架 滑棒 花灑頭吊架鈕 花灑頭 花灑頭吊架 螺絲 High Temp Control 上滑棒架 下滑棒架 ELB Test ELB Reset Push On-Off DH-3MT1 Push Up 洞口並行 ④ 將花灑頭吊架鈕擰緊以固定花灑頭吊 ⑥ 用滑棒架蓋將上下滑棒架 ⑦ 調整花灑頭吊架在所需的水平, ⑤ 將滑棒兩端凹溝接在上下滑 架。...
  • Page 32 MEMO - 32 -...
  • Page 33 MEMO - 33 -...
  • Page 34 Panasonic Manufacturing Malaysia Berhad.  (196501000304) No. 3, Jalan Sesiku 15/2, Section 15, Shah Alam Industrial Site, 40200 Shah Alam, Selangor Darul Ehsan, Malaysia. http://www.panasonic.com F0714-5080 - 34 -...
