Panasonic ET-DFD95 Installation Instructions Manual

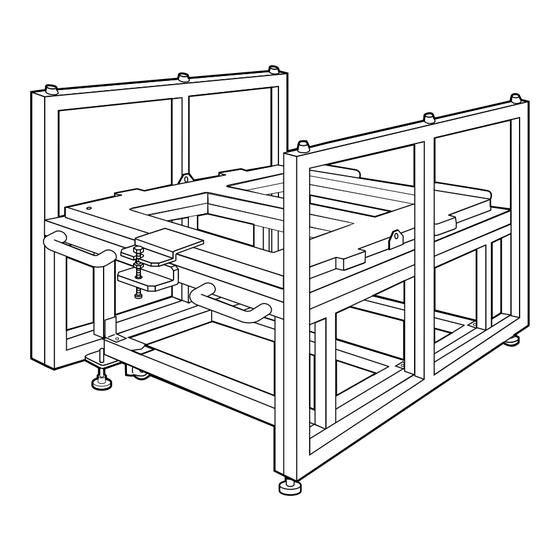

Dual stacking mount bracket (for dlp based projectors)
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

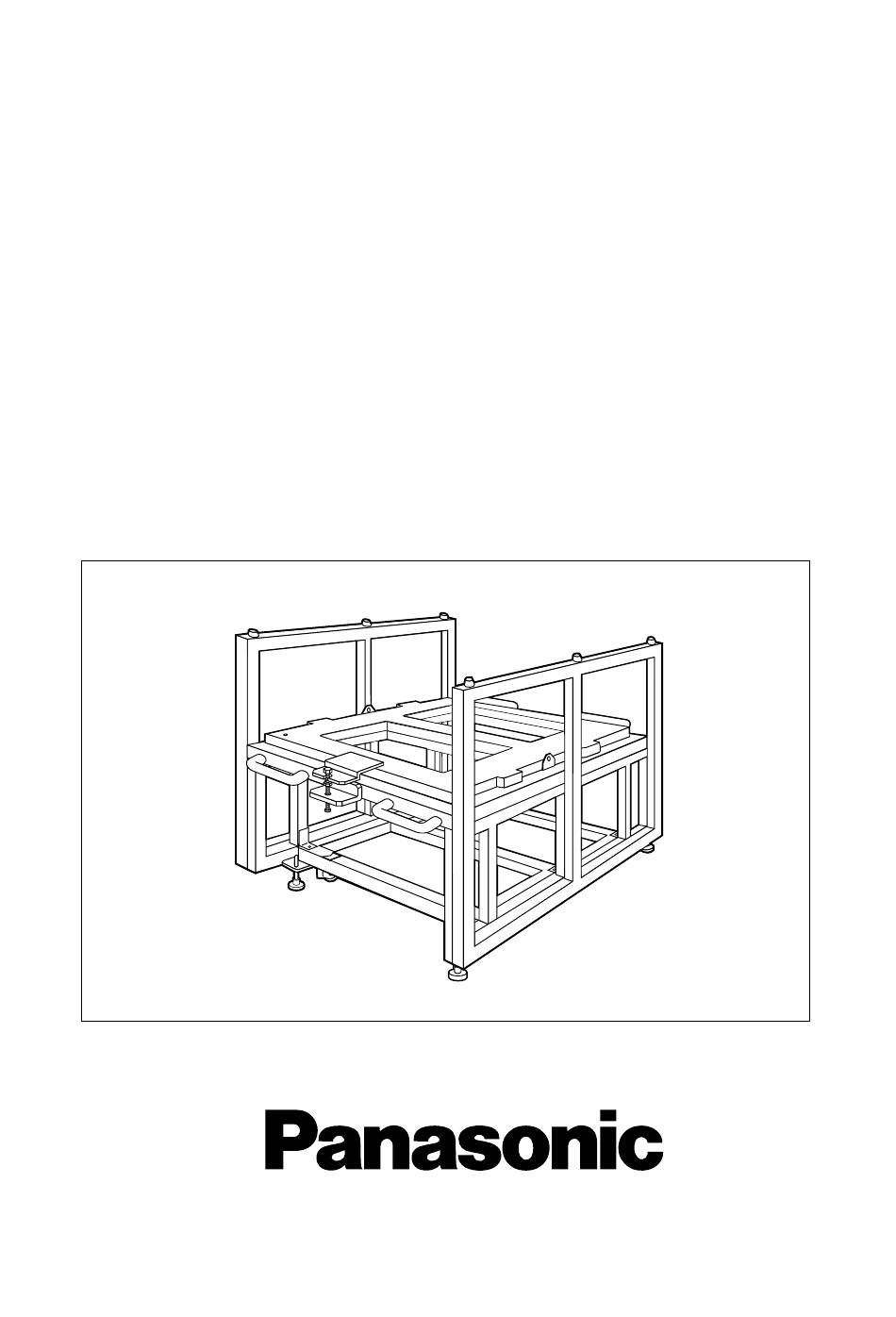

Installation
Instructions
Dual Stacking Mount Bracket
(for DLP
TM
based projectors)
ET-DFD95
Model No.
Warning:
For safety reasons, this bracket must be installed by a qualified technician and the described installation
procedures must be follows.
This installation should conform to all local codes.

Advertisement

Table of Contents
loading

Related Manuals for Panasonic ET-DFD95

Summary of Contents for Panasonic ET-DFD95

  • Page 1 Installation Instructions Dual Stacking Mount Bracket (for DLP based projectors) ET-DFD95 Model No. Warning: For safety reasons, this bracket must be installed by a qualified technician and the described installation procedures must be follows. This installation should conform to all local codes.

  • Page 2: Table Of Contents

    This instruction booklet provides all the necessary operating information that you might require. We hope it will help you to get the most performance out of new product, and that you will be pleased with your Panasonic Dual Stacking Mount Bracket.

  • Page 3: Bracket Components

    Bracket components This bracket is exclusively for the installation of dual DLP projectors. The bracket is made up of the following components. Before assembling the bracket, confirm that all components have been provided. ■Structural components Base frame 1 Left frame, right frame 1 each Gas springs 2 For mounting the lower projector.

  • Page 4: Projection Distance And Dimensions

    Projection distance and dimensions The distance from the DLP(TM) Projectors to the screen should be as follows: • Installation drawing of the screen and the DLP projector (unit: mm/inches) Rear view Side view Screen 188(※183) Centre of screen Centre of projector 90°...
  • Page 5 Projection distance measurements (continue) ■ ■ When installing a projection lens(sold separately) of ET-D85LE1, ET-D95LE2,ET-D95LE3, or ET-D95LE9 for model No. PT-D9500U, PT-D9500E, PT-D9510U, PT-D9510E. Projection distance measurements (screen aspect ratio: 16:9) unit: mm (feet/inches) Projection distance Picture Screen size Zoom lens Fixed focal lens size ET-D95LE1 （1.5-2.5：1）ET-D95LE2 （2.5-4.0：1）ET-D95LE3 （4.0-7.0：1）...
  • Page 6 Projection distance measurements (continue) ■ ■ When installing a projection lens(sold separately) of ET-D85LE5,ET-D95LE6,ET-D95LE7, ET-D95LE8 or ET-D95LE9 for model No. PT-D9600U, PT-D9600E, PT-D9610U, PT-D9610E. Projection distance measurements (screen aspect ratio: 5:4) unit: mm (feet/inches) Projection distance (L) Screen size Picture Zoom lens Fixed focal lens size...
  • Page 7 Projection distance measurements (continue) ■ ■ When installing a projection lens(sold separately) of ET-D85LE1,ET-D95LE2, ET-D95LE3, or ET-D95LE9 for model No. PT-D8500U, PT-D8500E. Projection distance measurements (screen aspect ratio: 4:3) unit: mm (feet/inches) Projection distance Picture Screen size Fixed focal lens Zoom lens size ET-D95LE1 （1.5-2.5：1）ET-D95LE2 （2.5-4.0：1）ET-D95LE3 （4.0-7.0：...
  • Page 8 Projection distance measurements (continue) ■ ■ When installing a projection lens(sold separately) of ET-D95LE1,ET-D95LE2, ET-D95LE3, or ET-D95LE9 for model No. PT-D8600U, PT-D8600E. Projection distance measurements (screen aspect ratio: 5:4) unit: mm (feet/inches) Projection distance Picture Screen size Fixed focal lens Zoom lens size ET-D95LE1 （1.5-2.5：1）ET-D95LE2 （2.5-4.0：1）ET-D95LE3 （4.0-7.0：...

  • Page 9: Assembly Process

    Assembly process Follow the steps below to assemble this product and install the DLP (TM) Projectors. 1. Assemble the left and right frames. 2. Mount the lower projector in the base frame. 3. Attach the gas springs to the left and right frames. 4.
  • Page 10 Assembly process (continued) 2. Mount the lower projector in the base frame. Adjusting leg [1] Attach the dual bracket to the projector’s lower side. Place the lower of the two DLP(TM) Projectors on a soft cloth with the bottom facing upward. [2] Remove the 4 adjustment legs by turning them anti- clockwise.
  • Page 11 Assembly process (continued) 3. Attach the gas springs to the left and right frames. [1] Attach the lower end of the gas spring unit to the left Plate bolts(M5x10) frame using the plate bolt (M5x10) as shown on the left. Fix the other gas spring to the right frame in the same manner.
  • Page 12 Assembly process (continued) Upper frame [3] Place the upper frame over the adjustment bolts as shown on the left. Upper projector [4] Fix the upper frame in place using the washer (B), washer (C), fixing nut (M10), hex nut (M10) and snap pin . Snap pin Hex nut (M10) Fixing nut (M10)
  • Page 13 Assembly process (continued) [2] Place the upper frame and upper projector on the left and right frames and align the corresponding connection holes. Fix in place using the special purpose axis, flat washer (M12), spring washer (M12) and hex nut (M12). Rear view Upper projector Upper projector...
  • Page 14 Assembly process (continued) 6. Attach the left and right guard frames. [1] Attach the left and right guard frames to the left and right frames using the built-in bolt with hex socket (M6x50), flat washer (M6) and spring washer (M6). Flat washer Spring washer Allen hex socket bolt...

  • Page 15: Adjusting Upper Projector Angle

    Adjusting upper projector angle Follow the steps below to adjust the angle of the upper projector so that the image projected on the screen matches that of the lower projector. • Read the Instruction manual for the DLP (TM) Projector and project an image. Zoom and focus to temporarily adjust the angle.
  • Page 16 Adjusting upper projector angle (continued) 3. Adjusting left and right horizontal angle Loosen the 4 bolts with hex sockets in the four locations indicated below as D. Adjust the horizontal angle by turning adjustment hex socket C and correct left and right keystone distortion on the projection screen. Projection screen 4.

  • Page 17: Specifications

    Specifications ±3 ° Vertical angle correction : Adjustable range ±1 ° Left and right inclination adjustment : (upper projector only) ±1.5 ° Left and right horizontal angle adjustment : Width : 914 mm ( 36" ) Height : 946 mm ( 37.2" ) Assembled dimensions Depth : 1 134 mm ( 44.6"...

  • Page 18: Outer Dimensions

    Outer dimensions Units: mm/inches 1134 (44.6") 872 (34.3") 790 (31.1") 1070 (42.1") 914 (36") Trademark Acknowledgements • DLP is a trademark of Texas Instruments.
  • Page 19 D L P 方式プロジェクター用デュアル金具 取扱説明書 組み立て・設置・調整説明付き TY-DFD95 品 番 もくじ 安全上のご注意 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 2 本機の構成 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 3 組み立て完成図...

  • Page 20: 安全上のご注意

    安全上のご注意 必ずお守りください お使いになる人や他の人への危害、財産への物的損害を未然に防止するため、必ずお守りいただくことを、 次のように説明しています。 ■ 表 示 内 容 を 無 視 し て 誤 っ た 使 い 方 を し た と き に 生 じ る 危 害 や 物 的 損 害 の 程 度 を 、 次 の 表 示 で 区 分 し 、 説明しています。...

  • Page 21: 本機の構成

    本機の構成 本機はDLP プロジェクターをデュアル設置する際に必要な専用取り付け金具です。 下図部品で構成されてい ますので、設置の前に確認してください。 ■ 構成部品一覧 ベースフレーム 1個 左右フレーム 各1個 ガススプリングユニット 2個 下側プロジェクターを取り付けます。 ベースフレームに取り付けた後、 上フレームと左右フレームに取り 上フレームと連結します。 付け、上側プロジェクターの重量 を支えます。 ガススプリングユニット を取り付けるときに使用 します。 ベースフレームと下側プロジェクター を固定するときに使用します。 ベースフレームと左右フレームを固定するときに  皿ボルト（M5×10）8個                    平ワッシャー（M10）4個 使用します。        スプリングワッシャー（M10）4個                   組み込み六角穴付きボルト（M6×20）6個                       六角ボルト（M10）4個                                  六角穴付きボルト（M8×50）6個 上フレーム  1個 左右ガードフレーム  各1個 上側プロジェクターを取り付けた後、 上下プロジェクターの取り付け完成後、左右フレームに 左右フレームと連結します。 取り付けします。 上フレームと左右フレームを連結する ときに使用します。 上フレームと上側プロジェクター を固定するときに使用します。                                      支点軸2個...

  • Page 22: 投写距離寸法

    投写距離寸法 スクリーンとDLP プロジェクター間の投写関係寸法は下記の通りです。 •スクリーンとDLP プロジェクターの設置関係（単位：mm) 横から見たとき 後ろから見たとき スクリーン 188 (※183) スクリーン中心線 本機中心線 90° スクリーン中心線 スクリーン 上から見たとき スクリーン 本機中心線 ※TH-D8500J  TH-D8600Jの場合は183 ※ (183) 90° L ：投写距離（スクリーン〜本機前脚のセンター） スクリーン中心線 ※TH-D8500J/TH-D8600Jの場合は183 B：上下レンズ間の中心〜床距離 562mm 投写レンズ（別売品）がTY-D95LE1, TY-D95LE2, TY-D95LE3, TY-D95LE9 ■ のいずれかの場合（適用機種はTH-D9500J/TH-D9510J） 投写関係寸法（スクリーンアスペクト比が4：3の時) 単位：mm 投写距離（L） 画面 スクリーン寸法 固定焦点レンズ ズームレンズ サイズ TY-D95LE1 （1.5-2.5：1）TY-D95LE2 （2.5-4.0：1）TY-D95LE3 （4.0-7.0：...
  • Page 23 投写距離寸法 （つづき） 投写距離関係寸法（スクリーンアスペクト比が16：9の時） 単位：mm 投写距離（L） 画面 スクリーン寸法 ズームレンズ 固定焦点レンズ サイズ TY-D95LE1 （1.5-2.5：1）TY-D95LE2 （2.5-4.0：1）TY-D95LE3 （4.0-7.0：1） TY-D95LE9 有効高さ 有効幅 （型） （SH） (SW) 最小 0.8： 1 最小 最小 最大 最大 最大 1245 2214 3534 5721 8942 8922 15409 5647 2 589 1494 2657 4197 6820 10698 10692...
  • Page 24 投写距離寸法 （つづき） ■投写レンズ（別売品）がTY-D95LE5, TY-D95LE6, TY-D95LE7, TY-D95LE8 TY-D95LE9のいずれかの場合（適用機種はTH-D9600J/TH-D9610J） 投写距離関係寸法（スクリーンアスペクト比が5：4の時） 単位：mm 投写距離（L） 画面 スクリーン寸法 ズームレンズ 固定焦点レンズ サイズ 有効高さ TY-D95LE5(1.5-2.0 : 1) TY-D95LE6(2.0-2.5 : 1) TY-D95LE7(2.5-4.0 : 1) TY-D95LE8(4.0-7.0 : 1) TY-D95LE9 有効幅 （型） 最長 （SH） 最短 最長 最短 最長 最短 最短 最長 0.8 : 1 4 266 5 172 5 033 8 066 4 194 7 927 13 905 1 926 1 586 3 203 1 983  ...
  • Page 25 投写距離寸法 （つづき） 投写レンズ（別売品）がTY-D95LE1, TY-D95LE2, TY-D95LE3, TY-D95LE9 ■ のいずれかの場合（適用機種はTH-D8500J） 投写関係寸法（スクリーンアスペクト比が4：3の時) 単位：mm 投写距離（L） 画面 スクリーン寸法 固定焦点レンズ ズームレンズ サイズ TY-D95LE1 （1.5-2.5：1）TY-D95LE2 （2.5-4.0：1）TY-D95LE3 （4.0-7.0： 1） TY-D95LE9 有効高さ 有効幅 （型） 0.8：1 （SH） (SW) 最短 最短 最短 最長 最長 最長 1 524 2 032 3 261 5 270 8 221 8 196 14 142 2 398 5 197 1 829 2 438 3 870...
  • Page 26 投写距離寸法 （つづき） 投写レンズ（別売品）がTY-D95LE1, TY-D95LE2, TY-D95LE3, TY-D95LE9 ■ のいずれかの場合（適用機種はTH-D8600J） 投写関係寸法（スクリーンアスペクト比が5：4の時) 単位：mm 投写距離（L） 画面 スクリーン寸法 ズームレンズ 固定焦点レンズ サイズ TY-D95LE1 （1.5-2.5：1）TY-D95LE2 （2.5-4.0：1）TY-D95LE3 （4.0-7.0：1） 有効高さ TY-D95LE9 有効幅 （型） （SH） 最短 最短 最長 最短 最長 最長 1 587 1 983 3 145 5 078 7 915 7 887 2 316 13 603 5 006 1 904 2 380 3 731 9 465 9 449 2 729...

  • Page 27: 組み立てかた

    組み立てかた 本機の組み立て、DLP™プロジェクターの取り付けは次の手順で行ってください。 ベースフレームと左、右フレームを組み立てる 下側プロジェクターをベースフレームに取り付ける ガススプリングユニットを左、右フレームに取り付ける 上側プロジェクターに上フレームを取り付ける 上フレームを取り付けた上側プロジェクターを左、右フレームとガススプリングユニットに取り付ける 左、右ガードフレームを取り付ける ■組み立て手順 ベースフレームと左、右フレームを組み立てる 1 ベースフレーム（前後の方向性はなし）に左、右フレームを前後の方向（上フレーム連結穴のある方が後 側）に注意して下図のように取り付け、 「組み込み六角穴付きボルト」 （M6×20）＜平ワッシャー、スプリ ングワッシャー付き＞、および六角穴付きボルト（M8×50）で固定します。 お願い • 本機を組み立てるときは、ベースフレームにある移動止めストッパー（4個所）をまわして、 ベースフレームが動かないようにしてください。 組み込み六角穴付きボルト（M6×20） ＜平ワッシャー、スプリングワッシャー付き＞ 六角穴付きボルト（M8×50） 上フレーム連結穴 ベースフレーム 左フレーム ベースフレーム 六角ナット 前面 ストッパー ストッパーをまわして長さを 調整した後は、六角ナットを ベースフレーム側に上げて固 六角穴付きボルト（M8×50） 右フレーム 定してください。...
  • Page 28 組み立てかた （つづき） 下側プロジェクターをベースフレームに取り付ける アジャスター脚 1 デュアル金具の下側に取り付けるDLP™プロジェ クターを柔らかい布等の上に底面を上にして置いて ください。 2 アジャスター脚（4コ）を左に回して取り外します。 尚、ご使用機種がTH-D9510J/TH-D9610J 場合は、下図のように取っ手を固定している六角穴 付きボルト (M10x35, 4コ) を外し、取っ手と スペーサー(4コ)を取り外します。 六角穴付きボルト 取っ手 (M10x35) 下側プロジェクター スペーサー プロジェクター 3 DLP™プロジェクターを上下反転させ、底面が下 になるように戻します。 4 1で組み立てたベースフレームにDLP™プロジェク ターを置き、アジャスター脚の穴（4個所）に左図 のようにベースフレームの下側から、平ワッシャー （M10） 、スプリングワッシャー（M10）六角ボル ト（M10×60）で固定します。 平ワッシャー（M10） スプリングワッシャー（M10） 六角ボルト（M10×60）...
  • Page 29 組み立てかた （つづき） ガススプリングユニットを左・右フレームに取り付ける 1 左フレームにガススプリングユニットの下側金具を 皿ボルト（M5×10） 「皿ボルト」 （M5×10）で左図のように固定します。 右フレームにも同じ要領でガススプリングユニット を固定します。 左フレーム 上フレームに取り付ける金具 左、右フレームに取り付ける金具 マーク 伸縮部分 ベースフレーム ガススプリングユニット ガススプリングユニット お願い • ガススプリングユニットの上フレーム側には マーク こちらの金具は上フレームに が表示してあります。取り付け時にはこのマークを確認 取り付けます。 してください。 上側プロジェクターに上フレームを取り付ける 1 10ページを参照して上側DLP™プロジェクターの アジャスター脚（4コ）を取り外します。 （TH-D95 10J/TH-D9610Jの場合は取っ手を取り外します） 2 アジャスター脚の穴（TH-D9510J/TH-D9610Jの場 合は取っ手の固定穴）に調整ボルト（M10） 、球受け 座金（A）を下図のように取り付けます。 球受け座金（A） 球受け部のくぼみ スナップピン穴 調整ボルト（M10）...
  • Page 30 組み立てかた （つづき） 上フレーム 3 上フレームを左図のように調整ボルトにはめ込みま す。 上側プロジェクター 4 球受け座金（B） 、球受け座金（C） 、固定ナット（M10） 、六角ナット（M10） 、スナップピンを下図のよう に取り付け、上フレームを固定します。 スナップピン 六角ナッ ト （M10） 固定ナット（M10） こちら側は丸みがあります 球受け部のくぼみ 球受け座金（B） ※  の個所は球受け座金 （C）を使用します。   球受け座金 （C）は球受け座金（B）より厚みが   薄いものです。 スナップピン お願い スナップピンはボルトの穴に通した後、 左図のように横に倒してください。 上フレームを取り付けた上側プロジェクターを左、右フレームとガススプリングユニットに取り付ける 上側プロジェクター 1 上フレームを取り付けた上側プロジェクターを上下 反転させ、底面が下になるように戻し、左図のよう 上フレーム に上フレームの連結穴にワッシャーを挿入します。 ワッシャー...
  • Page 31 組み立てかた （つづき） 2 下図のように、上フレームを取り付けた上側プロジェクターを左、右フレームに乗せ、上フレームの連結穴 と左、右フレームの連結穴を合わせ、支点軸、平ワッシャー（M12） 、スプリングワッシャー（M12） 、六 角ナット（M12） 、で固定します。 後からみたとき 上側プロジェクター 上フレーム 支点軸 上フレーム 左フレーム 平ワッシャー（M12） 右フレーム スプリングワッシャー（M12） 六角ナット（M12） ※右フレームも同じ要領で固定してください。 3 • 下図のように上フレームの前ハンドルを持ち上げ、左、右のガススプリングユニットの上側金具を 「皿ボルト」 （M5×10）で上フレームに固定します。 • ガススプリングユニットを固定したら再び前ハンドルを下げ、上フレームを降ろし、六角穴付きボルト （M10×60） 、平ワッシャー（M10） 、スプリングワッシャー（M10）で上フレームと左、右フレームを 固定します。 六角穴付きボルト（M10×60） スプリングワッシャー（M10） 前ハンドル 平ワッシャー（M10） 皿ボルト(M5×10) 上フレーム ガススプリング ユニット（右側） ※左側のガススプリングユニットも同じ要領で  固定してください。...
  • Page 32 組み立てかた （つづき） 左、右ガードフレームを取り付ける 1 下図のように左、右ガードフレームを「組み込み六角穴付きボルト」 （M6×50） 、平ワッシャー（M6） 、ス プリングワッシャー（M6）で左、右フレームに固定します。 平ワッシャー スプリングワッシャー 六角ボルト 注意 お願い • 本機は上側プロジェクターを取り付けた上フレームを 上フレームと左、右フレームの固 容易に持ち上げられるように、ガススプリングユニッ 定ボルトを外すときは、上フレー トを取り付けています。ガススプリングユニットはプ ムの上方に顔などを近づけない ロジェクターの重量によりゆっくりと上フレームを持 禁止 けがの原因になります。 ち上げますが、点検などで上側プロジェクターを取り 付けていない場合は荷重が軽くなり、上フレームが跳 ね上がりますので、上側プロジェクターのない状態で 上フレームと左右フレームの固定ボルトを外す場合に は、上フレームの上方に顔や身体を近づけないようご 上フレーム、左右フレーム固定ボルト （六角穴付きボルトM10×60） 注意ください。 • 上フレームを持ち上げた状態ではプロジェクターの重 量により下がってくる場合がありますので、取り外し た上フレーム・左右フレーム固定ボルトを利用して左 右ガードフレームの上フレーム止め穴から上フレーム を固定してください。 上フレーム止め穴...

  • Page 33: 上側プロジェクターの角度調整

    上側プロジェクターの角度調整 下記の手順にしたがって、下側プロジェクターの投写画面に上側プロジェクターの投写画面を合わせるよう、上 側プロジェクターの角度調整を行います。角度調整は上側プロジェクターのみ可能です。 • DLP™プロジェクターの取扱説明書をご参照のうえ、プロジェクターから映像を投写し、ズームやフォーカス で画像サイズとフォーカスの仮調整をしてから、角度調整を行ってください。 （1）上下角度調整 下図の4カ所のBの六角穴付きボルトをゆるめ、Aの調整用六角ボルトをまわして上下角度の調整をし、投写 画面の上下キーストン歪みを補正します。 イラストは上フレームと上側プロ ジェクター以外は省略しています。 投写画面 （2）左右傾き調整 プロジェクターのアジャスター脚の穴に挿入している調整ボルト4カ所をまわして左右傾きを調整し、投写 画面の回転歪みを補正します。調整ボルトは左側の前後、右側の前後を同時に同じだけまわしてください。 対角の調整ボルトを回すとプロジェクターのねじれが生じます。 調整ボルト 投写画面...
  • Page 34 上側プロジェクターの角度調整 （つづき） （3）左右水平角度の調整 下図の4カ所のDの六角穴付きボルトをゆるめ、Cの調整用六角ボルトをまわして左右の水平角度を調整をし、 投写画面の左右キーストン歪みを補正します。 投写画面 （4） （1）〜（3）の手順を繰り返し調整し、合わせ込みます。 （5）調整が完了したら、B、Dの各ボルトをしっかりと締めて、調整がずれないように固定します。...
  • Page 35 仕様 上下補正角度：±3° 調整範囲 左右傾き補正角度：±1° （上側のプロジェクターのみ調整可能） 左右水平補正角度：±1.5° 横幅914mm 高さ946mm 奥行1 134mm 組み立て外形寸法 101kg 質量...

  • Page 36: 外形寸法図

    外形寸法図 1134 1070 （単位：mm） 商標について • D L P   は Texas Instruments の商標です 。 なお、各社の商標および製品商標に対しては特に注記のない場合でも、これを十分尊重いたします。 松下電器産業株式会社 システム事業グループ 〒5 7 1 ー8 5 0 3 大阪府門真市松葉町2番1 5号  (06）6 9 0 1ー1 1 6 1 M 0 7 0 1ー3 1 2 2...
