D-Link DCS-6517 Quick Installation Manual

Hide thumbs Also See for DCS-6517:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Краткое руководство по установке
5 Мп внешняя купольная антивандальная сетевая камера с
ИК-подсветкой до 20 м, PoE, вариофокальным объективом, WDR
и слотом microSD

Advertisement

Table of Contents
loading

Related Manuals for D-Link DCS-6517

Summary of Contents for D-Link DCS-6517

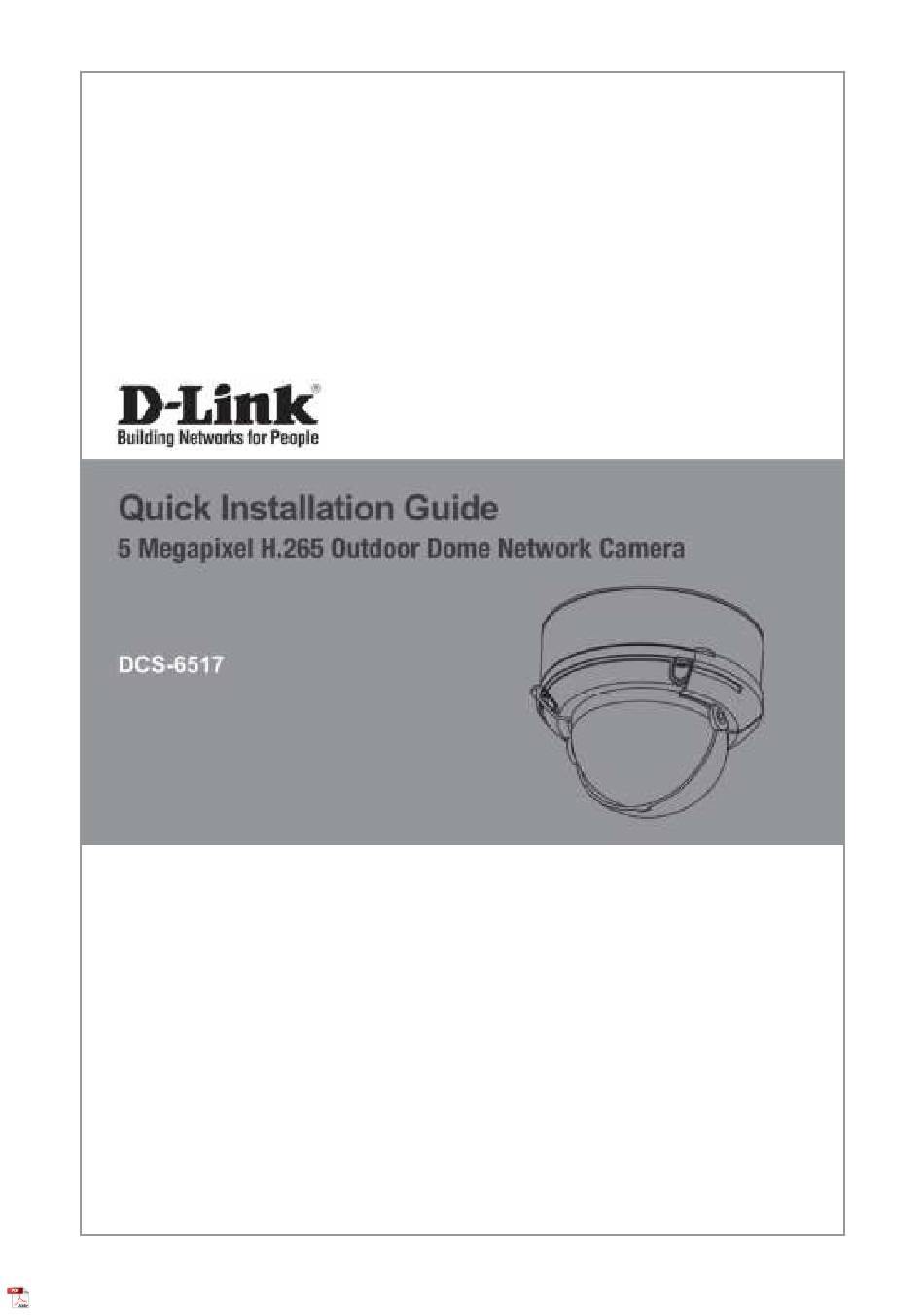

  • Page 1 Краткое руководство по установке 5 Мп внешняя купольная антивандальная сетевая камера с ИК-подсветкой до 20 м, PoE, вариофокальным объективом, WDR и слотом microSD...

  • Page 2: Package Contents

    This installation guide provides basic instructions for installing the DCS-6517. For additional information about how to use the camera, please see the User Manual which is available on the CD included in this package or from the D-Link support website. Package Contents DCS-6517 5 Megapixel H.265 Outdoor Dome Network Camera...

  • Page 3: Hardware Overview

    Cable Harness Port Connects to the optional cable harness (not included). 1. 12V IN 6. 12V OUT 2. GND 7. GND 3. AUD IN 8. RESET 4. AUD GND 9. DI 5. AUD OUT 10. DO D-Link DCS-6517 Quick Installation Guide...

  • Page 4: Optional Cable Harness (Not Included)

    A/V cable, refer to the User Manual. DI/DO I/O connectors for external devices. Connector (12 V DC output not supported for the DCS-6517) Reset Button Press and hold the button for 10 seconds to reset the camera back to the factory default settings.

  • Page 5: Connecting The Optional Cable Harness

    For bottom cable exit: Attach the protective side cover via the provided screws. Connect the camera connector to the camera. Reattach the camera cover using the security wrench to tighten the 3 screws, and reattach the sun shield. D-Link DCS-6517 Quick Installation Guide...

  • Page 6: Micro Sd Card Installation

    Adjusting the Camera's Lens Adjust the Camera’s Lens gimbal; turn the lens module left and right, up and down and the orientation until the desired position is achieved. Tighten the pan, tile and the adjustment screw once completed. D-Link DCS-6517 Quick Installation Guide...
  • Page 7 Insert the screw into the base of the pendant bracket at the top of the bracket cap to secure the bracket cap into place. D-Link DCS-6517 Quick Installation Guide...
  • Page 8 (+2 / -0 mm) hole to be cut. Use the included template to mark and cut the mounting holes. Drill four 6 mm holes corresponding to the holes in the mounting template and insert the plastic anchors into these holes. D-Link DCS-6517 Quick Installation Guide...

  • Page 9: Connecting The Camera

    General Connection Using 12 V DC Power Adapter (not included) Connect the Ethernet cable to your network. • Connect your power adapter to the camera's • power connector, then plug in the power adapter. D-Link DCS-6517 Quick Installation Guide...

  • Page 10: Configuring The Camera

    Insert the DCS-6517 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, run D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive.
  • Page 11 Viewing Your Camera via a Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu (Start > D-Link > Setup Wizard SE). Select the camera and click Link to access the web configuration.
  • Page 12 0 - 2020, 1 - 2021. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link. D-Link DCS-6517 Quick Installation Guide...

  • Page 13: Краткое Руководство По Установке

    Краткое руководство по установке Данное руководство содержит основные инструкции по установке камеры DCS-6517 в сети. Для получения дополнительной информации по настройке камеры обратитесь к руководству пользователя на CD-диске из комплекта поставки или на Web-сайте D-Link. Комплект поставки Сетевая камера DCS-6517 •...
  • Page 14 Подключение дополнительного жгута проводов (не входит в комплект поставки). Разъем для жгута 1. 12V IN 6. 12V OUT проводов 2. GND 7. GND 3. AUD IN 8. RESET 4. AUD GND 9. DI 5. AUD OUT 10. DO D-Link DCS-6517 Quick Installation Guide...
  • Page 15 Дополнительный жгут проводов (не входит в комплект поставки) Коннектор для Используется для подключения к DCS-6517. Для подключения к получения дополнительной информации о камере подключении кабеля A/V обратитесь к руководству пользователя. Разъемы DI/DO Разъемы для подключения внешних устройств (выход 12 В постоянного тока не поддерживается для...
  • Page 16 Расположите защитную панель поверх каналов для кабелей и прикрепите ее с помощью входящих в комплект поставки винтов. Подключите соответствующий разъем жгута проводов к камере. Прикрепите купол камеры, затянув ключом 4 винта, и установите солнцезащитный козырек. D-Link DCS-6517 Quick Installation Guide...
  • Page 17 надежно прикрутите винтами камеру к этой панели. Регулировка объектива камеры Отрегулируйте положение объектива камеры по трем осям. Поворачивайте объектив влево и вправо, вверх и вниз, чтобы установить его в необходимом положении. Закрепите винты соответствующих модулей. D-Link DCS-6517 Quick Installation Guide...
  • Page 18 Прикрепите подвесной кронштейн к потолку с помощью входящих в комплект поставки винтов. Прикрепите крышку снизу подвесного кронштейна, поворачивая ее против часовой стрелки до полной фиксации. Вставьте винт в основание подвесного кронштейна сверху крышки, чтобы зафиксировать ее. D-Link DCS-6517 Quick Installation Guide...
  • Page 19 того, чтобы просверлить отверстие диаметром 34 мм (+2 / -0 мм). Используйте входящий в комплект поставки шаблон, чтобы разметить и вырезать монтажные отверстия. Просверлите четыре отверстия диаметром 6 мм, соответствующие отверстиям на шаблоне, и вставьте в них пластмассовые анкеры. D-Link DCS-6517 Quick Installation Guide...

  • Page 20: Подключение Камеры

    постоянного тока 12 В (не входит в комплект поставки) Подключите камеру к коммутатору или • маршрутизатору с помощью Ethernet- кабеля. Подключите кабель питания от камеры к • адаптеру. Затем подключите адаптер питания к электрической розетке. D-Link DCS-6517 Quick Installation Guide...

  • Page 21: Настройка Камеры

    Настройка камеры Вставьте компакт-диск для DCS-6517 в привод CD-ROM, чтобы начать установку. Если функция автозапуска на компьютере выключена или D-Link Launcher не запускается автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: - имя привода CD-ROM, и нажмите Enter. Нажмите Setup Wizard (Мастер установки).
  • Page 22 Просмотр изображения камеры через Web-браузер Нажмите на значок D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите Link (Подключение) для доступа к сетевым настройкам. Мастер установки автоматически откроет Web-браузер по IP-адресу камеры.

  • Page 23: Технические Характеристики

    DDNS-клиент (D-Link) Multicast • • SMTP-клиент Соответствие ONVIF • • FTP-клиент SNMP • • Безопасность IEEE 802.1X Аутентификация HTTP и RSTP • • Защита учетной записи Аутентификация по паролю • • администратора и группы пользователей D-Link DCS-6517 Quick Installation Guide...
  • Page 24 • CE LVD • • C-Tick • Камера поддерживает карты microSD до версии 3.01 и не поддерживает карты версии 4. Подключение к аудиовходу/аудиовыходу, разъемам DI/DO, а также подключение внешнего источника питания осуществляется с помощью клеммы. D-Link DCS-6517 Quick Installation Guide...
  • Page 25 D-Link DCS-6517 Quick Installation Guide...
