INTRODUZIONE
La scheda a 3 relè per rilevatori della serie
SMART3/SMARTS permette di ottenere delle uscite
con contatti puliti liberi da tensione.
-La prima uscita è associata alla segnalazione di Fault e
di Watch-dog
-La seconda uscita è associabile all'allarme 1 o
all'allarme 2 del rilevatore
-La terza uscita è associabile all'allarme 2 o all'allarme
3 del rilevatore
La scheda è dotata di un cavo flat con connettore per
l'inserimento nell'apposito connettore presente sulla
scheda base del rilevatore.
Nota: quando utilizzata con rilevatori serie Smart S la
funzione associata ai 3 relè può essere modificata nel
rilevatore.
CARATTERISTICHE TECNICHE
PORTATA CONTATTI RELE':
24Vdc-1A
TENSIONE DI FUNZIONAMENTO:
da 10,2Vdc a 28Vdc
All'accensione verificare che l'alimentazione del
rivelatore sia compresa fra i valori precedentemente
citati.
MONTAGGIO
Il montaggio della ST.S/3REL+ deve essere effettuato
con il rilevatore spento.
Inserire le colonnine nei fori presenti sul circuito base del
rilevatore dove indicato.
Inserire il connettore posto all' estremità del cavo
flat della scheda 3 relè nel connettore apposito presente
sulla base dello SMART 3; rivolgere la sporgenza
presente sul connettore verso l' interno del circuito.
Avvitare le viti sulle colonnine in modo da fissare la
scheda relè.
Ultimato il montaggio si noterà che la morsettiera è
rivolta verso l'alto, ossia verso la morsettiera del
rilevatore
Effettuare i cablaggi.
Accendere il rilevatore
NOTA IMPORTANTE: per i rivelatori della serie
SMART3G, per il corretto funzionamento della scheda
ST.S3REL+, è necessario aprire il jumper JP5-6
posizionato sulla scheda base del rivelatore (vedi
manuale SMART3G).
S-885.1-SKBR3N-ITA
SKBR3N
Scheda relè per rilevatori Smart 3 e Smart S

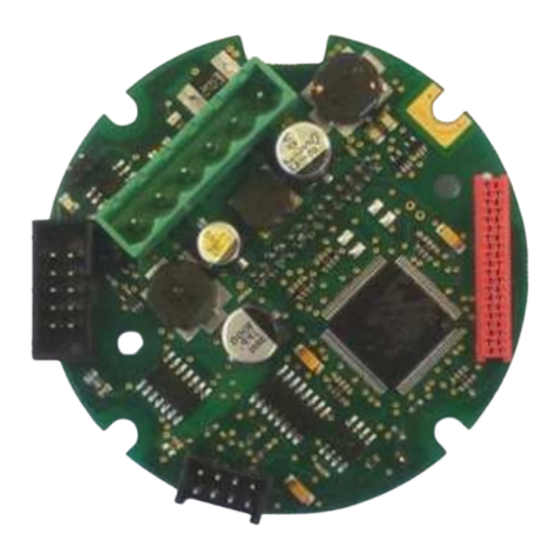

SCHEDA SMART3G
MONTAGGIO SU RILEVATORE SMART3G
SCHEDA SMART "S"
MONTAGGIO SU RILEVATORE SMART "S
Rev. A.1 06/2017
