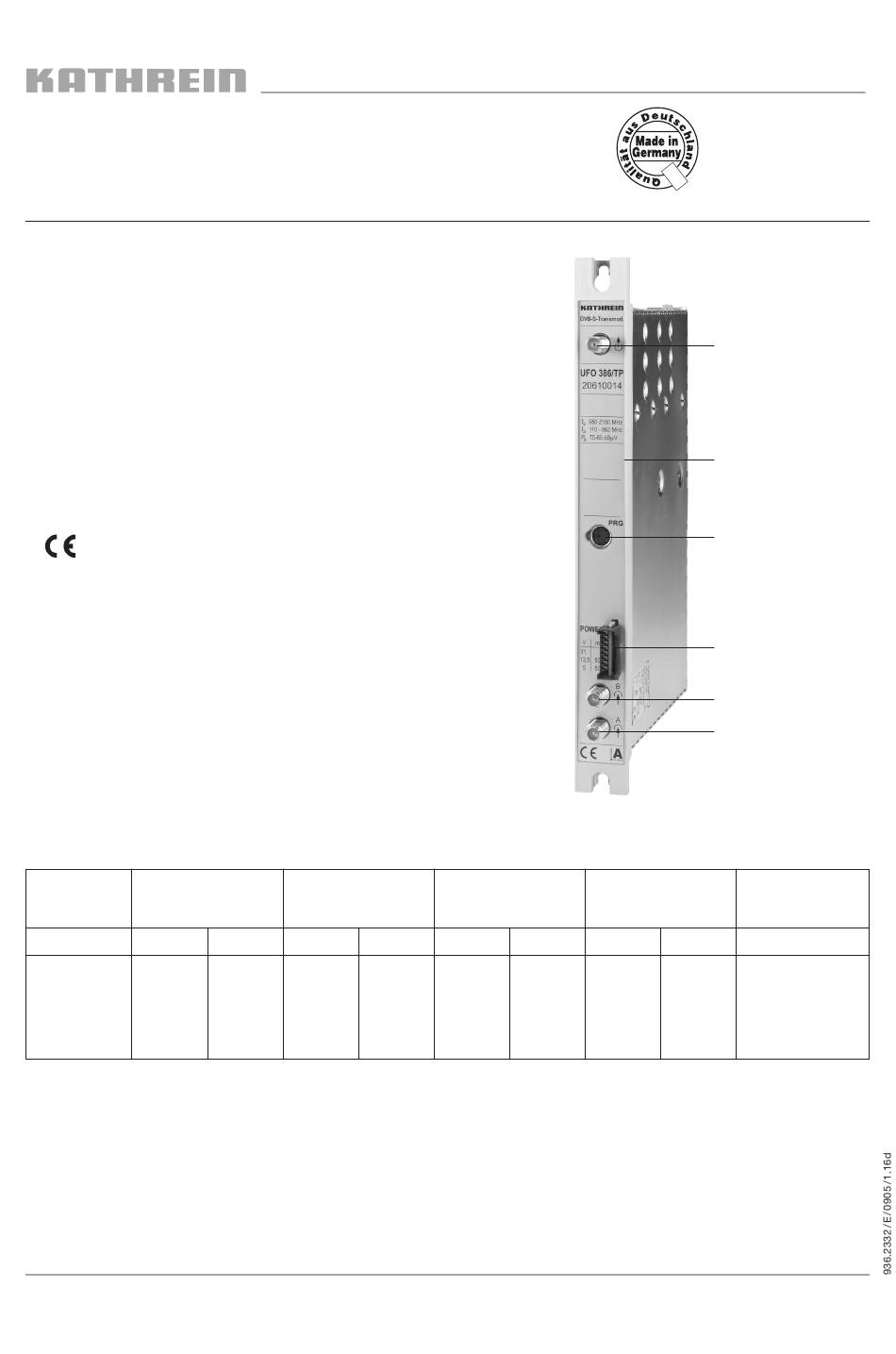

UFO
Transmodulator QPSK-QAM
Der Transmodulator QPSK/QAM UFO 386/TP dient zum Einbau in
die UFO
®
compact-Grund- bzw. Erweiterungseinheiten UFG 3xx.
Eigenschaften :
■ Zur Transmodulation von SAT-/QPSK-Signalen
in Kabel-/QAM-Signale entsprechend dem DVB-Standard
im Bereich von 110 MHz bis 862 MHz
■ Nachbarkanal-tauglich
■ MPEG 2-Transportstrombearbeitung:
– Konstante Ausgangs-Symbolrate (Stuffing) einstellbar
– Programmfilter
– Cable-NIT (Steuerungsbus-Demultiplexer UFX 312 erforderlich)
– CAT-Bearbeitung (PC-Software USW 30 erforderlich)
■ Ausgangspegel über die Steuerung einstellbar
■ Ausgangssignal über die Steuerung abschaltbar
■
■ Zubehör : Aufkleber für Beschriftungsfeld
Technische Daten
Typ
Frequenz
Bestell-Nr.
Eingang
1
UFO 386/TP
950-2150
MHz
20610014
1} Einstellbar in 1-MHz-Schritten
2} Einstellbar im 8-MHz-Raster bzw. in 250-kHz-Schritten innerhalb des eingestellten Ausgangskanals
3) Eingangspegel am Kanalzug, für Planung bitte Verteildämpfung berücksichtigen (s. Grund- und Erweiterungseinheiten)
4) Pegeleinstellbereich: 0 bis -10 dB
5) Fehlerschutz entsprechend DVB-Standard, Code-Rate wird automatisch ermittelt. Nur bedingt SCPC-tauglich.
6) Die Ausgangssymbol-Rate wird abhängig vom Eingangssignal (Symbol-Rate, Code-Rate) automatisch ermittelt. In der Betriebsart „Stuffing" kann
die Ausgangssymbol-Rate unter der Bedingung eingestellt werden, sodass sie höher ist, als die automatisch ermittelte Mindestsymbol-Rate.
Empfohlen wird eine Einstellung > 2,000MS/s
®
compact-Aufbereitungssystem
Pegel/Impedanz
)
Ausgang
2
)
Eingang
3
)
110-862
45-80
MHz
dBµV
75 Ω
Modulation
Ausgang
4
)
Eingang
Ausgang
Max.
SAT-
16/32/64/
85 dBµV
QPSK
128/256
75 Ω
QAM
UFO 386/TP
20610014
Ausgang
(F-Connector-Buchse)
Feld für beigelegten
Aufkleber
Buchse zum Anschluss
der Steuerung (Mini-DIN)
Anschluss für Strom-
versorgungs-Bus
Sat-ZF-Eingang B
(F-Connector-Buchse)
Sat-ZF-Eingang A
(F-Connector-Buchse)
Symbol-Rate
spannung/Typ.
Stromaufnahme
Eingang
5
)
Ausgang
6
)
1.500 –
7.150 MS/s,
12,5 V / 450 mA
2 –35 MS/s automatisch
oder
einstellbar
Versorgungs-
5 V / 400 mA
31 V / 7 mA
1
