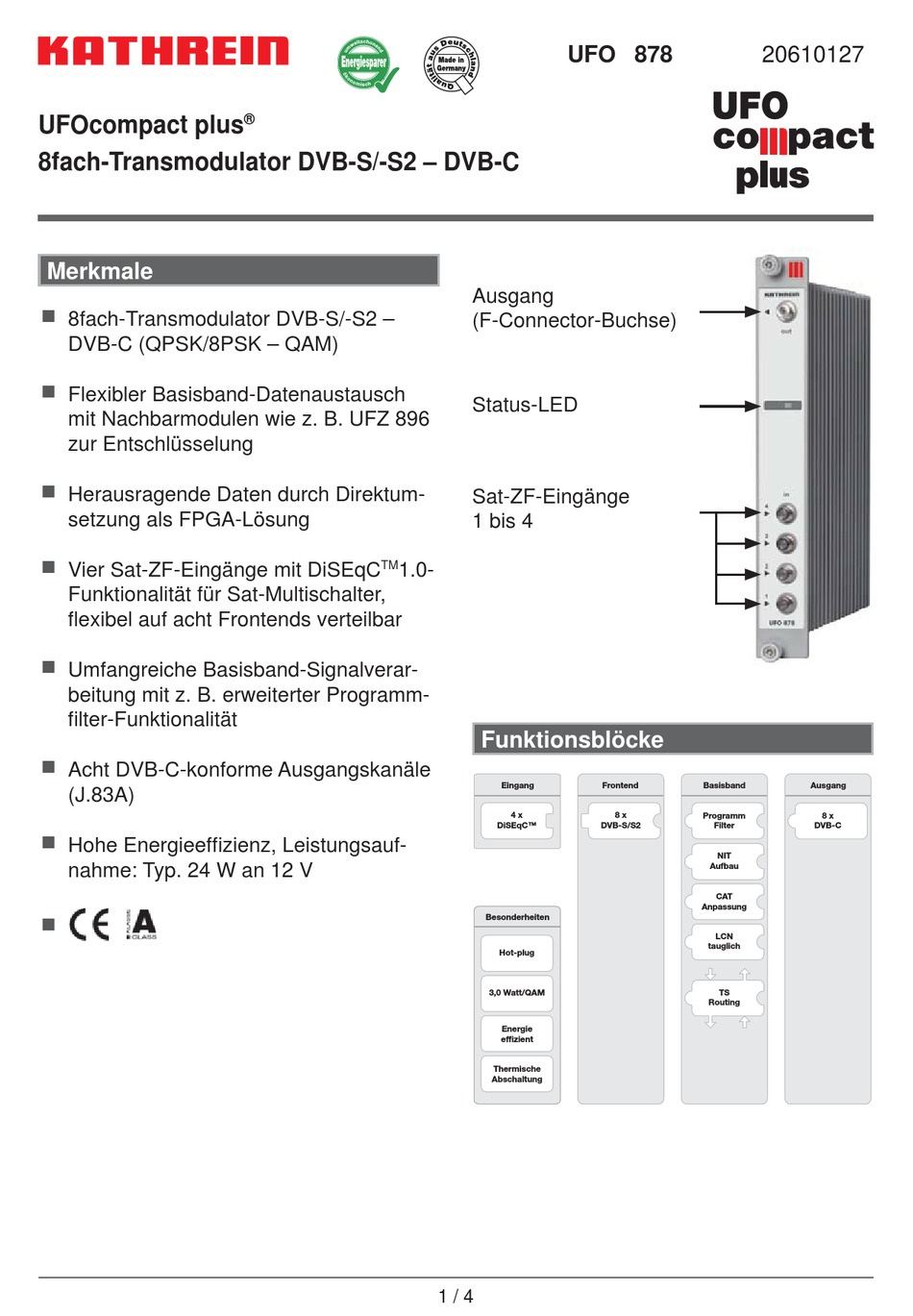

UFOcompact plus
8fach-Transmodulator DVB-S/-S2 – DVB-C
Merkmale
8fach-Transmodulator DVB-S/-S2 –
DVB-C (QPSK/8PSK – QAM)
Flexibler Basisband-Datenaustausch
mit Nachbarmodulen wie z. B. UFZ 896
zur Entschlüsselung
Herausragende Daten durch Direktum-
setzung als FPGA-Lösung
Vier Sat-ZF-Eingänge mit DiSEqC
Funktionalität für Sat-Multischalter,
fl exibel auf acht Frontends verteilbar
Umfangreiche Basisband-Signalverar-
beitung mit z. B. erweiterter Programm-
fi lter-Funktionalität
Acht DVB-C-konforme Ausgangskanäle
(J.83A)
Hohe Energieeffi zienz, Leistungsauf-
nahme: Typ. 24 W an 12 V
®
TM
1.0-
UFO 878
Ausgang
(F-Connector-Buchse)
Status-LED
Sat-ZF-Eingänge
1 bis 4
Funktionsblöcke
Eingang
Frontend
4 x
DiSEqC™
DVB-S/S2
Besonderheiten
Hot-plug
3,0 Watt/QAM
Energie
effizient
Thermische
Abschaltung
1 / 4
20610127
Basisband
8 x
Programm
Filter
NIT
Aufbau
CAT
Anpassung
LCN
tauglich
TS
Routing
Ausgang
8 x
DVB-C
Advertisement
Table of Contents
Related Manuals for Kathrein UFOcompact plus 878
Summary of Contents for Kathrein UFOcompact plus 878
- Page 1 UFO 878 20610127 ® UFOcompact plus 8fach-Transmodulator DVB-S/-S2 – DVB-C Merkmale Ausgang 8fach-Transmodulator DVB-S/-S2 – (F-Connector-Buchse) DVB-C (QPSK/8PSK – QAM) Flexibler Basisband-Datenaustausch Status-LED mit Nachbarmodulen wie z. B. UFZ 896 zur Entschlüsselung Herausragende Daten durch Direktum- Sat-ZF-Eingänge setzung als FPGA-Lösung 1 bis 4 ...
-
Page 2: Technische Daten
Technische Daten Eingänge 4 x F-Connector, 75 Ω Sat-ZF-Eingang Frequenzbereich 950 ... 2150 Entkopplung > 25 Rückfl ussdämpfung Typ. 10 DiSEqC Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D) Umschaltung Ebenen V/kHz 14/18, 0/22 Fernspeisestrom Max. 60 (je Eingang) Frontend DVB-S2 Frequenzraster 1 (950 ... 2150 MHz) ±... - Page 3 Abmessungen (H x B x T) 265 x 36 x 220 Gewicht 1,16 Lieferumfang • UFO 878 • Anwendungshinweis UFO 878 Hinweis: Die aktuelle Version des Anwendungshinweises zum UFO 878 fi nden Sie auf der Kathrein-Homepage: www.kathrein.de 3 / 4...
-
Page 4: Bedienung
öffentlichen Sammelstellen ab. 936.4585/a/VKDT/0813/DE - Technische Änderungen vorbehalten! Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon +49 (0) 8031 184-0 • Fax +49 (0) 8031 184-306... -
Page 5: Functional Blocks
20610127 UFO 878 ® UFOcompact plus 8 way Transmodulator DVB-S/-S2 – DVB-C Features Output 8-way Transmodulator DVB-S/-S2 – (F connector socket) DVB-C (QPSK/8PSK – QAM) Flexible baseband data exchange with Status LED adjacent modules such as UFZ 896 for decryption ... -
Page 6: Technical Data
Technical data Inputs Sat-IF input 4 x F-type connector, 75 Ω Frequency range 950 ... 2,150 Decoupling > 25 Return loss Typ. 10 DiSEqC Vert./Horiz., Low/High; Sat.Pos. (A/B/C/D) Switch-over polarisations V/kHz 14/18, 0/22 Remote feed current Max. 60 (per input) Front end DVB-S2 Frequency steps... -
Page 7: Included In The Delivery
265 x 36 x 220 Weight 1.16 Included in the delivery • UFO 878 • Application note UFO 878 Note: The up to date version of the application note is available on Kathrein Homepage: “www.kathrein.de” under the UFZ 800 3 / 4... -
Page 8: Installation
At the end of its service life, take this device for disposal at a designated public collection point. 936.4585/a/VKDF/0813/GB - Technical details subject to change Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • P.O. Box 10 04 44 • 83004 ROSENHEIM • GERMANY • Phone +49 8031 184-0 • Fax +49 8031 184-306... -
Page 9: Caractéristiques
20610127 UFO 878 ® UFOcompact plus Transmodulateur octuple DVB-S/-S2 – DVB-C Caractéristiques Sortie (embase Transmodulateur octuple DVB-S/-S2 – connecteur femelle) DVB-C (QPSK/8PSK – QAM) Echange de données de bande de base LED d'état fl exible avec modules voisins, comme p. -
Page 10: Données Techniques
Données techniques Entrées Entrée FI Sat 4 x connecteurs F, 75 Ω Plage de fréquences 950 ... 2150 Découplage > 25 Atténuation de réfl exion type 10 DiSEqC Vert./horiz., bande basse/haute ; pos. Sat (A/B/C/D) Commutation des niveaux V/kHz 14/18, 0/22 Courant de téléalimentation Max. - Page 11 265 x 36 x 220 Poids 1,16 Fournitures • UFO 878 • Consignes d'utilisation de l'UFO 878 Remarque : Vous trouverez la version la plus récente des consignes d’utilisation de l'UFO 878 sur le site Kathrein : www.kathrein.de 3 / 4...
- Page 12 à un point de collecte offi ciel spécialement prévu à cet effet. 936,4585/a/VKDF/0813/FR - Sous réserve de modifi cations ! Internet : www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 • Boîte postale 100 444 • 83004 Rosenheim • ALLEMAGNE • Téléphone +49 8031 184-0 • Fax +49 8031 184-306...
- Page 13 20610127 UFO 878 ® UFOcompact plus Transmodulador óctuple DVB-S/-S2 – DVB-C Características Salida Transmodulador óctuple DVB-S/-S2 – (conector hembra F) DVB-C (QPSK/8PSK – QAM) Transmisión fl exible de datos en LED de estado banda base con módulos adyacentes, como por ejemplo UFZ 896, para decodifi...
-
Page 14: Datos Técnicos
Datos técnicos Entradas Entrada Sat FI 4 conectores F/75 Ω Rango de frecuencia 950 ... 2150 Desacoplamiento > 25 Pérdida por refl exión Tipo 10 DiSEqC Vert./horiz., low/high; pos. Sat. (A/B/C/D) Niveles de conmutación V/kHz 14/18, 0/22 Corriente de alimentación Máx. -
Page 15: Volumen De Suministro
265 x 36 x 220 Peso 1,16 Volumen de suministro • UFO 878 • Instrucciones de uso para UFO 878 Nota: La versión actualizada de las instrucciones de uso para UFO 878 está disponible en nuestra página web: www.kathrein.de 3 / 4... -
Page 16: Instalación
936.4585/a/VKDF/0813/ES - Datos técnicos sujetos a modifi caciones. Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Strasse 1 - 3 • Apartado Postal 100 444 • 83004 Rosenheim • ALEMANIA • Teléfono +49 8031 184-0 • Fax +49 8031 184-306... - Page 17 20610127 UFO 878 ® UFOcompact plus Transmodulatore ottuplo DVB-S/-S2 – DVB-C Caratteristiche Uscita Transmodulatore ottuplo DVB-S/-S2 – (connettore/presa F) DVB-C (QPSK/8PSK – QAM) Scambio di dati fl essibile in banda base LED di stato con moduli vicini come ad es. l'UFZ 896 per la decodifi...
-
Page 18: Dati Tecnici
Dati tecnici Ingressi Ingresso Sat-FI 4 x connettore F, 75 Ω Campo di frequenza 950 ... 2150 Disaccoppiamento > 25 Attenuazione di ritorno tip. 10 DiSEqC vert./orizz., low/high; sat.-pos. (A/B/C/D) Livelli di commutazione V/kHz 14/18, 0/22 Corrente di telealimentazione max. 60 (per ingresso) Frontend DVB-S2 Reticolo di frequenza... - Page 19 Dimensioni (A x L x P) 265 x 36 x 220 Peso 1,16 Dotazione • UFO 878 • Istruzioni applicative sull'UFO 878 Nota: Per l'attuale versione delle istruzioni applicative sull'UFO 878, visitare la homepage di Kathrein: www.kathrein.de 3 / 4...
-
Page 20: Installazione
936.4585/a/VKDF/0813/IT - Si riservano modifi che dei dati tecnici. Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 • Casella postale 100 444 • 83004 Rosenheim • GERMANIA • Telefono +49 8031 184-0 • Fax +49 8031 184-306...
