Kathrein UFO 378/TP Instructions Manual

Dvb-s2-qam 8-way transmodulator for kathrein ufo compact signal processing system
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 12

Quick Links

Download this manual
®
UFO
compact-Aufbereitungssystem
8fach-Transmodulator DVB-S2-QAM
Merkmale
■
8fach-DVB-S(2)/HDTV-Kanalzug zum Einbau in die
UFO
compact-Grund-/Erweiterungseinheiten UFG 412
®
oder UFG 406 mit Zwangsbelüftung
■
Erster Kanalzug für UFO
Signalverarbeitung (Direktumsetzung)
■
Hohe Energieeffi zienz, Leistungsaufnahme typ. 25 W
■
Zur Aufbereitung von acht DVB-S(2)-Transpondern (SDTV/
HDTV) in GA-Anlagen
■
Wandelt acht QPSK-/8PSK-modulierte DVB-S(2)-Signale in
acht QAM-modulierte DVB-C-Ausgangssignale um
■
Der komplette Kanalzug ist in einer Kassette untergebracht
■
Zwei Eingänge A/B, einstellbar über die zentrale Steuerung
■
Alle wesentlichen Übertragungsparameter können über die
zentrale Steuerung eingestellt werden
■
Die acht Ausgangskanäle sind unabhängig voneinander über
die Steuerung getrennt einstell- und abschaltbar
■
Nachbarkanal-tauglich
■
MPEG-Transportstrom-Prozessor:
•
Zur Einstellung einer konstanten Ausgangs-Datenrate
(Stuffi ng) mit PCR-Korrektur
•
Mit Programmfi lter zum Ausblenden einzelner TV- und Radio-
Programme (über Handsteuerung UFG 300 ab Software-
Version V9.80; komfortablere Einstellung mit USW 30 ab
Software-Stand V4.1 und UFX 314
•
Zur NIT-Anpassung (Cable NIT; über Handsteuerung
UFG 300 ab Software-Version V9.70; USW 30 ab Software-
Stand V4.0; zusätzlich UFX 314 und USW 30 erforderlich)
•
Zur CAT-Anpassung (Operator-ID
und ONID (über Handsteuerung UFG 300 ab Software-
Version V9.80; USW 30 ab Software-Stand V4.1 und
UFX 314)
Technische Daten
Frequenzbereich
Typ
Bestell-Nr.
(MHz)
Eingang
950-2150 ¹
)
K K K K
UFO 378/TP
20610115
K K K K
¹
Einstellbar in 1-MHz-Schritten
)
²
Einstellbar im 8-MHz-Raster, Feineinstellung im 250-kHz-Raster
)
³
Einstellbar (Stuffi ng)
)
4)
Bei Beschaltung beider Eingänge A und B ist darauf zu achten, dass die Eingangspegel-Differenz kleiner 12 dB ist
5)
nicht ab Lieferstart; Software-Update zur Freischaltung der Funktionen ca. Ende 2011
Die aktuellste Version dieses Anwendungshinweises fi nden Sie auf der Kathrein-Homepage unter
Hinweis:
„www.kathrein.de → Service → Bedienungsanleitungen"
compact mit vollständig digitaler
®
)
5)
) und Änderung von TSID
5)
Eingangs-
Eingangs-
pegel
4)
Datenrate
Ausgang
47-100/
(dBμV)
110-862 ²
)
2-45 (QPSK S1)
K K K K
60-110
1-34 (QPSK S2)
K K K K
1-28,9 (8PSK S2)

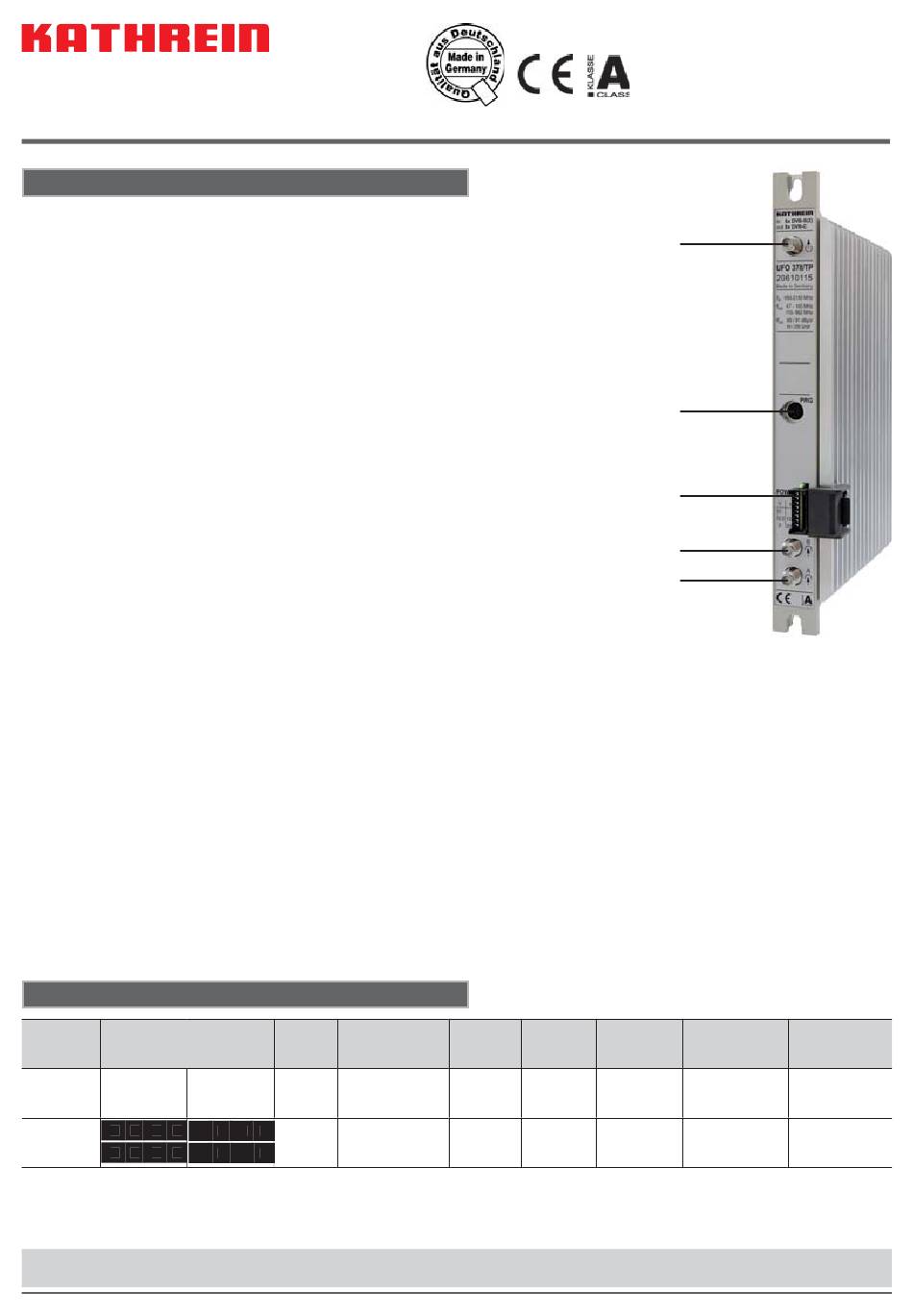

Ausgang
(F-Connector-Buchse)
Buchse zum Anschlies-
sen der Steuerung
(Mini-DIN)
Anschluss für
Stromversorgung
Sat-ZF-Eingang B
(F-Connector-Buchse)
Sat-ZF-Eingang A
(F-Connector-Buchse)
■
■
■
■
■
■
■
Modulation
Ausgangs-
Error Rate
Datenrate ³
)
MER
(MS/s)
(MS/s)
(dB)
1,5-7,15
1 / 11
UFO
QAM-Modulator (ITU J.83 A) für 16/32/64/128/256
QAM (Werkseinstellung: 64 QAM)
MPEG-Transportstrom-Prozessor und QAM-Modula-
tor als FPGA-Lösung mit herausragenden Werten für
MER und Schulterdämpfung
Software-Update über Steuerungs-Schnittstelle
möglich
Zulässige Umgebungstemperatur beim Einsatz in
Basiseinheit mit Lüfter (UFG 412, UFG 406):
-20°C bis +50°C
Erforderlicher Software-Stand der zentralen
Steuerung: ab V9.70
Abmessungen (B x H x T) in mm: 265 x 35 x 170
Verpackungs-Einheit/Gewicht (St./kg): 1/1,1
Max.
Einstellbereich
Ausgangs-
Ausgangs-
pegel
pegel
(dBμV)
(dBμV)
91 (QAM 256)
71-91 (QAM 256)
45
85 (QAM 64)
65-85 (QAM 64)
20610115
378/TP
Typ. (Max.)
Strom-
aufnahme
(V/mA)
5/2000 (2400)
12,5/1200 (1700)
31/0 (0)
