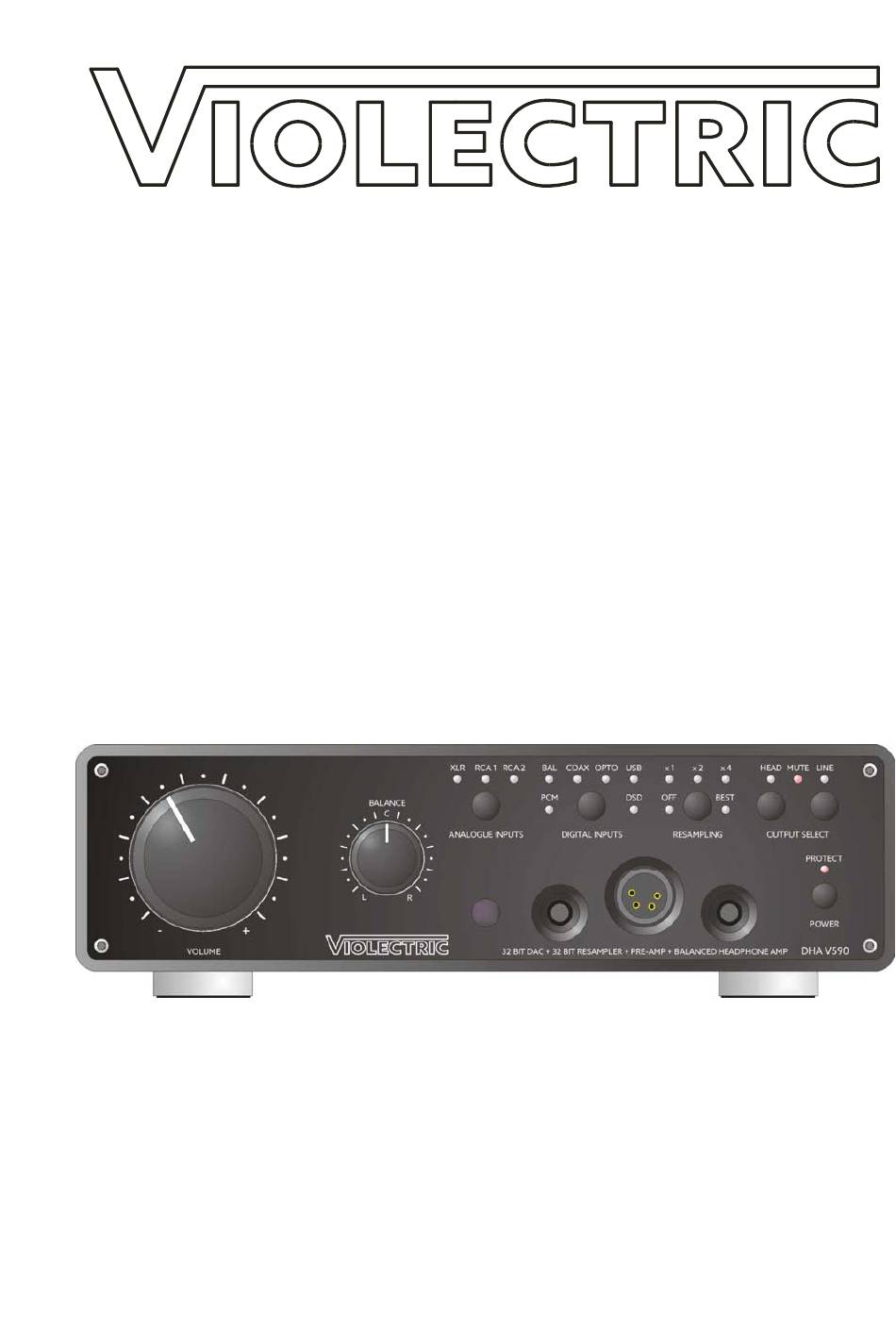

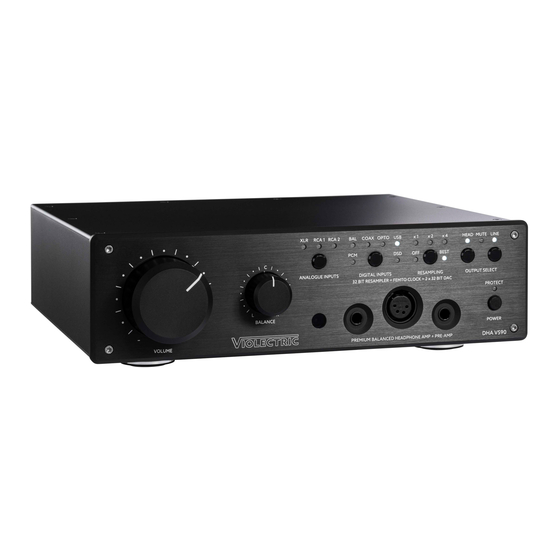

- Page 1 HEADPHONE AMPLIFIER with D/A Converter KOPFHÖRER VERSTÄRKER mit D/A Wandler Violectric DHA V590 / V590 PRO USER´s MANUAL (from Page 3) BEDIENUNGSANLEITUNG (ab Seite 35)
-
Page 3: Table Of Contents
Content Theme Page About Safety Instructions The Earth / Grounding Concept Connection / Connectors General Remote Control Block Circuitry Operation About Resampling About PRE-GAIN Reset Software Filter curves Things to know Disposal Technical Data Dismantling Jumper Settings Conformity Statement Warranty CAUTION!! THE HIGH OUTPUT LEVELS ACHIEVABLE WITH THIS UNIT MAY... -
Page 4: About
GmbH develops, manufactures and distributes products in the professional range, for broadcast, television, airports, exhibition halls, festival venues, theatres, large-scale installations, private studios and more. In the private sector as well, Lake People products become increasingly popular due to their outstanding quality. -
Page 5: Safety Instructions
WARNING For your protection, please read the following: Water, Liquids, Moisture: This appliance should not be used near water or other sources of liquids. Care should be taken so that objects do not fall and liquids are not spilled into the enclosure through openings. -
Page 6: The Earth / Grounding Concept
Service / Repair: To reduce the risk of fire or electric shock, the user should not attempt to service the appliance beyond the measures described in the operating manual. All other servicing or repair should be referred to qualified personnel! VOR DEM ÖFFNEN NETZSTECKER ZIEHEN!! PULL MAINS BEFORE OPENING!! AVANT D´OUVRIER... - Page 7 General GROUND-LIFT Jumper ( Accessible from the inside. Mind the SECURITY INSTRUCTIONS): Ex-works this jumper is set to the LIFT position. The internal ground potential is “lifted” by means of this jumper. As a result, the interconnection for DC voltages and lower frequencies (< 150 Hz) will be cut. Higher frequencies will be bled off to earth potential through the RC filter.
-
Page 8: Connection / Connectors
Connection / Connectors for Analogue Signals... -
Page 10: General
GENERAL INFORMATION VIOLECTRIC DHA V590 contains an excellent D/A Converter with a Resampling/Reclocking function, a first-class Preamplifier and a high-grade stereo balanced Headphone Amplifier designed to drive low-, medium- and high-Z loads (16...600 ohms) as usually represented by high-quality headphones. - Page 11 THE CASE of VIOLECTRIC DHA V590 is made of 3 + 4 mm Aluminum and a thick 8 mm aluminum front panel. This choice of material ensures high mechanical stability and resistance whilst maintaining a high optical and haptic quality.
-
Page 12: Remote Control
THE REMOTE CONTROL FOR VIOLECTRIC DHA V590 Function This remote control sends out infrared rays. For that purpose, there is an infrared LED on the front. The remote control should point in direction of the target device to obtain best functionality. -
Page 13: Block Circuitry
Block circuitry VIOLECTRIC DHA V590... -
Page 14: Operation
THE POWER-SWITCH The unit is put into operation by means of the power switch. The power-on procedure takes about 5 seconds. During this time the “PROTECT” LED flashes red until all internal parameter are checked and found OK. Any breakdown will cause the “PROTECT” LED to come up and the outputs are muted. - Page 15 - The balanced input is equipped with an XLR socket according to AES 3-1992, transformer-balanced, at 110 ohms input impedance and 200mV sensitivity at Tnom/2. It accepts PCM Signals up to 24 Bit, up to 192 kHz. - The coaxial input is fitted with a RCA socket according to IEC 958 and AES-3-id resp., unbalanced. It accepts PCM Signals up to 24 Bit, up to 192 kHz.
-
Page 16: About Resampling
You can also use the remote control for this purpose. Press the “ANA +/-“ buttons to change the analogue inputs. Press the “DIG +/-“ buttons to change the digital inputs. RESAMPLING is a mighty feature for the transformation/restoration of jittered signals into high-quality signals. As well, the signal quality of 44.1 or 48 kHz sources can be improved by converting them to a higher rate. - Page 17 - x4, the white "x4" LED indicates that the resampling function is activated. The digital input word will be recombined and forwarded to the D/A converter at four times the original sample rate. DSD is transferred into PCM. - BEST, the white “BEST“ LED indicates that the resampling function is activated. The digital input word will be recombined and forwarded to the D/A converter at a sample rate of 96 kHz, a rate at which most contemporary converters perform best.
-
Page 18: About Pre-Gain
Too loud? Too soft? The PRE-GAIN method The VIOLECTRIC DHA V590 is specially designed to drive headphones. To do so it is placed between up to three analogue or up to four digital sources and the headphones. Headphones however can present load impedances from 8 to 2000 ohms and efficiency ratios from 85 to 115 dB per Milliwatt. - Page 19 The input signals are fed to an amplifier stage especially designed for this application, with 2 x eight transistors per channel. Because of the true balanced operation VIOLECTRIC DHA V590 houses no less than four of those! All in all, 32 of over 52 transistors of the unit are responsible to process analogue signals.
- Page 20 THE BALANCED HEADPHONE OUTPUT Balanced Headphone VIOLECTRIC DHA V590 Socket Pin-Out: offers a dedicated headphone output Pin 1 (+) Left channel to connect balanced headphones. Pin 2 (-) Left channel The output is situated on the front Pin 3 (+) Right channel...
- Page 21 If you like to operate you VIOLECTRIC DHA V590 as pre-amp device of outstanding quality to drive some active speakers or power amps, then “POST-FADER” or “VARIABLE OUT” is the weapon of choice.
-
Page 22: Reset
To ensure error-free operation and not to harm your valuable headphones in a comprehensive way your VIOLECTRIC DHA V590 is equipped with a number of protective circuits: During powering on there is a five seconds delay to protect your headphones from possibly unwholesome noises. -
Page 23: Software
SOFTWARE Menu 1 – altering the remote control DHA V590 is delivered with the "DAC" remote. Amongst other controls you have direct access to all five resampling modes. Alternative Mode: When you prefer to control the “HEAD”-phone output and “LINE” output function instead of the “x2“... -
Page 24: Filter Curves
Filter curves (taken from the data sheet of AK4490) Sharp Roll-off Filter / Long Delay Sharp Roll-off Filter / Short Delay (Werkseinstellung / Default) Slow Roll-off Filter / Long Delay Slow Roll-off Filter / Short Delay... -
Page 25: Things To Know
Things to know … Why makes it sense to make such huge efforts? A headphone amplifier is a device designed to condition audio signals with regard to the very specific requirements of headphones. This does not sound too spectacular at the first glance and can be achieved relatively easy. - Page 26 Why does PRE-GAIN make sense? Two extreme examples (with the DHA V590 with +6 dB gain (factor 2), volume control set to full): 1st example: The (pre-) amplifier provides 8 V output voltage, whereas the headphone requires only 2 V for 100 dB sound pressure level.
- Page 27 The potentiometer has nothing to do with the analogue signals from DHA V590 PRO but generates a control voltage which is transferred into the digital domain by an analogue-to-digital converter and fed to a micro controller which generates the digital word to control a 256 step relay attenuator. The relays are very special “Reed Relays”.
-
Page 28: Disposal
For more detailed information about recycling of this product, please contact your local Civic Office, your household waste disposal service or the shop where you purchased the product. TECHNICAL DATA VIOLECTRIC DHA V590 All measurements RMS unwtd., 20 Hz - 20 kHz, Pre-Gain set to 0 dB... - Page 29 Headphone Amplifier Parameter Nominal Input Sensitivity: +6 dBu Amp Gain: 0 dB unbal. / +6 dB bal. PRE-GAIN: -18 / -12 / -6 / 0 / +6 / +12 / +18 dBr Frequency Range: 5 Hz ... 250 kHz (- 0,5 dB) Balance: +/- 6 dB, only effective in the right channel Output Impedance:...
-
Page 30: Dismantling
Dismantling / Jumper Settings Please note: In the following, the internal settings of the DHA V590 are discussed. For changing these, a TORX T10 screwdriver is required and you should by all means PULL THE MAINS PLUG !!! Only thereafter the settings can be altered without any hazard. Dismantling 1. - Page 31 GENERAL GROUND-LIFT JUMPER (see page 6/7)
-
Page 32: Conformity Statement
EC CONFORMITY STATEMENT We herewith declare that the following unit Name: VIOLECTRIC DHA V590 / DHA V590 PRO Serial No.: -all - is in conformity with the following EC directives: 2014/35/EU Low voltage directive 20014/30/EU EMC directive EN 60065:2014/AC:2016 Security directives for audio-,... -
Page 33: Warranty
In this case your unit is protected by a 5-year Warranty! Needless to say that we will care for your product even after the expiration of the warranty. If it is necessary, please dispatch your item to: Lake People electronic GmbH +49 (0) 7531 73678 Turmstrasse 7a... - Page 35 Inhalt Thema Seite Über Sicherheitshinweise Das Erde / Masse Konzept Anschluss / Steckerbelegung Allgemeines Die Fernbedienung Bockschaltbild Power, Eingänge, Regler RESAMPLING erklärt Die D/A Wandler PRE-GAIN erklärt Line- und Kopfhörerausgänge Signalverarbeitung Fehlerauswertung RESET Software Steuerung Filterkurven Wissenswertes Entsorgung Technische Daten Demontage Jumper Setting Konformitätserklärung...
- Page 36 People electronic GmbH entwickelt, produziert und vertreibt Produkte im professionellen Sektor z. B. für Rundfunk, Fernsehen, Flughäfen, Messehallen, Festspielhäuser, Theater, grosse Installationen oder private Studios. Aber auch im privaten Bereich erfreuen sich Produkte der Fa. Lake People wegen ihrer hohen Qualität einer wachsenden Beliebtheit. Mit der Marke und der Produktlinie soll der HiEnd Markt mit seinen anspruchvollen Bedürfnissen zielgerichtet bedient werden.
-
Page 37: Über
Allgemeine Sicherheitshinweise WARNUNG - Bitte lesen Sie die folgenden Sicherheitshinweise: Wasser, Flüssigkeiten, Feuchtigkeit: Das Gerät soll nicht in der Nähe von Wasser- oder Flüssigkeitsquellen benutzt werden. Das Gerät soll nicht in Bereichen grosser Feuchtigkeit betrieben werden. Achten Sie darauf, dass das Gerät nicht in Flüssigkeiten fällt, oder dass Flüssigkeiten durch die Gehäuseöffnungen eindringen können. -
Page 38: Das Erde / Masse Konzept
Elektromagnetische Verträglichkeit: Dieses Gerät entspricht internationalen Spezifikationen, die am Ende dieser Bedienungsanleitung in der KONFORMITÄTS-ERKLÄRUNG beschrieben sind mit den folgenden Voraussetzungen: dieses Gerät strahlt keine störenden Emissionen aus dieses Gerät kann in störenden Umgebungen betrieben werden, auch wenn diese den beabsichtigten Einsatzzweck des Gerätes beeinträchtigen der Betrieb dieses Gerätes in Umgebungen mit hohen elektromagnetischen Feldern sollte vermieden werden Das Erde / Masse Konzept... - Page 39 Ab Werk ist der General Ground-Lift Jumper auf LIFT gesetzt. Die Verbindung zwischen internem Masse-Bezugspunkt und Erde wird hierbei für Gleichspannungen und niedrige Frequenzen (< 160 Hz) getrennt. Höherfrequente Störungen werden weiter nach Masse abgeleitet. Die LIFT-Stellung kann hilfreich sein, wenn z.B. aufgrund verschiedener Massepotentiale Brumm generiert wird.
-
Page 40: Anschluss / Steckerbelegung
Anschluss / Steckerbelegung für den VIOLECTRIC DHA V590... -
Page 42: Allgemeines
ALLGEMEINES Der VIOLECTRIC DHA V590 beinhaltet einen exzellenten D/A Wandler mit Resampling/Reclocking Funktion, einen erstklassigen Vorverstärker und einen hochwertigen stereophonen symmetrischen Kopfhörerverstärker zum Treiben von nieder-, mittel- und hochohmigen Lasten (16 … 600 Ohm), wie sie Premium-Kopfhörer in der Regel darstellen. Durch seine vier eingebauten Verstärker und die frontseitige 4-polige XLR Buchse ist er ein echter symmetrischer Verstärker, die 4-pol Buchse also... - Page 43 Kopfhörer vor Gleichspannungen, Überlastung und durch nicht hörbare hohe Frequenzen schützen. DAS GEHÄUSE des VIOLECTRIC DHA V590 besteht aus 3 + 4 mm starkem Aluminium und einer dickwandigen Aluminium Front. Diese Materialwahl garantiert eine hohe optische und haptische Qualität und eine hohe mechanische Stabilität und Widerstandsfähigkeit.
-
Page 44: Die Fernbedienung
Die Fernbedienung des VIOLECTRIC DHA V590 Die Fernbedienung funktioniert auf Infrarot Basis. Hierzu besitzt sie eine Leuchtdiode auf der Front. Die Fernbedienung sollte zur Auslösung einer Funktion auf das Gerät gerichtet sein. Der Aktionsbereich ist ca. 5 - 7 m. -
Page 45: Bockschaltbild
Blockschaltbild VIOLECTRIC DHA V590... -
Page 46: Power, Eingänge, Regler
DER POWER-SCHALTER Mit dem "POWER"-Schalter wird das Gerät eingeschaltet. Der Einschalt-Vorgang dauert ca. 5 Sekunden. Während dieser Zeit blinkt die "PROTECT“ LED rot. Der betriebsbereite und fehlerfreie Zustand des Gerätes wird durch das Erlöschen der "PROTECT“ LED angezeigt. Eine Betriebsstörung wird durch das Leuchten der "PROTECT“... - Page 47 Die Dip-Schalter befinden sich auf der Rückseite des Gehäuses und sind für Links und Rechts getrennt. Mit den Schaltern kann eine zusätzliche Verstärkung oder Dämpfung eingestellt werden, um den VIOLECTRIC DHA V590 an jeden Kopfhörer anzupassen. Näheres hierzu im Kapitel “Zu laut – zu leise … die Wirkungsweise von PRE-GAIN“ auf Seite 50.
-
Page 48: Resampling Erklärt
Die Eingänge können auch per Fernbedienung umgeschaltet werden: Drücken Sie die “ANA + / -“ Tasten auf der Fernbedienung, um die analogen Eingänge umzuschalten. Drücken Sie die “DIG + / -“ Tasten auf der Fernbedienung, um die digitalen Eingänge umzuschalten. RESAMPLING ist eine mächtige Funktion, um verjitterte Signale in hochwertige digitale Signale zurück zu verwandeln und um den Klang von Quellen mit 44.1 oder 48 kHz aufzuwerten indem man sie auf... -
Page 49: Die D/A Wandler
- x2, die “x2“ LED leuchtet. Resampling/Reclocking ist in Betrieb. Das digitale Eingangswort wird rekombiniert und mit der doppelten Sample-Rate zum D/A Wandler geleitet. DSD wird in PCM umgewandelt. - x4, die gelbe “x4“ LED leuchtet. Resampling/Reclocking ist in Betrieb. Das digitale Eingangswort wird rekombiniert und mit der vierfachen Sample-Rate zum D/A Wandler geleitet. -
Page 50: Pre-Gain Erklärt
Kanal ausgestatteten Verstärkern zugeführt. Wegen des echten symmetrischen Betriebs hat der VIOLECTRIC DHA V590 vier davon! Insgesamt sind 32 der über 50 Transistoren des Gerätes für die Verstärkung zuständig. Der Frequenzbereich reicht von 5 Hz – 250 kHz (-0,5 dB) um eine im Hörbereich absolut lineare Übertragung zu gewährleisten. - Page 51 sein, der den DHA V590 an seine Leistungsgrenze bringt. Diese Reserven schonen dabei Ihre wertvollen Kopfhörer, da sie nie ein verzerrtes Signal bekommen! Die Anpassung des Verstärkers an die Kopfhörer erfolgt durch eine Pufferstufe, die das Eingangs- signal in 7 Schritten verstärken oder dämpfen kann. Diese sind -18 / -12 / -6 / 0 / +6 / +12 / +18 dB. Der gesamte Einstellbereich ist 36 dB und damit Faktor 64!! Dazu gibt es auf der Rückseite für links und rechts getrennt zwei 4-stufige Schalter-Einheiten.
-
Page 52: Line- Und Kopfhörerausgänge
ACHTUNG Die Schalter sollten nur unter den folgenden Bedingungen verändert werden: den "VOLUME"- Regler immer auf Minimum drehen (oder über den “HEAD“ Taster die Kopfhörerausgänge deaktivieren) den linken und den rechten Kanal immer gleich setzen (es sei denn, Sie wollen den Verstärker auf ungleiches Hörvermögeneinstellen) AKTIVIEREN / DEAKTIVIEREN DER KOPFHÖER AUSGÄNGE: Durch einen Druck auf den mit "HEAD"... - Page 53 DIE UNSYMMETRISCHEN KOPFHÖRER AUSGÄNGE (Klinke) Der VIOLECTRIC DHA V590 bietet zwei stereophone "Standard“- Belegung der unsymmetrischen Kopfhörerausgänge. Jeder Ausgang ist mit einer Kopfhörer Buchsen: 1/4" (6,3 mm) Klinkenbuchse ausgestattet. Linker Kanal Durch die vierkanalige Auslegung wird jeder Ausgang von einem eigenen Stereoverstärker bedient!
-
Page 54: Signalverarbeitung
Das unsymmetrische Signal hat immer 6 dB weniger Pegel als das Symmetrische! DIE SIGNALVERARBEITUNG im VIOLECTRIC DHA V590 erfolgt unsymmetrisch. Dies ist kein Nachteil, weil die hin und wieder angepriesene sogenannte "vollsymmetrische“ Signalverarbeitung mehr Probleme bringt als löst. Es ist schlicht nicht möglich, eine nennenswerte Symmetrie beim Durchgang durch ein komplexes Gerät zu bewahren. -
Page 55: Fehlerauswertung
FEHLERAUSWERTUNG: Um einen einwandfreien Betrieb zu gewährleisten und Ihre wertvollen Kopfhörer möglichst umfassend zu schützen ist der VIOLECTRIC DHA V590 mit diversen Schutzschaltungen ausgerüstet: Die um ca. 5 Sekunden verzögerte Zuschaltung der Kopfhörerbuchsen nach dem Einschalten bewahrt Ihre Kopfhörer vor eventuellen ungesunden Geräuschen aus dem Verstärker. -
Page 56: Software Steuerung
SOFTWARE Menü 1 – Fernbedienung ändern Der DHA V590 kann über die "DAC" Fernbedienung gesteuert werden. Hier haben Sie unter Anderem vollen Zugriff auf die Einstellungen der Resampling Funktion. Alternativer Modus: Wenn Sie unter Verlust der “x2“ und “x4“ Funktion lieber die Steuerung der Head- und Line-Output Funktion wollen, so können Sie das in diesem Menü... -
Page 57: Filterkurven
Filterkurven (aus dem Datenblatt des AK4490 entnommen) Sharp Roll-off Filter / Long Delay Sharp Roll-off Filter / Short Delay (Werkseinstellung / Default) Slow Roll-off Filter / Long Delay Slow Roll-off Filter / Short Delay... -
Page 58: Wissenswertes
Wissenswertes … Warum es sinnvoll ist, einen so hohen Aufwand zu betreiben: Ein Kopfhörerverstärker ist ein Gerät zum Konditionieren eines Audiosignals mit dem Zweck, es auf die speziellen Besonderheiten eines Kopfhörers anzupassen. Das klingt in ersten Augenblick nicht sonderlich sensationell und kann auch mit wenig Aufwand erledigt werden. - Page 59 Warum PRE-GAIN sinnvoll ist: Zwei extreme Beispiele - die fixe Grösse dabei ist der VIOLECTRIC DHA V590 mit einer Verstärkung von 6 dB (2-fach) bei voll aufgedrehtem Poti. 1. Beispiel: Der (Vor-) Verstärker liefert eine Spannung von 8 Volt, der Kopfhörer braucht aber nur 2 Volt um 100 dB Schalldruck zu erzeugen.
- Page 60 Die Relais schalten rauscharme Präzisionswiderständen mit einer Toleranz von 1% oder 0,1%. Auf diese Weise wird beste Kanalgleichheit und geringstes Übersprechen erzielt – und kratzen werden die Relais auch nicht. Um das gleiche Drehgefühl wie bei guten "gebräuchlichen“ Lösungen zu erreichen, wird ein Motorpoti verwendet.
-
Page 61: Entsorgung
Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. TECHNISCHE DATEN VIOLECTRIC DHA V590 Alle Werte RMS unbew., 20 Hz - 20 kHz, Pre-Gain auf 0 dB Eingangsparameter Analog Eingänge (stereo, analog):... - Page 62 Kopfhörerverstärker Parameter Nominale Eingangsempfindlichkeit: +6 dBu Verstärkung der Endstufe: 0 dB unsym / +6 dB sym PRE-GAIN: -18 / -12 / -6 / 0 / +6 / +12 / +18 dBr Frequenzgang: 5 Hz ... 250 kHz (- 0,5 dB) Balance: +/- 6 dB, nur rechts wirkend Ausgangsimpedanz:...
-
Page 63: Demontage
Demontage / Jumper Settings Hinweis: Hier werden Einstellungen im VIOLECTRIC DHA V590 besprochen. Dazu benötigen Sie TORX Schraubendreher T10. Sie sollten unbedingt den NETZSTECKER ZIEHEN !!! Danach sind alle Einstellungen absolut ungefährlich. Demontage entfernen Sie die acht Torx T10 Schrauben auf der Oberseite Der Deckel sitzt in einer Nut in der Frontplatte. -
Page 65: Konformitätserklärung
EU KONFORMITÄTS-ERKLÄRUNG: Wir bestätigen hiermit, dass das folgende Gerät Bezeichnung: VIOLECTRIC DHA V590 / DHA V590 PRO Serien Nr.: -alle - mit folgenden EU-Richtlinien bzw. Normen übereinstimmt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU Elektromagnetische Verträglichkeit EN 60065:2014/AC:2016 Sicherheitsbestimmungen für Audio-, JIS C6065:2016 Video- und ähnliche elektronische Geräte... -
Page 66: Garantie
Natürlich stehen wir unseren Kunden auch nach Ablauf der Garantie meist sehr kulant oder zu geringen Kosten zur Verfügung. Im Fall des Falles senden Sie bitte Ihr Gerät an folgende Adresse: Lake People electronic GmbH Fon +49 (0) 7531 73678 Turmstrasse 7a...
