Signal maximum

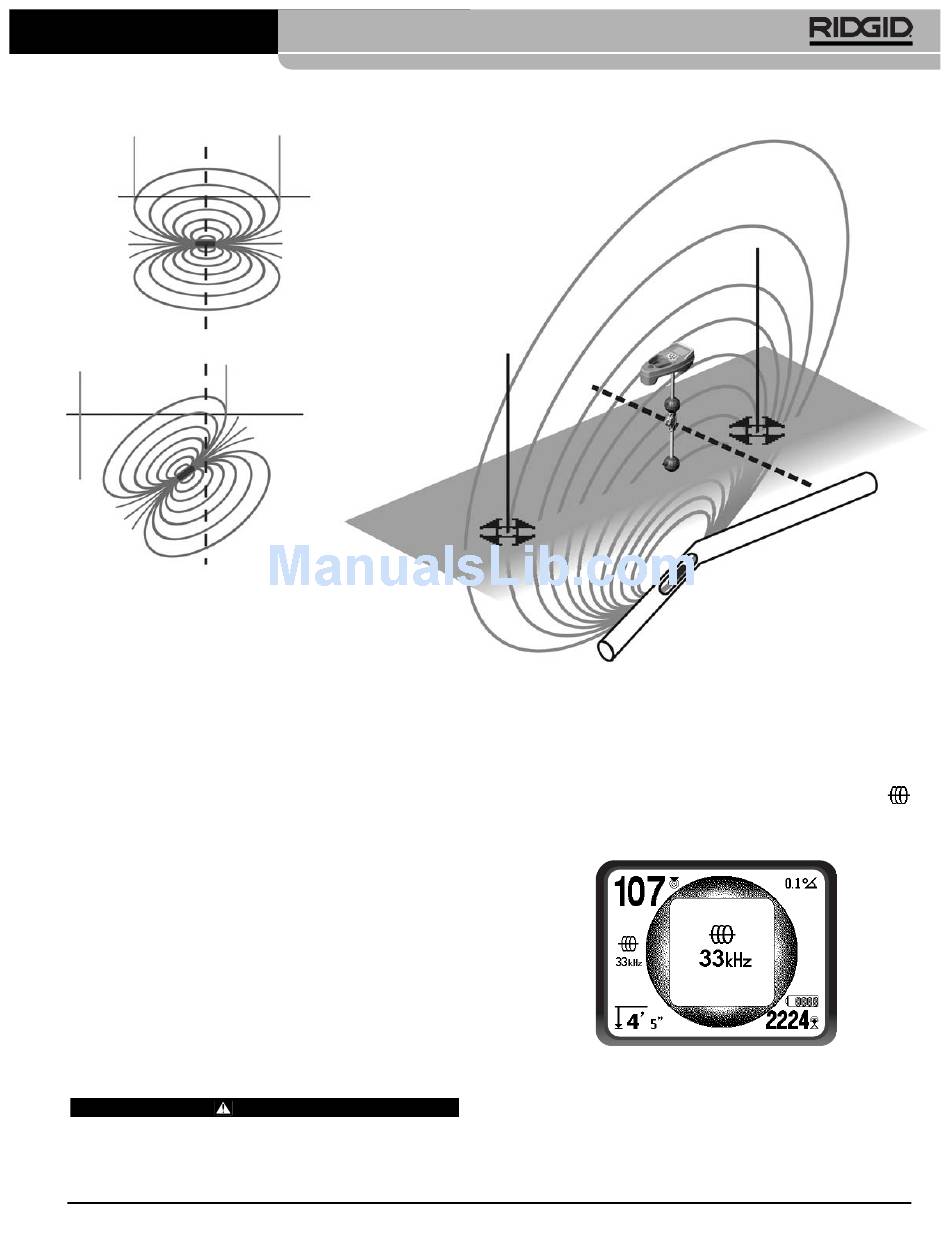

Figure 25 – Sonde, pôles et équateur inclinés
Notez que dû à l'inclinaison, le pôle de droite se trouve plus près de l'équateur.
Traçage de ligne
Traçage de ligne actif
En traçage de ligne actif, les conduites souterraines sont
mises sous tension par un transmetteur de ligne. Ce sig-
nal actif est ensuite tracé par le NaviTrack II. A la dif-
férence des sondes, un transmetteur de ligne sert à
tracer une conduite sous tension, plutôt que de servir
de cible à localiser. Les transmetteurs de ligne mettent les
conduites sous tension soit en utilisant des pinces pour
créer une connexion directe, en induisant un signal à
l'aide d'une pince ou en induisant un signal à l'aide de
bobines d'induction incorporées au transmetteur.
1. Mettez la ligne sous tension selon les instructions du
fabricant. Sélectionnez la fréquence du transmet-
teur.
DANGER
Connectez les deux câbles du transmetteur avant
d'allumer le transmetteur afin d'éviter les chocs
électriques.
Normal
Incliné
Ridge Tool Company
NaviTrack
Réglez la fréquence du NaviTrack II pour qu'elle corre-
sponde à celle du transmetteur. Assurez-vous que celle-
ci s'accompagne de l'icône « Traçage de ligne » .
Appuyez sur la touche « Menu » pour revenir à l'écran
opérationnel.
Figure 26 – Fréquence de traçage de ligne sélectionné à
l'aide de la touche « Fréquence »
(Cet écran clignotera brièvement lorsqu'une nouvelle
fréquence est sélectionnée)
