Introduction

Installation et remplacement des piles

Pour installer les pilles dans le NaviTrack II, tournez l'ap-
pareil à l'envers afin d'accéder au compartiment des
piles. Tournez le bouton du couvercle du compartiment à
gauche pour retirer le couvercle. Introduisez les piles de
la manière indiquée à l'intérieure, en vous assurant
qu'elles tombent jusqu'au fond du compartiment pour
faire contact.
Réinstallez le couvercle sur le compartiment et, en ap-
puyant légèrement, tournez le bouton à droite pour le
verrouiller. Le couvercle du compartiment des piles
peut être orienté dans un sens comme dans l'autre.

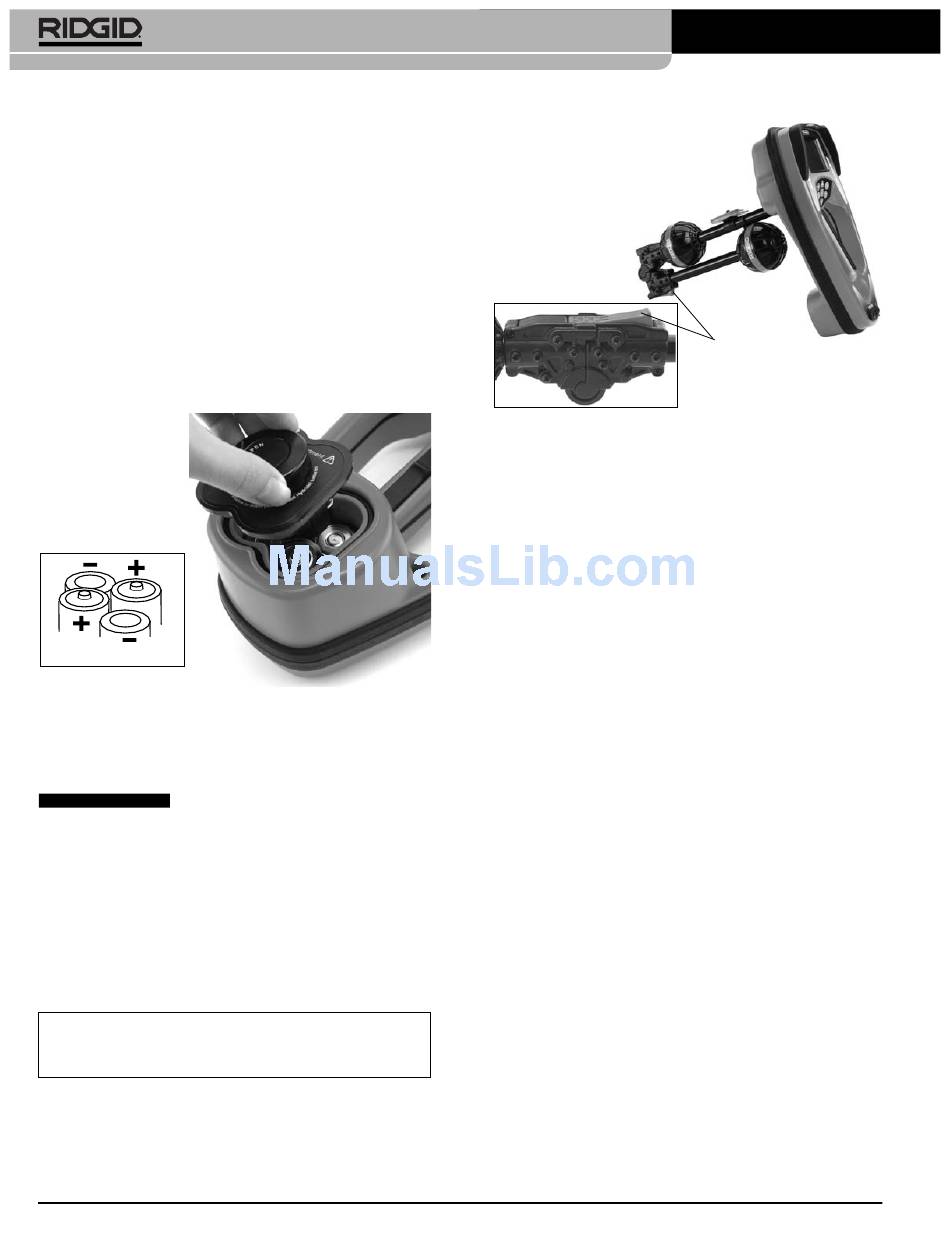

Figure 4 – Compartiment des piles
Une fois le NaviTrack II allumé, la vérification des piles
prendra quelques secondes. Dans l'intérim, l'indicateur
de charge restera à « zéro ».
Ne pas permettre l'infiltration de
AVERTISSEMENT
débris ou d'humidité à l'intérieur du compartiment des
piles. Les débris et l'humidité risquent de courter
les piles et provoquer une décharge rapide capable
d'entraîner une fuite d'électrolyte ou un incendie.
Mât pliant
En début d'opération, déployez le mât d'antenne et ver-
rouillez-le au niveau de l'articulation. En fin d'opération, ap-
puyez sur le bouton de déverrouillage rouge et repliez le
mât avant stockage.
AVIS IMPORTANT ! Ne pas fouetter le mât pour
l'ouvrir ou le fermer. Le mât
doit être ouvert manuellement.
NOTA ! Evitez de traîner la boule d'antenne inférieure
du NaviTrack II au sol lors des localisations.
Cela risquerait de provoquer des parasites
susceptibles de fausser les résultats et d'en-
dommager l'antenne.
40
® II
Ridge Tool Company
Figure 5 – Mât d'antenne pliant et bouton de déverrouil-
lage
Modes de fonctionnement du NaviTrack II
Le NaviTrack II utilise trois modes de fonctionnement
distincts, à savoir :
1. Mode « Sonde », utilisé pour la localisation des
sondes à l'intérieur des canalisations, conduits ou tun-
nels non conducteurs ou autrement indétectables.
2. Mode « Traçage de ligne actif », utilisé lorsqu'une fré-
quence prédéterminée peut être appliquée à un long
conducteur par un transmetteur de ligne pour la lo-
calisation des tuyaux, lignes ou câbles conducteurs.
3. Mode « Traçage de ligne passif », utilisé pour le
traçage des lignes électriques déjà sous courant de
60 Hz (Etats-Unis) ou de 50 Hz (Europe).
Notez qu'à l'exception des fréquences utilisées, les deux
modes de traçage (actif et passif) sont identiques. Aucun
transmetteur n'est utilisé en mode de traçage passif.

Ecran d'affichage

Les utilisateurs débutants et chevronnés peuvent utiliser
le NaviTrack II avec autant de facilité. Quoique le
NaviTrack II offre des caractéristiques avancées pour
faciliter les localisations complexes, bon nombre de
celles-ci peuvent être neutralisées ou cachées afin de sim-
plifier l'affichage lors des localisations de base dans des
situations peu compliquées.
Les « caractéristiques de base » du NaviTrack II sont
implicites. Elles peuvent être facilement modifiées pour
correspondre aux besoins de l'utilisateur. L'exploitation
des divers éléments affichés est couverte dans les sec-
tions suivantes du manuel.
Bouton de déverrouillage
