WARNING!  Read and understand the contents of this manual before attempting to service
WL270 Water Treatment System. Failure to follow the instructions in this manual could
result in death, serious personal injury, or severe property damage.  Only trained and
qualified technicians should attempt to install, maintain, or service Waterlogic Equipment.

1. Visually inspect all electrical and water connections for signs of wear or damage.

DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  Unplug before inspection and service.

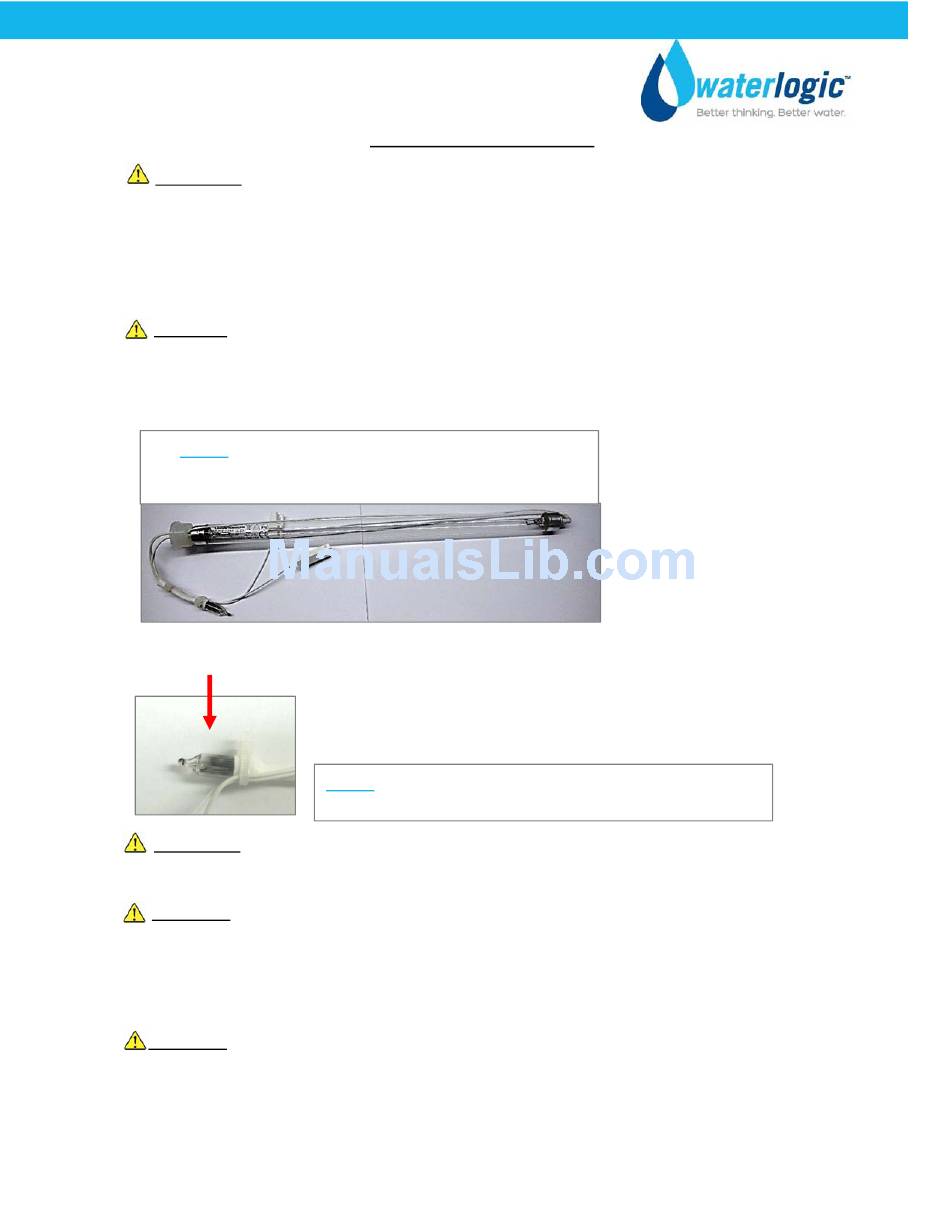

2. Waterlogic recommends changing the UV Lamp Assembly and the UV Lamp Wiring Harness must
be replaced every 12 months.


NOTE:  When replacing the UV Lamp the UV Lamp

wiring harness must also be replaced.
















WARNING!  ULTRAVIOLET RADIATION.  Protect your skin and eyes against ultraviolet rays.
Never look directly at an operating UV light.  Disconnect before removing UV Lamp.

CAUTION!  UV LAMPS ARE HAZARDOUS.  Lamps are considered Hazardous Waste and must
be disposed of accordingly.   Refer to Product MSDS sheet for details.

3. Clean the Quartz Sleeve that surrounds the UV lamp with a non‐abrasive cloth, descaling
solution, or ultrasonic bath if needed when changing UV Lamps.

CAUTION!  UV SYSTEM IS FRAGILE.  Never handle the UV lamp or Quartz Sleeve with bare
hands.  UV Lamp and quartz sleeve must be free of oils and contaminants to ensure proper
operation.  Use a soft non‐abrasive cloth to clean.

4. Inspect the Quartz Sleeve O‐ring for wear or damage and replace as necessary.

WL270 Manual
SERVICE REQUIREMENTS

NOTE:  The Glow Starter shown may appear blackened
which is normal.
                                                                    Page 12 – Revision 2‐2‐2017

Advertisement

loading

Related Manuals for WaterLogic WL270

Summary of Contents for WaterLogic WL270

  • Page 1 SERVICE REQUIREMENTS    WARNING!  Read and understand the contents of this manual before attempting to service  WL270 Water Treatment System. Failure to follow the instructions in this manual could  result in death, serious personal injury, or severe property damage.  Only trained and  qualified technicians should attempt to install, maintain, or service Waterlogic Equipment.    1. Visually inspect all electrical and water connections for signs of wear or damage.     DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  Unplug before inspection and service.    2. Waterlogic recommends changing the UV Lamp Assembly and the UV Lamp Wiring Harness must  be replaced every 12 months.      NOTE:  When replacing the UV Lamp the UV Lamp    wiring harness must also be replaced.                                      NOTE:  The Glow Starter shown may appear blackened    which is normal.     WARNING!  ULTRAVIOLET RADIATION.  Protect your skin and eyes against ultraviolet rays.   Never look directly at an operating UV light.  Disconnect before removing UV Lamp. ...
  • Page 2 5. Ensure there is adequate (minimum of 2”) clearance around the unit and clean the condenser  grill and compressor fan to provide efficient cooling system operation.    6. Sanitize the Cold Tank per instructions in the pre‐installation procedures.    7. Clean and sanitize external surfaces of the unit.  Use soap and water or chemicals that are  compatible with ABS plastic and will not damage or degrade the product surfaces.     8.  Remove and clean the Faucet.  Replace as needed.    WARNING!  SANITIZER MAY CONTAIN HAZARDOUS CHEMICALS.  Use of proper personal  protective equipment such as rubber gloves and eye protection is required.            WL270 Manual                                                                      Page 13 – Revision 2‐2‐2017 ...

  • Page 3: Replacement Components

    WLCP Part No.  Frequency of Replacement  Clean 12 months, or as required  Quartz Sleeve for 8 Watt Lamp  10‐1400  PN CT‐2002  Every 12 months   8W UV Lamp Assembly   10‐2350  PN CT‐2083  Hot Tank Assembly 1.6 Liter  Every 5 Years  HT‐3028  110V / 500W   WLCP Part No. 19‐1071  Every 12 months  Carbon Air Filter  PU‐4108  WLCP PN 19‐1052          Replacement parts can be obtained from Waterlogic or an Authorized Waterlogic Dealer.  See Parts Layouts, Drawings, and Lists for additional repair parts.    Hot Tank Service     Hot Tanks (with controls) must be replaced at least every 3‐5 years depending on usage.   Descaling  Hot Tank may be required on a regular basis depending upon filtration and local water conditions.   See Service Section.      NOTE:      At the end of this product’s life, ensure that it is disposed of in an environmentally friendly manner  which is fully compliant with all Federal/State/Local Requirements and Guidelines.      WL270 Manual                                                                      Page 14 – Revision 2‐2‐2017 ...

  • Page 4: Hot Tank Descaling Instructions

     Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Temperature Gauge   Water Pitcher or Container to collect water from the faucet   5‐gallon container or drain basin   Citric Acid Based Cleaner   ¼” Plastic Tubing, at least 4 feet in length, and assorted ¼” quick connect fittings   Sanitizing Cartridge   Food Coloring      1. Check to ensure that the Red Heater and Compressor Power Switch is the O=OFF  position.     NOTE:  Switches have internal LED that illuminates when placed in I=ON position.    2. Turn off the water supply and unplug the unit.    3. Remove top Cover    4. Remove Reservoir Lid    5. Remove Hot Tank Drain cap on back of unit and allow all water to drain from unit.    WL270 Manual                                                                      Page 15 – Revision 2‐2‐2017 ...
  • Page 5   Hot Tank fill portal to add  descaling mixture to.    10. Replace Reservoir.    11. Turn on water supply and plug in unit.    12. Allow reservoir to fill.    13. Turn on the Red Heater and Compressor Power Switch.  I=ON position.     14. Allow descaling mixture to remain in Hot Tank for 15 minutes (exposure time may  be affected by local water conditions).    15. Flush unit until all descaler is removed.      WARNING!  HOT WATER HAZARD.  Unit Produces Very Hot Water and Steam.  Always use  insulated and chemically compatible containers and let unit cool down before draining the Hot  Tank to avoid injury.      CAUTION!  MUST REPLACE HOT TANK 3‐5 YEARS DEPENDING ON USAGE.  The Hot Tank and  its controls must be replaced a minimum of every 3‐5 years depending on usage to ensure  efficient and dependable operation.      WARNING!  REINSTALL ALL PANELS AND COVERS.  Always reinstall all panels, protective  covers, and fasteners after servicing equipment.  Failure to do so could result in severe  personal injury and will void the certifications and warranty of the equipment.      WL270 Manual                                                                      Page 16 – Revision 2‐2‐2017 ...
  • Page 6 RESETTING THE HOT TANK OVERLOAD OR HIGH LIMIT SAFETY               1.  Turn off Red Heater and Compressor Power Switch O = OFF on rear of unit.   2.  Unplug the Power Cord from rear of unit.         Remove 4 Phillip Screws from the Access Panel on rear  3.  of unit and Lower Access Panel.    Locate protective metal box on rear of Hot Tank.  Push down on top of metal box to  access thermostat and overload  4.        WL270 Manual                                                                      Page 17 – Revision 2‐2‐2017 ...
  • Page 7 Press the reset button 5.    Reattach the metal box by depressing the top flap of the metal box so it snaps back into  6.  its original position on the Hot Tank.          7.  Replace the Access Panel and 4 Philips screws.   8.  Plug in the Power Cord.    Make sure the hot and cold tanks are filled with water BEFORE turning on the Red  Heater and Compressor Power Switch  9.            CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.  Red Heater and Compressor Power Switch must be in the O=OFF position    while the Hot Tank is empty.  Damage could occur within one minute and    the overload (high limit) will require manual reset if heater is turned on  with an empty Hot Tank.  10.  Verify the cooler is fully operational before installing it at the customers’ site.        WL270 Manual                                                                      Page 18 – Revision 2‐2‐2017 ...
  • Page 8 WL270 DRAWINGS AND PARTS LISTS          WL270 Manual                                                                      Page 19 – Revision 2‐2‐2017 ...
  • Page 9 12‐0001  Hot Water Safety Sticker  LP‐7169  Yes      19‐5010  Black Top Front Insert Panel  PL‐1257  Yes  5    19‐1036  Blue Top Insert Panel  PL‐1257‐A  Yes  5.1  19‐1014  Front Panel Display Sticker  LP‐7180  Yes  19‐2025  Black Drip Tray Grill  PL‐1270  Yes    6    19‐1048  Blue Drip Tray Grill  PL‐1270‐A  Yes    7  19‐2020  Black Drip Tray Body  PL‐1289‐B  Yes  WL270 Manual                                                                      Page 20 – Revision 2‐2‐2017 ...
  • Page 10 Yes    Compressor (R134a 1/8HP)  13  10‐2200  CO‐9001‐A  Yes  120V/60Hz  13.1  10‐5018  Compressor Overload  CO‐9015  Yes  13.2  10‐3003  Compressor Starter Relay  CO‐9016  Yes       14.1  19‐1025  Leak Level Sensor Bracket  ST‐8232  Yes    14.2  19‐1005  Leak Detection Floats Connection  EL‐5131  Yes  15  10‐3099  3” Filter Clip  PU‐4024  Yes      WL270 Manual                                                                      Page 21 – Revision 2‐2‐2017 ...
  • Page 11 Rubber O‐Ring for Drain Hole  PL‐1293  Yes  17.5  NA  Drain Valve Clamp 5/16”  CT‐2046  No    18  19‐1050  Hot Water Faucet Assembly  PL‐1260‐D  Yes  Ambient and Cold Faucet  19  19‐1051  PL‐1260‐E  Yes  Assembly    20  19‐1018  Upper Shelf  ST‐8211  Yes     21  12‐8058  Side Panel Plastic Handle   PL‐1123  Yes    22  10‐3083  Unit Rubber Feet  ST‐8016  Yes  WL270 Manual                                                                      Page 22 – Revision 2‐2‐2017 ...
  • Page 12 EL‐5006‐A CN  Yes    28.2  19‐1006  Ballast Wire  EL‐5076  Yes  Back Panel Access Panel for  29  19‐1022  ST‐8230  No  Electronics Service      30.1  19‐1090  Socket for Plug Connection  EL‐5029  Yes      30.2  19‐1015  Gasket for Power Socket  ST‐8052  Yes      Fuse Holder and Fuse 120V / 15A  31.1  10‐3014  EL‐5053  Yes  with One Wire      WL270 Manual                                                                      Page 23 – Revision 2‐2‐2017 ...
  • Page 13 Yes        12‐1210  UV Lamp Retaining Threaded Nut   PL‐1128  Yes    36  10‐2350  UV Lamp 8W Assembly   CT‐2083  Yes    36.1  19‐1074  Wire Harness Assembly  EL‐5079  Yes    37  10‐2500  Black O‐Ring for Quartz Sleeve  CT‐2006  Yes    38  10‐1400  Quartz Sleeve for 8W Lamp  CT‐2002  Yes    39  19‐1057  Silicon seal ‐ for Inlet Port to Tanks   PU‐4109  Yes  WL270 Manual                                                                      Page 24 – Revision 2‐2‐2017 ...
  • Page 14     Thermostat and Overload Metal  42.3  12‐6900  ST‐8289  Yes  Cover  42.4  19‐2065  Hot Tank Replacement Tube  AK‐0067  Yes      43  19‐1070  4 Liter Cold Tank  CT‐2068  No    44  19‐1076  Air filter Silicon Cap   PL‐1290  Yes    45  19‐1052  Carbon air filter  PU‐4108  Yes    46  19‐1056  Reservoir Cover Seal (Silicon)   PU‐4099  Yes  WL270 Manual                                                                      Page 25 – Revision 2‐2‐2017 ...
  • Page 15 PL‐1262  Yes    53  19‐1043  Hot Safety Push Button (Left) ‐ Red  PL‐1265  Yes    54  19‐1046  Faucet Push pin  PL‐1268  Yes    55  19‐1044  Hot Safety Push Button pin  PL‐1266  Yes    56  NA  Faucet Spring  PL‐1260‐A6  No    57  19‐1047  Faucet Bracket  PL‐1269  Yes    58  19‐1045  Hot Safety Push Button Safety Lock  PL‐1267  Yes  WL270 Manual                                                                      Page 26 – Revision 2‐2‐2017 ...
  • Page 16 Not  from John  O.D.1/4"John Guest P/N PE‐08‐BI‐ PU‐4031A  No  Shown  Guest  1000F‐B  Not  10‐7040  Silicon Tube 5/16" for Hot Water  PU‐4064  Yes  Shown  Not  19‐1003  Straight Connector for Silicon Tube  PU‐4101  Yes  Shown  Not  19‐1058  Silicon Elbow Tube 25*40  PU‐4110  Yes  Shown  Not  10‐3007  Power Cord 120V – 1825 mm  EL‐5001‐B  Yes      Shown          WL270 Manual                                                                      Page 27 – Revision 2‐2‐2017 ...
  • Page 17 WL270 WATER FLOW DIAGRAM        Storage  (11.6 L) Leak Detection  Sensor                WL270 Manual                                                                      Page 28 – Revision 2‐2‐2017 ...
  • Page 18 ADJUSTING COLD SET POINT    The cold set point can be adjusted by accessing the cold thermostat  adjustment screw Under the Decal at the rear of the WL270 Water  Treatment System.  This will NOT Void the Warranty as the current Decal states on the back  of the WL270 Water Treatment System. The factory set point is ~5°C  (41°F) and is indicated by the dot on sheet metal around the adjustment  screw and behind the decal.    Turning the adjustment screw clockwise lowers the set point temperature  and the range is approximately 20°F thru the full range of adjustment    (~7:00 to the ~5:00 positions).        You should be able to turn the screw from the factory set point of 5°C  (41°F) (~12:00 position) about 45 degrees clockwise (2:30 on a clock) to  reduce the set point temperature by 6°F and achieve the 35‐36°F setting  you are looking for.      Trial this by adjusting and then measure the water temperature 10‐15  minutes after the compressor shuts off (coldest point) to verify the set  point temperature.         Do not adjust past the Max Cold Position at 3:00 position to avoid  freezing the cold tank.    Future Production includes a Cold Tank Adjustment Sticker as shown.                WL270 Manual                                                                      Page 29 – Revision 2‐2‐2017 ...
  • Page 19 WL270 ELECTRICAL DIAGRAM          DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  PCB (Printed Circuit Board) contains High  Voltage.  Only trained and qualified technicians should attempt live testing.           WL270 Manual                                                                      Page 30 – Revision 2‐2‐2017 ...
