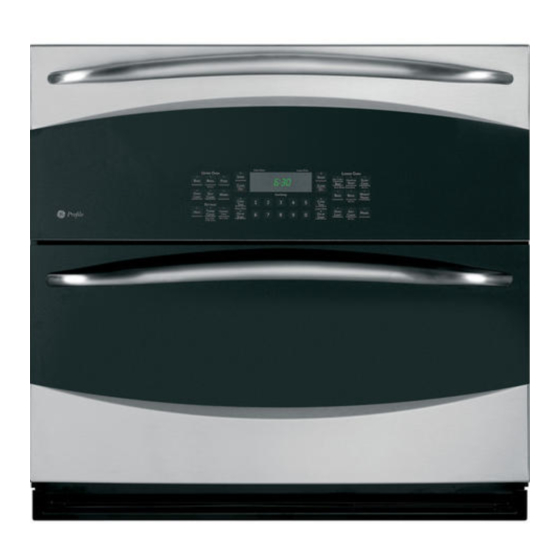

GE PT925 Installation Instructions Manual
Single double wall oven
Hide thumbs
Also See for PT925:
- Owner's manual (72 pages) ,
- Technical service manual (62 pages) ,
- Installation instructions manual (29 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Installation
Instructions
If you have questions, call GE Appliances at 800.GE.CARES (800.432.2737)
or visit our website at: GEAppliances.com
Before You Begin
Read these instructions carefully and completely.
IMPORTANT
•
instructions for local inspector's use.
IMPORTANT
•
governing codes and ordinances.
instructions with the consumer.
instructions for future reference.
Parts Included
(Appearance will vary)
Screws For Installation
(8-18 x .625 Black Dome
Phillips Head)
Lower Oven
Rack Supports
with Hex Nuts
31-110046 08-16 GEA
Hex Nuts
30" (76.2 cm)
Metal Bottom Trim Assembly
Single Double Wall Oven
PT925
• Proper installation is the responsibility of the
installer and product failure due to improper
installation is NOT covered under warranty.
grounded.
ATTENTION INSTALLER
•
All electric wall ovens must be hard wired
(direct wired) into an approved junction box.
A plug and receptacle is NOT permitted on
these products.
Materials Needed
Strain Relief Clamp for
1/2" conduit
Tools Needed
1/8" (3 mm) Drill Bit and
Electric or Hand Drill
Wire Strippers
1
Junction Box
String 72"
(183 cm)
Wire Nuts
Nut Driver 7/16"
(11 mm)
Phillips #2
Screwdriver
Advertisement
Table of Contents
Related Manuals for GE PT925
Summary of Contents for GE PT925
-
Page 1: Before You Begin
Installation Single Double Wall Oven Instructions PT925 If you have questions, call GE Appliances at 800.GE.CARES (800.432.2737) or visit our website at: GEAppliances.com Before You Begin • Proper installation is the responsibility of the Read these instructions carefully and completely. -
Page 2: Installation Instructions
Installation Instructions IMPORTANT SAFETY INSTRUCTIONS For Your Safety Electrical Requirements • Be sure your oven is installed properly by Rating plate is located on oven side trim, side front frame or lower front frame. • Be sure the oven is securely installed in a structure. -
Page 3: Pre-Installation Checklist
Installation Instructions Pre-Installation Checklist ALL INSTALLATION INFORMATION ON THE DO NOT LIFT THE DOOR BY THE HANDLE! FOLLOWING PAGES IS TO BE USED FOR SINGLE DOUBLE WALL OVEN INSTALLATION! Upper Door Do not remove Remove packaging materials. during installation Check behind hinges and under elements. -
Page 4: Wall Oven
Installation Instructions Cutout for 30” Single Double (76.2 cm) Wall Oven Cabinet Width 30” (76.2 cm) 9 1/2” Cutout (12.7 cm) Junction Box Width Max. CUTOUT Location 5" Recommended 28 1/2” WIDTH (junction box 28 1/2" MIN. (72.4 cm) Cutout Location 28 5/8"... - Page 5 Installation Instructions Cutout for 30” Single Double Oven (76.2 cm) Under Counter Only some electric cooktops may be installed over this oven. No gas cooktops are approved. See 240V / 208V Junction Box Location (junction box may be in adjacent cabinet) 25”...
- Page 6 Cabinetry Cutout for 30” Single Double Wall (76.2 cm) Oven – Over a Warming Drawer Single Double 30” (76.2 cm) Oven Over a Warming Drawer Anti-Tip Block Against Rear Wall Per Warming Drawer Requirement 2” (5.1 cm) Min. Note: Install the Per Warming oven only with spe- Drawer...
-
Page 7: Electrical Connections
Installation Instructions Electrical Connections ATTENTION INSTALLER fuses to the oven branch circuit. All electric wall ovens must be hard wired With the oven supported on a table or (direct wired) into an approved junction box. A platform in front of the cabinet opening, plug and receptacle is NOT permitted on these products. - Page 8 Installation Instructions B3 New Construction and B4 Three-Conductor Branch Four-Conductor Branch Circuit Connection Circuit Connection NOTE: If residence leads are aluminum conduc- tors, see WARNING on page 8. • When installing in new construction, or When connecting to a three-conductor branch •...
-
Page 9: Securing The Oven In The Opening
Installation Instructions Securing the Oven in the Opening Sliding the Oven Into the Installing the Metal Opening Bottom Trim a. Loop (do not tie) a 72” (183 cm) string around a. Place the bottom metal trim under air the conduit before the oven is slid into place. This will keep the conduit from falling behind Do this with the unit 4”... -
Page 10: Oven Racks
Installation Instructions Installing the Lower Oven Drilling the Pilot Holes and Rack Supports and Oven Mounting the Oven Racks NOTE: Before drilling the pilot holes, make Oven Rack Supports sure the oven is pushed as far back into the opening as it will go and centered. Place the rack support with slotted holes over the rear bolts and round holes over the front bolts. -
Page 11: Operation Checklist
Installation Instructions Pre-Test Checklist Check that the bottom trim is installed and any stickers. properly (see page 11). Check to be sure that all wiring is secure Check to be sure the mounting screws and not pinched or in contact with moving parts. -
Page 12: Door Removal
Appendix Lower Oven Door Removal and Installation Instructions DOOR REMOVAL DOOR REPLACMENT Bottom door removal is not recommended for installation of the product. NOTE: The oven door is heavy. You may need help lifting the door high enough to Open the oven door as far as it will go. slide it into the hinge slots. -
Page 13: Instrucciones De Instalación
Instrucciones Horno de pared simple doble de instalación PT925 Ante cualquier duda, llame a GE Appliances al 800.GE.CARES (800.432.2737) o visite nuestro sitio Web en: GEAppliances.com Antes de empezar Lea estas instrucciones cuidadosa y completamente. • La instalación apropiada es responsabilidad... - Page 14 Instrucciones de instalación Para su seguridad Requisitos eléctricos La placa de potencia se encuentra en la moldura lateral • Cerciórese de que su horno sea instalado del horno, el marco lateral frontal del horno o el marco frontal inferior del horno. o por un técnico de servicio.
- Page 15 Instrucciones de instalación Lista de control antes de la instalación ¡TODA LA INFORMACIÓN PARA LA INSTALACIÓN EN LAS PÁGINAS SIGUIENTES ES PARA SER USADA EN LA INSTALACIÓN Puerta superior No quitar durante Retire los materiales de embalaje. Revise detrás la instalación de las bisagras y debajo del fondo falso.
- Page 16 Instrucciones de instalación de 30” solamente Ancho del ” gabinete 30” (76,2 cm) Ubicación Max. CUTOUT Ancho 5" WIDTH Ubicación de conexión 28 1/2" MIN. del corte 28 5/8" MAX. ” recomendada de conexión Mín. puede estar para el corte JUNCTION B ”...
- Page 17 Instrucciones de instalación de 30” del gabinete del horno para los modelos de estufas aprobados. 25” ” Máx. Material de relleno para podría ser necesario si la unidad está ubicada entre gabinetes existentes. Ase- ” gúrese de que esté pegado ”...
- Page 18 Abertura para de 30” 30” contra la pared trasera calentamiento requisitos 2” Mín. Instale el horno sólo con los requerimientos enumerados en de calentamiento la etiqueta que se ubica en la parte superior del horno. 1” del horno Puede necesitarse una separación para asegurarse de que los apoyos del horno por encima de la ubicación de la profundidad y altura interior requerida.
- Page 19 Instrucciones de instalación Desconecte el interruptor del circuito o retire los fusibles que alimentan el circuito ramal del horno. Todos los hornos eléctricos de pared deben Con el horno enfrente de la abertura del gabinete, sobre una mesa o plataforma permitido en estos productos.
- Page 20 Instrucciones de instalación construcción y de circuito de tres conductores ramal de cuatro conductores Si los cables domésticos son conductores de aluminio, ver la ADVERTENCIA en la página 8. • Cuando se instale en una construcción nueva, o Cuando conecte un circuito derivado de tres •...
- Page 21 Instrucciones de instalación interior de la abertura piloto y montar el horno a. Coloque una cuerda de 72” a. Coloque el reborde de metal inferior debajo (183 cm) alrededor del conductor antes de del separador de aire, con el costado deslizar el horno en su lugar.
- Page 22 Instrucciones de instalación piloto y montar el horno horno del horno inferior piloto, cerciórese de que el horno se horno centrado. Coloque el soporte de la bandeja con los la moldura lateral, para los tornillos #8 que se Utilizando una llave de tuercas de 7/16” (11 proporcionan.
-
Page 23: Lista De Control Antes De La Prueba
Instrucciones de instalación Lista de control antes de la prueba Retire cualquier cinta de protección y eti- Inspeccione la moldura de fondo para queta que todavía esté presente. cerciorarse de que está instalada apropiadamente (ver página 11). Revise para asegurarse de que todos los alambres estén bien conectados y Inspeccione para cerciorarse de que los no aplastados o en contacto con partes... - Page 24 Apéndice Instrucciones de instalación y de remoción de la puerta del horno inferior No se recomienda quitar la puerta inferior La puerta del horno es pesada. para la instalación del producto. Abra la puerta del horno en su totalidad. la empuñadura. Presione ambas trabas de la bisagra hacia Levante la puerta del abajo en dirección del marco de la puerta...
