3B SCIENTIFIC

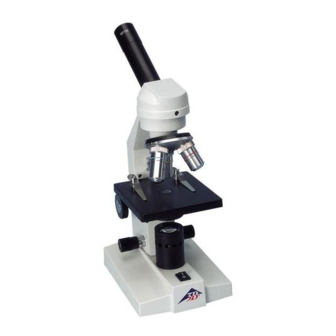

Monokulares Kursmikroskop, M 100 (115 V, 50/60 Hz) 1005401
Monokulares Kursmikroskop, M 100 (230 V, 50/60 Hz) 1005402
Bedienungsanleitung
07/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
Vorsicht! Die Lampe erhitzt sich während des
Gebrauchs. Verbrennungsgefahr!
•
Während und nach Gebrauch des Mikro-
skops Lampe nicht berühren.
2. Beschreibung, technische Daten
Das monokulare Kursmikroskop ermöglicht die
zweidimensionale Betrachtung von Objekten
(dünne Schnitte von Pflanzen- oder Tieren) in
40- bis 400-facher Vergrößerung.
Das Mikroskop 1005401 ist für eine Netzspan-
nung von 115 V (±10 %) ausgelegt, 1005402 für
230 V (±10 %).
Stativ: Ganzmetallstativ, Stativarm fest mit Fuß
verbunden, Scharfstellung über beidseitig am Stativ
®
PHYSICS
angeordnete Triebknöpfe für Grob- und Feintrieb
Tubus: Monokularer Schrägeinblick 45°, Kopf
um 360° drehbar
Okular: Weitfeld-Okular WF 10x 18 mm mit
Zeiger
Objektive: Objektivrevolver mit 3 achromati-
schen Objektiven 4x / 0,10, 10x / 0,25, 40x /
0,65 (mit Präparateschutz)
Vergrößerung: 40x, 100x, 400x
Objekttisch: 110x120 mm
teklemmen
Beleuchtung: Im Fuß integrierte 20 W Wolfram-
Glühbirne, Netzanschluss 1005401: 115 V,
50/60 Hz, 1005402: 230 V, 50/60 Hz
Kondensor: Hellfeld-Kondensor N.A. 0,65, Iris-
blende, Filterhalter und Blaufilter
Abmessungen: ca. 175 x 135 x 370 mm³
Masse: ca. 2,9 kg
1

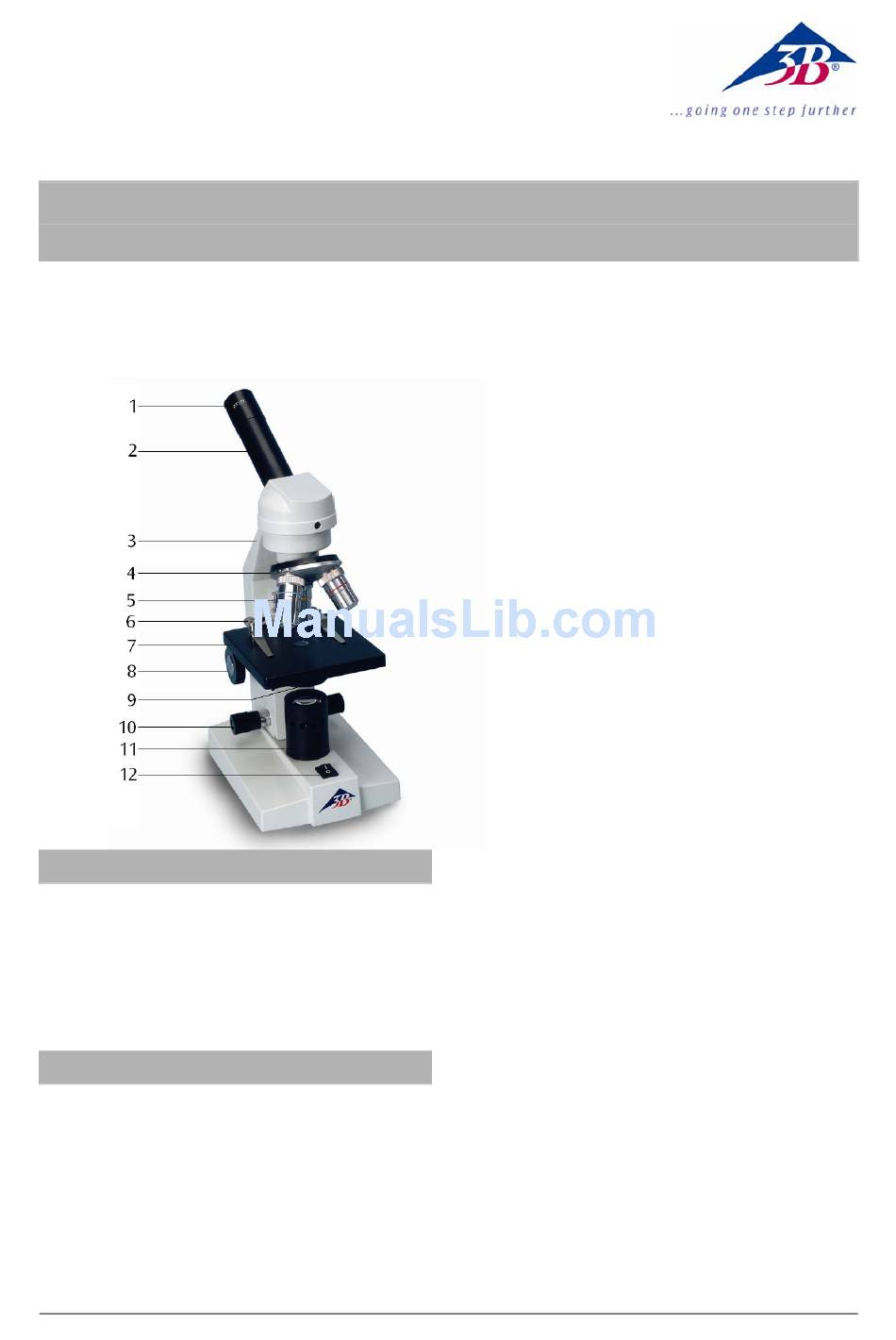

1 Okular
2 Tubus
3 Stativ
4 Revolver mit Objektiven
5 Feststellschraube für Ob-
jekttisch
6 Präparateklemmen
7 Objekttisch
8 Triebknopf für Grobtrieb
9 Kondensor mit Irisblende
und Filterhalter
10 Triebknopf für Feintrieb
11 Beleuchtung
12 Netzschalter
2
mit 2 Präpara-
