ADVERTENCIA
riesgo de arrancar la herramienta accidentalmente.

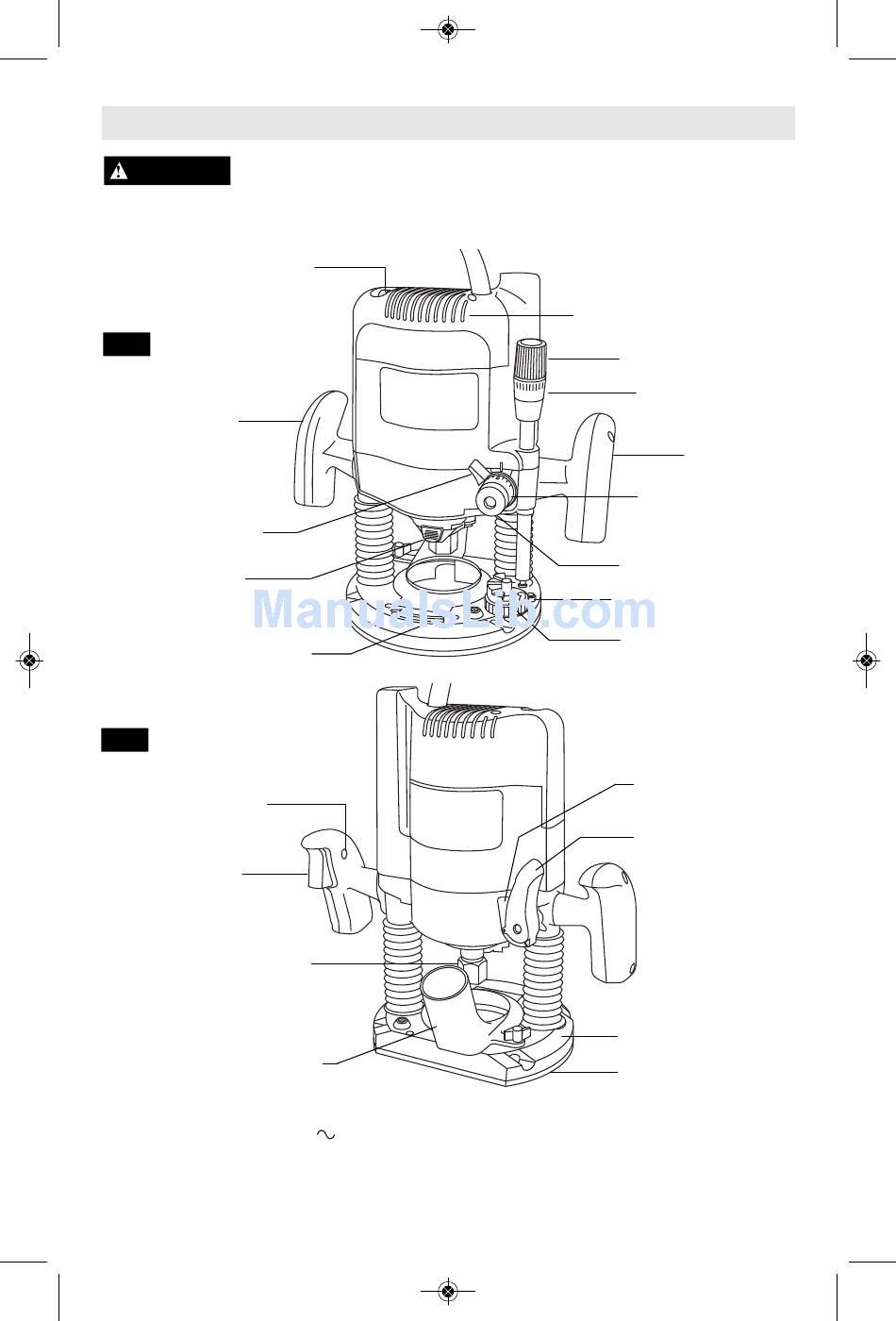

DIAL DE CONTROL
DE VELOCIDAD
FIG. 1
MANGO
IZQUIERDO
CIERRE DE AJUSTE
GRUESO
CIERRE DEL HUSILLO
SENTIDO DE ROTACIÓN
DE LA BROCA
FIG. 2
BOTÓN DE "FIJACIÓN
EN ENCENDIDO"
INTERRUPTOR GATILLO
DE ENCENDIDO Y
APAGADO
MANDRIL
PORTAHERRAMIENTA
CUBIERTA DE
EXTRACCIÓN DE POLVO
Numéro de modèle:
Tension nominale:
Intensité nominale:
El diámetro del cortador debe ser al menos 1/4" más pequeño que la abertura para la broca y el cortador.
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
Fresadoras
1619EVS
120 V 60Hz
15 A
ABERTURAS DE VENTILACIÓN
Vitesse à vide:
Capacités de la douille:
-48-
POMO DE AJUSTO FINO
INDICADOR DE
AJUSTE FINO
MANGO DERECHO
INDICADOR DE AJUSTE
GRUESO
POMO DE AJUSTE GRUESO
BOTÓN DE ANULACIÓN
DEL RESORTE
TORRETA DE TOPE DE
PROFUNDIDAD
PALANCA DE
ANULACIÓN DEL CIERRE
DE PENETRACIÓN
PALANCA DE FIJACIÓN
DE LA PROFUNDIDAD DE
PENETRACIÓN
BASE
SUBBASE
n 8,000-21,000/min
0
1/4", 3/8", 1/2", 8mm
