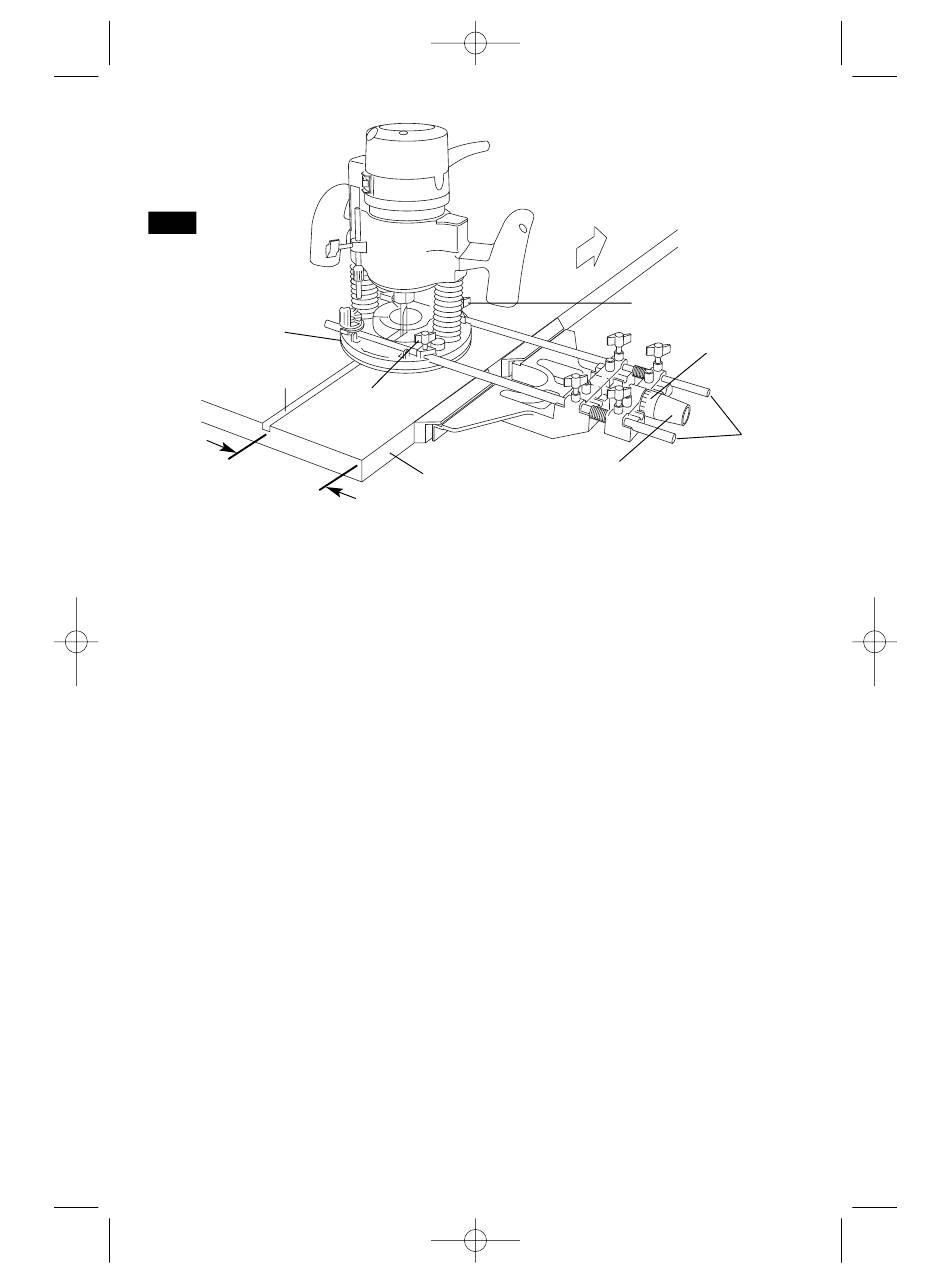

FIG. 27
BASE
CORTE
ANCHURA
DESEADA
GUÍA DE FRESADORA DE LUJO
(No incluida, disponible como accesorio)
La guía de fresadora de lujo Bosch es un accesorio
opcional que guiará la fresadora paralela a un borde
recto o le permitirá a usted crear círculos y arcos.
La guía de fresadora de lujo se suministra con dos
varillas y tornillos para sujetar dicha guía (Fig. 27).
Además, cuenta con un pomo y un indicador de
ajuste fino para posicionar con precisión la guía de
borde en relación con la broca. Con la guía instalada y
ajustada, la fresadora debe hacerse avanzar
normalmente, manteniendo la guía en contacto con el
5/20/03 9:06 AM Page 62
TORNILLO
DE APRIETE
MANUAL
6mm
PIEZA DE
TRABAJO
-62-
SENTIDO DE
AVANCE
TORNILLO DE
APRIETE MANUAL 6mm
POMO DE
AJUSTE FINO
borde de la pieza de trabajo en todo momento. La
guía de fresadora de lujo también puede posicionarse
directamente debajo de la base de la fresadora para
realizar operaciones donde se necesite un corte cerca
del borde de la pieza de trabajo o en dicho borde.
La guía de fresadora de lujo incluye una cubierta de
extracción de polvo y el adaptador de manguera de
aspiración VAC002.
Para obtener instrucciones completas de instalación y
funcionamiento, sírvase consultar las instrucciones
que se incluyen con este accesorio.
INDICADOR DE
AJUSTE FINO
VARILLAS
DE GUÍA
DE LA
FRESADORA
