RAMASSAGE DE POUSSIÈRE LORS
DU MOULURAGE DE CHANTS
! AVERTISSEMENT
est en marche ou branchée. Pour éviter d'emmêler
les tuyaux, n'utilisez pas ce capuchon d'extraction en
même temps qu'un autre capuchon d'extraction, quel
qu'il soit.

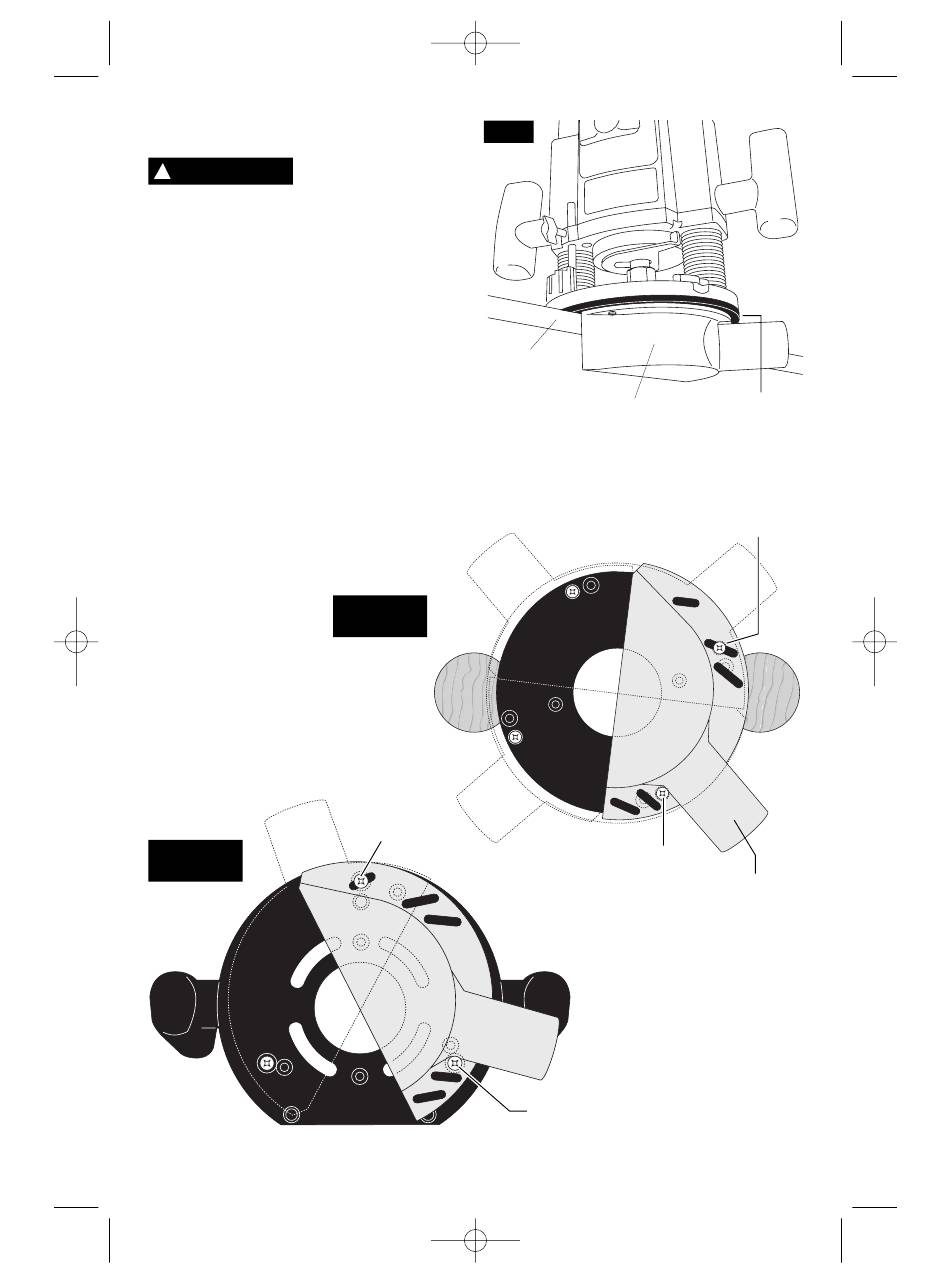

Le capuchon de ramassage de poussière RA1170
(accessoire en option) est utilisé pour ramasser la
poussière produite lors du moulurage de chants (Fig.
24).
MONTAGE DU CAPUCHON D'ASPIRATION DES
POUSSIÈRES
Vous pouvez fixer le capuchon pour toupillage de
chants à des emplacements différents suivant vos
besoins ou préférences. Ce capuchon est fixé sur
deux des trous de vis de l'embase qui servent à
monter la sous-embase de la défonceuse. Choisissez
l'emplacement désiré pour le capuchon. Desserrez et
enlevez les deux vis de l'embase de la défonceuse et
fixez le capuchon d'aspiration des poussières – sur la
sous-embase de la défonceuse – à l'aide des vis
fournies avec le capuchon. Serrez fermement les vis.
(Figures 25 et 26).
FIG. 25
PLUNGE BASE
5/20/03 9:06 AM Page 40
Éloignez-vous de la zone du
fer tant que la défonceuse
FIG. 26
OTHER BASES
VIS
4mm x 16mm
CAPUCHON
D'EXTRACTION
DE POUSSIÈRE
SUB-BASE
-40-
FIG. 24
CHANT DE LA
PIÈCE
CAPUCHON
D'EXTRACTION
DE POUSSIÈRE
VIS
4mm x 16mm
VIS
4mm x 16mm
SOUS-EMBASE
DE LA
DÉFONCEUSE
VIS
4mm x 16mm
CAPUCHON
D'EXTRACTION
DE POUSSIÈRE
