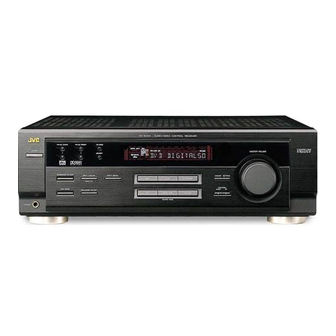

AUDIO/VIDEO CONTROL RECEIVER
RECEPTEUR DE CONTROL AUDIO/VIDEO
RX-6020VBK
STANDBY
PTY–PTY SEARCH–PTY
STANDBY/ON
FM MODE
PHONES
RX-6020V AUDIO/VIDEO CONTROL RECEIVER
FM/AM TUNING
FM/AM PRESET
FM MODE
MEMORY
SURROUND ON/OFF
INPUT ANALOG
INPUT DIGITAL
DVD MULTI
DVD
INPUT ATT
SURROUND MODE
SPEAKERS ON/OFF
CD
TAPE/CDR
SOURCE NAME
INSTRUCTIONS
MANUAL D'INSTRUCTIONS
MASTER VOLUME
ADJUST
SETTING
VCR
TV SOUND
CONTROL
DOWN
UP
FM
AM
For Customer Use:
Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.
Model No.
Serial No.
LVT0851-002A
[C]

Advertisement

Table of Contents
loading

Related Manuals for JVC RX-6020VBK

Summary of Contents for JVC RX-6020VBK

  • Page 1 AUDIO/VIDEO CONTROL RECEIVER RECEPTEUR DE CONTROL AUDIO/VIDEO RX-6020VBK FM/AM TUNING FM/AM PRESET STANDBY PTY–PTY SEARCH–PTY STANDBY/ON SURROUND ON/OFF INPUT ANALOG FM MODE INPUT ATT SURROUND MODE SPEAKERS ON/OFF PHONES INSTRUCTIONS MANUAL D’INSTRUCTIONS RX-6020V AUDIO/VIDEO CONTROL RECEIVER FM MODE MEMORY INPUT DIGITAL...
  • Page 2 Wall or obstructions Mur, ou obstruction cause harmful interference Spacing 15 cm or more Dégagement de 15 cm ou plus RX-6020VBK Front Avant Stand height 15 cm or more Hauteur du socle: 15 cm ou plus Floor...

  • Page 3: Table Of Contents

    Table des matières Identification des parties ... 2 Pour commencer ... 3 Avant l’installation ... 3 Vérification des accessoires fournis ... 3 Mise en place des piles dans la télécommande ... 3 Connexion des antennes FM et AM ... 4 Connexion des enceintes ...

  • Page 4: Identification Des Parties

    Identification des parties Panneau avant FM/AM TUNING FM/AM PRESET FM MODE STANDBY MEMORY STANDBY/ON SURROUND ON/OFF INPUT ANALOG INPUT ATT SURROUND MODE SPEAKERS ON/OFF PHONES Télécommande A/V CONTROL STANDBY/ON RECEIVER TEST CENTER AUDIO EFFECT REAR L REAR R MENU ENTER SUBWOOFER RETURN SLEEP...

  • Page 5: Pour Commencer

    Pour commencer Avant l’installation Précautions générales • N’INSERER AUCUN objet métallique à l’intérieur de l’ampli-tuner. • NE PAS DEMONTER l’ampli-tuner ni ne retirer les vis, les couvercles ou le compartiment. • NE PAS EXPOSER l’appareil à la pluie ou à l’humidité. Emplacement •...

  • Page 6: Connexion Des Antennes Fm Et Am

    Pour commencer Connexion des antennes FM et AM Antenne cadre AM (fournie) Insérer les languettes du cadre dans les fentes de la base pour assembler l’antenne cadre AM. Si la réception AM est mauvaise, connecter un fil extérieur recouvert de vinyle (non fourni).

  • Page 7: Connexion Des Enceintes

    Connexion des enceintes Après avoir connecté les enceintes avant, l’enceinte centrale, les enceintes arrière et/ou un caisson de grave, régler correctement leurs informations pour obtenir le meilleur effet Surround possible. Pour plus de détails, se référer aux pages 12 à 14. ATTENTION: Utiliser des enceintes avec l’impédance d’enceinte (SPEAKER IMPEDANCE) indiquée sur les prises d’enceintes.

  • Page 8: Connexion Des Appareils Audio/Vidéo

    Pour commencer Connexion des appareils audio/vidéo Mettre hors tension tous les appareils avant la connexion. Connexions analogiques Connexion des appareils audio Utiliser des câbles munis de fiches cinch (non fournis). Connecter la fiche blanche à la prise audio gauche et la fiche rouge à la prise audio droite.

  • Page 9: Connexion Du Cordon D'alimentation Secteur

    Lecteur de DVD Lecteur de DVD MONITOR AUDIO RIGHT LEFT FRONT CENTER (REC) WOOFER REAR (PLAY) RIGHT LEFT VIDEO SUBWOOFER Å A la sortie audio du canal avant gauche/droit (ou à la sortie audio mixée) ı A la sortie vidéo Remarque: Pour profiter des logiciels codés avec Dolby Digital ou DTS Digital Surround, il faut connecter le lecteur de DVD en utilisant la prise...

  • Page 10: Opérations De Base

    Opérations de base Panneau avant Témoin STANDBY Affichage RX-6020V AUDIO/VIDEO CONTROL RECEIVER FM/AM TUNING FM/AM PRESET FM MODE ANALOG STANDBY DIGITAL AUTO PRO LOGIC MEMORY LINEAR PCM S.WFR DIGITAL STANDBY/ON SURROUND ON/OFF INPUT ANALOG INPUT DIGITAL DVD MULTI INPUT ATT SURROUND MODE SPEAKERS ON/OFF PHONES...

  • Page 11: Ajustement Du Volume

    Modification du nom de la source Si un enregistreur de CD a été connecté aux prises TAPE/CDR sur le panneau arrière, changer le nom de source qui apparaît sur l’affichage. Appuyer sur TAPE/CDR (SOURCE NAME). • S’assurer que “TAPE” apparaît sur l’affichage. Maintenir pressée SOURCE NAME (TAPE/ CDR) jusqu’à...

  • Page 12: Interruption Momentanée Du Son-Sourdine

    Opérations de base Interruption momentanée du son —Sourdine Il est possible de couper le son momentanément. Appuyer sur MUTING sur la télécommande pour couper le son de toutes les enceintes et du casque d’écoute connecté. • “MUTING” apparaît sur l’affichage et le volume est coupé...

  • Page 13: Réglages De Base

    Réglages de base Panneau avant Affichage RX-6020V AUDIO/VIDEO CONTROL RECEIVER FM/AM TUNING FM/AM PRESET FM MODE ANALOG STANDBY DIGITAL AUTO PRO LOGIC MEMORY LINEAR PCM S.WFR DIGITAL STANDBY/ON SURROUND ON/OFF INPUT ANALOG INPUT DIGITAL DVD MULTI INPUT ATT SURROUND MODE SPEAKERS ON/OFF PHONES Touches de...

  • Page 14: Réglage De L'information Des Enceintes

    Réglages de base A partir de la télécommande: Appuyer sur ANALOG/DIGITAL. Le réglage actuel apparaît sur l’affichage. • Chaque fois que la touche est pressée, le mode d’entrée alterne entre l’entrée analogique (“ANALOG”) et l’entrée numérique (“DIGITAL AUTO”). DIGITAL AUTO : Choisir ce réglage pour le mode d’entrée numérique.
  • Page 15 Taille des enceintes Enregistrer la taille de toutes les enceintes connectées. • Si les enceintes sont changées, enregistrer de nouveau les informations des enceintes. Appuyer répétitivement sur SETTING jusqu’à ce que “FRNT SP (enceintes avant)”, “CNTR SP (enceinte centrale)” ou “REAR SP (enceintes arrière)” (avec le réglage actuel) apparaisse sur l’affichage.
  • Page 16 Réglages de base Fréquence de transition Les petites enceintes ne peuvent pas reproduire les sons graves très bien. Alors, si l’on utilise des petites enceintes dans n’importe quelle position, cet ampli-tuner réassigne automatiquement les éléments graves, assignés aux petites enceintes, sur des grandes enceintes. Pour utiliser cette fonction correctement, il faut régler ce niveau de la fréquence de transition en fonction de la taille des petites enceintes connectées.

  • Page 17: Ajustements Sonores

    Ajustements sonores Panneau avant Affichage RX-6020V AUDIO/VIDEO CONTROL RECEIVER FM/AM TUNING FM/AM PRESET FM MODE ANALOG STANDBY DIGITAL AUTO MEMORY LINEAR PCM S.WFR DIGITAL STANDBY/ON SURROUND ON/OFF INPUT ANALOG INPUT DIGITAL DVD MULTI INPUT ATT SURROUND MODE SPEAKERS ON/OFF PHONES INPUT ATT Une fois que chacun des réglages suivants a été...

  • Page 18: Utilisation Du Tuner

    Utilisation du tuner Panneau avant FM/AM FM/AM TUNING PRESET 5/∞ 5/∞ (haut/bas) (haut/bas) FM MODE RX-6020V AUDIO/VIDEO CONTROL RECEIVER FM/AM TUNING FM/AM PRESET FM MODE ANALOG STANDBY DIGITAL AUTO MEMORY LINEAR PCM S.WFR DIGITAL STANDBY/ON SURROUND ON/OFF INPUT ANALOG INPUT DIGITAL DVD MULTI INPUT ATT SURROUND MODE...

  • Page 19: Sélection Du Mode De Réception Fm

    Appuyer de nouveau sur MEMORY pendant que le numéro du canal choisi clignote sur l’affichage. Le numéro du canal choisi s’arrête de clignoter. La station est attribuée au numéro de canal choisi. TUNED STEREO ANALOG S.WFR Répéter les étapes 1 à 4 pour mémoriser plus de stations.

  • Page 20: Création De Champs Sonores Réalistes

    Création de champs sonores réalistes Il est possible d’utiliser les modes Surround suivant pour créer un champ sonore réaliste: Dolby Surround • Dolby Pro Logic II • Dolby Digital DTS Digital Surround Modes DAP (Processeur accoustique numérique) All Channel Stereo Dolby Surround Dolby Pro Logic II* Dolby Pro Logic II intègre un format de lecture multicanaux...
  • Page 21 Modes DAP (Processeur acoustique numérique) Les modes DAP ont été conçus pour créer les éléments importants de l’acoustique Surround. Le son entendu dans un cinéma, un café-concert, un club de danse ou un pavillon est constitué de son direct et de son indirect — réflexions premières et réflexions arrière.

  • Page 22: À Propos Des Relations Entre La Disposition Des Enceintes Et Des Modes Surround

    Création de champs sonores réalistes À propos des relations entre la disposition des enceintes et des modes Surround Les modes Surround disponibles varient en fonction du nombre d’enceintes utilisées avec cet appareil. S’assurer que les informations des enceintes sont réglées correctement (voir pages 12 à 14). •...

  • Page 23: Utilisation Du Dolby Pro Logic Ii, Dolby Digital Et Dts Digital Surround

    Avant de commencer, se rappeler... • S’assurer que les informations des enceintes sont réglées correctement (voir pages 12 à 14). • Il n’est pas possible d’ajuster le niveau de sortie de l’enceinte centrale quand “CNTR SP” est réglé sur “NONE”. •...
  • Page 24 Création de champs sonores réalistes Appuyer sur SOUND. Les touches numériques sont actives pour l’ajustement sonore. Appuyer sur TEST pour vérifier si le son entendu de toutes les enceintes a le même niveau. “TEST TONE L” clignote sur l’affichage et une tonalité de test sort des enceintes dans l’ordre suivant: TEST TONE L TEST TONE C...

  • Page 25: Utilisation Des Modes Dap Et All Channel Stereo

    Utilisation des modes DAP et All Channel Stereo Une fois que le mode DAP et All Channel Stereo ont été ajustés, les ajustements sont mémorisés pour chaque source. • Il n’est pas possible d’utiliser les modes DAP et All Channel Stereo si les enceintes arrière ne sont pas connectées ou sont hors service.

  • Page 26: Utilisation Du Mode De Lecture Dvd Multi

    Utilisation du mode de lecture DVD MULTI Cet ampli-tuner possède un mode de lecture DVD MULTI permettant la reproduction du mode de sortie analogique discrète du lecteur de DVD. Avant de reproduire un DVD, se référer aussi au mode d’emploi fourni avec le lecteur de DVD. Mise en service du mode de lecture DVD MULTI Il est possible d’ajuster le mode de lecture DVD MULTI pendant la...

  • Page 27: Système De Commande À Distance Compu Link

    Système de commande à distance COMPU LINK Le système de commande à distance COMPU LINK vous permet de commander les appareils audio JVC à travers le capteur de télécommande de l’ampli-tuner. Pour utiliser ce système de commande à distance, il faut connecter les appareils audio JVC par les prises COMPU LINK-4 (SYNCHRO) (voir ci-dessous) en plus des connexions utilisant les câbles munis de fiches cinch (voir page 6).

  • Page 28: Système De Commande À Distance Av Compu Link

    Système de commande à distance AV COMPU LINK Le système de commande à distance AV COMPU LINK permet de commander les appareils vidéo JVC à travers le capteur de télécommande de l’ampli-tuner. Pour utiliser ce système de commande à distance, il faut connecter les appareils vidéo que l’on souhaite commander en suivant les illustrations ci-dessous et la procédure ci-dessous.
  • Page 29 Le système de commande à distance AV COMPU LINK permet d’utiliser les cinq fonctions de base décrites ci-dessous. Commande à distance du téléviseur, lecteur de DVD et magnétoscope en utilisant cette télécommande • Diriger la télécommande directement sur le capteur de télécommande de chaque appareil (voir page 29 pour les détails).

  • Page 30: Commande D'appareils Audio/Vidéo Jvc

    Commande d’appareils audio/vidéo JVC Il est possible d’utiliser la télécommande pour commander d’autres appareils JVC. Commande d’appareils audio IMPORTANT: Pour commander les appareils audio JVC en utilisant cette télécommande: • Il faut connecter les appareils audio JVC par les prises COMPU LINK (SYNCHRO) (voir page 25) en plus de connexions avec les câbles munis de fiches cinch (voir page 6).

  • Page 31: Commande D'appareils Vidéo

    Platine cassette Avant de d’utiliser les commandes ci-dessous, s’assurer que le nom de la source à été réglé correctement. Voir page 8. Après appuyer sur TAPE/CDR, il est possible d’utiliser les touches suivantes pour commander la platine cassette: 3 3 3 3 3 : Démarrer la lecture.

  • Page 32: Guide De Dépannage

    Guide de dépannage Utiliser ce tableau pour aider à résoudre les problèmes de fonctionnement quotidiens. Si certains problèmes ne peuvent pas être résolus, contacter un centre de réparation JVC. PROBLEME L’appareil ne se met pas sous tension. Aucun son ne sort des enceintes. Le son sort seulement d’une enceinte.

  • Page 33: Spécifications

    Spécifications Amplificateur Puissance de sortie Audio Sensibilité d’entrée audio/Impédance (1 kHz): DVD, VCR, TV SOUND, CD, TAPE/CDR: 220 mV/47 k Entrée audio (DIGITAL IN)* : Coaxial: DIGITAL 1 (DVD): Niveau de sortie audio: TAPE/CDR, VCR: Rapport signal sur bruit (’66 IHF/’78 IHF): DVD, VCR, TV SOUND, CD, TAPE/CDR: 87 dB/78 dB Fréquence en réponse (8 ): DVD, VCR, TV SOUND, CD, TAPE/CDR: 20 Hz à...
  • Page 34 Spécifications Tuner FM (IHF) Plage d’accord: Sensibilité utile: Sensibilité utile à 50 dB: Rapport signal sur bruit (IHF-A pondéré): Distorsion harmonique totale: Séparation stéréo à REC OUT: Sélectivité de canal alterné: Réponse en fréquence: Tuner AM Plage d’accord: Sensibilité utile: Rapport signal sur bruit: Général Alimentation:...
  • Page 35 VICTOR COMPANY OF JAPAN, LIMITED 0102NHMMDWJEIN EN, FR...
