Delta-q QuiQ User Manual

SAVE THESE IMPORTANT

SAFETY INSTRUCTIONS

This manual contains important safety and operating
instructions – read before using charger.
Warning:
Use charger only with an algorithm selected that is
appropriate to the specific battery type. Other usage may cause
personal injury and damage. Lead acid batteries may generate
explosive hydrogen gas during normal operation. Keep sparks,
flames, and smoking materials away from batteries. Provide
adequate ventilation during charging. Never charge a frozen battery.
Study all battery manufacturers' specific precautions, ie. maximum
charge rates and if cell caps should be removed while charging.
Danger:
Risk of electric shock. Connect charger power cord to
an outlet that has been properly installed and grounded in
accordance with all local codes and ordinances. A grounded outlet
is required to reduce risk of electric shock – do not use ground
adapters or modify plug. Do not touch uninsulated portion of output
connector or uninsulated battery terminals. Disconnect the AC
supply before making or breaking the connections to the battery. Do
not open or disassemble charger. Do not operate this charger if the
AC supply cord is damaged or if the charger has received a sharp
blow, been dropped, or otherwise damaged in any way – refer all
repair work to the manufacturer, or qualified personnel. This
appliance is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a
person responsible for their safety. Children should be supervised
to ensure that they do not play with the appliance.
Operating Instructions-
CAUTION: Charger enclosure may be hot during charging. Use hand protection if handling the charger while charging.
1. Extension cords must be 3-wire cord no longer than 30m(100') at 10AWG or 7.5m(25') at 16AWG per UL guidelines.
2. Only connect ONE QuiQ charger to a single 15A circuit or the circuit may become overloaded.

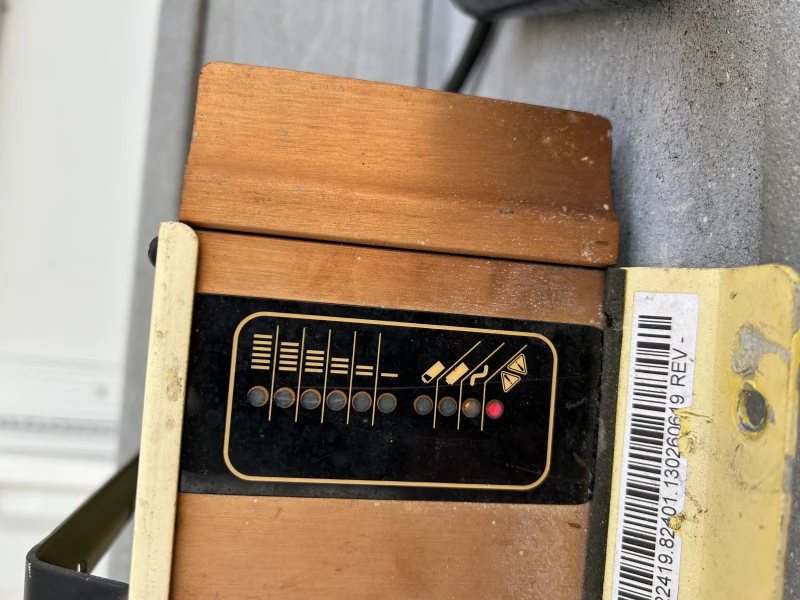

3. Charger 10-LED Display:
User's Guide
LED Colour Indication (following "Power-On Self Test")
Ammeter Solid:
(Amber)
Flashing:
80% Charge Solid:
(Amber)
Flashing:
100% Charge Solid:
(Green)
Flashing:
AC On Solid:
(Amber)
Flashing:
Fault Flashing:
(Red)
INFORMATIONS IMPORTANTES
DE SÉCURITÉ
Ce manuel contient des instructions importantes
concernant la sécurité et le fonctionnement.
Attention:
Utiliser le chargeur seulement avec un algorithme
approprié au type spécifique de batterie. D´autres types de batteries
pourraient éclater et causer des blessures ou dommages. Les
batteries peuvent produire des gaz explosifs en service normal. Ne
jamais fumer près de la batterie et éviter toute étincelle ou flamme
nue à proximité des batteries. Fournissez une ventilation adéquate
du chargement. Ne jamais charger une batterie gelée. Prendre
connaissance des mesures de précaution spécifiées par le fabricant
de la batterie, p. ex., vérifier s´il faut enlever les bouchons des
cellules lors du chargement, et les taux de chargement.
Danger:
Risque de chocs électriques. Ne pas toucher les
parties non isolées du connecteur de sortie ou les bornes non
isolées de la batterie. Toujours connecter le chargeur à une prise de
courant mise à la terre. Déconnectez la source AC avant de faire ou
défaire les connections à la batterie en chargement. Ne pas utiliser
le chargeur si le cordon d'alimentation AC est endommagé ou si le
chargeur est abîmé suite à une chute ou autre indicent. Ne pas
ouvrir ni désassembler le chargeur – référer toute réparation aux
personnes qualifiées. Cet appareil n'est pas destiné à un usage par
des personnes (dont les enfants) avec des facultés motrices,
sensorielles ou mentales réduites, ou ayant une expérience et des
connaissances insuffisantes, à moins qu'elles sont sous la
supervision ou reçoivent les instructions sur l'utilisation de
l'appareil d'un répondant garant de leur sécurité. Les enfants
devraient être surveillés afin qu'il ne jouent en aucun temps avec
l'appareil.
Displays approximate scale of current output during
bulk phase.
High internal charger temperature. Output reduced.
Also displays algorithm #1-6 for 11 seconds if no
battery is connected.
Bulk charge phase complete, 80% charged. In
Absorption phase.
With no battery connected, indicates algorithm #
selected by number of flashes.
Charging complete. Charger in Maintenance Mode.
Absorption phase complete. In Finish phase
AC Power good
Low AC Voltage, check voltage and extension cord
length (see above for guidelines).
Charger error. Reset charger power and refer to
Troubleshooting Instructions below.
