DanGer
If you smell gas:
1. shut off gas to the appliance.
shut off gas to the appliance.
2. extinguish any open flame.
3. �pen lid.
�pen lid.
4. If odor continues�� keep away from the
If odor continues�� keep away from the
appliance and immediately call your gas
supplier or fire department.
• always read and understand the WarnInGs and saFeTY InsTrUCTI�ns that are con-
tained in this Manual before attempting to use this Gas Barbecue Grill�� to prevent pos-
sible bodily injury or property damage.
• always keep this Manual in or near the Grill�� for convenient future reference.
3022

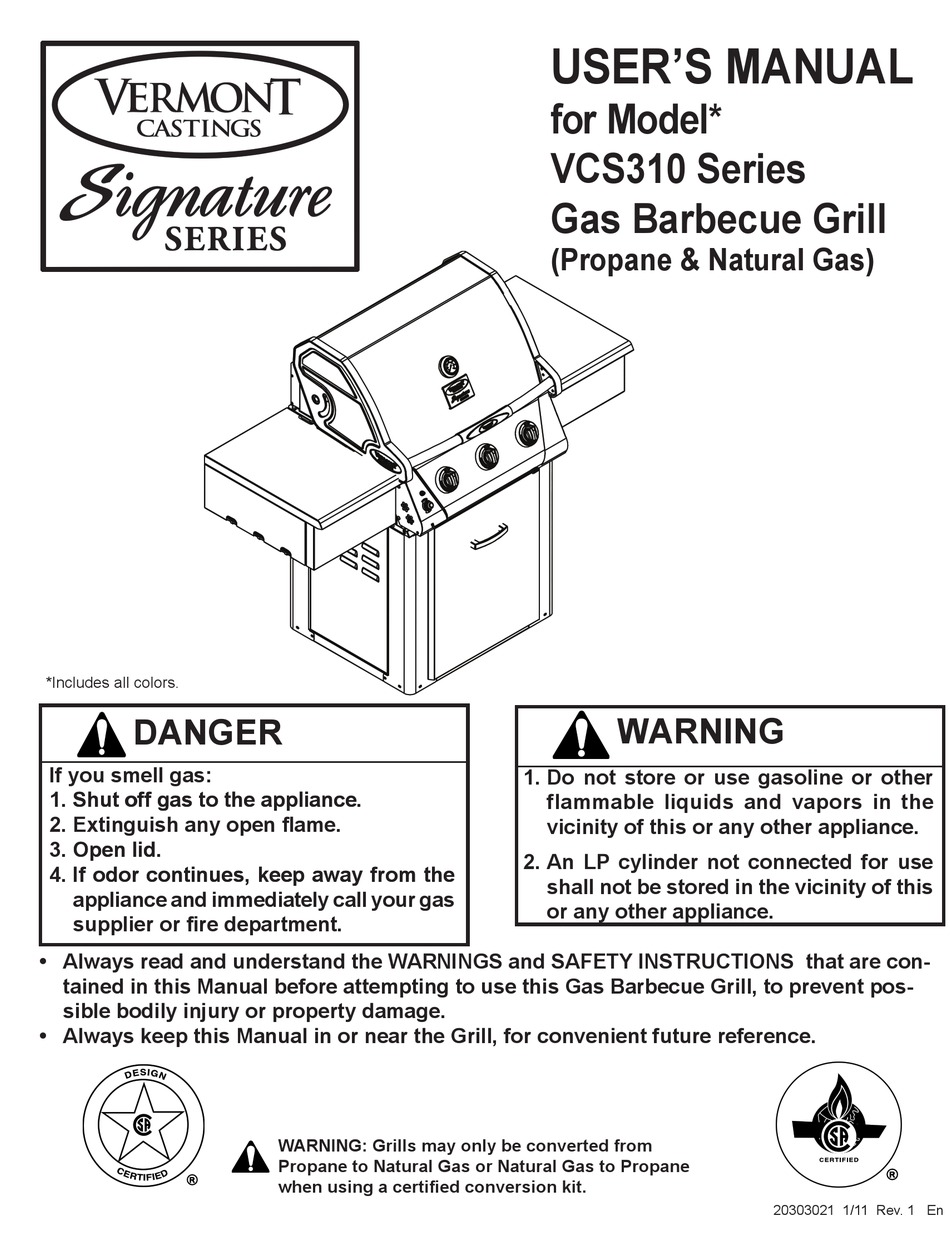

VCS310 cover
WarnInG: Grills may only be converted from
Propane to natural Gas or natural Gas to Propane
when using a certified conversion kit.
User's ManUal
for Model*
VCs310 series
Gas Barbecue Grill
(Propane & natural Gas)
WarnInG
1. Do not store or use gasoline or other
flammable liquids and vapors in the
vicinity of this or any other appliance.
2. an lP cylinder not connected for use
shall not be stored in the vicinity of this
or any other appliance.
20303021 1/11 Rev. 1 En

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Signature VCS310 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Vermont Castings Signature VCS310 Series

Summary of Contents for Vermont Castings Signature VCS310 Series

  • Page 1 User’s ManUal for Model* VCs310 series Gas Barbecue Grill (Propane & natural Gas) *Includes all colors. WarnInG DanGer If you smell gas: 1. Do not store or use gasoline or other 1. shut off gas to the appliance. shut off gas to the appliance.

  • Page 2: Table Of Contents

    Table of Contents Table of Contents ....................2 Parts Identification .....................3 safety Important Warnings ..............4 Clearance Requirements ............5 Safety ...................6 Fuels ..................9 Gas Hookup Connecting the Gas Supply ..........11 LP Gas Supply Connection ..........11 Natural Gas Supply Connection .........12 Test for Leaks ..............12 �peration Control Functions ...............13...

  • Page 3: Parts Identification

    Parts Identification Warming Rack Cooking Grates Side Shelf Burner Control Knobs Igniter LP Cylinder Location Model VCs310 B375 VCS310 parts 20303021...
  • Page 4 Warnings This Gas Barbecue Grill will provide you with many hours of pleasure and enjoyment, if it is used in accordance with the Warnings and Operating Instructions contained in this Manual. Always comply with all of the Warnings and Operating Instructions contained in this manual to prevent personal injury or property damage.
  • Page 5 Warnings a. saFe l�CaTI�ns F�r Use �F THIs �UTD��r GrIll DanGer • never install a free-standing outdoor propane Grill in an “island” configuration�� (i.e. where it is enclosed in any type of construction), to prevent a fire or gas explosion. •...

  • Page 6: Safety

    Safety saFe Use �F Pr�Pane (lP) Gas DanGer • Never install a propane cylinder that is more than 80 % full, as the contents may lack adequate room for expansion when exposed to heat. Propane vapor may then be vented through the pressure release valve, which could accumulate in a pool and later result in a fire or explosion.
  • Page 7 Safety C. saFe Use �F naTUral (nG) Gas (continued) WarnInG • Always promptly shut off the gas supply and immediately extinguish all flames if you smell gas. • Always seek assistance from your gas supplier or your local Fire Department if the gas smell persists, because of the danger of fire or explosion.
  • Page 8 Safety e. eleCTrICal saFeTY WarnInG • Always confirm that this Grill has been grounded in accordance with applicable local Codes or, in the absence of local Codes, with the National Electrical Code, ANSI/NFPA No. 70 or the Canadian Electri- cal Code, CSA C22.1, when an external electrical source is being utilized for the Rotisserie Motor. 1.

  • Page 9: Fuels

    Safety Pr�Pane Gas FUel Figure 2 WarnInG Check hose for breaks or To Main Burner wear before each use. Manifold Never use Natural Gas in a Grill that has been configured to burn Propane Gas, (and never use Propane Gas in a Grill that has been configured to use Type 1 Connector Natural Gas) to avoid possible bodily...
  • Page 10 Safety Pr�Pane Gas FUel (continued) DanGer Never install a freestanding outdoor propane Grill in an “island” configuration, (i.e. where it is enclosed in any type of construction), to prevent a fire or gas explosion. a) Never store a spare LP - Gas Cylinder under or near this appliance b) Never fill the cylinder beyond 80% full;...

  • Page 11: Lp Gas Supply Connection

    Gas Connection Connecting the Propane (lP) Gas supply C�nneCTInG THe GrIll T� a Pr�Pane (lP) Gas Figure 4 CYlInDer 1. Always secure the propane tank in the tank locator hole in the bottom pan of the cylinder-compartment. (Portable gas grill only.) 2.
  • Page 12 Gas Connection Connecting the Grill to the natural (nG) Gas supply C�nneCTInG THe GrIll T� THe MaIn Gas sUPPlY T� C�nneCT: Figure 6a 1. Retract the Sleeve on the Socket as shown in Figure 6a. Retract Sleeve 2. Insert Plug and release the Sleeve. (Fig. 6b) 3.

  • Page 13: Control Functions

    BUrner C�nTr�l ValVes (Fig. 7) On VCS310 Series, three valves independently control gas flow to each burner. The OFF position is indicated above each knob. A full range of flame adjustment is available from High to Low, (by turning a knob counterclockwise).

  • Page 14: Lighting The Main Burners

    Operation lighting the Main Burners n�TICe: When lighting the grill for the first time, burn with the main burners on HIGH for at least 30 minutes, to burn off any manufacturing residues. WarnInG Figure 8 Never stand directly over the Grill when lighting the main burners, to avoid exposure to possible flare- ups.

  • Page 15: Turning The Burners Off

    Operation Turning the Burners �ff 1. Always turn the burner control knob(s) to the OFF position before turning off the main supply valve when cooking has been completed. 2. Promptly turn OFF the gas supply valve at the propane cylinder or at the main natural gas supply line.

  • Page 16: Lighting The Rotisserie Burner

    Operation lighting the rotisserie Burner (if applicable) The Rotisserie burner provides the steady, even heat required to cook poultry and roasts to self-basted perfection. WarnInG Never stand directly over the Grill when lighting the main burners, to avoid exposure to possible flare- ups.

  • Page 17: Rotisserie Setup

    Operation rotisserie setup (if equipped) NOTICE Rotisserie Motor Bracket The rotisserie assembly includes a coun- Figure 12a terweight for large or irregular foods; us- ing the counterweight reduces strain on Rotisserie Motor Bracket for Built- the motor which is rated to turn a maxi- In Models mum of 12 lbs.

  • Page 18: Lighting The Side Burner

    Operation rotisserie setup (continued) WarnInG • Never attempt to use the rotisserie burner for any purpose other than rotisserie cooking. • Never use the main burners while using the Rotisserie burner, as that could result in igniting the drip- pings, or overheating your Grill. •...

  • Page 19: Cooking

    Cooking Methods of Cooking With its combination of burners and accessories your gas grill can provide for virtually every conceivable style of cooking. • The powerful Main burners deliver the middle and high range of temperatures desired for traditional barbecuing. This includes searing and finishing steaks, hamburgers, pork chops and the like, or grilling chicken parts, sausages, or kebabs with more moderate heat.
  • Page 20 Cooking One of the keys to extending your range of grilling capabilities is a fundamental understanding of the two common methods of cooking, Direct and Indirect cooking. In the Direct cooking method, food is placed directly above the heat source. This method is used in searing for example where you require high and immediate heat to quickly brown the outside layer of meats thereby sealing in their juices to enhance flavor.

  • Page 21: Grilling Tips

    Cooking Grilling Tips: A few helpful hints will ensure that your grilling results are perfect every time. • Apply a light coating of cooking oil to your cooking grids before grilling, to prevent foods from stick- ing. • Cook similar portion sizes together, so they all cook evenly. •...

  • Page 22: Cooking Time Chart

    Cooking Time Chart Weight/ Cooking Type of Food Cooking Time Thickness Temperature Beef Rare: 4–7 min. Burgers 1 inch 400–450° F. Medium: 7–10 min. Well Done: 10–12 min. Roasts Rare: 18–20 min./lb. Blade, 350° Medium: 20–25 min./lb. Sirloin Tip Well Done: 25–30 min./lb. Steaks Rare: 4–7 min.
  • Page 23 Cooking Time Chart Weight/ Cooking Cooking Time Type of Food Thickness Temperature Pork 1 inch 400–450° F. 25–30 min. Chops 1 inch Steak 400–450° F. 12–15 min. 12–14 lb. Medium: 20–25 min./lb. Whole ham 325–350° F. Bone in Well Done: 25–30 min./lb. 4–5 lb.
  • Page 24 Cooking Time Chart Cooking Cooking Type of Food Comments Temperature Time Vegetables Asparagus 325–350° F. Cut off ends of stems. Lay across 6–8 min. the grills. Beans 325–350° F. Wrap in foil with butter or marga- 30–35 min. rine. Turn over once. Carrots 325–350°...

  • Page 25: Care & Maintenance

    Care & Maintenance Care & Cleaning WarnInG Always perform the following periodic inspections and preventive maintenance procedures to prevent flashback fires from occurring and to assure that your Grill will operate properly: 1. Always allow sufficient time for the Grill to cool to a safe temperature before handling or cleaning any of its components.

  • Page 26: Side Burners

    Care & Maintenance Figure 16 WarnInG An impairment of flow through the venturi tube could cause a fire to occur beneath the Grill, due to a flash- back of gas. Always keep all ports on the sides of the burner open (Fig.

  • Page 27: Drip Tray

    Care & Maintenance DrIP TraY The drip tray and grease cup, located under the burner pan in Figure 19 the bottom of the Grill body are provided to catch excess cooking fats and juices. The drip tray is accessible from the rear of the Grill. It is necessary to lift up the pan slightly while pulling it out.

  • Page 28: Burner Adjustment

    Care & Maintenance Maintenance Figure 20 BUrner aDjUsTMenT NOTICE It may be necessary to adjust the burners periodically, to com- pensate for variables in gas characteristics. If you notice the burner flame pattern is irregular (Refer to Page 14, Figures 9a, 9b &...

  • Page 29: Troubleshooting Guide

    Troubleshooting Guide Pr�BleM P�TenTIal CaUse aCTI�n reQUIreD Gas supply turned off Burner will not light Turn on fuel supply and retry. Out of propane Confirm the flow of gas by smell or by listening for the hiss of gas being emitted. Allow gas to clear before attempting to relight.
  • Page 30 Troubleshooting Guide Pr�BleM P�TenTIal CaUse aCTI�n reQUIreD Confirm that the venturi tubes are not blocked by insects Blockage in the burner or gas Uneven burn pat- or other debris. Use a special venturi brush to clean. tern system (Fig. 15) Flashback fire Use a wire brush or toothpick to probe the orifice in the gas valve.

  • Page 31: Warranty

    u limited lifetime Warranty • Rust through on all Exterior Stainless Steel Components • All Cast Iron End Caps • Stainless Steel Cabinetry & Lid u 10 Year Warranty • Porcelain Coated Firebox and Rear Lid Assembly (Burn through or Rust through) •...
  • Page 32 MHsC 149 Cleveland Drive • Paris, Kentucky 40361 www.mhsc.com...
