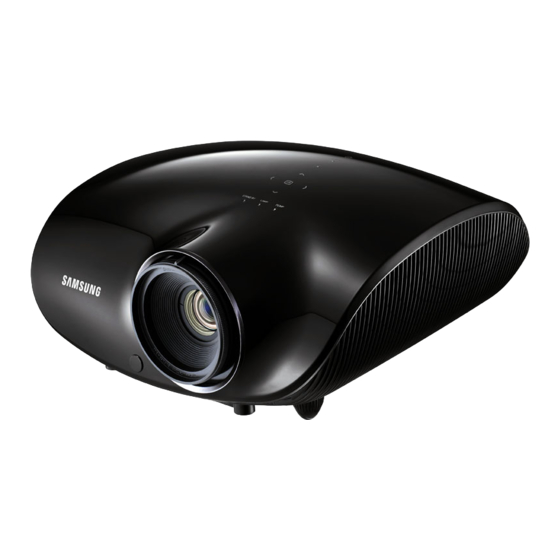

SP-A600B
DLP Projector
사용자 매뉴얼

Advertisement

Table of Contents
loading

Related Manuals for Samsung SP-A600

Summary of Contents for Samsung SP-A600

  • Page 1 SP-A600B DLP Projector 사용자 매뉴얼...

  • Page 2: Table Of Contents

    차례 주요 안전 사항 사용설명서를 읽기 전에 ......... . . 1-1 보관...

  • Page 3: 주요 안전 사항

    본 설명서에 있는 내용은 성능 개선을 위해 사전 예고 없이 변경될 수 있습니다. ⓒ2009 삼성전자주식회사 본 설명서의 저작권은 삼성전자(주)에 있습니다. 삼성전자(주)의 사전 허가 없이 설명서 내용의 일부 또는 전부를 무단 사용하거나 복제하는 것은 금지되어 있습니다. SAMSUNG 로고는 삼성전자(주)의 등록상표입니다. 보관 및 관리 외관 및 렌즈손질 부드러운 마른 헝겊으로 닦으세요.

  • Page 4: 안전을 위한 주의사항

    내부청소는 구입한 대리점이나 서비스센터에 문의하세요. (유료) 먼지나 이물질 등이 내부에 끼어있다면 연락하세요. • 안전을 위한 주의사항 안전을 위한 주의사항에 사용되는 아이콘 의 미 아이콘 명칭 지키지 않았을 경우 사용자가 사망하거나 중상을 입을 수 있습니다. 경고 지키지 않았을 경우 사용자가 부상을 당하거나 재산상의 손해를 입을 수 있습니다. 주의...
  • Page 5 손상된 전원 코드나 플러그, 헐거운 콘센트는 전원 코드를 무리하게 구부리거나 잡아당기거 사용하지 마세요. 나 무거운 물건에 눌리지 않도록 하세요. 감전, 화재가 발생할 수 있습니다. 코드가 손상되어 화재, 감전의 원인이 됩니다. 전원플러그를 뽑을 때나 끼울 때 젖은 손으로 제품을 옮기는 경우에는 반드시 전원을 끄고 만지지...
  • Page 6 먼지, 습기(사우나 등), 기름, 연기가 많은 곳이 먼지가 많은 장소에 설치하지 마세요. 나 물(빗물)이 튀는 곳, 차량에는 설치하지 마 세요. 화재, 감전의 위험이 있습니다. 주의 테이블보나 커튼 등으로 통풍구가 막히지 않 제품을 이동 시 떨어뜨리지 마세요. 도록 하세요. 고장 및 상해를 입을 수 있습니다. 제품...
  • Page 7 주의 제품에서 이상한 소리, 타는 냄새, 연기가 나면 기기 내부에 물, 이물질 등이 들어간 경우 우선 즉시 전원 코드를 뽑고 서비스센터로 연락하 기기 본체 의 전원스위치를 끄고 전원플러그 세요. 를 콘센트에서 뺀 후 서비스센터에 연락해 주 세요. 감전, 화재가 발생할 수 있습니다. •...
  • Page 8 어떠한 커버도 절대 열지 마십시오. 배기구는 제품 내부의 뜨거운 바람이 배출되 는 곳으로 제품이 동작되는 중에는 신체부위 제품 내부에는 고압이 흐르고 있으므로 위 • 가 닿지 않도록 주의하세요. 험합니다. 제품의 전원을 끈 후에도 배기구는 뜨거우므 열에 약한 물체를 제품 근처에 두지 마세요. 로...

  • Page 9: 설치 및 연결하기

    설치 및 연결하기 구성품 확인 제품의 포장을 풀고, 모든 구성품이 있는지 확인하세요. 포장상자는 나중에 이동할 경우를 대비하여 보관하세요. 프로젝터 부속품 제품 설치안내서 제품 보증서 사용자 설명서 (BP59-00137A) 전원선 리모컨 (BP59-00132A), 건전지 청소천 (BN63-01798B) 1개 별매품 D-Sub 케이블 HDMI 케이블 컴포넌트 케이블 S-영상...

  • Page 10: 프로젝터 설치하기

    2-2-1 프로젝터 설치하기 스크린과 투사 광이 수직이 될 수 있도록 설치해 주세요. 렌즈는 화면의 중앙에 맞추어 주세요. • 화면과 수직으로 설치되어 있지 않을 경우 화면이 직사각형이 되지 않을 수도 있습니다. • 스크린을 밝은 곳에 설치하지 마세요. 화면이 밝게 되어 잘 보이지 않습니다. •...

  • Page 11: 초점 조정하기

    2-2-3 초점 조정하기 줌 손잡이 : 줌 손잡이를 돌려 줌 범위 안에서 이미지를 원하는 크기 로 조정할 수 있습니다. 초점링 : 스크린의 화상이 선명하게 될 때까지 초점링을 돌리세요. 지정된 투사거리(스크린 크기와 투사거리 참조)를 벗어난 위치에 제품을 설치하게 되면 초점 조절이 안될 수 있습니다. 스크린...

  • Page 12: 램프 교환 방법

    가로 세로 TELE WIDE OFFSET ' 스크린 크기 INCHES 1016 1762 1355 1270 1107 2203 1694 1524 1328 2643 2032 1778 1550 3084 2371 2032 1771 3524 2710 2286 1992 1121 3965 3048 2540 2214 1245 4405 3387 2794 2435 1370 4846 3726...
  • Page 13 - 램프 타입 : 220W UHP 램프를 교체 하기 전에 항상 전원선이 분리 되어 있는지 확인 하세요. • 전원이 분리 되어도 램프 주변의 온도는 고온이기 때문에 냉각을 위해 최소 1시간이 지난 후 교체 작업을 진행하세요. • 프로젝터의 램프는 제품 밑면에 위치해 있습니다. •...
  • Page 14 새로운 램프의 결합 순서는 분해순서의 반대로 진행해 주세요. 설치 및 연결하기...

  • Page 15: Pc 연결하기

    PC 연결하기 1. 프로젝터 뒷면의 [PC IN] 입력 단자와 PC의 모니터 출력 단자를 PC 영상 선으로 연결하세요. 2. 연결이 모두 끝나면 프로젝터와 PC의 전원을 연결하세요. 본 제품은 플러그 앤 플레이를 지원하므로 Windows XP를 사용할 경우 PC에서 드라이버를 설정할 필요가 없습니다. 사용하기...

  • Page 16: 지원하는 디스플레이 모드

    3. [고급] 버튼을 클릭하세요. 새로운 설정 관련 창이 나타납니다. 4. [모니터] 탭을 클릭한 다음 프로젝터에서 지원하는 디스플레이모드 표의 <수직 주파수(Vertical Frequency)>를 참고하여 <화면 재생 빈 도>를 설정하세요. <화면 재생 빈도> 대신 수직 주파수와 수평 주파수를 설정할 수 있는 경우 둘 다 설정하세요. 5.
  • Page 17 수평 주파수 수직 주파수 클럭 주파수 디스플레이 모드 표시 형식 극성 (수평/수직) (KHZ) (HZ) (MHZ) VESA 640 x 480 72Hz 37.861 72.809 31.500 VESA 640 x 480 75Hz 37.500 75.000 31.500 VESA CVT 720 x 576 60Hz 35.910 59.950 32.750 VESA 800 x 600 56Hz...

  • Page 18: 전원 연결

    수평 주파수 수직 주파수 클럭 주파수 디스플레이 모드 표시 형식 극성 (수평/수직) (KHZ) (HZ) (MHZ) VESA GTF 1280 x 960 72Hz 72.072 72.000 124.540 VESA CVT 1280 x 960 75Hz 75.231 74.857 130.000 VESA 1280 x 1024 60Hz 63.981 60.020 108.000 VESA GTF 1280 x 1024...

  • Page 19: Hdmi/Dvi연결하기

    1. 전원선를 프로젝터 뒷면의 전원단자에 꽂으세요. HDMI/DVI연결하기 1. HDMI/DVI 선으로 연결 프로젝터 뒷면 [HDMI 1/DVI IN] 단자와 디지털 출력 단자 기기의 DVI 출력 단자를 HDMI/DVI선으로 연결하세요. • HDMI 선으로 연결 프로젝터 뒷면 [HDMI 1/DVI IN] 혹은 [HDMI IN 2] 단자와 디지털 출력 단자 기기의 HDMI 출력 단자를 HDMI선으로 연결하세요. •...

  • Page 20: 비디오/캠코더/케이블 수신기 연결하기

    비디오/캠코더/케이블 수신기 연결하기 1. 프로젝터 뒷면의 [VIDEO IN(황색)]입력 단자와 비디오 기기의 영상(황색)출력 단자를 영상선으로 연결하세요. 비디오 기기에 S-영상 출력단자가 있는 경우 프로젝터의 [S-VIDEO IN]입력 단자와 연결하세요. 보다 좋은 화면으로 볼 수 있습니다. 2. 연결이 모두 끝나면 프로젝터와 비디오 기기의 전원을 연결하세요. 사용하기...

  • Page 21: 제품의 특장점

    사용하기 제품의 특장점 최신의 DLP 기술을 적용한 광학엔진 • •1920x1080 패널을 채용합니다. •최고의 영상을 구현하기 위해서 segment color wheel을 적용합니다. •고휘도 구현을 위해서 램프를 채용합니다. 220W 정확한 색재현 능력 • •영상 제작 단계에서 사용되는 방송규격과 일치하는 색 좌표를 구현할 수 있도록 색상 재현 부문에 주안점을 두어 화질 튜닝을 합니 다.
  • Page 22 명칭 설 명 1. 표시등 - STAND BY (청색) - LAMP (청색) - TEMP (적색) 표시등의 동작상태를 참조하세요. 2. 초점링 초점을 맞출 때 사용합니다. 3. 리모컨 수신부 4. 렌즈 5. 높이 조정용 다리 높이 조정용 다리의 위치를 올리거나 내려 영상의 높이를 조정 할 수 있습니다. 6.

  • Page 23: 리모컨

    리모컨 1. ON 버튼 (|) 전원을 켤 때 사용합니다. 2. AUTO 버튼 자동으로 화면을 조정합니다. (<PC> 모드에서만 동작합니다.) 3. MENU 버튼 ( 메뉴화면을 나타낼 때 사용합니다. 4. 이동 ( ) 버튼 )/ ( 메뉴의 각 항목으로 이동하거나 선택할 때 사용합니다. 5.

  • Page 24: 표시등의 동작상태

    표시등의 동작상태 표시등의 동작상태 :켜져 있음 :깜박거림 :꺼져있음 내 용 STAND BY LAMP TEMP 전원 공급 정상 상태로 프로젝터 동작을 위해서 리모컨이나 프로젝터의 전원 버 튼을 누르면 약 30초 후 화면이 나타납니다. 프로젝터가 정상적으로 동작되고 있는 상태입니다. 프로젝터를 켜기 위해서 리모컨이나 프로젝터의 전원 버튼을 누른 후, 프로젝터 가...

  • Page 25: 화면 조정 메뉴(Osd:on Screen Display) 사용하기

    구분 상태 조치방법 조치 1 프로젝터 내부의 냉각 팬 계통 시 전원선을 뽑았다가 꽂은 후, 프로젝터를 다시 동작 시켜도 동일 증상이 계속 발 스템이 비정상인 상태 생할 경우 판매점이나 서비스센터로 문의하세요. 조치 2 램프를 감싸고 있는 램프 커버가 프로젝터 밑면의 나사 잠금 상태를 확인하고 이상이 없는 경우 판매점이나 서비 정상적으로...
  • Page 26 3-5-1. 입력 설 명 메뉴 외부입력 목록 프로젝터에 연결된 기기를 선택하여 볼 수 있습니다. HDMI1 HDMI2 • < >- < >-<컴포넌트>- <S-영상>-<영상>-< > 외부입력 편집 프로젝터에 연결된 기기들의 명칭을 편집할 수 있습니다. >-<케이블 셋톱박스>- <위성 셋톱박스>-<PVR 셋톱박스>-<AV 리시버>-<게임>-< • < >- <...
  • Page 27 설 명 메뉴 모드 프로젝터에 맞추어 둔 화면상태를 선택하거나, 사용자가 원하는 대로 화면의 분위기를 바꿉니다. • <모드> ▷ <Vivid> : 보다 생생한 화면을 보고 싶을 때 선택합니다. ▷ <선명한 화면> : 표준 화면보다 좀 더 밝고 선명한 화질을 원할때 선택 합니다 ▷...
  • Page 28 설 명 메뉴 화면 잡음 제거 점선이 나오거나 화면이 떨릴 때 화면 잡음 제거를 <동작>으로 설정하면 보다 좋은 화질로 볼 수 있습니다. <PC> 모드에서는 설정할 수 없습니다. • <끄기> - <동작> 블랙 레벨 화면이 너무 밝게 보이면, 블랙레벨을 더 어둡게 설정하면 됩니다. <PC>...
  • Page 29 3-5-3. 설정 사용하기...
  • Page 30 설 명 메뉴 설치 설치 위치의 다양한 응용을 지원하기 위해 투사 이미지를 수직/수평으로 역상시킵니다. <전면 바닥 >: 정상 이미지 • <전면 천장 >: 수평/수직역상 이미지 • <후면 바닥 >: 수평역상 이미지 • <후면 천장> : 수직역상 이미지 • 광원 설정 램프에서...
  • Page 31 설 명 메뉴 색상 표준 입력 신호 표준에 맞는 색상으로 바꿀 수 있습니다. <HD > : 1986년 미국, 일본, 캐나다의 공동안으로 ITU-R에 제출한 High Definition(고선명) 1125라인 텔 • 레비전 규격 <SMPTE_C> : Society of Motion Picture and Television Engineers(영화 텔레비전 기술자 협회)에서 표준 •...
  • Page 32 설 명 메뉴 버저 제품 본체의 버튼을 누를 때 소리를 켜거나 끌 수 있습니다. • <끄기> - <동작> 정보표시 외부입력 신호, 화면크기, 밝기 등의 상태를 볼 수 있습니다. 사용하기...

  • Page 33: 문제 해결

    문제 해결 고장 신고 전 확인사항 서비스를 요청하기 전에 아래 사항들을 먼저 확인해 보세요. 문제가 해결되지 않는다면 가까운 삼성전자 서비스 센터로 문의하세요. 문제 해결 설치 및 연결 전원이 들어오지 않아요. 전원선의 연결 상태를 확인해 주세요. 프로젝터를 천장에 설치하고 싶어요. 천장걸이용 지지대는 별매품 이므로 판매점에 문의하세요. 외부기기가...
  • Page 34 문제 해결 화면과 외부 화면이 나오지 않아요. 프로젝터의 전원 선이 빠져 있는지 확인하세요. 기기 입력 선택이 잘못 되었나 확인하세요. 프로젝터의 뒷면에 연결선이 제대로 연결되어 있는지 확인하세요. 리모컨 건전지가 다 소모되었는지 확인하세요. <색농도>, <밝기> 조정이 최소로 설정되어 있지 않나 확인하세요. 색상이 좋지 않아요. <색상>, <명암>...

  • Page 35: 제품규격

    기타정보 제품규격 모델명 SP-A600B 패널 크기 16.5 mm 해상도 FHD (1920x1080) 제조사 텍사스인스트루먼트(Texas Instrument) 램프 타입 220W UHP (Theater mode : 187W) 수명 시간 3,000 시간 제조사 Philips 화면 색상 62.2 M 색상 (1920 x 1080 x 3 x 10bit) 해상도...
  • Page 36 삼성 프로젝터에서 사용하는 DMD 패널은 수십만개의 미세한 거울로 이루어져 있습니다. 다른 많은 영상 표현 소자와 마찬가지로, DMD 패널은 동작하지 않는 불량 화소를 포함할 수 있습니다. 불량 화소를 판별하는 조건과 DMD 패널이 포함할 수 있는 불량 화소의 수량은 규격상 정해진 기준에 의해 DMD 패널 생산 업체와 당사에 의해 제품 출하시에 엄격하게 관리되고 있습니다. 일부 화면상 표 시되지...

  • Page 37: Rs-232C 명령어 표

    RS-232C 명령어 표 통신 포맷 (RS232C 표준에 따름) 전송 속도 : 9,600 bps • 패리티 비트 : 없음 • 데이터 길이 : 8 데이터 비트, 1 정지 비트 • 흐름 제어 : 없음 • 전송 방식 및 데이터 포맷 1. 명령어 전송 구조 [7 bytes - 16진수] 0x08 0x22 cmd1...
  • Page 38 CONTROL ITEM CMD1 CMD2 CMD3 VALUE 입력 외부입력목록 HDMI HDMI 1 0x0A 0x00 0x01 HDMI 2 컴포넌트 컴포넌트 0x02 0x03 S-영상 S-영상 영상 영상 0x04 0x05 CONTROL ITEM CMD1 CMD2 CMD3 VALUE 화면 모드 Vivid 0x0B 0X00 0x00 선명한 화면 0X00 0X00 표준...
  • Page 39 CONTROL ITEM CMD1 CMD2 CMD3 VALUE 화면 저장 사용자1 OSD 표시 0x0B 0x09 0x00 확인 취소 사용자2 OSD 표시 0x01 확인 취소 사용자3 OSD 표시 0x02 확인 취소 초기화 0x0A 0x00 화면크기 16:9 0x0B 0x00 확대1 확대2 와이드 맞춤 Anamorphic 화면잡음...
  • Page 40 CONTROL ITEM CMD1 CMD2 CMD3 VALUE 설정 설치 전면바닥 0x0C 0x00 0x00 전면천장 후면바닥 후면천장 광원설정 극장모드 0x01 0x00 고휘도모드 수직키스톤 '-50~50 0x02 0x00 (0~100) 바탕화면 로고 0x03 0x00 파란색 검정색 테스트패턴 Crosshatch 0x04 0x00 화면 크기 적색 녹색 파란색 백색...
  • Page 41 CONTROL ITEM CMD1 CMD2 CMD3 VALUE 설정 색상 표준 0x0C 0x0B 0x00 SMPTE-C 초기 설정 OSD 표시 0x0C 0x00 확인 취소 부가 기능 메뉴 언어 English 0x0D 0x00 0x00 Deutsch Nederlands Español Français Italiano Svenska Português Русский 中国语 中國語 （繁 體）...
  • Page 42 CONTROL ITEM CMD1 CMD2 CMD3 VALUE 부가 기능 자동 켜짐 끄기 0x0D 0x04 0x00 동작 슬립 타이머 끄기 0x05 0x00 10분 20분 30분 LED 표시등 끄기 0x06 0x00 동작 버저 끄기 0x07 0x00 동작 정보 표시 0x08 0x00 기타정보...

  • Page 43: 고객 등록

    고객 등록 온라인 고객등록은 이렇게... http://www.samsung.com/sec 접속한 다음, 먼저 회원가입을 하세요. 삼성전자 인터넷 홈페이지 http://www.samsung.com/sec 본 고객등록을 위해서는 먼저 인터넷이 연결되어 있어야 합니다. 서비스 센터 안내 삼성전자 서비스는 고객의 입장에서 한 번 더 생각하고 확실한 기술과 따뜻한 인간미, 완벽한 고객시스템을 바탕으로 최상의...
  • Page 44 유료 처리 신규 제품 구입 없이 기존에 사용하던 제품을 버리고자 하는 경우, 관할 동사무소에 연락하시어 처리하시면 됩니다. 삼성전자의 [녹색경영] 삼성전자는 1992년 6월 환경 경영 체제 구축을 통해 환경오염 사고를 예방하고, 지속적인 개선을 위한 '환 경방침'을 발표한 데 이어 1996년 5월 [녹색경영]을 선언하였습니다. 삼성전자의...
