Laddomat 21 har till uppgift att...
...vid uppeldning snabbt låta pannan nå hög arbets-
temperatur.
...under laddning förvärma det kalla tankvattnet till
pannbotten så att inte pannan rostar sönder p.g.a.
kondens.
...ladda till tanken med hög och jämn temperatur samt
lågt flöde för att få optimal skiktning i tanken.
...efter avslutad eldning föra över eftervärmen i pannan
till tanken.
...vid strömavbrott och pumpstopp föra över värmen i
pannan till tanken med självcirkulation.
Anslutning till
panntoppen
Anslutning till
pannbotten

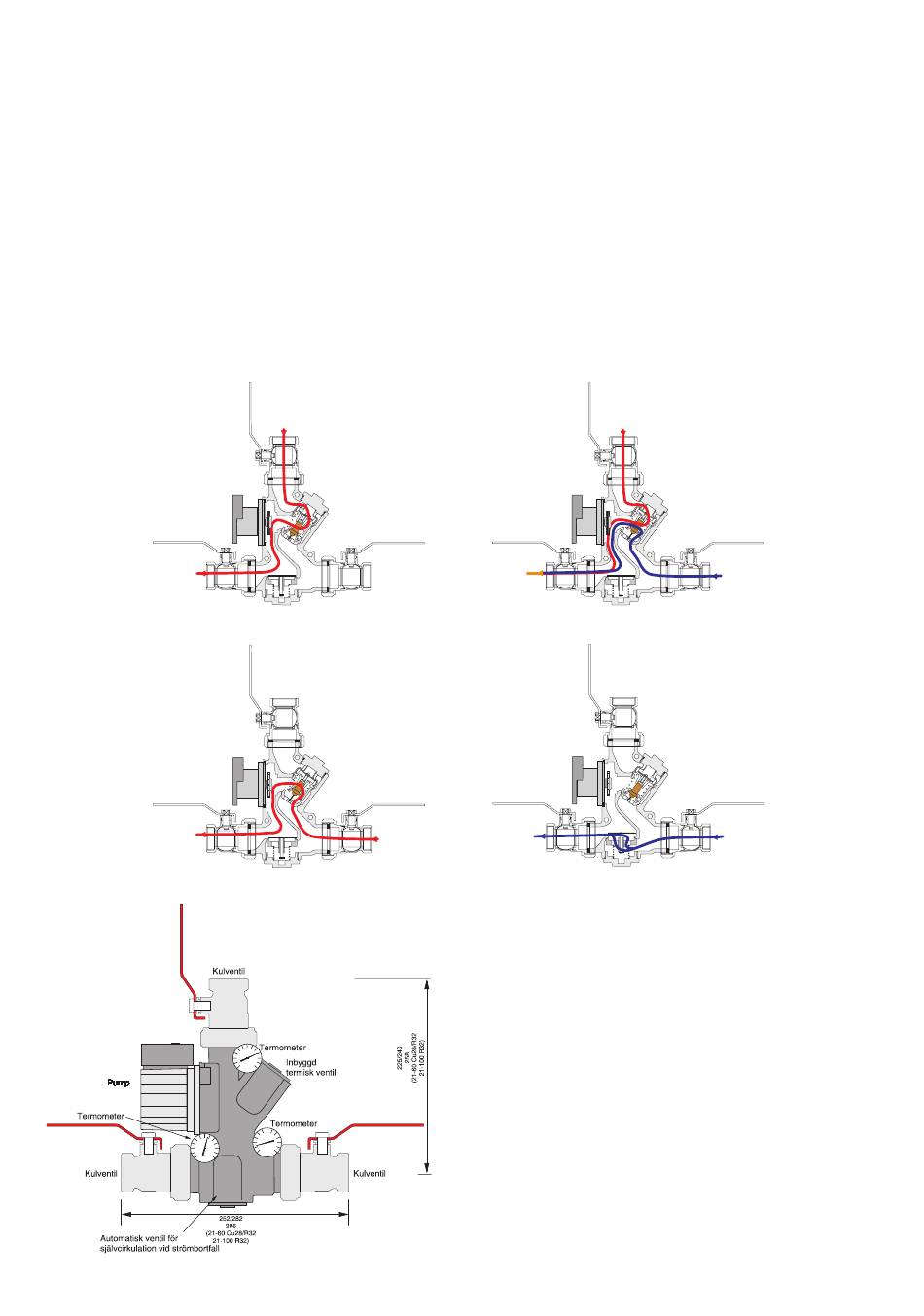

Funktionsbeskrivning
Uppstart
Slutfas
Anslutning
till tank
Handhavande
Laddomat 21 fungerar helt automatiskt under förutsätt-
ning att start och stopp av pumpen är
automati serad. Se sid 4.
De inställningar som beskrivs i den här Bruks-
anvisningen görs normalt bara en gång.
Laddomat behöver ingen särskild tillsyn eller service.
OBS! Bilder i den här manualen visar
endast inkopplingsprinciper.
Varje installation måste dimensioneras och
kopplas enligt gällande föreskrifter.
Driftfas
Självcirkulation
Tekniska data Laddomat 21-60
Pump:
Anslutning:
Öppningstemp:
Max panneffekt:
Tekniska data Laddomat 21-100
Pump:
Anslutning:
Öppningstemp:
Max panneffekt:
Laddomat LM6 (max 60 kW)
Laddomat LM9A ErP 2015 (80 kW)
Cu28
R32
53°, 57°, 63°, 66°, 72°, 78°, 83° eller
87°C
80 kW (ErP)
Wilo Yonos Para 7,5 ErP 2015
Wilo Para MS 8 ErP 2015
R32
53°, 57°, 63°, 66°, 72°, 78°, 83° eller
87°C
120 kW
