SolaX Power X3-AELIO Installation Manual

Hide thumbs

page of 93

/ 93
Bookmarks

Available languages

Quick Links

Download this manual

REV.

Description

REV.

首次发行

熊小翠

2024/03/28

1. IP65 改成 IP66

2. 修改公司地址，删除联系电话

3. 修改吊环翻译

4. 更改热缩套管尺寸

5. 修改 Grid 和 EPS 剥线长度

6. 修改 AC 接线顺序

7. 增加使用并机柜时并机数量说明

8. 修改 RS485 引脚说明

1.0

9. COM2 DIO 口 7pin 改 8pin

10. 删除云平台内容

11. 删除 CT TYPE、EXTERNAL INV 屏幕设置

12. 新增 BMS、DRM 接线说明

13. 修改墙装打孔尺寸

陈蕊如

2024/05/28

1. 增加五孔密封塞及相关说明

2. 新增使用并机柜并机接线说明

3. 修改技术参数

2.0

4. 将禁止阳光直射等描述修改为避免

陈蕊如

2024/06/21

1. 修改澳洲邮箱

2. 按新模板要求新增 RCMU 安规说明、逆变

器接线端口说明、简化通讯接线、屏幕设置、

APP 下载

3.0

3. 技术参数新增主动防孤岛方式和污染等级

陈蕊如

2024/10/31

快速安装指南 X3-AELIO 系列多语言版 SolaX

描述

03 版

浙江艾罗网络能源技术股份有限公司

料号

SolaX Power Network Technology

320102121803

(Zhejiang) Co., Ltd.

单位

页次

Description

技术要求：

1. 封面封底 157g 铜版纸覆哑膜彩打，内部纸 80g 双胶纸黑白印刷，正反打印；

装订方式：胶装或骑马钉，内页大于 60 页时须胶装；

2. 未注尺寸公差按 ±3 mm；

3. 图面、字体印刷清晰、无偏移、无毛边、不起边、油墨不脱落；

4. 黑色字体颜色为 PANTONE BLACK C, 无边框，底色为白色；

5. 符合 ROHS 要求。

143 mm

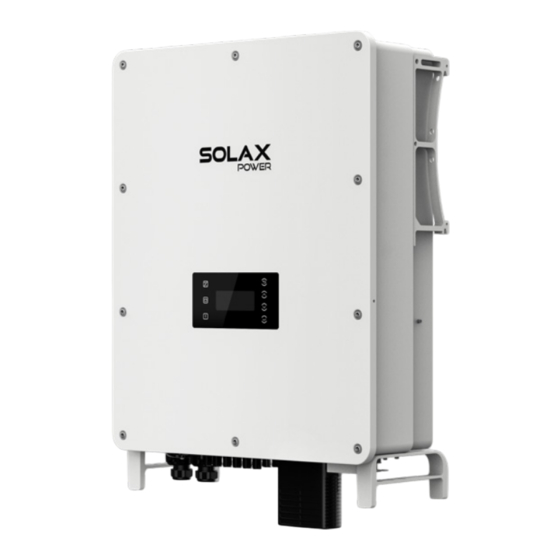

X3-AELIO

50 kW / 60 kW / 49.9 kW / 61 kW

Installation Manual

Version 3.0

www.solaxpower.com

eManual in the QR code or at

http://kb.solaxpower.com/

描述

快速安装指南 X3-AELIO 系列多语言版 SolaX 03 版

材料

双胶纸

料号

320102121803

单位

页次

设计

陈蕊如 2024/10/31

审核

江帅 2024/10/31

核准

施鑫淼 2024/10/31

浙江艾罗网络能源技术股份有限公司

Need help?

Do you have a question about the X3-AELIO and is the answer not in the manual?

Questions and answers

Summary of Contents for SolaX Power X3-AELIO

Page 1 装订方式：胶装或骑马钉，内页大于 60 页时须胶装； 2. 未注尺寸公差按 ±3 mm； 3. 图面、字体印刷清晰、无偏移、无毛边、不起边、油墨不脱落；设计陈蕊如 2024/10/31 4. 黑色字体颜色为 PANTONE BLACK C, 无边框，底色为白色；描述快速安装指南 X3-AELIO 系列多语言版 SolaX 03 版审核 5. 符合 ROHS 要求。江帅 2024/10/31 快速安装指南 X3-AELIO 系列多语言版 SolaX 描述材料...
Page 3 X3-AELIO 50 kW / 60 kW / 49.9 kW / 61 kW Installation Manual Version 3.0 www.solaxpower.com eManual in the QR code or at http://kb.solaxpower.com/...
Page 5 Table of Contents Safety ........................1 Sicherheit ......................3 Sécurité ......................5 Seguridad......................7 Segurança ......................9 Veiligheid ......................11 Sicurezza ......................13 Bezpieczeństwo ....................15 Bezpečnost .......................17 Säkerhet ......................19 Siguranță ......................21 Безопасност ....................23 Sikkerhed ......................25 Ασφάλεια ....................27 Ohutus .......................29 Turvallisuus ......................31 Sigurnost ......................33 Biztonság ......................35 Sauga ........................37 Drošība .......................39 Bezpečnosť...
Page 6 Safety General Notice 1. Contents may be periodically updated or revised. SolaX reserves the right to make improvements or changes in the product(s) and the program(s) described in this manual without the prior notice. 2. The installation, maintenance and grid-related setting can only be performed by qualified personnel who: •...
Page 7 DANGER! Lethal danger from electrical shock due to the inverter • Only operate the inverter when it is technically faultless. Otherwise, electric shock or fire may occur. • Do not open the enclosure in any case without authorization from SolaX. Unauthorized opening will void the warranty and cause lethal danger or serious injury due to electric shock.
Page 8 Sicherheit Allgemeiner Hinweis 1. Inhalt kann regelmäßig aktualisiert oder überarbeitet werden. SolaX behält sich das Recht vor, Verbesserungen oder Änderungen an dem/den in diesem Handbuch beschriebenen Produkt(en) und Programm(en) ohne vorherige Ankündigung vorzunehmen. 2. Die Installation, Wartung und Netz-bezogene Einstellung darf nur von qualifiziertem Personal durchgeführt werden, das: •...
Page 9 GEFAHR! Tödliche Gefahr durch Stromschlag durch den Wechselrichter • Betreiben Sie den Wechselrichter nur, wenn er technisch einwandfrei ist. Andernfalls besteht Stromschlag- oder Brandgefahr; • Öffnen Sie das Gehäuse auf keinen Fall ohne Genehmigung von SolaX. Eigenmächtiges Öffnen führt zum Verlust der Garantie und kann zu tödlichen Gefahren oder schweren Verletzungen durch Stromschlag führen.
Page 10 Sécurité Avis général 1. Le contenu peut être périodiquement mis à jour ou révisé. SolaX se réserve le droit d'apporter des améliorations ou des modifications au(x) produit(s) et au(x) programme(s) décrit(s) dans ce manuel sans préavis. 2. L'installation, la maintenance et le réglage lié au réseau ne peuvent être effectués que par du personnel qualifié...
Page 11 DANGER! Danger de mort par choc électrique dû à l'onduleur • N'exploitez l'onduleur que s'il est techniquement irréprochable. Sinon, un choc électrique ou un incendie pourrait se produire. • Ne jamais ouvrir le boîtier sans l'autorisation de SolaX. L'ouverture non autorisée annulera la garantie et peut entraîner un danger mortel ou des blessures graves par choc électrique.
Page 12 Seguridad Aviso general 1. Los contenidos pueden actualizarse o revisarse periódicamente. SolaX se reserva el derecho de realizar cambios o mejoras en los productos y programas descritos en el presente manual sin previo aviso. 2. La instalación, el mantenimiento y la configuración relacionada con la red solo pueden ser realizados por personal cualificado que: •...
Page 13 PELIGRO! Peligro de muerte por descarga eléctrica a causa del inversor • Utilice el inversor únicamente cuando esté perfecto desde el punto de vista técnico. De lo contrario, podría producirse una descarga eléctrica o un incendio. • En ningún caso, abra la caja sin autorización de SolaX. La apertura no autorizada anulará...
Page 14 Segurança Aviso geral 1. O conteúdo pode ser atualizado ou revisto periodicamente. A SolaX reserva-se ao direito de fazer melhorias ou alterações no(s) produto(s) e no(s) programa(s) descrito(s) neste manual sem aviso prévio. 2. A instalação, manutenção e configuração relacionada com a rede só podem ser executadas por pessoal qualificado que: •...
Page 15 PERIGO! Perigo letal de choque elétrico devido ao inversor • Opere o inversor somente quando ele estiver tecnicamente sem falhas. Caso contrário, pode ocorrer choque elétrico ou incêndio. • Não abra o compartimento em nenhum caso sem autorização da SolaX. A abertura não autorizada anulará...
Page 16 Veiligheid Algemene kennisgeving 1. De inhoud kan periodiek worden bijgewerkt of herzien. SolaX behoudt zich het recht voor om zonder voorafgaande kennisgeving verbeteringen of wijzigingen aan te brengen in de producten en de programma's die worden beschreven in deze handleiding. 2.
Page 17 GEVAAR! Levensgevaar door elektrische schok vanwege de omvormer • Gebruik de omvormer alleen als deze technisch in orde is. Als dit niet het geval is, kunnen er elektrische schokken of brand ontstaan. • Open de behuizing in geen geval zonder toestemming van SolaX. Het zonder toestemming openen van de behuizing doet de garantie vervallen en kan levensgevaar of ernstig letsel als gevolg van elektrische schokken veroorzaken.
Page 18 Sicurezza Avvisi generali 1. Il contenuto può essere soggetto periodicamente ad aggiornamenti o revisioni. SolaX si riserva il diritto di apportare migliorie o modifiche al(i) prodotto(i) e al(i) programma(i) descritti in questo manuale senza alcun preavviso. 2. L'installazione, la manutenzione e l'impostazione relativa alla rete possono essere eseguite esclusivamente da addetti qualificati, i quali: •...
Page 19 PERICOLO! Pericolo di morte per scosse elettriche dovute all'inverter • Utilizzare l'inverter solo quando è tecnicamente privo di difetti. in caso contrario, potrebbe verificarsi il rischio di folgorazione o incendio. • Non aprire l'involucro dell'inverter in alcuna circostanza senza l'autorizzazione di SolaX.
Page 20 Bezpieczeństwo Uwaga ogólna 1. Treść może być co pewien czas aktualizowana lub zmieniana. Firma SolaX zastrzega sobie prawo do wprowadzania ulepszeń lub zmian w produktach i programach opisanych w niniejszej instrukcji bez uprzedniego powiadomienia. 2. Instalację, konserwację i konfigurację ustawień związanych z siecią mogą przeprowadzać...
Page 21 NIEBEZPIECZEŃSTWO! Ś miertelne niebezpieczeństwo poraż enia prą dem z falownika • Falownik należy obsługiwać wyłącznie, gdy jest w pełni sprawny technicznie. W przeciwnym razie może dojść do porażenia prądem lub pożaru. • W żadnym wypadku nie wolno otwierać obudowy bez upoważnienia firmy SolaX. Nieuprawnione otwarcie spowoduje utratę...
Page 22 Bezpečnost Obecné upozornění 1. Obsah může být pravidelně aktualizován nebo revidován. Společnost SolaX si vyhrazuje právo provádět vylepšení nebo změny v produktech a programech popsaných v této příručce bez předchozího upozornění. 2. Instalaci, údržbu a nastavení týkající se sítě může provádět pouze kvalifikovaný personál, který: •...
Page 23 NEBEZPEČÍ! Nebezpečí smrtelného úrazu elektrickým proudem v důsledku střídače • Měnič provozujte pouze tehdy, je-li technicky bezvadný. Jinak může dojít k úrazu elektrickým proudem nebo požáru. • V žádném případě neotevírejte kryt bez povolení společnosti SolaX. Neoprávněné otevření způsobí neplatnost záruky a způsobí smrtelné nebezpečí nebo vážné zranění...
Page 24 Säkerhet Allmänt meddelande 1. Innehållet kan uppdateras eller revideras regelbundet. SolaX förbehåller sig rätten att göra förbättringar eller ändringar i produkten/produkterna och programmet/ programmen som beskrivs i denna handbok utan föregående meddelande. 2. Installation, underhåll och elnätsrelaterad inställning kan endast utföras av kvalificerad personal som: •...
Page 25 FARA! Dödlig fara från elektriska stötar på grund av växelriktaren • Använd endast växelriktaren när den är tekniskt felfri. Annars kan elektriska stötar eller brand uppstå. • Öppna inte höljet under några omständigheter utan tillstånd från SolaX. Obehörig öppning upphäver garantin och orsakar dödlig fara eller allvarlig skada på grund av elektriska stötar.
Page 26 Siguranță Notă generală 1. Conținutul poate fi actualizat sau revizuit periodic. SolaX își rezervă dreptul de a aduce îmbunătățiri sau modificări produsului (produselor) și programului (programelor) descrise în acest manual fără notificare prealabilă. 2. Instalarea, întreținerea și setarea rețelei pot fi efectuate numai de personal calificat care: •...
Page 27 PERICOL! Pericol de deces cauzat prin electrocutare din cauza invertorului • Utilizați invertorul numai dacă nu are defecțiuni tehnice. În caz contrar, poate apărea electrocutare sau incendiu. • Nu deschideți în niciun caz carcasa fără autorizația SolaX. Deschiderea neautorizată va anula garanția și va cauza pericol letal sau vătămare gravă prin electrocutare. PERICOL! Pericol de deces prin electrocutare din cauza PV •...
Page 28 Безопасност Общи положения 1. Съдържанието може да се обновява или ревизира периодично. SolaX си запазва правото да прави подобрения или промени в продукта (продуктите) и програмата (програмите), описани в това ръководство, без предизвестие. 2. Монтажът, обслужването и свързването с електрическата мрежа следва да се извършват само от квалифицирани техници, които: • Притежават съответния лиценз и/или отговарят на държавните или общинските изисквания; • Познават добре това ръководство и свързаната документация. 3. Преди монтажа на устройството трябва да прочетете внимателно, да разберете напълно и да спазвате стриктно подробните инструкции на ръководството за потребителя и свързаните разпоредби. SolaX не носи отговорност за никакви последствия, причинени от неспазване на инструкциите за съхранение, транспортиране, монтаж и експлоатация, посочени в този документ и в ръководството за потребителя. 4. Използвайте изолирани инструменти за монтажа на устройството. Носете лични предпазни средства по време на монтажа, електрическото свързване и обслужването. 5. Посетете уеб сайта на SolaX www.solaxpower.com за повече информация. Описание на стикерите CE маркировка за TUV сертификация съответствие RCM маркировка за Внимание - гореща повърхност съответствие Внимание - риск от токов Внимание - риск от опасност удар Прочетете приложената...
Page 29 ОПАСНОСТ! Смъртоносна опасност от токов удар • Използвайте инвертора само когато е технически изправен. В противен случай има риск от токов удар или пожар. • При никакви обстоятелства не отваряйте корпуса без разрешение от SolaX. Неоторизираното отваряне на корпуса ще анулира гаранцията и ще доведе до смъртоносна опасност или сериозна травма поради токов удар. ОПАСНОСТ! Смъртоносна опасност от токов удар при контакт с PV • При излагане на слънчева светлина PV модулите генерират високо правотоково напрежение. Токовият удар ще доведе до смърт или смъртоносни травми. • Никога не докосвайте положителния или отрицателния полюс на устройството за свързване към PV. Забранява се също двата полюса да се пипат едновременно. • Не заземявайте положителния и отрицателния полюс на PV модулите. • Само квалифицирани техници могат да работят по електрическата инсталация на PV панелите. ПРЕДУПРЕЖДЕНИЕ! Риск от физическа травма или повреда на инвертора •...
Page 30 Sikkerhed Generel meddelelse 1. Indholdet kan blive opdateret eller revideret regelmæssigt. SolaX forbeholder sig retten til at foretage forbedringer eller ændringer i produktet/produkterne og programmerne beskrevet i denne manual uden forudgående varsel. 2. Installation, vedligeholdelse og netrelateret indstilling kan kun udføres af kvalificeret personale, som: •...
Page 31 FARE! Livsfare på grund af elektrisk stød fra vekselretteren • Vekselretteren må kun betjenes, når den er teknisk fejlfri. I modsat fald kan der opstå elektrisk stød eller brand. • Kabinettet må under ingen omstændigheder åbnes uden forudgående godkendelse fra SolaX. Uautoriseret åbning vil ugyldiggøre garantien og forårsage livsfare eller alvorlig skade på...
Page 32 Ασφάλεια Γενικές ειδοποιήσεις 1. Τα περιεχόμενα μπορεί να ενημερώνονται ή να αναθεωρούνται περιοδικά. Η SolaX διατηρεί το δικαίωμα να προχωρήσει σε βελτιώσεις ή αλλαγές στο προιόν(τα) και το πρόγραμμα(τα) που περιγράφονται σε αυτό το εγχειρίδιο χωρίς προηγούμενη ειδοποίηση. 2. Η εγκατάσταση, συντήρηση και η τοποθέτηση που σχετίζονται με το πλέγμα μπορούν να πραγματοποιηθούν μόνο από εξειδικευμένο προσωπικό που: • Διαθέτει άδεια και/ή πληροί τους κανονισμούς της πολιτείας και των τοπικών αρμόδιων. • Έχει καλή γνώση αυτού του εγχειριδίου και άλλων σχετικών εγγράφων. 3. Πριν από την εγκατάσταση της συσκευής, διαβάστε προσεκτικά, κατανοήστε πλήρως και τηρήστε πιστά τις σχετικές οδηγίες του εγχειριδίου χρήσης και άλλων σχετικών κανονισμών. Η SolaX δεν φέρει ευθύνη για οποιεσδήποτε συνέπειες προκαλούνται από παραβίαση των κανονισμών φύλαξης, μεταφοράς, εγκατάστασης και λειτουργίας που ορίζονται σε αυτό το έγγραφο και το εγχειρίδιο χρήσης. 4. Χρησιμοποιήστε μονωμένα εργαλεία κατά την εγκατάσταση της συσκευής. Τα ατομικά εργαλεία προστασίας πρέπει να φοριούνται κατά την εγκατάσταση, ηλεκτρική σύνδεση και συντήρηση. 5. Επισκεφθείτε τον ιστότοπο www.solaxpower.com της SolaX για περισσότερες πληροφορίες. Περιγραφές ετικετών Σήμανση συμμόρφωσης CE Πιστοποίηση TUV Σήμανση συμμόρφωσης RCM Προσοχή, καυτή επιφάνεια Προσοχή, πιθανότητα Προσοχή, κίνδυνος ηλεκτροπληξίας Διαβάστε τα εσώκλειστα Μην απορρίπτετε το inverter μαζί έγγραφα...
Page 33 ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος από ηλεκτροπληξία λόγω του inverter • Χρησιμοποιείτε το inverter μόνο όταν δεν έχει τεχνικά σφάλματα. Διαφορετικά, υπάρχει πιθανότητα ηλεκτροπληξίας ή πυρκαγιάς. • Μην ανοίγετε το κάλυμμα σε καμία περίπτωση χωρίς έγκριση από τη SolaX. Μη εξουσιοδοτημένο άνοιγμα θα ακυρώσει την εγγύηση και να προκαλέσει θανάσιμο κίνδυνο ή σοβαρό τραυματισμό λόγω ηλεκτροπληξίας. ΚΙΝΔΥΝΟΣ! Θανάσιμος κίνδυνος από ηλεκτροπληξία λόγω του PV • Κατά την έκθεση σε ηλιακό φως, υψηλή τάση DC θα παραχθεί από τις μονάδες PV. Θάνατος ή θανάσιμοι τραυματισμοί λόγω ηλεκτροπληξίας. • Ποτέ μην αγγίζετε τον θετικό ή αρνητικό πόλο της συσκευής σύνδεσης PV. Επίσης, απαγορεύεται το ταυτόχρονο άγγιγμα και των δύο πόλων. • Μη γειώνετε τον θετικό ή αρνητικό πόλων των μονάδων PV. • Μόνο εξειδικευμένο προσωπικό μπορεί να πραγματοποιήσει την καλωδίωση των πάνελ PV. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού προσωπικού ή βλάβη στο inverter •...
Page 34 Ohutus Üldised märkused 1. Sisu võidakse perioodiliselt ajakohastada või läbi vaadata. SolaX jätab endale õiguse teha selles juhendis kirjeldatud tootes (toodetes) ja programmi(de)s parandusi või muudatusi ilma eelneva etteteatamiseta. 2. Paigaldamist, hooldust ja võrguga seotud seadistamist võivad teha ainult kvalifitseeritud töötajad, kes: •...
Page 35 OHT! Inverterist tulenev surmav elektrilöögi oht • Kasutage inverterit ainult siis, kui see on tehniliselt töökorras. Muidu võib tekkida elektrilöök või tulekahju. • Ärge mingil juhul avage korpust ilma SolaXi loata. Ilma loata avamine muudab garantii kehtetuks ja põhjustab elektrilöögi tõttu surmaohtu või raskeid vigastusi. OHT! Päikeseenergiast tingitud surmav elektrilöögi oht •...
Page 36 Turvallisuus Yleinen ilmoitus 1. Sisältöä saatetaan päivittää tai muuttaa ajoittain. SolaX varaa oikeuden tehdä parannuksia ja muutoksia tässä oppaassa kuvattuihin tuotteisiin ja ohjelmiin ilman ennakkoilmoitusta. 2. Asennus, huolto ja sähköverkkoon liittyvät asetukset on annettava sellaisen pätevän henkilöstön hoidettavaksi, joka täyttää seuraavat vaatimukset: •...
Page 37 VAARA! Hengenvaara invertteristä aiheutuvan sähköiskun vaaran takia • Käytä invertteriä vain, kun se on teknisesti moitteeton. Muutoin seurauksena voi olla sähköisku tai tulipalo. • Älä avaa koteloa missään tapauksessa ilman SolaX:n lupaa. Luvaton avaaminen mitätöi takuun ja voi aiheuttaa hengenvaaran tai vakavan vamman sähköiskun takia. VAARA! Hengenvaara PV:stä...
Page 38 Sigurnost Opća obavijest 1. Sadržaj se može povremeno ažurirati ili mijenjati. Tvrtka SolaX zadržava pravo izvršiti poboljšanja ili izmjene na proizvodima i programima opisanim u ovom priručniku bez prethodne obavijesti. 2. Ugradnju, održavanje i postavljanje u vezi s mrežom smije vršiti samo kvalificirano osoblje koje: •...
Page 39 OPASNOST! Smrtonosna opasnost od strujnog udara pri uporabi izmjenjivača • Rukujte izmjenjivačem samo kada je potpuno tehnički ispravan. U suprotnom može doći do strujnog udara ili požara. • Ni u kojem slučaju ne otvarajte kućište bez odobrenja tvrtke SolaX. Neovlašteno otvaranje poništava jamstvo te može prouzročiti smrtonosnu opasnost ili tešku ozljedu uslijed strujnog udara.
Page 40 Biztonság Általános tájékoztató 1. A tájékoztatás tartalma időről időre frissülhet vagy átdolgozásra kerülhet. A SolaX fenntartja a jogot az ebben a kézikönyvben ismertetett termék(ek) és a program(ok) előzetes értesítés nélkül történő javítására. 2. A telepítést, karbantartást és a hálózattal kapcsolatos beállításokat kizárólag olyan képesített személyzet végezheti, amely: •...
Page 41 VESZÉLY! Az inverter miatt a halálos áramütés veszélye áll fenn • Az invertert kizárólag akkor üzemeltesse, ha műszakilag hibátlan. Egyébként áramütésre vagy tűzre kerülhet sor. • A nyílást a SolaX engedélye nélkül semmilyen esetben ne nyissa ki. Az engedély nélküli nyitás a jótállás érvénytelenségét eredményezi, és áramütés miatt halálos veszélyt vagy súlyos sérülést okozhat.
Page 42 Sauga Bendroji pastaba 1. Turinys gali būti periodiškai atnaujinamas arba peržiūrimas. „SolaX“ pasilieka teisę tobulinti ar keisti šiame vadove aprašytą (-us) produktą (-us) ir programą (-as) be išankstinio įspėjimo. 2. Montavimo, techninės priežiūros ir su tinklu susijusius paruošimo darbus gali atlikti tik kvalifikuoti darbuotojai, kurie: •...
Page 43 PAVOJUS! Mirtinas elektros smūgio pavojus dėl inverterio • Inverterį naudokite tik tada, kai jis yra techniškai tvarkingas. Priešingu atveju gali ištikti elektros smūgis arba kilti gaisras. • Jokiu būdu neatidarykite korpuso be „SolaX“ leidimo. Atidarymas be leidimo panaikins garantijos galiojimą ir sukels mirtiną pavojų arba rimtus sužalojimus dėl elektros smūgio.
Page 44 Drošība Vispārīgs paziņojums 1. Saturs periodiski var tikt atjaunots vai pārskatīts. SolaX patur tiesības bez iepriekšēja brīdinājuma veikt šajā rokasgrāmatā aprakstītā(-o) izstrādājuma(-u) un programmas(-u) uzlabojumus un izmaiņas. 2. Uzstādīšanu, apkopi un ar tīklu saistītos iestatījumus var veikt tikai kvalificēts personāls, kas atbilst šādām prasībām: •...
Page 45 BĪSTAMI! Bojāejas risks invertora radīta elektriskās strāvas trieciena dēļ. • Ekspluatējiet invertoru tikai tad, ja tam nav nekādu tehnisku defektu. Pretējā gadījumā var notikt elektriskās strāvas trieciens. • Nekādā gadījumā neatveriet korpusu bez SolaX atļaujas. Neatļauta atvēršana anulē garantiju un rada bojāejas vai smagu traumu risku elektriskās strāvas trieciena dēļ. BĪSTAMI! Bojāejas risks saules paneļa radīta elektriskās strāvas trieciena dēļ.
Page 46 Bezpečnosť Všeobecné upozornenia 1. Obsah dokumentu môže byť pravidelne aktualizovaný alebo revidovaný. Spoločnosť SolaX si vyhradzuje právo na akékoľvek zlepšenia a zmeny produktu (produktov) a programu (programov) popísaných v tomto návode bez predchádzajúceho upozornenia. 2. Inštaláciu, údržbu a nastavenie súvisiace so sieťou môže vykonávať len kvalifikovaný personál, ktorý: •...
Page 47 NEBEZPEČENSTVO! Smrteľné nebezpečenstvo úrazu elektrickým prúdom spôsobené invertorom • Invertor uvádzajte do prevádzky len vtedy, ak je technicky bezchybný. V opačnom prípade môže dôjsť k úrazu elektrickým prúdom alebo požiaru. • V žiadnom prípade neotvárajte kryt bez povolenia od spoločnosti SolaX. Neoprávnené...
Page 48 Varnost Splošno obvestilo 1. Vsebina se lahko občasno posodablja ali revidira. SolaX si pridržuje pravico do izboljšav ali sprememb v izdelkih in programih, opisanih v tem priročniku, brez predhodnega obvestila. 2. Namestitev, vzdrževanje in nastavitev, povezano z omrežjem, lahko izvaja samo usposobljeno osebje, ki: •...
Page 49 NEVARNOST! Smrtna nevarnost zaradi električnega udara zaradi razsmernika • Razsmernik uporabljajte le, če je tehnično brezhiben. V nasprotnem primeru lahko pride do električnega udara ali požara. • V nobenem primeru ne odpirajte ohišja brez dovoljenja družbe SolaX. Nepooblaščeno odpiranje bo razveljavilo garancijo in povzročilo smrtno nevarnost ali resne poškodbe zaradi električnega udara.
Page 50 Güvenlik Genel Bildirim 1. İçindekiler periyodik olarak güncellenebilir veya revize edilebilir. SolaX, önceden haber vermeksizin ürün(ler) ve bu kılavuzda açıklanan program(lar) üzerinde iyileştirme veya değişiklik yapma hakkını saklı tutar. 2. Kurulum, bakım ve şebekeyle ilgili ayar sadece aşağıdaki özelliklere sahip kalifiye personel tarafından gerçekleştirilebilir: •...
Page 51 TEHLİKE! İnvertör nedeniyle elektrik çarpması kaynaklı ölümcül tehlike • İnvertörü yalnızca teknik olarak hatasız olduğunda çalıştırın. Aksi takdirde elektrik çarpması veya yangın meydana gelebilir. • Muhafazayı hiçbir durumda SolaX'ın izni olmadan açmayın. Yetkisiz açılma garantiyi geçersiz kılar ve elektrik çarpması nedeniyle ölümcül tehlikeye veya ciddi yaralanmalara neden olur.
Page 52 Segurança Aviso Geral 1. Os conteúdos podem ser periodicamente atualizados ou revistos. A SolaX se reserva o direito de efetuar melhorias ou mudanças no(s) produto(s) e no(s) programa(s) descrito(s) neste manual sem aviso prévio. 2. A instalação, a manutenção e a configuração relativa à rede apenas podem ser realizadas por pessoal qualificado que: •...
Page 53 PERIGO! Perigo de morte por choque elétrico devido ao inversor • Somente opere o inversor quando ele não estiver tecnicamente defeituoso. Caso contrário, pode ocorrer choque elétrico ou incêndio. • Não abra o invólucro em qualquer caso sem autorização da SolaX. A abertura não autorizada violará...
Page 54 Packing List / Packliste / Liste du matériel livré / Lista de piezas / Lista da embalagem / Paklijst / Contenuto della confezione / Zawartość opakowania / Seznam balení / Packlista / Listă de ambalare / Опаковъчен лист / Pakkeliste / Λίστα συσκευασίας / Pakkeleht / Pakkausluettelo / Popis pakiranja / Csomaglista / Pakuotės turinys / Iepakojuma saraksts / Zoznam položiek balenia / Seznam pakiranja / Kutu Listesii / Lista de Embalagem...
Page 55 DIO connection Positive battery 2 pcs For battery connection connector Negative battery 2 pcs For battery connection connector 10 pairs for X3-AELIO-50K Positive PV and X3-AELIO-49.9K connector & pin 12 pairs for X3-AELIO-60K, For PV connection contact X3-AELIO-61K and X3- AELIO-49.9K-P...
Page 56 Item Description Quantity Remark For securing the Grid and EPS M6 screw 10 pcs cable with AC terminals on the inverter M4*12 screw 2 pcs For securing AC connector Negative PV 12 pcs For sealing negative PV terminals dustproof buckle Positive PV 12 pcs For sealing positive PV terminals...
Page 57 Installation Site / Installationsort / Site d'installation / Sitio de instalación / Local de instalação / Installatiesite / Sito di installazione / Miejsce instalacji / Místo instalace / Installationsplats / Loc de instalare / Монтажен обект / Monteringssted / Τόπος εγκατάστασης...
Page 58 Installation Carrier / Installationsträger / Partie porteuse / Soporte de instalación / Suporte de Instalação / Installatiedrager / Supporto di installazione / Powierzchnia montażowa / Nosič instalace / Installationsfästen / Suport instalație / Монтажна основа / Monteringsholder / Μεταφορέας εγκατάστασης / Paigalduskandja / Asennusteline / Nosač...
Page 59 Installation Space / Installationsraum / Espace d'installation / Espacio de instalación / Espaço de instalação / Installatieruimte / Spazio di installazione / Przestrzeń instalacyjna / Instalační prostor / Installationsutrymme / Spațiu de instalare / Монтажно пространство / Monteringsplads / Χώρος εγκατάστασης / Paigaldusruum / Asennustila /Mjesto ugradnje / Telepítési tér / Montavimo erdvė...
Page 60 Installation Tools / Installationswerkzeuge / Outils d'installation / Herramientas de instalación / Ferramentas de instalação / Installatiemiddelen / Utensili di installazione / Narzędzia do instalacji / Instalační nástroje / Verktyg för installation / Instrumente de instalare / Монтажни инструменти / Monteringsværktøjer / Εργαλεία εγκατάστασης /Paigaldamise tööriistad / Asennustyökalut / Alati za ugradnju / Telepítő...
Page 61 One-core copper cable 25 mm² cable * When the X3-AELIO series inverters are used in conjunction with the AELIO-B100 battery cabinet, the battery power wire is prefabricated in the cabinet, no additional battery power wire is required. When the X3-AELIO series inverters are used in conjunction with the AELIO-B200 battery cabinet, the Grid and EPS wire and battery power wire is prefabricated in the cabinet, no additional Grid and EPS wire and battery power wire is required.
Page 62 Model 50 kW 60 kW 49.9 kW 61 kW Grid cicuit > 100A > 125A > 100A > 125A breaker Model 50 kW 60 kW 49.9 kW 61 kW EPS circuit > 100A > 125A > 100A > 125A breaker Model 50 kW 60 kW...
Page 63 Mechanical Installation / Mechanische Installation / Installation mécanique / Instalación mecánica / Instalação mecânica / Mechanische installatie / Installazione meccanica / Instalacja mechaniczna / Mechanická instalace / Mekanisk installation /Instalare mecanică / Механичен монтаж / Mekanisk installation / Μηχανική εγκατάσταση / Mehaaniline paigaldus / Mekaaninen asennus / Mehanička ugradnja / Mechanikai telepítés / Mechaninis montavimas / Mehāniskā...
Page 64 Hold the inverter by hands when lifting it from the carton Lift the inverter from the carton. Do not damage the or it is near the mounting bracket to prevent inverter coating on the inverter. damage. M5*50 screw M10 screw 2.0±0.2 N·m 0.5 N·m Remove the two eye bolts installed on the inverter and...
Page 65 2. Battery cabinet installation 24.0 N·m Take the mounting bracket out from the inverter carton. Align the bracket with the holes on the cabinet, secure Confirm the position of the inverter bracket on the battery the bracket with screws from the cabinet accessory. cabinet.
Page 66 PE Connection / Schutzerdungs-Anschluss / Connexion PE / Conexión PE / Ligação à Terra / PE-aansluiting / Collegamento PE / Połączenie PE / PE připojení / PE-anslutning / Conexiune PE / PE връзка (земя) / Jordforbindelse / Σύνδεση PE / PE ühendus / PE-yhteys / PE priključak / PE bekötés / PE (apsauginio įžeminimo) kontaktas / PE savienojums / Pripojenie ochranného vodiča / PE povezava / PE Bağlantısı...
Page 67 AC Side Connection / Wechselstrom-seitiger Anschluss / Connexion côté CA / Conexión lateral de CA / Ligação lateral CA / Aansluiting wisselspanningszijde / Collegamento lato CA / Połączenie po stronie AC / Boční připojení střídavého proudu / Anslutning på AC-sidan / Conexiune laterală c.a. / Свързване от AC страната / AC- sidetilslutning / Πλαϊνή...
Page 68 Seal No. Diameter of the seal Diameter of cable bore (mm) selected (mm) 29~33 33~38 38~43 43~48 * Installers remove seals from a smaller to a larger one in accordance with the diameter of cables selected. If the diameter of the cable used is over 33 mm, remove the smallest seal No.1.
Page 69 M4*12 1.5±0.3 N·m Secure the assembled AC connector on the inverter Well connected AC connector. with the two M4*12 screws. DC Side Connection / Gleichstrom-seitiger Anschluss / Connexion côté CC / Conexión lateral de CC / Ligação lateral CC / Aansluiting gelijkspanningszijde / Collegamento lato CC / Połączenie po stronie DC / Boční...
Page 70 Remove PV caps. ≤1000 V Click! Insert the assembled PV cables (+/-) into the PV Seal the unused PV terminals (+/-) on the inverter terminals (+/-) on the inverter respectively. with dustproof buckles (+/-) respectively. Well connected PV cables.
Page 71 Battery Connection / Batterieanschluss / Branchement de la batterie / Conexión de la batería / Ligação da bateria / Batterij-aansluiting / Collegamento della batteria / Połączenie akumulatora / Připojení baterie / Batterianslutning / Conectare baterie / Връзка с батерията / Batteritilslutning / Σύνδεση μπαταρίας / Akuühendus / Akun liitäntä...
Page 72 2. Battery wiring procedures Thread battery power cables through connectors Disassemble battery connectors. and strip cables. Connect stripped end into the battery connector Pull the supproting sleeve over the joints and and crimp the connector with a hydraulic plier. then assemble and tighten the connector. Remove the battery protective cover from the Remove battery caps from the inverter.
Page 73 Communication Connection / Kommunikations-Anschluss / Branchement de communication / Conexión de comunicación / Ligação à Comunicação / Communicatie-aansluiting / Collegamento comunicazione / Połączenie komunikacyjne / Komunikační připojení / Kommunikationsanslutning / Conexiune de comunicare / Комуникационна връзка / Kommunikationsforbindelse / Σύνδεση επικοινωνίας...
Page 74 2. Cable connection steps * Connect the cables according to the actual function requirements. Remove Pinch both ends of the connector to remove it. Be careful to distinguish each wire before threading. Click! 0.6 ± 0.1 N·m Connect to cable fixture according to the labeling.
Page 75 COM 2 Communicaiton connection 1. Pin asignment of COM 2 terminal Meter/CT Ripple control Pin assignment Definition Meter/CT CT_R1_CON CT_S1_CON For CT connection CT_T1_CON METER_485A For Meter connection METER_485B CT_T2_CON CT_S2_CON For CT connection CT_R2_CON Ripple control RP_K4 GND_COM RP_K3 GND_COM For ripple control connection RP_K2...
Page 76 Pin assignment Definition DI_2+ Reserved DI_2- Reserved for connecting the shielding layer of the cables if GND_COM there is strong interference in the surroundings. EPSBOX_RELAY_VCC 12V power supply 2. Meter/CT connection • Meter connection diagram RS485 on DTSU666 2425 RS485 Grid Meter 1 E-BAR...
Page 77 • Meter with CT connection diagram Meter CT-L1 CT-L2 CT-L3 Grid E-BAR The arrows direction on the CT must point to the inverter side. Inverter Grid L line * Markings on the CTs might be R, S and T or L1, L2 and L3. Make sure to clip CT-R/CT-L1 to the L1 wire, CT-S/CT-L2 to the L2 wire, and CT-T/CT-L3 to the L3 wire.
Page 78 • CT connection diagram CT-L1 CT-L2 CT-L3 Grid E-BAR The arrows direction on the CT must point to the grid side. Inverter … Grid L line Loads … N-BAR for loads 3. Cable connection steps When not wiring, the sealing plug should be retained. For Meter/CT...
Page 79 Four-core Four-core Four-core Four-core 0.4 ± 0.1 N·m 0.4 ± 0.1 N·m For Ripple Control For DIO Click! 0.6 ± 0.1 N·m...
Page 80 Monitoring Connection / Überwachungs-Anschluss / Branchement de surveillance / Conexión de monitorización / Ligação à Monitorização / Monitoring-aansluiting / Collegamento monitoraggio / Połączenie na potrzeby monitorowania / Připojení ke sledování / Övervakningsanslutning / Conexiune de monitorizare / Мониторингова връзка / Overvågningsforbindelse / Σύνδεση παρακολούθησης / Seire ühendus / Valvontaliitäntä...
Page 81 Power on the System / Schalten Sie das System ein / Mise sous tension du système / Encienda el sistema / Ligue o sistema / Het systeem inschakelen / Accensione del sistema / Włączanie systemu / Zapnutí systému / Slå på systemet / Pornire sistem / Включване...
Page 82 LED Panel / LED-Bildschirm / Panneau LED / Panel LED / Painel de LED / LED-paneel / Pannello LED / Panel LED / LED panel / LED-panel / Panou cu LED / LED панел / LED- panel / Πάνελ LED / LED-paneel / LED-paneeli / LED ploča / LED panel / LED skydas / LED panelis / LED Panel / LED plošča / LED Panel / Painel LED Operating indicator light Timely output power...
Page 83 General Setting / Allgemeine Einstellungen / Paramètres généraux / Configuración general / Definição Geral / Algemene instelling / Impostazione generale / Ustawienia ogólne / Obecné nastavení / Generell inställning / Setare general / Обща настройка /Generel indstilling / Γενική τοποθέτηση / Üldine seadistus / Yleisasetus / Opće postavke / Általános beállítás / Bendrasis nustatymas / Vispārīgs iestatījums / Všeobecné...
Page 84 • Meter / CT Settings ==Advance Settings==== ====Meter/CT Setting=== ====Meter/CT Setting=== >Select： >Meter2Addr >Meter/CT Settings ====Meter/CT Setting=== ====Meter/CT Setting=== ====Meter/CT Setting=== >Meter/CT Check >Meter 2 Direction >CT Type Positive ====Meter/CT Setting=== ====Meter/CT Setting=== ====Meter/CT Setting=== >Select: >Meter1Addr >Select： Enable Meter ====Meter/CT Setting=== ====Meter/CT Setting=== ====Meter/CT Setting===...
Page 85 Inverter Screen Cover Installation / Inverter-Abdeckungsmontage / Installation du couvercle de l'écran de l'onduleur / Instalación de la cubierta de la pantalla del inversor / Instalação da tampa do ecrã do inversor / Inverter-schermkap installatie / Installazione del coperchio dello schermo dell'inverter / Instalacja osłony ekranu inwertera / Instalace krytu obrazovky měniče / Inverter skärmlock installation / Instalarea capacului ecranului invertorului / Инсталация...
Page 86 SolaXCloud Download / SolaXCloud Download / Téléchargement SolaXCloud / Descarga de SolaXCloud / Descarga do SolaXCloud / SolaXCloud Downloaden / SolaXCloud Download / Pobieranie SolaXCloud / Stáhnout SolaXCloud / SolaXCloud- nedladdning / Descărcare SolaXCloud / Изтегляне на SolaXCloud / Hent SolaXCloud / Λήψη...
Page 87 Tekniska data / Date tehnice / Технически данни / Tekniske data / Τεχνικά δεδομένα / Tehnilised andmed / Tekniset tiedot / Tehnički podaci / Műszaki adatok / Techniniai duomenys / Tehniskie dati / Technické údaje / Tehnični podatki / Teknik Bilgiler / Dados Técnicos • DC input X3-AELIO- Model X3-AELIO-50K X3-AELIO-60K X3-AELIO-49.9K X3-AELIO-61K 49.9K-P...
Page 88 • AC output X3-AELIO- Model X3-AELIO-50K X3-AELIO-60K X3-AELIO-49.9K X3-AELIO-61K 49.9K-P Rated AC power [kW] 49.9 49.9 Max. AC output apparent 49.9 49.9 power [kVA] Nominal AC voltage [V] 3/N/PE, 400V/230V, 380V/220V Nominal AC frequency [Hz] 50/60, ±5Hz Rated AC output current [A] 72.2...
Page 89 • EPS output (with battery) X3-AELIO- Model X3-AELIO-50K X3-AELIO-60K X3-AELIO-49.9K X3-AELIO-61K 49.9K-P Rated EPS voltage [V], 400/230V, 50/60Hz Frequency [Hz] Rated EPS output power [kW] 49.9 49.9 "55/ "55/ "66/ "55/ "66/ Peak EPS output power [kW] 75kVA for 75kVA for 10s"...
Page 90 • General X3-AELIO- Model X3-AELIO-50K X3-AELIO-60K X3-AELIO-49.9K X3-AELIO-61K 49.9K-P Demensions (WxHxD) 820×670×257 [mm] Weight [kg] <100 <105 <100 <105 <105 Cooling concept Smart air cooling Topology Non-isolated Communication RS485, CAN-BMS, CAN-Parallel, USB, DI, DO, DRM LCD display Optional PV Type II+AC Type II...
Page 91 Contact Information AUSTRALIA UNITED KINGDOM Unit C-D Riversdale House, Riversdale 21 Nicholas Dr, Dandenong South VIC 3175 Road, Atherstone, CV9 1FA +61 1300 476 529 +44 (0) 2476 586 998 service@solaxpower.com.au service.uk@solaxpower.com TURKEY GERMANY Fevzi Çakmak mah. aslım cd. no 88 A Am Tullnaupark 8, 90402 Nürnberg, Karatay / Konya / Türkiye Germany...
Page 92 Warranty Registration Form For Customer (Compulsory) Name Country Phone Number Email Address State Zip Code Product Serial Number Date of Commissioning Installation Company Name Installer Name Electrician License No. For Installer Module ( If Any ) Module Brand Module Size(W) Number of String Number of Panel Per String Battery ( If Any )
Page 93 SolaX Power Network Technology (Zhejiang) Co., Ltd. Add.: No. 278, Shizhu Road, Chengnan Sub-district, Tonglu County, Hangzhou, Zhejiang, China E-mail: info@solaxpower.com Copyright © SolaX Power Network Technology (Zhejiang) Co., Ltd. All rights reserved. 320102121803...
