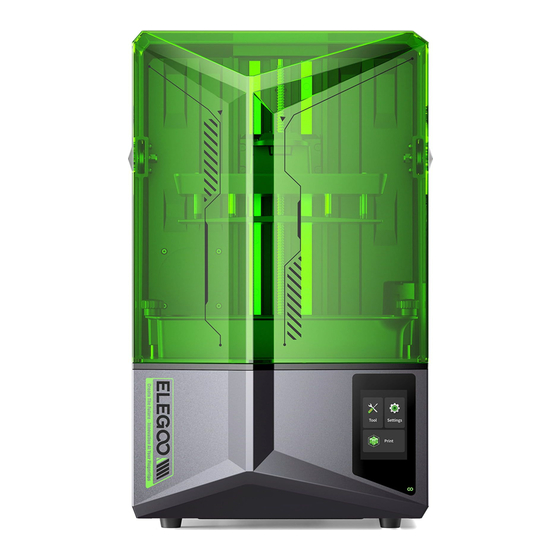

Elegoo SATURN 4 User Manual

Hide thumbs Also See for SATURN 4:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

V1
SATURN 4
3D Printer
User Manual
Manual de instrucciones
Manuel utilisateur
Manuale utente Benutzerhandbuch
Benutzerhandbuch
ユーザーマニュアル

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SATURN 4 and is the answer not in the manual?

Questions and answers

Related Manuals for Elegoo SATURN 4

Summary of Contents for Elegoo SATURN 4

  • Page 1 SATURN 4 3D Printer User Manual Manual de instrucciones Manuel utilisateur Manuale utente Benutzerhandbuch Benutzerhandbuch ユーザーマニュアル...
  • Page 2 Contents English Deutsch Français Italiano Español 日本語...
  • Page 3 SATURN 4 3D Printer User Manual...
  • Page 4 After receiving the product, please confirm whether the equipment is intact and the accessories are complete. If there is any damage or missing, please timely contact us at 3dp@elegoo.com.(To ensure the performance of each product, each product will undergo strict printing tests before leaving the factory.
  • Page 5 Please use 95% (or higher) ethyl alcohol or isopropyl alcohol to wash your model unless you are using water washable resin. If you have any problems with the printer, please contact us at 3dp@elegoo.com. Please do not disassemble or modify ELEGOO 3D printers by yourself, otherwise, the warranty will expire, and...

  • Page 6: Table Of Contents

    Contents Packing List Printer Introduction 3D Printer Tech Specs First Print Test Software Installation and Setup Machine Maintenance Warranty Statement...

  • Page 7: Packing List

    Packing List Build Platform Resin Tank USB Flash Drive Mask Gloves Funnel Backup Screws User Manual Adapter SATURN 4 3D Printer Tool Kit Scraper...

  • Page 8: Printer Introduction

    Printer Introduction Z-axis Quick-release Build Plate LCD Display Screen Handle Resin Tank Screw Knob Touch Screen...
  • Page 9 Printer Introduction Anti-UV Cover USB Interface Switch DC Socket Extension Port...

  • Page 10: 3D Printer Tech Specs

    3D Printer Tech Specs System: EL3D-3.0.1 Operation: 3.5-inch Resistive Touch Screen Printing Parameter Slicer Software: Voxeldance Tango & ChituBox Connectivity: USB Interface Technology: MSLA Stereolithography Light Source: COB Light Source + Fresnel Collimating Lens (wavelength 405nm) XY Resolution: 19*24um (11520*5120) Printing Specification Z-axis Accuracy: 0.02mm Layer Thickness: 0.01-0.2mm...

  • Page 11: First Print Test

    After printing is completed, wait until the resin on the build plate stops dripping, then lift the handle to take out the build plate, and use a scraper to remove the model. You can use ELEGOO's cleaning and curing machine to post-process the model.
  • Page 12 Software Installation and Setup The printer can install and use the Voxeldance Tangoo or Chitu Box slicing software in the USB flash drive, taking Voxeldance Tango as an example. 1. Install Voxeldance Tango. Select from the USB flash drive or go to Voxeldance's official website (www.voxeldance.com/Tango) to download the right slicing software version and install it on your computer.

  • Page 13: Software Installation And Setup

    2) Scroll the mouse wheel to zoom in or zoom out the model. 3) Long press the right mouse button to view the different perspectives of the model. 3. Voxeldance Tango Setting 3.1 Click "Platform Definitions" and select ELEGOO SATURN 4 as the default printer (See Picture 3) （Picture 3）...
  • Page 14 Software Installation and Setup 3.3 Resin Parameter (See Picture 5) Resin Density: 1.1g/ml Resin Cost: You can input the real price of the resin you purchased, and the slicing software can calculate the resin costs for each model you print. (Picture 3.4 Parameters (See Picture 5) Layer Height:...
  • Page 15 Software Installation and Setup Wait After Cure: The time difference between the end of the exposure and the start of the build platform to leave the exposure surface, the default setting is 0 seconds. Wait Before Cure: After the build platform moves to the printing surface, the time difference between the build platform starting to stationary and starting to exposure, the default setting is 0.5 seconds.

  • Page 16: Machine Maintenance

    Machine Maintenance Please do not use sharp or pointy tools to scrape the resin tank to avoid damaging the release liner film. Please clean up the resin tank before changing the resin to another color. Before and after printing, clean the build plate with paper towels or alcohol to ensure that there are no bumps or burrs on the build plate.

  • Page 17: Warranty Statement

    Warranty Statement 1. From the date of purchase, ELEGOO printer is entitled to a 1-year free warranty service, except for consumables of the LCD screen and the release film. 2. The LCD screen enjoys a 6-month free warranty service. 3. The free warranty does NOT include problems caused by self-disassembly and improper use,...
  • Page 18 Email Support Discussion Forums Help Articles...
  • Page 19 SATURN 4 3D Drucker Benutzerhandbuch...
  • Page 20 Bitte prüfen Sie nach Erhalt des Produkts, ob das Gerät intakt ist und das Zubehör vollständig ist. Sollte etwas beschädigt sein oder fehlen, kontaktieren Sie uns bitte rechtzeitig unter 3dp@elegoo.com. (Um die Leistung jedes Produkts zu gewährleisten, wird jedes Produkt strengen Drucktests unterzogen, bevor es die Fabrik verlässt. Es kann einige leichte Kratzer haben, wenn...
  • Page 21 Bitte verwenden Sie 95 % (oder mehr) Ethylalkohol oder Isopropylalkohol zum Waschen Ihres Modells, es sei denn, Sie verwenden mit Wasser auswaschbares Harz. Sollten Sie Probleme mit dem Drucker haben, kontaktieren Sie uns bitte unter 3dp@elegoo.com. Bitte zerlegen oder modifizieren Sie ELEGOO 3D-Drucker nicht selbst, andernfalls erlischt die Garantie, und Schäden, die durch persönliche Bedienungsfehler verursacht werden, müssen für...
  • Page 22 Inhaltsverzeichnis Lieferumfang Drucker Einleitung Technische Daten des 3D-Druckers Testdruck Installation und Einrichtung der Software Wartung des Druckers Garantieerklärung...

  • Page 23: Lieferumfang

    Lieferumfang Druckplatte Harz Tank USB Stick Mask Handschuhe Trichter Ersatzschrauben Benutzerhandbuch Adapter SATURN 4 3D Drucker Werkzeugset Spachtel...

  • Page 24: Drucker Einleitung

    Drucker Einleitung Z-Achse Griff Druckplatte LCD Bildschirm Harzbehälter Sterngriffschrauben Touch Screen...
  • Page 25 Drucker Einleitung UV-Schutzhülle USB Schnitstelle Schalter DC Buchse Erweiterungs- anschluss...

  • Page 26: Technische Daten Des 3D-Druckers

    Technische Daten des 3D-Druckers System: EL3D-3.0.1 Bedienung: Zoll Kapazitiver Touchscreen Druck-Parameter Slicer Software: Voxeldance Tango & ChituBox Konnektivität : USB Technology: MSLA Stereolithography Lichtquelle: COB Light Source + Fresnel Fresnel- Kollimationslinse (Wellenlänge 405nm) XY Auflösung: 19*24um (11520*5120) Druckspezifikation Z-Achse Genauigkeit: 0.02mm Schichtdicke: 0.01-0.2mm Druck Geschwindigkeit (Max): 70mm/h Stromversorgung : 100-240V 50/60 Hz 24V 6A...

  • Page 27: Testdruck

    Warten Sie nach Abschluss des Druckvorgangs, bis das Harz auf der Druckplatte nicht mehr tropft, heben Sie dann den Griff an, um die Druckplatte herauszunehmen, und verwenden Sie einen Schaber, um das Modell zu entfernen. Zur Nachbearbeitung des Modells können Sie das Reinigungs- und Aushärtungsgerät von ELEGOO verwenden.
  • Page 28 Installation und Einrichtung der Software Der Drucker kann die Slicing-Software Voxeldance Tangoo oder Chitu Box auf dem USB-Laufwerk installieren und verwenden, hier als Beispiel Voxeldance Tango. 1. Installieren Sie Voxeldance Tango. Wählen Sie aus dem USB-Stick oder gehen Sie auf die offizielle Website von Voxeldance (www.voxeldance.com/Tango) um die richtige Version der Slicing-Software herunterzuladen und auf Ihrem Computer zu installieren.
  • Page 29 2)Scrollen Sie mit dem Mausrad, um das Modell zu vergrößern oder zu verkleinern. 3)Drücken Sie lange die rechte Maustaste, um die verschiedenen Perspektiven des Modells zu sehen. 3. Voxeldance Tango Einstellung 3.1 Klicken Sie auf "Platform Definitions" und wählen Sie ELEGOO SATURN 4 als Standarddrucker (Siehe Abbildung 3) （Abbildung 3） （Abbildung 4）...
  • Page 30 Installation und Einrichtung der Software 3.3 Harz Parameter (Siehe Abbildung 5) Harzdichte: 1.1g/ml Harzkosten: Sie können den tatsächlichen Preis des von Ihnen gekauften Harzes eingeben, und die Slicing-Software kann die Harzkosten für jedes von Ihnen gedruckte Modell berechnen. (Abbildung 3.4 Parameter (Abbildung 5) Schichthöhe: Die Dicke der einzelnen gedruckten Schichten, die empfohlene Höhe ist 0,05 mm, aber Siekann von 0,01-0,2 mm eingestellt werden.

  • Page 31: Installation Und Einrichtung Der Software

    Installation und Einrichtung der Software Ruhezeit nach der Aushärtung: Nachdem die Druckplattform angehoben wurde, beginnt die Zeitdifferenz zwischen dem Beginn der Ruhephase des Druckers und dem Beginn der Rückkehr. Der Standardwert ist 0 Sekunden. Ruhezeit vor der Aushärtung: Die Zeitdifferenz zwischen dem Ende der Druckbelichtung und dem Beginn der Druckfreigabe.

  • Page 32: Wartung Des Druckers

    Wartung des Druckers Bitte verwenden Sie keine scharfen oder spitzen Werkzeuge zum Abkratzen des Harzbehälters, um eine Beschädigung des Trennpapiers zu vermeiden. Reinigen Sie den Harzbehälter, bevor Sie das Harz durch eine andere Farbe ersetzen. Reinigen Sie die Bauplatte vor und nach dem Drucken mit Papiertüchern oder Alkohol, um sicherzustellen, dass keine Unebenheiten oder Grate auf der Bauplatte vorhanden sind.

  • Page 33: Garantieerklärung

    Garantieerklärung 1. Ab dem Kaufdatum hat der ELEGOO-Drucker Anspruch auf einen kostenlosen 1-Jahres- Garantieservice, mit Ausnahme der Verbrauchsmaterialien des LCD-Bildschirms und des Freigabefilms. 2. Der LCD-Bildschirm genießt eine 6-monatige kostenlose Garantie. 3. Die kostenlose Garantie gilt NICHT für Probleme, die durch Selbstzerlegung und unsachgemäßen...
  • Page 34 Email Support Diskussionsforen Hilfeartikel...
  • Page 35 SATURN 4 Imprimante 3D Mode d'emploi...
  • Page 36 En cas de dommages ou de pièces manquantes, veuillez nous contacter le plus rapidement possible en écrivant à 3dp@elegoo.com. (Afin de garantir le bon fonctionnement de chaque produit, celui-ci est soumis à des tests d'impression stricts avant de quitter l'usine.
  • Page 37 Utilisez de l'alcool éthylique ou isopropylique à 95 % (ou plus) pour laver le modèle, sauf si vous utilisez une résine lavable à l'eau. En cas de problème avec l'imprimante, veuillez nous contacter à l'adresse 3dp@elegoo.com. Veuillez ne pas démonter ou modifier les imprimantes 3D ELEGOO par vous-même, sinon la garantie expirera.
  • Page 38 Sommaire Liste des pièces Schéma de l’ imprimante Spécifications techniques de l'imprimante 3D Test d'impression Installation et configuration du logiciel Entretien de la machine Déclaration de garantie...

  • Page 39: Liste Des Pièces

    Liste des pièces Plateforme d’ Réservoir Clé USB impression de résine Masque Gants Entonnoir Vis supplémentaires Mode d’ emploi Adaptateur secteur Imprimante 3D SATURN 4 Kit d’ outils Grattoir...

  • Page 40: Schéma De L' Imprimante

    Schéma de l’ imprimante Axe Z Poignée de Plateau d’ Écran LCD libération rapide impression Réservoir Vis-molettes Écran tactile de résine...
  • Page 41 Schéma de l’ imprimante Couvercle anti-UV Port USB Interrupteur Port alimentation Port d'accessoires électrique complémentaires...

  • Page 42: Spécifications Techniques De L'imprimante 3D

    Spécifications techniques de l'imprimante 3D Système : EL3D-3.0.1 Fonctionnement : Écran tactile 3.5pouces Paramètres d'impression Logiciel de tranchage (slicer) : Voxeldance Tango & ChituBox Connectivité: Interface USB Technologie: Stéréolithographie MSLA Source lumineuse : COB (longueur d’ onde 405nm) Résolution XY : 19*24um (11520*5120) Précision axe Z : 0.02mm Spécifications d’...

  • Page 43: Test D'impression

    Une fois l'impression terminée, attendez que la résine sur la plaque d'impression cesse de couler, puis soulevez la poignée pour retirer la plaque d'impression et utilisez un grattoir pour retirer le modèle. Vous pouvez aussi utiliser la machine de nettoyage et de durcissement ELEGOO Wash & Cure pour le post-traitement du modèle.

  • Page 44: Installation Et Configuration Du Logiciel

    Installation et configuration du logiciel L'imprimante peut être utilisée avec les logiciels de découpe Voxeldance Tango ou ChituBox livrés sur la clé USB, Voxeldance Tango sera utilisé dans cet exemple. 1. Installez Voxeldance Tango. Sélectionnez la clé USB ou allez sur le site web de Voxeldance (www.voxeldance.com/Tango) pour télécharger la bonne version du logiciel de découpe et l'installer sur votre ordinateur.
  • Page 45 3)Appuyez longuement sur le bouton droit de la souris pour afficher les différentes perspectives du modèle. 3. Paramètres de Voxeldance Tango 3.1 Cliquez sur "Platform Definitions" et sélectionnez ELEGOO SATURN 4 comme imprimante par défaut (Image 3) （Image 3）...
  • Page 46 Installation et configuration du logiciel 3.3 Paramètres résine (voir image 5) Densité de la résine: 1.1g/ml Coût de la résine: Vous pouvez saisir le prix réel de la résine que vous avez achetée, et le logiciel de découpe peut calculer les coûts de la résine pour chaque modèle que vous imprimez. (Image 3.4 Paramètres (voir image 5) Layer Height (Hauteur de la couche) :...
  • Page 47 Installation et configuration du logiciel Wait After Lift (Temps de repos après montée) : Après le soulèvement de la plate-forme d'impression, la différence de temps entre le début du repos de l'imprimante et le début du retour à l’ impression. La valeur par défaut est de 0 seconde.

  • Page 48: Entretien De La Machine

    Entretien de la machine N'utilisez pas d'outils pointus ou tranchants pour gratter le réservoir de résine afin d'éviter d'endommager le film de séparation. Veuillez nettoyer le réservoir de résine avant de changer la résine pour une autre couleur. Avant et après l'impression, nettoyez la plaque de construction avec des serviettes en papier ou de l'alcool pour vous assurer qu'il n'y a pas de bosses ou de bavures sur la plateforme d’...

  • Page 49: Déclaration De Garantie

    Déclaration de garantie 1. À partir de la date d'achat, l'imprimante ELEGOO bénéficie d'un service de garantie gratuit d'un an, à l'exception des consommables, de l'écran LCD et du film de séparation. 2. L'écran LCD bénéficie d'une garantie gratuite de 6 mois.
  • Page 50 Support Email Forums de discussions Articles d’aide...
  • Page 51 SATURN 4 Stampante 3D Manuale Utente...
  • Page 52 Se ci fossero danni oppure dei componenti risultassero mancanti, contattaci all’ indirizzo 3dp@elegoo.com. ( Per garantire la qualità dei nostri prodotti, li testiamo accuratamente prima che lascino la nostra fabbrica. Per questo motivo, potrebbero essere presenti piccoli graffi...
  • Page 53 Se ci fosse qualsiasi problema con la stampante, contattaci all’ indirizzo 3dp@elegoo.com. Non smontare o modificare la stampante 3D ELEGOO in autonomia, altrimenti la garanzia non sarà più valida e la riparazione di qualsiasi danno causato da errori personali dovuti ad un uso...
  • Page 54 Contenuti Contenuto della Confezione Diagramma dei Componenti Caratteristiche Tecniche della Stampante Test di Stampa Installazione del Software e Configurazione Manutenzione Certificato di Garanzia...

  • Page 55: Contenuto Della Confezione

    Contenuto della Confezione Piatto di Stampa Serbatoio Chiavetta USB della Resina Maschera Guanti Imbuto Viti di Riserva Manuale Adattatore Stampante 3D SATURN 4 Kit Utensili Spatola...

  • Page 56: Diagramma Dei Componenti

    Diagramma dei Componenti Asse Z Maniglia a Piatto di Stampa Schermo LCD Sgancio rapido Serbatoio Vite a Pomello Schermo Touch della Resina...
  • Page 57 Diagramma dei Componenti Copertura Anti-UV Porta USB Interruttore Presa DC Foro di Areazione Ausiliaria...

  • Page 58: Caratteristiche Tecniche Della Stampante

    Caratteristiche Tecniche della Stampante Sistema: EL3D-3.0.1 Operatività: Schermo Touch Resistivo 3.5” Caratteristiche Tecniche Programma Slicer: Voxeldance Tango & ChituBox Connettività: Interfaccia USB Tecnologia: Stereolitografia MSLA Fonte di Luce UV: Fonte di Luce COB + Lenti di Collimazione Fresnel (Lunghezza d’ Onda 405nm) Risoluzione XY: 19*24um (11520*5120) Parametri di Stampa Precisione Asse Z: 0.02mm...

  • Page 59: Test Di Stampa

    Al termine della stampa, aspetta fino a che la resina non smette di gocciolare dal piatto, dopo- dichè alza la maniglia per rimuovere il piatto e utilizza la spatola per rimuovere il modello. Puoi utilizzare la stazione di pulizia e indurimento ELEGOO per effettuare la pulizia e completare la polimerizzazione del modello.
  • Page 60 Installazione del Software e Configurazione Puoi installare e utilizzare i programmi di slicing Voxeldance Tango o ChituBox direttamente dalla chiavetta USB fornita. Prenderemo Voxeldance Tango come esempio. 1. Installa Voxeldance Tango. Seleziona il programma dalla chiavetta USB o vai al sito ufficiale Voxeldance (www.voxeldance.com/Tango) per scaricare la versione più...
  • Page 61 2)Usa la rotella del mouse per zoomare avanti e indietro. 3)Tieni premuto il tasto destro del mouse per ruotare la visuale del modello. 3. Impostare Voxeldance Tango 3.1 Fai click su "Platform Definitions" e seleziona ELEGOO SATURN 4 come stampante predefinita (Vedi Immagine 3) （Immagine 3）...

  • Page 62: Installazione Del Software E Configurazione

    Installazione del Software e Configurazione 3.3 Parametri della Resina (Vedi Immagine 5) Densità della Resina: 1.1g/ml Costo della Resina: è possibile inserire il prezzo reale della resina acquistata, in modo che il programma sia in grado di calcolare il costo effettivo di ogni modello stampato. (Immagine 3.4 Parametri (Vedi Immagine 5) Altezza dei Layer:...
  • Page 63 Installazione del Software e Configurazione Attesa dopo l'Esposizione: La differenza di tempo tra la fine dell’ esposizione e il momento in cui il piatto inizia a muoversi verso l’ alto. Il parametro predefinito è 0s. Attesa prima dell'Esposizione: Dopo la discesa, la differenza di tempo tra il momento in cui il piatto ha raggiunto la posizione finale e l’...

  • Page 64: Manutenzione

    Manutenzione Non usare oggetti affilati o appuntiti per raschiare il serbatoio della resina in maniera da evitare di danneggiare il film di rilascio. Pulisci il serbatoio della resina prima di utilizzare una resina di diverso colore. Prima e dopo la stampa, pulisci il piatto di stampa utilizzando un tovagliolo di carta imbevuto di alcool per assicurarti che non siano presenti residui o incrostazioni di resina sul piatto.

  • Page 65: Certificato Di Garanzia

    Certificato di Garanzia 1. Dalla data di acquisto, le stampanti ELEGOO beneficiano di un servizio di garanzia gratuito di 1 anno ad eccezione dello schermo LCD e la pellicola di rilascio, in quanto component soggetti a usura. 2. Lo schermo LCD beneficia di un servizio di garanzia gratuito di 6 mesi.
  • Page 66 Supporto Email Forum di DIscussione Articoli di Aiuto...
  • Page 67 SATURN 4 Impresora 3D Manual de instrucciones...
  • Page 68 Si hay algún daño o falta algún elemento, por favor, póngase en contacto con nosotros lo antes posible escribiendo a 3dp@elegoo.com. (Para garantizar el correcto funcionam- iento de cada producto, éste se somete a estrictas pruebas de impresión antes de salir de fábrica.
  • Page 69 Si tiene algún problema con la impresora, póngase en contacto con nosotros en 3dp@elegoo.com. Por favor, no desmonte o modifique las impresoras ELEGOO 3D por sí mismo, de lo contrario, la garantía expirará, y usted tendrá que pagar el importe de las reparaciones de los daños...
  • Page 70 Índice Lista de piezas Introducción a la impresora Especificaciones técnicas de la impresora 3D Primer test de impresión Instalación y configuración del software Mantenimiento de la impresora Declaración de garantía...

  • Page 71: Lista De Piezas

    Lista de piezas Plataforma Tanque de resina Memoria USB de impresión Mascarilla Guantes Embudo Tornillos de Manual de Adaptador seguridad instrucciones Impresora 3D SATURN 4 Kit de herramientas Espátula...

  • Page 72: Introducción A La Impresora

    Introducción a la impresora Eje Z Mango de liberación Plataforma de Pantalla LCD rápida impresión Tanque de Tornillo de seguridad Pantalla táctil resina...
  • Page 73 Introducción a la impresora Cubierta Anti-UV Conexión USB Interruptor ON/OFF Enchufe DC Puerto para los accesorios extra...

  • Page 74: Especificaciones Técnicas De La Impresora 3D

    Especificaciones técnicas de la impresora 3D Sistema: EL3D-3.0.1 Funcionamiento: Pantalla táctil capacitiva de 3,5 pulgadas Parámetros de la impresora Software: Voxeldance Tango y ChituBox Conexión: Puerto USB Tecnología: Estereolitografía MSLA Fuente de luz: Fuente de luz COB + lente colimadora Fresnel (longitud de onda 405 nm) Resolución XY: 19*24um (11520*5120) Especificaciones de la Precisión eje Z: 0.02mm...

  • Page 75: Primer Test De Impresión

    Una vez finalizada la impresión, espere hasta que la resina de la placa de impresión deje de gotear y, a continuación, levante el mango para extraer la placa de impresión y utilice una espátula para retirar el modelo. Puede utilizar la máquina de limpieza y curado de ELEGOO para procesar posteriormente el modelo.
  • Page 76 Instalación y configuración del software La impresora puede instalar y utilizar el software de corte Voxeldance Tangoo o Chitu Box en la memoria USB, tomando como ejemplo Voxeldance Tango. 1. Instale Voxeldance Tango Seleccione la unidad de disco duro USB o visite el sitio web oficial de Voxeldance (www.voxeldance.com/Tango) para descargar la versión correcta del software de impresión e instalarla en su ordenador.

  • Page 77: Instalación Y Configuración Del Software

    2)Desplace la rueda del ratón para acercar o alejar el modelo. 3)Mantenga pulsado el botón derecho del ratón para ver las distintas perspectivas del modelo. 3. Configurando Voxeldance Tango 3.1 Haga clic en "Definiciones de plataforma" y seleccione ELEGOO SATURN 4 como impresora predeterminada. (Ver Imagen 3) （Imagen 3）...
  • Page 78 Instalación y configuración del software 3.3 Parámetros de la Resina(Ver Imagen 5) Densidad de la resina: 1,1 g/ml Coste de la resina: Puede introducir el precio real de la resina que ha comprado, y el software de corte puede calcular los costes de la resina para cada modelo que imprima. (Imagen 3.4 Parámetros (Ver Imagen 5) Layer Height (Altura de la capa):...
  • Page 79 Instalación y configuración del software Wait After Lift (Tiempo de reposo tras la elevación): Después de levantar la plataforma de impresión, la diferencia de tiempo entre el inicio del reposo de la impresora y el inicio de la reanudación de la impresión.

  • Page 80: Mantenimiento De La Impresora

    Mantenimiento de la impresora Por favor, no utilice herramientas afiladas o puntiagudas para raspar el tanque de resina para evitar dañar el film de protección. Limpie el depósito de resina antes de cambiar la resina por otro color. Antes y después de la impresión, limpie la placa de impresión con toallas de papel o alcohol para asegurarse de que no hay golpes o rebabas en la placa de impresión.

  • Page 81: Declaración De Garantía

    Declaración de garantía 1. A partir de la fecha de compra, la impresora ELEGOO tiene derecho a un servicio de garantía gratuito de 1 año, excepto para los consumibles de la pantalla LCD y el film de protección. 2. La pantalla LCD cuenta con 6 meses de garantía gratuita.
  • Page 82 Soporte vía email Forums de discusión Artículos de ayuda...
  • Page 83 SATURN 4 3Dプリンター 取扱説明書...
  • Page 84 ELEGOO製品をご購入いただき、 誠にありがとうございます。 製品を受け取りましたら、 装置に問題がなく付属品が揃っていることを確認してください。 損傷や欠品がある場 合は、 すみやかに3dp@elegoo.comまでご連絡ください。 （ 各製品の性能を保証するため、 工場出荷前に厳密 なプリントテストを行っております。 製品の開封時に若干の傷が見られることがありますので、 あらかじめご了承く ださい。 性能上の問題はございませんので、 安心してご使用いただけます。 ）...
  • Page 85 注意事項: 3Dプリンター及びその付属品は、 子供の手の届かない場所に保管してください。 レジンの量は、 レジンタンク容量の1/3以上で、 かつMAXライン以下になるようにして使用してください。 プリンターは乾燥した環境に設置し、 雨や湿気にさらされないようご注意ください。 使用中に緊急事態が発生した場合は、 すぐに3Dプリンターの電源を切ってください。 プリンターは屋内で使用し、 直射日光やほこりの多い環境を避けてください。 返品 ・ 交換のため、 元の梱包箱は30日間保管しておいてください （ELEGOOの元の梱包箱のみお受け付けい たします） 。 プリントに失敗した際には、 損傷を避けるため、 レジンタンク内の余分な硬化レジンを清掃し、 レジンを取り替 えてください。 使用する前にマスクや手袋を着用し、 レジンが肌に直接触れないように注意してください。 レジンタンクのリリースフィルムが白くなったり、 傷がついてしまったり、 弾力性がなくなった場合には、 プリント 失敗率が高くなります。 速やかにリリースフィルムを交換してください。 水洗いレジンを使用していない場合、 95%以上のエチルアルコールかイソプロピルアルコールを用いてプリン ト後のモデルを洗浄してください。 プリンターに関する疑問や不明な点がございましたら、 3dp@elegoo.comまでお問い合わせください。 ELEGOOの3Dプリンターは、 ご自身で分解したり改造したりしないでください。 保証が無効になり、 操作ミスによ...
  • Page 86 目次 同梱品リスト 各部の名称 3Dプリンター技術仕様 初回テストプリント ソフトウェアのインストールと設定 装置のメンテナンス 保証ポリシー...

  • Page 87: 同梱品リスト

    同梱品リスト ビルドプラットフ レジンタンク USBフラッシュディ ォーム スク マスク 手袋 漏斗 予備ネジ 取扱説明書 電源アダプタ SATURN 4 3Dプリンター ツールキット スクレーパー...
  • Page 88 各部の名称 Z軸 クイックリリース ビルドプレート 液晶ディスプレイ ハンドル レジンタンク スクリューノブ タッチスクリーン...
  • Page 89 各部の名称 UVカバー USBポート 電源スイッチ DCジャック 拡張ポート...

  • Page 90: 3Dプリンター技術仕様

    3Dプリンター技術仕様 システム: EL3D-3.0.1 操作画面: 3.5インチ 静電容量式タッチスクリーン プリントパラメータ スライスソフト: Voxeldance Tango & ChituBox 接続方式: USB 技術: MSLA ステレオリソグラフィー 光源: COB光源 + フレネルコリメートレンズ （波長405nm） XY解像度: 19*24um (11520*5120) Z軸精度: 0.02mm プリント仕様 層の厚さ: 0.01-0.2mm プリントスピード: 最大 70mm/H 電源: 100-240V 50/60 Hz 24V 6A 本体寸法: 327.4mm(L)*329.2mm(W)*548mm(H) 造形サイズ: 218.88mm(L)*122.88mm(W)*220mm(H) パッケージサイズ: 660mm(L)*450mm(W)*450mm(H) ハードウェア仕様...

  • Page 91: 初回テストプリント

    初回テストプリント ビルドプラットフォームを接続ブロックに挿入した後、 クイックリリースハンドルを押し下げてビルドプラットフォームを接続 ブロックに固定します。 ビルドプレートにはセルフレベリング機能があり、 箱から出してすぐに使用することができます。 クイックリリース ハンドル 1. モデルプリント レジンをゆっく りとレジンタンクに注いでください （レジンはタンク容量の1/3以上、 かつMAXラインを超えないよう に注意してください。 装置はプリント前にセルフチェックを行います。 実行中は装置に触れないでください） 。 プリ ンターのUVカバーを閉めた後、 スライス済みのテストモデルを選択してプリントします。 2. モデルの後処理 プリントが完了したら、 ビルドプレートのレジンが滴り落ちなくなるまで待機します。 その後、 ハンドルを持ち上げ てビルドプレートを取り出し、 スクレーパーを使ってモデルを取り外します。 ELEGOOの洗浄硬化機を使用して、 モデルの後処理を行うことができます。...
  • Page 92 ソフトウェアのインストールと設定 このプリンターはUSBディスク内のVoxeldance TangoとChitu Boxに対応しており、 お手持ちのパソコンに インストールして使用することができます。 以下、 Voxeldance Tangoを例にと って説明します。 1. Voxeldance Tangoをインストールする際、 インストールパスに中国語の 文字を含めないでください。 USBフラッシュディスクから選択するか、 Voxeldanceの公式ウェブサイト (www.voxeldance.cn/Tango)にアクセスして、 適切なスライスフトウェアの バージョンをダウンロードし、 コンピュータにインストールしてください。 2. Voxeldance Tangoの使用方法 2.1 インストールが完了したら、 ソフトウェアを実行し、 「 ライセンスを有効化す る」 - 「プリンターハードウェアコードで有効化する」 を選択します （画像2参照） 。 画面上で 「設定」 - 「情報」 を押して、 マシンの 「ID」 を表示します （画像1参照）...

  • Page 93: ソフトウェアのインストールと設定

    ソフトウェアのインストールと設定 その他の操作: 1) マウスの左ボタンを長押ししてドラッグすると、 モデルを所望の位置に移動することができます。 2) マウスホイールをスクロールすると、 モデルを拡大または縮小することができます。 3) マウスの右ボタンを長押しすると、 モデルを異なる視点から確認することができます。 3. Voxeldance Tangoの設定 3.1 「プリンターの選択」 をクリックし、 デフォルトのプリンターとしてELEGOO SATURN 4を選択します （画像3参照） （画像3） （画像4） 3.2 造形サイズ デフォルトのパラメーターを変更する必要はありません （画像4参照） 。 XはX軸方向の最大プリントサイズを示し、 その他の軸についても同様です。...
  • Page 94 ソフトウェアのインストールと設定 3.3 レジンパラメータ (画像5参照) レジン密度: 1.1g/ml レジンコスト: 購入したレジンの実際の価格を入力すると、 プリントする各モデルのレジンコストを計算できます。 (画像5) 3.4 パラメータ (画像5参照) レイヤーの高さ: 印刷される各層の厚みで、 推奨は0.05mmです。 0.01~0.2mmの範囲で調整することも可能です。 設定値が大きいほど、 各層の露光時間は長くなります。 初期層数: 初期プリント層数を設定します。 初期層の数がnの場合、 最初のn層の露光時間が 「初期層の露光時間」 となります。 デフォルト設定は 5 です。 露光時間: 通常プリント層の露光時間で、 デフォルト設定は2.5秒です。 層を厚く設定するほど、 露光に必要な時間 は長くなります。 遷移層数: 各層の間で密着性を高めるための、 初期層の後に続く遷移層の数。 露光時間を除いて、 遷移レイヤー の他のパラメータは通常のレイヤーと同じです。 初期層露光時間: 初期層の露光時間を設定します。...
  • Page 95 ソフトウェアのインストールと設定 露光後待機時間: 露光が終了してからビルドプラットフォームが露光面から離れるまでの待機時間で、 デフォルト 設定は0秒です。 露光前待機時間: ビルドプラットフォームが露光面に移動してから停止状態になり、 露光を開始するまでの待機 時間で、 デフォルト設定は0.5秒です。 リフト後待機時間: ビルドプラットフォームがリフトアップした後に停止状態になり、 戻り始めるまでの待機時間 で、 デフォルト設定は0秒です。 初期層露光後待機時間: 初期層をプリントする際に、 露光が終了してからビルドプラットフォームが露光面から 離れ始めるまでの待機時間で、 デフォルトは0秒です。 初期層露光前待機時間: 初期層をプリントする際に、 ビルドプラットフォームが露光面に移動して停止状態になり、 露光を開始するまでの待機時間で、 デフォルトは0.5秒です。 初期層リフト後待機時間: 初期層をプリントする際、 ビルドプラットフォームがリフトアップした後に停止状態に なり、 戻り始めるまでの待機時間で、 デフォルトは0秒です。 初期層リフト距離: 初期層のプリントプロセス中、 ビルドプラットフォームが毎回露光面から離れる距離で、 デフ ォルト設定は3+4mmです。 リフト距離: 通常層のプリントプロセス中、 ビルドプラットフォームが毎回露光面から離れる距離で、 デフォルト設 定は3+4mmです。...

  • Page 96: 装置のメンテナンス

    装置のメンテナンス レジンタンクに鋭利なものは使用しないでください。 リリースライナーフィルムが傷つく恐れがあります。 異なる色のレジンを使う場合は、 事前にレジンタンクを十分に清掃してください。 プリント前後には、 ペーパータオルやアルコールでビルドプレートを清掃し、 凹凸やバリがないことを確認してく ださい。 プリント前は毎回装置を点検し、 各部品に明らかな破損、 欠損、 異常がないことを確認してください。 プリント中は、 プリント環境をできるだけ25～30℃に保ってください。 また、 プリンターの放熱を促進し、 レジンの 臭いが充満するのを防ぐため、 十分に換気してください。 Z軸から摩擦音が発生している場合は、 リードスクリューにグリースを塗布してください。 少なく とも2～3ヶ月に 1回塗布し、 頻繁にプリントする場合には塗布の頻度を増やしてください。 プリンターを48時間以上使用しない場合は、 タンク内に残ったレジンをレジンボトルに戻し、 しっかり密閉して ください。 残留物がある場合は、 フィルターで濾過してください。 リリースフィルムは消耗品です。 プリントの成功率を高めるため、 装置の指示に従って定期的に交換してください。 ビルドプレートを取り外す際には、 LCDスクリーンを傷つけないように注意してください。 スクリーンの寿命は約 2000時間以上ですが、 プリント頻度によ っては短くなる場合があります。 プリントが終わったらスクリーンを清掃 し、...
  • Page 97 保証ポリシー 1. ELEGOOの機器は、 購入日から1年間の無料保証サービスを受けることができます。 ただし、 消耗品であるLCD スクリーンとリリースフィルムは除外されます。 2. LCDスクリーンは6ヶ月間の無料保証サービスが適用されます。 3. 無料保証の範囲には、 人為的な分解や不適切な使用によ って生じた問題や、 装置外装の摩耗などは含まれま せん。...
  • Page 98 メールサポート ディスカッションフォ ヘルプ記事 ーラム...
