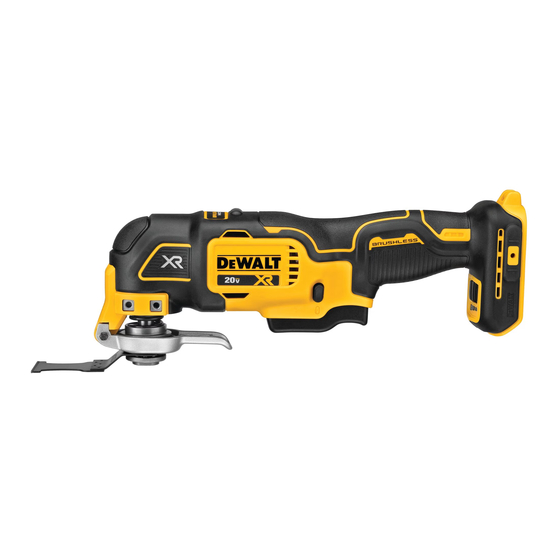

- Page 1 User Manual of Product 1: DEWALT 20V Max XR Oscillating Multi-Tool, Variable Speed, Tool Only (DCS356B)
- Page 2 Instruction Manual Guide D’utilisation Manual de instrucciones DCS354, DCS356 20V Max* Oscillating Multi-Tool Outil multifonctions à oscillations sans fil 20 V max* Multi-herramienta oscilante inalámbrica de 20 V Máx If you have questions or comments, contact us. Pour toute question ou tout commentaire, nous contacter. Si tiene dudas o comentarios, contáctenos.
- Page 3 English (original instructions) Français (traduction de la notice d’instructions originale) Español (traducido de las instrucciones originales)
- Page 4 English Definitions: Safety Alert Symbols and Words This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of personal injury or property damage. DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury. WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
-
Page 5: General Power Tool Safety Warnings
English 20V Max* Oscillating Multi-Tool DCS354 , DCS356 moment of inattention while operating power tools GENERAL POWER TOOL SAFETY WARNINGS may result in serious personal injury. WARNING: Read all safety warnings, b ) Use personal protective equipment. Always wear instructions, illustrations and specifications eye protection. - Page 6 English Additional Safety Rules for Oscillating damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained Multi-Tools power tools. • Hold power tool by insulated gripping surfaces, f ) Keep cutting tools sharp and clean. Properly when performing an operation where the cutting maintained cutting tools with sharp cutting edges are accessory may contact hidden wiring.
-
Page 7: Additional Safety Information
English tool and heating of the liquid caused by scraping action • All toys, washable furniture and utensils used by may cause harmful vapors to be emitted from work piece. children should be washed thoroughly before being used again. • Use only for dry sanding. -
Page 8: Batteries And Chargers
English The label on your tool may include the following symbols. The • Charge the battery packs only in D WALT chargers. symbols and their definitions are as follows: • DO NOT splash or immerse in water or other liquids. V ......volts or AC/DC .. - Page 9 Important Safety Instructions for All For more information regarding fuel gauge battery packs, Battery Chargers please contact 1-800-4-D WALT (1-800-433-9258) or visit our website www.dewalt.com. WARNING: Read all safety warnings, Transportation instructions, and cautionary markings for the battery pack, charger and product. Failure to WARNING: Fire hazard.
-
Page 10: Charging A Battery
English Any other uses may result in risk of fire, electric shock electric shock. Removing the battery pack will not reduce or electrocution. this risk. Do not expose the charger to rain or snow. • • NEVER attempt to connect 2 chargers together. • Pull by the plug rather than the cord when •... -
Page 11: Electronic Protection System
English yellow light will turn off and the charger will resume the conditions. Follow the charging procedure. You may also charge a partially used pack whenever you desire charging procedure. with no adverse effect on the battery pack. A charger will not charge a faulty battery pack. The charger 5. - Page 12 English Installing/Removing Accessories (Fig. B, C) 3. Firmly press the base with the sanding sheet attached against a flat surface and briefly switch the tool on. The tool features an exclusive Tool-Free System for faster This provides for good adhesion between the platen accessory changes and adjustments without the need for and the sanding sheet and also helps to prevent wrenches or hex keys like other oscillating tool systems.
-
Page 13: Operation
English 2. Secure the block to the main body with the supplied Fig. H screw and washer .Tighten with the supplied hex wrench Fig. F OPERATION WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before making any adjustments or removing/ installing attachments or accessories. -
Page 14: Helpful Hints
English Fig. J 3. To turn the tool OFF, release the variable speed switch 1 Sanding WARNING: Fire hazard. When working on metal surfaces, do not use a vacuum cleaner because sparks are generated. Wear safety glasses and a dust mask. Due to the danger of fire, do not use your sander to sand magnesium surfaces. -
Page 15: Compatible Accessories
For further detail of warranty coverage and service center. If you need assistance in locating any warranty repair information, visit www.dewalt.com or accessory, please contact D WALT Industrial Tool call 1-800-4-D WALT (1-800-433-9258). -
Page 16: Troubleshooting Guide
English Troubleshooting Guide Problem Possible Cause Possible solution Unit will not start. Battery not installed. Install battery in tool handle. Battery is not charged. Place battery on charger and install a fully charged battery pack in tool. Battery or power tool is overheated. Allow battery and/or tool to cool after extended use or replace overheated battery pack with a cool one. - Page 17 FRAnçAis Définitions : symboles et termes d'alarmes sécurité Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels. DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves.
-
Page 18: Sécurité Personnelle
FRAnçAis Outil multifonctions à oscillations sans fil 20 V max* DCS354 , DCS356 cette application. L’utilisation d’une rallonge conçue AVERTISSEMENTS GÉNÉRAUX SUR LA pour l’extérieur réduira les risques de choc électrique. SÉCURITÉ DES OUTILS f ) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, AVERTISSEMENT : lisez tous les avertissements brancher l’outil dans une prise ou sur un circuit... - Page 19 FRAnçAis sécurité de l’outil. Un acte irréfléchi peut causer une tout autre bloc-piles risque de causer des blessures ou blessure grave en une fraction de seconde. un incendie. c ) Lorsque le bloc-piles n’est pas utilisé, le tenir 4) Utilisation et entretien d’un outil électrique éloigné...
- Page 20 FRAnçAis • Prendre des précautions à proximité des évents, raclage peut entraîner l’émission de vapeurs nocives de la car ils cachent des pièces mobiles. Vêtements amples, pièce à travailler. bijoux ou cheveux longs risquent de rester coincés dans • Utilisez seulement pour le ponçage à sec. L’ e au qui ces pièces mobiles.
- Page 21 FRAnçAis nettoyage et élimination AVERTISSEMENT : cet outil peut produire et/ ou répandre de la poussière susceptible de causer • Passer quotidiennement l’aspirateur sur les lieux de des dommages sérieux et permanents au système travail et les nettoyer soigneusement pendant toute la respiratoire.
-
Page 22: Recommandations De Stockage
FRAnçAis LIRE TOUTES LES CONSIGNES que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels de lithium. Consignes importantes de sécurité • Le contenu des cellules d’une pile ouverte peut les blocs-piles causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à... -
Page 23: Directives De Sécurité Importantes Propres À Tous Les Chargeurs De Piles
1-800-4-D WALT (1-800-433-9258) ou vous rendre sur Exemple d’étiquetage d’utilisation et d’expédition notre site www.dewalt.com. USE: 120 Wh Shipping: 3 x 40 Wh Transport Par exemple, le Wh de expédition pourra indiquer AVERTISSEMENT : risques d’incendie. Au moment 3 x 40 Wh, ce qui correspond à... -
Page 24: Chargement Du Bloc-Piles
FRAnçAis • Ces chargeurs n’ont pas été conçus pour une • Ne pas utiliser le chargeur s’il a reçu un coup, utilisation autre que recharger les blocs-piles fait une chute ou a été endommagé de quelque rechargeables D WALT. Toute autre utilisation façon que ce soit. -
Page 25: Remarques Importantes Concernant Le Chargement
FRAnçAis Remarques importantes concernant complètement chargé et peut être retiré utilisé à ce moment ou laissé dans le chargeur. le chargement REMARQUE : pour retirer le bloc-piles, on doit appuyer sur 1. Pour augmenter la durée de vie du bloc-piles le bouton de libération du bloc-piles sur certains chargeurs et optimiser son rendement, le recharger à... -
Page 26: Installation Murale
FRAnçAis Installation murale dans toutes les tiges sur le support et qu’il arrive à égalité avec l’arbre. DCB107, DCB112, DCB113, DCB115, DCB118, 4. Relâchez le levier de serrage de l’accessoire. DCB132 5. Au besoin, certains accessoires, comme les grattoirs et Ces chargeurs ont été... - Page 27 FRAnçAis Fig. D 2. Arrimez le dispositif de guidage au corps de l’ o util à l’aide de la vis et une rondelle , fournie à cet effet. Resserrez avec la clé hexagonale également fournie. Fig. F Installation d’accessoires avec un adaptateur universel (Fig. E) ATTENTION : pour éviter tout risque de dommages corporels, ne pas utiliser d’accessoires pour une application où...
- Page 28 FRAnçAis Fig. H Fig. J Sélection de mode (Fig. A) DCS356 FONCTIONNEMENT Votre outil est muni d’un sélecteur de mode permettant 10 AVERTISSEMENT : afin de réduire le risque de sélectionner un des trois modes. Sélectionnez le mode de blessure corporelle, éteignez l’appareil selon l’application et contrôlez la vitesse de l’outil à...
-
Page 29: Accessoires Compatibles
Joppa Road, Towson, MD 21286 aux États-Unis, composer le faire son travail. Seule une légère pression est nécessaire 1 800 433-9258 (1 800 4-D WALT) ou visiter notre site Web : au ponçage. www.dewalt.com. Astuces utiles Accessoires compatibles • Toujours s’assurer que la pièce est bien tenue ou serrée Tampon abrasif pour dispositif à... -
Page 30: Guide De Dépannage
Pour plus de détails date d’achat pour obtenir un remboursement intégral, sans au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www.dewalt.com ou aucun problème. composez le 1-800-4-D WALT (1-800-433-9258). Cette AMÉRiQUE lATinE : cette garantie ne s’applique aux... - Page 31 EsPAñOl Definiciones: Símbolos y Palabras de Alerta de Seguridad Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales. PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.
-
Page 32: Seguridad En El Área De Trabajo
EsPAñOl Multi-herramienta oscilante inalámbrica de 20 V Máx DCS354 , DCS356 e ) Al operar una herramienta eléctrica en el ADVERTENCIAS GENERALES DE SEGURIDAD exterior, utilice un cable prolongador adecuado PARA HERRAMIENTAS ELÉCTRICAS para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de ADVERTENCIA: Lea todas las advertencias descarga eléctrica. - Page 33 EsPAñOl h ) No permita que la familiaridad obtenida a partir no permiten el manejo y control seguros de la del uso frecuente de herramientas le permitan herramienta en situaciones inesperadas. volverse descuidado e ignorar los principios 5) Uso y Mantenimiento de la de seguridad de la herramienta.
- Page 34 EsPAñOl Reglas de seguridad adicionales para los accesorios. Los accesorios son muy filosos. Use guantes de protección cuando cambie accesorios de Herramientas Oscilatorias corte. Los accesorios pueden calentarse después de un • Al realizar una operación en la que el accesorio uso prolongado.
- Page 35 EsPAñOl • No se debe COMER, BEBER ni FUMAR en el área Su riesgo de exposición a estos químicos varía, de trabajo para evitar ingerir partículas de pintura dependiendo de la frecuencia con la cual realiza contaminada. Los trabajadores se deben lavar y limpiar usted este tipo de trabajo.
-
Page 36: Lea Todas Las Instrucciones
EsPAñOl NOTA: No almacene las unidades de batería en ...... Construcción de ..... símbolo de la herramienta con el interruptor de gatillo en Clase II (doble advertencia de posición encendida fija. Nunca use cinta adhesiva aislamiento) seguridad para mantener el interruptor de gatillo en n o ....... - Page 37 Para mayor información sobre unidades de batería herramienta, la unidad de batería será considerada una con indicadores de carga, por favor llame al batería con la capacidad nominal de vatios-hora indicada al 1-800-4-D WALT (1-800-433-9258) o visite nuestro sitio lado de «Uso». Web: www.dewalt.com...
-
Page 38: Instrucciones Importantes De Seguridad
EsPAñOl Ejemplo de Marcado en Etiqueta de Uso y Transporte Calibre mínimo de conjuntos de cables longitud total del cable en pies USE: 120 Wh Shipping: 3 x 40 Wh Voltios (metros) Por ejemplo, la capacidad nominal de Wh de Transporte 120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) -
Page 39: Notas Importantes Sobre La Carga
EsPAñOl ajenos de naturaleza conductora, como el polvo de Una batería fría puede cargar más lentamente que una esmerilado, las placas de metal, la lana de acero, el batería caliente. papel de aluminio y otros, o cualquier acumulación El cargador DCB118 está equipado con un ventilador de partículas metálicas deberían mantenerse alejados interno diseñado para enfriar la batería. -
Page 40: Montaje En La Pared
EsPAñOl mantenerse alejados de las cavidades del cargador. Siempre espere a que los accesorios y la pieza de Desenchufe siempre el cargador de la toma de corriente trabajo se enfríen antes de manipularlos. cuando no haya una unidad de batería en su cavidad. Instalación/Extracción de Accesorios Desenchufe el cargador antes de intentar limpiarlo. - Page 41 EsPAñOl Instalación/Extracción de las Hojas de Fig. E Lijado (Fig. D) Una platina con forma de diamante utiliza un sistema de adherencia tipo velcro para instalar las hojas de lijado. La platina le permite un uso sobre grandes superficies planas y zonas estrechas o esquinas.
-
Page 42: Operación
EsPAñOl Fig. G insertada en la herramienta; verifique que ésta no se salga sola. Para retirar la unidad de batería de la herramienta, presione el botón de liberación 9 y tire firmemente de la de batería para sacarla del mango de la herramienta. Insértela en el cargador tal como se describe en la sección del cargador de este manual. -
Page 43: Consejos Útiles
EsPAñOl Botón de Bloqueo de Encendido/Apagado la superficie, permitiendo que esta haga el trabajo. Todo lo que se requiere para el lijado es una leve presión. (Fig. A) Consejos Útiles Active el botón de bloqueo de encendido/apagado • Siempre asegúrese de que la pieza de trabajo esté empujándolo a la izquierda o a la derecha. -
Page 44: Accesorios Compatibles
PUEBlA, PUE al 1-800-4-D WALT (1-800-433-9258), o visite nuestro sitio 17 Norte #205 - Col. Centro (222) 246 3714 web: www.dewalt.com. QUERETARO, QRO Accesorios Compatibles Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14 Almohadilla de lijado oscilante... -
Page 45: Especificaciones
Rotación sin carga 18000 20000 adicionales de la cobertura de la garantía e información de reparación de garantía, visite www.dewalt.com o llame al 1-800-4-D WALT (1-800-433-9258). Esta garantía no se aplica a accesorios o daño causado cuando otros hayan realizado o intentado reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS,... -
Page 46: Resolución De Problemas
EsPAñOl Resolución de problemas Problema Causa posible solución posible El aparato no se pone La batería no está instalada. Instale la batería en el mango de la herramienta. en marcha. La batería no está cargada. Ponga la batería en el cargador e instale una batería totalmente cargada en la herramienta. - Page 49 WALT BATTERY AND CHARGER SYSTEMS Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) . Cargadores de baterías/Tiempo de carga (Minutos) 120 Volts 12 Volts Battery Output Cat # Voltage DCB612 20/60 190 190 570 360 290 DCB609 20/60 135 135 432 270 230 DCB606 20/60...
