Thank you for purchasing this Panasonic product.
Please read these instructions carefully before attempting to install, operate or service the
Panasonic product. Please carefully read "INSTALLATION INSTRUCTIONS" (P.2 5) of this
instructions before installation. Failure to comply with instructions could result in personal
injury or property damage. Please explain to users how to operate and maintain the product
after installation, and this booklet should be presented to users. Please carefully read "USE
AND MAINTENANCE INSTRUCTIONS" (P.19 21) of this instructions before operation.
Please retain this booklet for future reference. Make sure that the correct information is
written on the warranty card, including the date of purchase and the name of the distributor.
Keep the warranty card in a safe place along with the instructions for future reference.
Xin cảm ơn bạn đã mua sản phẩm Panasonic này.
Vui lòng đọc kỹ những hướng dẫn này trước khi lắp đặt, vận hành hoặc sử dụng sản phẩm Panasonic. Vui lòng đọc
kỹ phần "HƯỚNG DẪN LẮP ĐẶT" (Trang 2~5) trong sách hướng dẫn này trước khi tiến hành lắp đặt. Việc không
tuân thủ các hướng dẫn có thể khiến xảy ra thương tích cá nhân hoặc thiệt hại tài sản. Vui lòng giải thích cho người
dùng cách vận hành và bảo trì sản phẩm sau khi lắp đặt và nên gửi sách hướng dẫn này cho người dùng. Vui lòng
đọc kỹ phần "HƯỚNG DẪN SỬ DỤNG VÀ BẢO TRÌ" (Trang 19~21) trong sách hướng dẫn này trước khi sử dụng.
Hãy giữ lại sách hướng dẫn này để tham khảo trong tương lai. Phải đảm bảo thông tin ghi trên thẻ bảo hành phải
chính xác, bao gồm ngày mua và tên của nhà phân phối. Bảo quản thẻ bảo hành ở nơi an toàn cùng với hướng dẫn
để tham khảo trong tương lai.
OPERATING INSTRUCTIONS
HƯỚNG DẪN LẮP ĐẶT VÀ VẬN HÀNH
2
2 5
~
5 6
~
6 7
~
7
7 8
~
8 14
~
15
15
16
17
18
19 21
~
21 22
~
22 23
~
23
BACK COVER
Thẻ bảo hành đi kèm
~
INSTALLATION AND

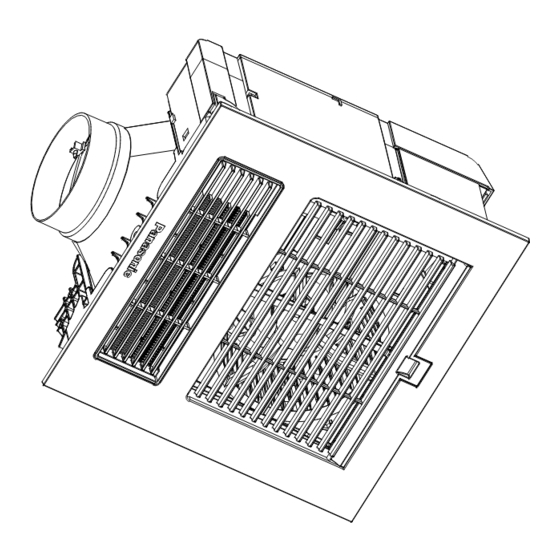

Thermo Ventilator
Quạt thông gió sưởi ấm
Model No.
Số model
MỤC LỤC
HƯỚNG DẪN AN TOÀN
HƯỚNG DẪN LẮP ĐẶT
YÊU CẦU LẮP ĐẶT
PHỤ KIỆN ĐI KÈM
TÊN BỘ PHẬN VÀ KÍCH THƯỚC
CÔNG VIỆC CẦN THỰC HIỆN
TRƯỚC KHI LẮP ĐẶT
CÁCH LẮP ĐẶT
CHẠY THỬ
CHỨC NĂNG CỦA BỘ ĐIỀU KHIỂN TỪ XA
CÁCH SỬ DỤNG CHỨC NĂNG HẸN GIỜ
CÁCH SỬ DỤNG CHỨC NĂNG
CÁCH SỬ DỤNG CHỨC
XỬ LÝ SỰ CỐ
THÔNG SỐ KỸ THUẬT
FV-30BY1
2
2 5
~
5 6
~
6 7
~
7
7 8
~
8 14
~
15
15
16
17
18
19 21
~
21 22
~
22 23
~
23
VỎ SAU
~
Advertisement
Table of Contents
Related Manuals for Panasonic FV-30BY1
Summary of Contents for Panasonic FV-30BY1
-
Page 1: Table Of Contents
Xin cảm ơn bạn đã mua sản phẩm Panasonic này. Vui lòng đọc kỹ những hướng dẫn này trước khi lắp đặt, vận hành hoặc sử dụng sản phẩm Panasonic. Vui lòng đọc kỹ phần “HƯỚNG DẪN LẮP ĐẶT” (Trang 2~5) trong sách hướng dẫn này trước khi tiến hành lắp đặt. Việc không tuân thủ... -
Page 2: SafetyInstructions
SAFETYINSTRUCTIONS Please observe strictly HƯỚNG DẪN AN TOÀN Vui lòng tuân thủ nghiêm ngặt Disconnect power supply before maintenance. Ngắt kết nối nguồn điện trước khi bảo trì. This product is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the product by a person responsible for their safety. - Page 3 INSTALLATION INSTRUCTIONS HƯỚNG DẪN LẮP ĐẶT WARNING CẢNH BÁO The product must be installed by The product is installed so that professionals or trained personnel switches and other controls with equivalent expertise and skills cannot be touched by a person according to the national wiring in the bath or shower.
- Page 4 INSTALLATION INSTRUCTIONS HƯỚNG DẪN LẮP ĐẶT WARNING CẢNH BÁO Do not install the product as the Please install a suitable all-pole method which is not approved in switch which the contact separation the instruction. is more than 3mm. Please install the all-pole switch out of the bathroom Không lắp đặt sản phẩm theo where it is easily controlled.
- Page 5 INSTALLATION INSTRUCTIONS HƯỚNG DẪN LẮP ĐẶT CAUTION CHÚ Ý Do not reconstruct this product. Install this product over 2.3 m above the floor. Không được sửa đổi sản phẩm này. Otherwise, it may cause damage Hãy lắp đặt sản phẩm này cao hơn to the product or personal injury.
-
Page 6: Supplied Accessories 6
PHỤ KIỆN ĐI KÈM The product comes with the following accessories. After unpacking the box, check that you have all of them. If anything is missing, contact Panasonic customer consultation service center or your distributor. Sản phẩm có kèm theo các phụ kiện sau. Sau khi mở hộp, hãy kiểm tra xem bạn có nhận được tất cả... -
Page 7: PartNamesAnd Dimensions
SUPPLIED ACCESSORIES PHỤ KIỆN ĐI KÈM Name and Purpose Drawing Bản vẽ Tên và mục đích Số lượng Installationandoperatinginstructions Hướng dẫn lắp đặt và vận hành Louver assembly Cụm màn che Suspension bracket Khung treo Remote control assembly Cụm điều khiển từ xa Warranty card Thẻ... -
Page 8: Work Before Installation 7
WORK BEFORE INSTALLATION CÔNG VIỆC CẦN THỰC HIỆN TRƯỚC KHI LẮP ĐẶT Notice Lưu ý The distance from louver assembly to walls is 250 mm or more. Khoảng cách từ cụm cửa chớp đến tường từ 250 mm trở lên. When the ceiling mounting hole is adjacent to curtains or other flammable materials, more than 200 mm from curtains and other flammable materials. - Page 9 HOW TO INSTALL CÁCH LẮP ĐẶT CAUTION CHÚ Ý Terminal cutaway view Hình vẽ mặt cắt trích Strand the core wire together after stripping, then thiết bị đầu cuối insert them into about 8 mm deep position of the Spring slice terminal block, ensuring that the part is under the Phần lò...
- Page 10 HOW TO INSTALL CÁCH LẮP ĐẶT 2.Main body installation Method 1 ordinary ceiling Lắp đặt thân máy chính Phương pháp 1 Trần thông thường Make a wooden frame and install it Remove one screw from the adapter. onto the ceiling joist. Ensure that the Tháo một vít khỏi bộ...
- Page 11 HOW TO INSTALL CÁCH LẮP ĐẶT Use one ø4 x 20 self-tapping screw After completion of the installation to fix the main body. Be sure to fix this work, be sure the condition between screw because it can prevent the main the main body and the adapter is body from falling off the ceiling board.
- Page 12 HOW TO INSTALL CÁCH LẮP ĐẶT Fix the main body to the suspenders. Connecting the duct pipe Refer to Section 4.Connecting Duct Pipe on P.13. Cố định thân máy chính vào các móc treo. Kết nối ống dẫn Tham khảo Mục Nut (not supply) 4.
- Page 13 HOW TO INSTALL CÁCH LẮP ĐẶT 4.Connecting duct pipe (Not supply) Kết nối Ống dẫn(KhôngCung Cấp) Install the duct pipe onto the adapter, and then Pipe ( 100 mm) bind them tightly with adhesive tape. Suspend Indoors ng ( 100 mm) Outdoors Trong nhà...
- Page 14 HOW TO INSTALL CÁCH LẮP ĐẶT Pull in the remote control and CAUTION the bottom box cover of the remote control. CHÚ Ý Đẩy bộ điều khiển từ xa và nắp hộp dưới cùng của điều khiển Do not install the remote control assembly in từ...
-
Page 15: Test Run
TEST RUN CHẠY THỬ ※ After the installation, turn on the power supply, pair the remote control with the product, and then press functional buttons to check the following items: Sau khi lắp đặt, bật nguồn điện, ghép nối điều khiển từ xa với sản phẩm, sau đó nhấn các nút chức năng để... -
Page 16: How To Use Timer Function
HOW TO USE TIMER FUNCTION CÁCH SỬ DỤNG CHỨC NĂNG HẸN GIỜ For running time adjusted Để điều chỉnh thời gian chạy During operation, you can press the button to change the running time. Trong quá trình vận hành, bạn có thể nhấn để... -
Page 17: How To Use Ventilation And Heating Function
HOW TO USE VENTILATION AND HEATING FUNCTION CÁCH SỬ DỤNG CHỨC NĂNG THÔNG GIÓ VÀ SƯỞI ẤM Used to ventilate the bathroom Dùng để thông gió phòng tắm Press the button to start the ventilation mode. Nhấn nút để khởi chạy chế độ thông gió. The setting range of the VENTILATION mode is 15 min to Continuous. -
Page 18: Năng Sấy Lạnh/Nóng
HOW TO USE DRY COOL/HOT FUNCTION CÁCH SỬ DỤNG CHỨC NĂNG SẤY LẠNH/NÓNG Used during a shower or to dry the bathroom Được sử dụng khi tắm hoặc sấy khô phòng tắm Press the button to start the DRY COOL mode. Nhấn nút để... -
Page 19: Hướng Dẫn Sử Dụng Và Bảo Trì 19
USE AND MAINTENANCE INSTRUCTIONS HƯỚNG DẪN SỬ DỤNG VÀ BẢO TRÌ WARNING CẢNH BÁO Before touching the main body of Do not disassemble this product this product or cleaning this product, for repair or reconstruction. make sure that the “all-pole switch” Không tháo rời sản phẩm để... - Page 20 USE AND MAINTENANCE INSTRUCTIONS HƯỚNG DẪN SỬ DỤNG VÀ BẢO TRÌ WARNING CẢNH BÁO Please promptly take out of the Do not clean the heating part or exhausted batteryfromtheremote let water flow into the electric control. motor or electrical parts. Hãy nhanh chóng lấy pin đã...
-
Page 21: Cách Bảo Trì 21
USE AND MAINTENANCE INSTRUCTIONS HƯỚNG DẪN SỬ DỤNG VÀ BẢO TRÌ CAUTION Notice Lưu ý CHÚ Ý The applicable ambient temperature of this product is in the range of When you clean this product, please -10 °C 40 °C, using it out of this wear gloves. -
Page 22: Cách Bảo Trì 21
Kiểm tra sản phẩm theo bảng dưới đây nếu xảy ra lỗi. Nếu vẫn xảy ra lỗi, hãy kiểm tra xem công tắc toàn cực được kết nối với sản phẩm này có bị ngắt kết nối hay không và liên hệ với trung tâm dịch vụ tư vấn khách hàng của Panasonic hoặc nhà phân phối của bạn. Symptom... -
Page 23: Sơ Đồ Nối Dây
Các liên kết nhiệt có thể gặp Liên hệ với trung tâm dịch vụ tư Khi vận hành điều khiển trục trặc. vấn khách hàng của Panasonic từ xa, còi sẽ tạo ra một hoặc nhà phân phối của bạn âm báo ngắn. - Page 24 The above specification may be changed without further notice. Các đặc điểm kỹ thuật trên có thể được thay đổi mà không cần thông báo thêm. Issue date: 06/2022 Web Site: http://www.panasonic.com Ngày phát hành: 06/2022 Panasonic Corporation 2022 P0622-030BY14200...
