INSTALLATION
Beholderens termistor
1 Forbind forlængerkabler til det medfølgende kabel.
1.1)
(Medfølgende kabler)
(*)
1.2)
(Medfølgende kabler)
(*): Klem kablerne med et klemværktøj.
2 Følg samme fremgangsmåde som ved kablet til det elektriske
varmelegeme, men tilslut beholderens termistor til forbindel-
serne 28 og 29 på klemmebræt 2.
(Forlængerledning)
LCD styreenhed
1 Forbind forlængerkabler til det medfølgende kabel.
1.1)
(Medfølgende kabler)
1.2)
(Medfølgende kabler)
2 Følg samme fremgangsmåde som ved ledningen til det elek-
triske varmelegeme, men tilslut forlængerkablet til forbindel-
sesstikket på bagsiden af elboks 1, som vist i figuren.
Forbindelsesstik
til LCD (CN28)
298
(Forlængerledning)
(Forlængerledning)
29
28
(Forlængerledning)
(Forlængerledning)
Elboks 1 bagside
PMML0291A rev.2 - 09/2014

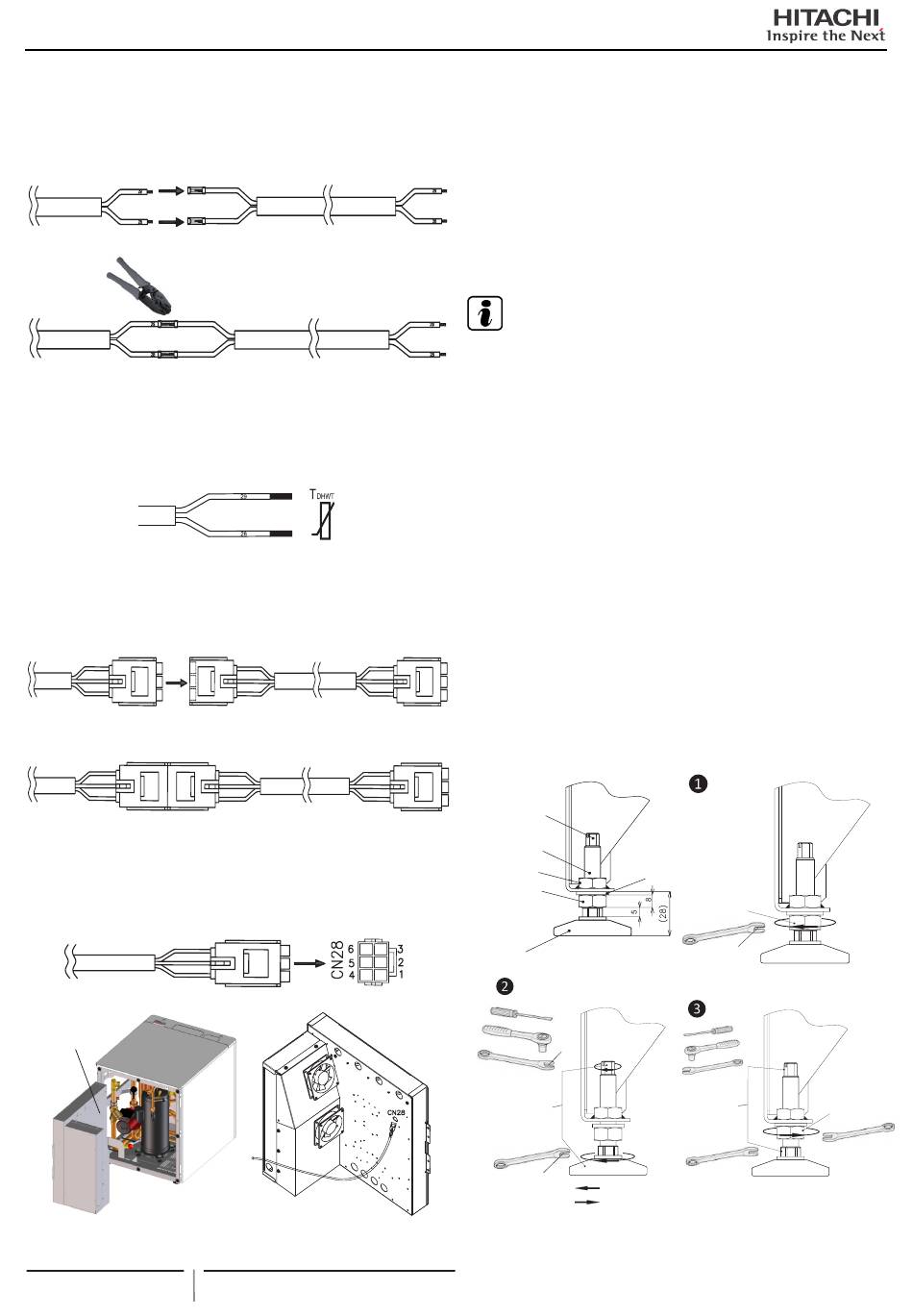

7.5.13 Procedure for nivellering


Indendørsenhed
Følg fremgangsmåden, der forklares i afsnittet
indendørsenhed alene (uden beholder)
ningsvejledningen til YUTAKI S80 indendørsenheden.

Varmtvandsbeholder
Om nødvendigt tilpasses højden af monteringsfoden således:
B E M Æ R K
• Hele proceduren skal fuldføres inden vandbeholderen fyldes
op.
• Justér kun den fod på DHW beholderen, som det er nødven-
digt at justere ved hjælp af fodens låsemøtrikker, når behol-
deren står på sin endelige placering (hvis DHWT flyttes efter
nivellering, kan den komme til at stå skævt igen).
• Begynd med alle fire fødder skruet så langt som muligt ind
(som leveret fra fabrikken).
• Der skal være to eller flere personer til at udføre nivelleringen.
Følg denne fremgangsmåde:
1 Løsn låsemøtrikken på den monteringsfod, som skal trækkes
ned (med en skruenøgle).
2 Drej monteringsfoden for at øge højden (brug sekskantskruen
eller slidsen beregnet hertil i enden af skaftet).
3 Når monteringsfoden er i sin slutposition, låses låsemøtrik-
ken. Det kan være nødvendigt at holde foden fast, så den ikke
drejer, mens låsemøtrikken strammes. Brug sekskantskruen
eller slidsen beregnet hertil i enden af skaftet.
Hvis det er nødvendigt at nivellere endnu en fod (fremgangsmåde
1 til 3), nivellér aldrig to fødder samtidigt. Når nivelleringen er ud-
ført, skal alle 4 låsemøtrikker strammes godt.
Sekskantskrue
og slids som
hjælp med juste-
ring af foden
Skaft med
gevind
Skive
Svejsemøtrik
Låsemøtrik
Fod
7 mm
Justér fodens
højde efter
behov
(2 muligheder)
10 mm
Træk ned
Skub op
Installation af
i Installations- og betje-
Løsn
låsemøtrikken
17 mm
Lås foden ved
Hold om fo-
at dreje låse-
dens skaft så
møtrikken
den ikke drejer
(2 muligheder)
