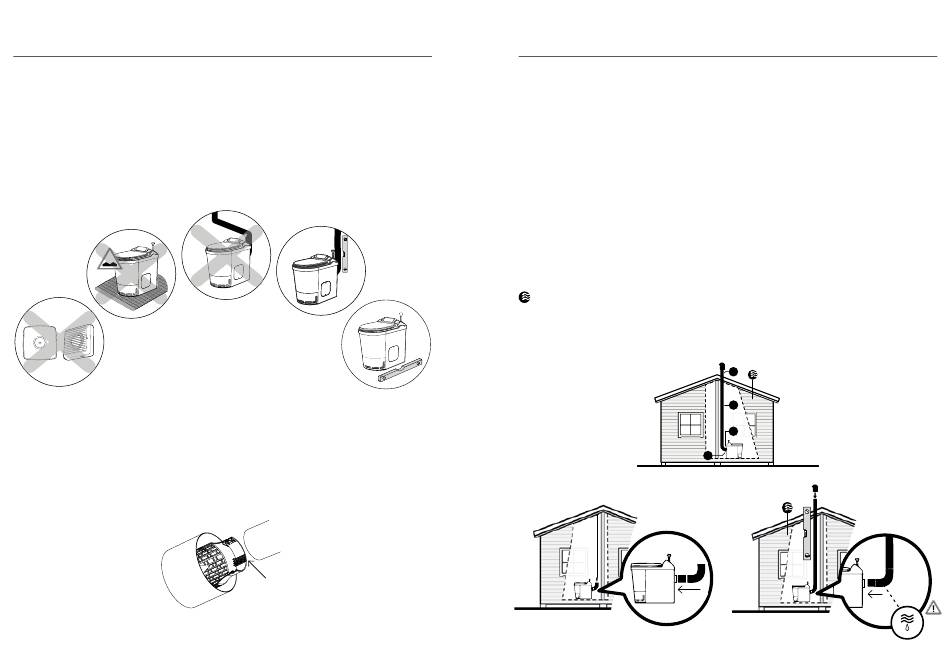

Installation av ventilation
Tänk på att inga andra ventilationssystem såsom fläkt eller liknande får användas i utrymmet där
toaletten ska installeras. Detta för att säkerställa full funktion.
Använd med fördel ett vattenpass för att tillse att ventilation samt underlag är rakt och inte riskera
att toaletten inte är stabil. Tänk på att ventilationsrören inte ska installeras diagonalt.
Endast en 90 graders böj och två 45 graders böjar får användas.
För att luftflödet ska bli optimalt måste medföljande 90 graders långböj och vindhuv installeras.
Vindhuven monteras genom att föra den ca 4 cm över ventilationsröret, tills kanten på insidan tar
emot. Vid användning av en annan långböj eller vindhuv gäller inte garantin.
O-ringarna är monterade på stosen på baksidan av toaletten. Deras syfte är att sluta tätt mellan
stosen och ventilationsröret så att inte luft och lukt ska komma ut i utrymmet där toaletten står.
18
Alternativa installationer
Tänk på att alltid följa våra riktlinjer och rekommendationer vid installation av din förbrännings-
toalett.
För att undvika att frånluft kommer tillbaka in i utrymmet där toaletten är placerad, bör avståndet
mellan inluft (friskluftsventil) och ventilationsutlopp (vindhuv) vara minst 3-4 meter. Medföljande
kondensslang ska användas på samtliga installationer innan användning. Vi rekommenderar ett av
följande alternativ.
Alternativ 1
Invändig installation genom tak.
A. Använd medföljande kort anslutningsrör (100 mm) mellan toalett och 90 graders böj
B. Totallängd från en 90 graders böj - max 5 meter
C. Max 500 mm över taket
D. Montera medföljande slang på avtappningen på 90 graders böjen för att leda bort kondens-
vatten
Friskluftsventil monteras på yttervägg, min Ø 125 mm
OBS! Endast Ø 110 mm ventilationsrör i plast och en 90 graders böj får användas vid installationen. Vid
invändig installation krävs ett utrymme på 30 cm bakom toaletten för 90 graders böjen.
C
B
A
D
Glöm inte att montera
kondensslangen.
19
