Panasonic MC-9040 Service Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
10/19/2016
Service Manual
TOP NEXT
ORDER NO.VCD00070001C3
Vacuum Cleaner
MC­9040
© 1995 Matsushita Electric Industrial Co., Ltd. All rights reserved. Unauthorized copying and distribution is a
violation of law.
  @
TOP NEXT
file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/s0000000000.html#cover
s0000000000.html
1/1

Advertisement

Table of Contents
loading

Related Manuals for Panasonic MC-9040

Summary of Contents for Panasonic MC-9040

  • Page 1 10/19/2016 s0000000000.html Service Manual TOP NEXT ORDER NO.VCD00070001C3 Vacuum Cleaner MC­9040 © 1995 Matsushita Electric Industrial Co., Ltd. All rights reserved. Unauthorized copying and distribution is a violation of law.   @ TOP NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/s0000000000.html#cover...
  • Page 2 10/19/2016 mc_9040.html 1 PICTORICAL DIAGRAM TOP PREVIOUS NEXT *AC220V 50/60Hz, 240V 50Hz The colour of the lead wire in ( ) is for AC­220V (with C3 purg). The products of AC­240V only have a fuse(15A) in the upper body. As for AC­220V product,the fuse (13A) is installed in C3 plug.   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 3 10/19/2016 mc_9040.html 2 SHEMATIC DIAGRAM TOP PREVIOUS NEXT *AC220V 50/60Hz, 240V 50Hz The products of AC­240V only have a fuse(15A) in the upper body. As for AC­220V product,the fuse (13A) is installed in C3 plug.   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...

  • Page 4: Lower Body

    10/19/2016 mc_9040.html 3.1 LOWER BODY TOP PREVIOUS NEXT Removing 1. Insert a screw­drive (­) into the reverse side of the Frame and push out the Claw at the frame for taking out the Lower Body ( Fig.1 ). Assemble 1. Attach the Lower Body to the Frame and push in slowly to attach it. Align the´▴´ mark on Frame& Lower Body. Fig.1   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 5 10/19/2016 mc_9040.html 3.2 MAIN SWITCH UNIT TOP PREVIOUS NEXT 1. Remove the Handle from the Body Cover and cut off the lead wire (Black/Brown) connecting at the Fuse Assembly, at the end of power cord. Reconnect to power cord by closed end connector. 2. Connect a new switch unit (spotted with lead wires) to the Fuse lead wire using a closed end connector. Fig.2   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 6 10/19/2016 mc_9040.html 3.3 THERMO PROTECTOR UNIT TOP PREVIOUS NEXT 1. Cut the lead wire blue to replace the Thermo Protector Unit. ( Fig.3 ) Connect by closed end connector. Fig.3   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 7 10/19/2016 mc_9040.html 3.4 FUSE ASSEMBLY TOP PREVIOUS NEXT 1. If Fuse of the main switch is damaged, cut off the lead wire, which connect the Fuse to the cord wire (Black/Brown) and lead wire connected at the Main Switch. Replace the Fuse and connect to the Cord wire and Main Switch using a closed end connector. ( Fig.4 ) Fig.4   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 8 10/19/2016 mc_9040.html 3.5 BLOWER OUTLET UNIT TOP PREVIOUS NEXT 1. Remove the Blower Outlet Unit by pulling the spring which is located at the Body cover, locking the Blower Outlet Assembly upwards. ( Fig.5 ) Fig.5   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...

  • Page 9: Power Cord

    10/19/2016 mc_9040.html 3.6 POWER CORD TOP PREVIOUS NEXT Removing 1. Cut off the lead wire (Black/Brown) and lead wire (White/Blown) to replace the Power Cord. ( Fig.6 ) Fig.6 Assemble 1. Pull the wire to the motor supporter center ( Fig.7 ) and the wire accordingly into Body Cover strain relief. ( Fig.8 ) Fig.7 Fig.8   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...

  • Page 10: Filter Unit

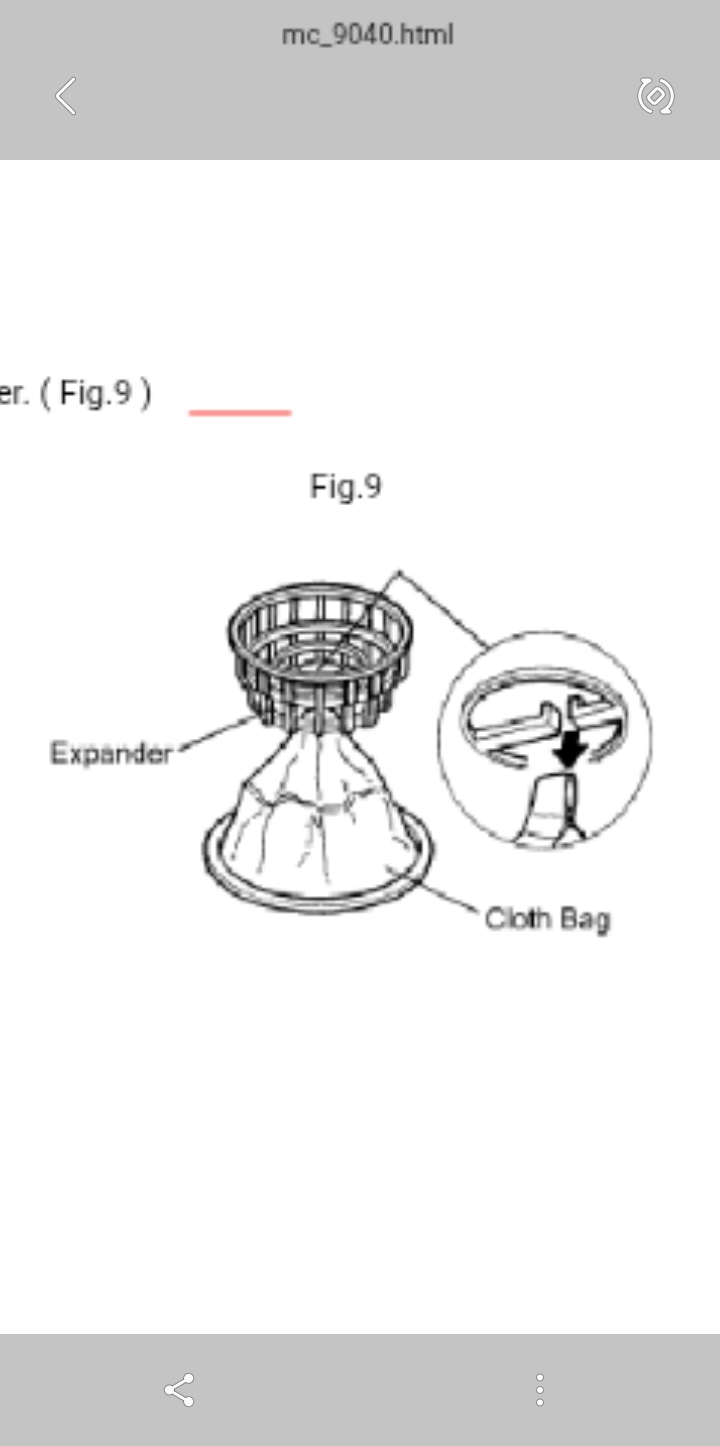

    10/19/2016 mc_9040.html 3.7 FILTER UNIT TOP PREVIOUS NEXT 1. Remove the Cloth Bag from the Expander. ( Fig.9 ) Fig.9   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 11 10/19/2016 mc_9040.html 3.8 INDICATOR UNIT TOP PREVIOUS NEXT 1. Remove the indicator unit from the Upper Body by pressing the indicator unit claw with long nose pliers. 2. To assemble the indicator unit, put in the indicator unit edge at the Body Cover groove and slowly press in the Indicator Unit claw to the Upper Body. ( Fig.10 ) Make sure no gap remain between Indicator Unit Inlet& upper Body. Fig.10   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 12 10/19/2016 mc_9040.html 3.9 MOTOR TOP PREVIOUS NEXT Removing 1. Separate the motor Body cover& Upper Body. ( Fig.11 ) 2. Remove motor support rubber (Front and Rear)& noise suppressor. (Fig.11) Assembling 1. Mount motor support rubber (Front and Rear) and noise suppressor to new motor. 2. Make a wiring according to the wiring diagram and set it into the Body Cover before Cover by Upper Body& Screw tighten. (Screw XTN4+25BFY) Fig.11   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...

  • Page 13: Carbon Brush

    10/19/2016 mc_9040.html 3.10 CARBON BRUSH TOP PREVIOUS NEXT Removing 1. Open cover.( Fig.12 ) 2. Take out carbon brush from carbon brush holder. ( Fig.13 ) 3. Check if the carbon brush is worn out abnormally (10mm or shorter). When the motor does not rotate due to the wear of the carbon brush, replace the motor unit. Fig.12 Fig.13   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 14 10/19/2016 mc_9040.html 3.11 LEAD WIRE TOP PREVIOUS NEXT Removing 1. Directions for removing the lead wires connected at the both terminals of the motor. While pressing the center of the terminal (fitted with a tube) fitted on the lead wire with (­) driver, pull out the lead wire. ( Fig.14 ) Fig.14   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 15 10/19/2016 exview_b.gif (532×680) file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/exview_b.gif...

  • Page 16: Parts List (Body Unit)

    10/19/2016 mc_9040.html 5 PARTS LIST (BODY UNIT) TOP PREVIOUS NEXT Ref. No. Part No. Part Name& Description Remarks 1  AMC01B­DE0G Handle 2  AMC96L­DD0V Blower Outlet Unit with Cover Spring 3  AMC98E­QN0V Main Switch Unit without Fuse AC220V AMC98E­QN0B Main Switch Unit with Fuse AC240V 4  AMC24A­NS0G Body Cover 5  AMC51E­BY0 Cord Bushing 6  AMC53E­DD0G Cord Storage Hook 7  XTT4+20BFY Truss Screw 8  AMC99W­DD0 Fuse Unit (15A) AC240V model only 9  AMC98W­QN0 Thermal Protector Unit 10 ...
  • Page 17 10/19/2016 mc_9040.html 44  AMC09M­QN0 Indicator Packing 45  AMC85L­QN0 Exhaust Packing Unit AMC21Z­CQ00K Note Label AC240V only/ Only for Fuse model 48  AMC94F­QN0 Capacitor Unit with Thermo Protector AMC30L­QN0 Exhaust Packing 50  AMC74S­QN0 Stopper 51  XTN4+35FFX Screw 52  CE­230 Washer (Close End Connector)   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...
  • Page 18 10/19/2016 exview_a.gif (532×355) file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/exview_a.gif...

  • Page 19: Parts List (Attachments)

    10/19/2016 mc_9040.html 7 PARTS LIST (ATTACHMENTS) TOP PREVIOUS NEXT Ref. No. Part No. Part Name& Description Remarks 1  AMC84P­DD0V Horse 2  AMC98P­0R03 Curved Wand 3  AMC24P­0R0V Hose Supporter 4  AMC09P­0R0V Connection Pipe 5  AMC40P­DE0 Extension Wand 6  AMC70P­7K0 Extension Wand Holder 7  AMC86R­860V Upholstery Nozzle Unit 8  AMC60R­0G03 Crevice Tool 9  AMC99R­JK0U Floor Nozzle Assy   @ TOP PREVIOUS NEXT file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/index.html...

  • Page 20: Troubleshooting Guide

    10/19/2016 mc_9040.html 8 TROUBLE SHOOTING GUIDE TOP PREVIOUS NEXT         CONDITION CHECKPOINT CHECK METHOD CAUSE/REMEDY     Measure power source voltage at plug socket with If voltage is lower than specified Power MOTOR DOES NOT ROTATE Power outlet.     tester. source is defective.   Connect tester across both conductive blades of plug Cord  is  open,  if  tester  needles  does  not Continuity of Power cord.     and check deflection of tester needle. move.   Short across AC plug end.   Check ...
  • Page 21 10/19/2016 packing.gif (532×665) file:///C:/Users/sh.dehghani/Desktop/MC­9040OTSVC_VCD00070001C3/viewing/SGML_VIEW_DATA/OT/MC­9040/SVC/packing.gif...

  • Page 22: Packing List

    10/19/2016 mc_9040.html 10 PACKING LIST TOP PREVIOUS Ref. No. Part No. Part Name& Description Remarks 1  AMC61Z­QN0G Individual Carton 2  AMC70Z­QN0 Cushion B 3  AMC69Z­QN0 Cushion A 4  AMC63Z­QN0 Bottom Plate 5  AMC56Z­QN0 Cushion Bottom 6  AMC68Z­QN0 Rear Protector 7  AMC75Z­QN0 Cushion Plate 8  AMC78Z­QN0 Supporter 9  AMC72Z­QN0 Tiper ­ AMC01Z­QN0 Instruction Book ­ AMC10Z­C90 Body Bag ­...
