Termozeta TZDEU25L Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DEUMIDIFICATORE
MODELLO: TZDEU25L
R290
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TZDEU25L and is the answer not in the manual?

Questions and answers

Related Manuals for Termozeta TZDEU25L

Summary of Contents for Termozeta TZDEU25L

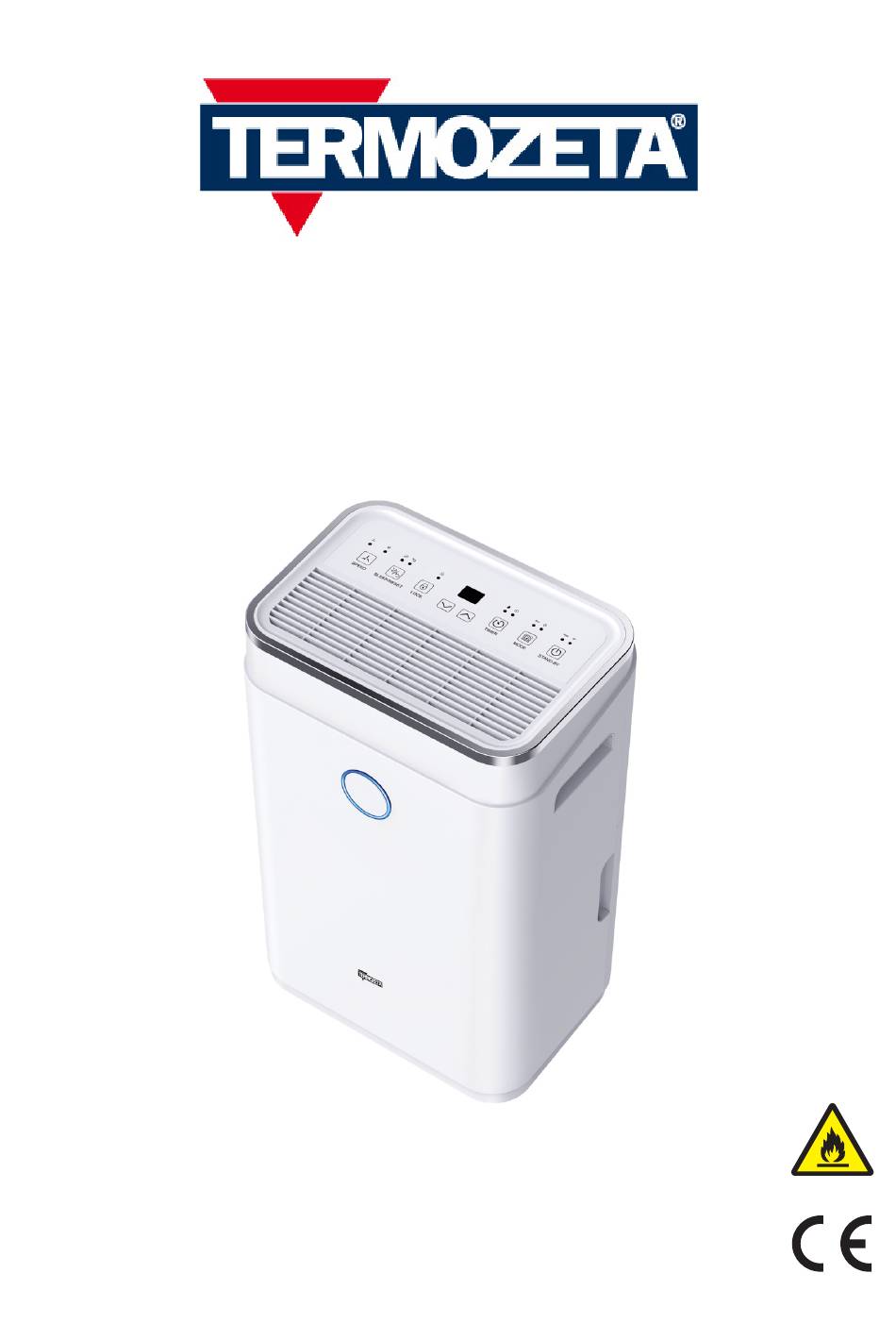

  • Page 1 DEUMIDIFICATORE MODELLO: TZDEU25L R290...

  • Page 2: Manuale D'istruzioni

    MANUALE D’ISTRUZIONI Vi ringraziamo per la preferenza accordata avendo scelto un prodotto TERMOZETA.. Vi preghiamo di leggere attentamente le informazioni contenute in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di questo prodotto. Il presente libretto è parte integrante dell’apparecchio e deve essere letto attentamente prima dell’utilizzo perché...

  • Page 3: Avvertenze Generali

    Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono importanti informazioni sulla sicurezza, l’uso e la manutenzione dell’elettrodomestico. Conservare il manuale per consultazioni future. 2.AVVERTENZE GENERALI • Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è...
  • Page 4 • Si prega di tenere una distanza minima di 30 cm tra l’unità e la parete o altri oggetti per garantire la circolazione dell'aria. • L’unità è concepita per un solo per uso interno. Non per emetter che gli agenti atmosferici vengano in contatto con il prodotto.
  • Page 5 . Questo dispositivo è caricato con gas infiammabile R290. ATTENZIONE: Il prodotto deve essere installato, messo in funzione e riposto in un ambiente con superficie superiore di 4m2.Non tentare di accelerare il processo di sbrinamento e di pulizia. ma seguire le operazioni indicate nel manuale. Il prodotto non deve essere installato in ambienti in cui sono presenti fonti di iniezione (ad esempio: fiamme libere, apparecchi a gas in funzione o stufe elettriche in funzione).

  • Page 6: Dati Tecnici

    2.1.6 Nessuna fonte di accensione Nessuna persona che esegue lavori su tubazioni che contengono refrigerante infiammabile di un sistema di refrigerazione deve utilizzare qualsiasi fonte di accensione che possa comportare il rischio di incendio o esplosione. Tutte le possibili fonti di accensione, compreso il fumo di sigaretta, devono essere mantenute sufficientemente lontane dal luogo di installazione, riparazione, rimozione e smaltimento, durante il quale il refrigerante infiammabile può...

  • Page 7: Descrizione Delle Parti

    La capacità di deumidificazione è specificata a una temperatura ambiente di 30 ℃ con un'umidità relativa dell'80%. La temperatura operativa è nell'intervallo da 7 ℃ a 35 ℃ e un'umidità relativa massima dell'80%. Se la la temperatura ambiente è al di fuori di questo intervallo, l'unità non funzionerà normalmente. Valore GWP di R290 il refrigerante è 3. 3.
  • Page 8 4. INSTALLAZIONE 4.1 Ambiente Posizionare il prodotto su una superficie stabile, in piano con almeno 30cm di spazio circostante in modo che sia assicurata una adeguata circolazione dell’aria. Evitare che tende o tessuti possano ostacolare I passaggi dell’aria. Non installare il prodotto dove potrebbe essere sottoposta a: Fonti di calore quali radiatori, stufe o un qualsiasi tipo di apparecchiature che generino calore,...

  • Page 9: Pannello Di Controllo

    Aggiustare il deflettore dell’aria nella direzione verticale pima di accendere il prodotto. Qualora il prodotto venisse inclinato per più di 45°, lasciarlo per più di 24h in posizione vertical prima di accenderlo. Mantenere porte efinstre chiuse, durante l’utilizzo, per migliorare il risparmio energetico. Non lasciare il prodotto alla diretta esposizione degli agenti atmosferici quali raggi solari o pioggia.
  • Page 10 5.3 COMANDI Pulsante Stand By Nello stato di standby, premere questo pulsante per accendere, l'indicatore di funzionamento si illumina e la velocità della ventola predefinita è alta, il LED mostra l'umidità ambientale. Nello stato di accensione, premere questo pulsante per spegnere, la spia di funzionamento si spegne e il compressore si arresta immediatamente, quindi la ventola si spegne dopo 30 secondi di ritardo.
  • Page 11 temporizzazione corrispondente. Qaundo viene impostato il valore “00” la funzione timer si annulla e l’indicatore corrispondente si spegne. Dopo che il timer è stato impostato e completato, il LED del timer si accende durante il periodo di temporizzazione. Trascorso il tempo di impostazone, il LED del timer si spegne automaticamente. Se la macchina è...
  • Page 12 5.4 CONTROLLO WIFI Informazioni sull'App “Smart Life” L'app "Smart Life" è disponibile per Android e iOS. Scansiona il codice QR corrispondente per accedere direttamente al download. Informazioni su come utilizzare l'app. Questo apparecchio consente di azionare l'apparecchio tramite la rete domestica-lavoro. Un prerequisito è una connessione WIFI permanente al router e l'app gratuita "Smart Life".

  • Page 13: Risoluzione Dei Problemi

    RISOLUZIONE DEI PROBLEMI Connessione di rete non riuscita Soluzione Controllare se si seleziona il WIFI denominato "SmartLife-XXXX Spegnere la macchina e scollegare il codice di alimentazione e collegarlo dopo 10 secondi, accedere all'app per connettersi di nuovo. Premere a lungo il pulsante "Timer" o spegnere la macchina e scollegare Indicatore WIFI spento il codice di alimentazione e collegarlo dopo 10 secondi.

  • Page 14: Svuotare Il Serbatoio

    2.Svuotare il serbatoio 3.Rimettere il serbatoio correttamente nella sua sede ATTENZIONE 1. Non gettare i magneti del serbatoio dell'acqua e i rivetti di plastica. In caso contrario, la macchina non smetterà automaticamente di funzionare quando il serbatoio dell'acqua è pieno e l'acqua di condensa traboccherà e danneggerà il pavimento della stanza 2.

  • Page 15: Manutenzione

    4. Reinserire il serbatoio vuoto nell'unità. In caso contrario, l'indicatore di acqua piena potrebbe rimanere rosso e la macchina non può riavviarsi. 5.6 DRENAGGIO CONTINUO Per il funzionamento continuo o la deumidificazione non presidiata, collegare il tubo di scarico in dotazione al prodotto. L'acqua di condensa può...
  • Page 16 Utilizzare un aspirapolvere per aspirare delicatamente la polvere sulla superficie. Se il filtro è molto sporco, lavarlo con acqua e un detersivo morbido e asciugarlo bene in seguito. 3. Rimettere il filtro in posizione.
  • Page 17 7. RISOLUZIONE DEI PROBLEMI TEMP. DI FUNZ. 5°C ≤ Temp. Ambiente ≤ 35°C Quando la temperatura ambiente è inferiore o superiore alla temperatura di funzionamento, il deumidificatore si arresta. Quando 5°C ≤ Temp. Ambiente. ≤ 16°C, il compressore effettua automaticamente lo sbrinamento ad intervalli; durante lo sbrinamento il compressore si ferma e la ventola continua a funzionare.
  • Page 18 Problema con il sensore di umidità Cambiare il sensore Umidità ambientale inferiore al 20% Il prodotto è entrato in auto protezione e Protezione alle basse temperature,la si spegne. temperature ambientale è＜5℃ Protezione alle alte temperature,, La temperature ambiente è ＞38℃ Funzionamento normale.
  • Page 19 DEHUMIDIFIER MODEL: TZDEU25L R290...

  • Page 20: Product Description

    INSTRUCTION MANUAL Read this instruction manual carefully. Keep it for future reference. Thank you for selecting our dehumidifier. Be sure to read this manual carefully before using it. Any questions, please contact the professional service for help. Please read the operating instructions carefully before using your dehumidifier for the first time. PRODUCT DESCRIPTION The dehumidifier is used to remove excessive moisture from the air.

  • Page 21: Safety Warnings

    Further information is available in the USER MANUAL, SERVICE MANUAL, and the like. Service personnel are required to carefully read the USER MANUAL and SERVICE MANUAL before operation. 2.SAFETY WARNINGS When using the unit, please observe the following safety precautions: •...

  • Page 22: Further Warnings

    • Don't use sprays, insect killer products or any solvents for cleaning the appliance. • This appliance has been designed as domestic dehumidifier. Don't use the appliance for different purposes • Never use the appliance outside. • Don’t use any extension cable to power the unit. •...
  • Page 23 The propane gas used in the unit has no odor. The lack of smell does not indicate a lack of escaped gas. If a leak is detected, immediately evacuate all persons from the store, ventilate the room and contact the local fire department to advise them that a propane leak has occurred.
  • Page 24 2.1 SAFETY PRECAUTIONS ON SERVICING Please follow these warnings when to undertake the following when servicing a dehumidifier with R290. 2.1.1 Checks to the area Prior to beginning work on systems containing flammable refrigerants, safety checks are necessary to ensure that the risk of ignition is minimized.

  • Page 25: Technical Data

    -those capacitors are discharged: this shall be done in a safe manner to avoid possibility of sparking; -that there no live electrical components and wiring are exposed while charging, recovering or purging the system; -that there is continuity of earth bonding TECHNICAL DATA Model TZDEU25L Power Supply/Input Power 220V-240V～50Hz;380W Water tank capacity 6,5L...

  • Page 26: Product Overview

    3. PRODUCT OVERVIEW Control Panel Air Outlet 3 Colors Indicator light Front shell Castors Top panel Handle Air Filter Back Shell Continuous drainage outlet Water tank...
  • Page 27 4. INSTALLATION Location 1. Place the unit on a firm, level surface in an area with at least 30cm of free space around it to allow for proper air circulation. 2. Never install the unit where it could be subject to： Heat sources such as radiators, heat registers, stoves or other products that products that produce heat.

  • Page 28: Operating The Device Safely

    4.2 OPERATING THE DEVICE SAFELY Check the device after unpacking for any damages or scratches on it. Operate this unit in an ambient temperature from 5°C to 35°C. Do not use in the outdoors. This dehumidifier is intended for indoor residential applications only. Do not operate in close proximity to walls, curtains, or other objects that may block inlet and outlet.

  • Page 29: Operation

    5.OPERATION 5.1 3-colors indicator light Ambient humidity < 45%, the indicator light will show Blue 45% ≤ ambient humidity ≤ 65%, the indicator light will show Green ambient humidity ＞ 65%, the indicator light will show Red 5.2 CONTROL PANEL 5.3 COMMANDS Stand By Button In the standby state, press the power button to turn on, the operation indicator lights up and the default fan speed is high,...

  • Page 30: Timer Button

    after 3 seconds. When environmental humidity ≤ set humidity -3%, the compressor stops working and fan stops working after 30 seconds’ delay. Both fan speed and humidity setting can be adjusted under Auto mode. ● Continuously dehumidify mode:The machine continues to run, not affected by humidity and the fan runs in high speed.

  • Page 31: Add Button

    Fan Speed button Press this button to switch the fan speed between high and low fan speed cycle, and the corresponding indicator light will be on . The fan speed can be adjusted only in Auto mode Add button Press this button to set humidity and timing time; To humidity adjusting , press one time to add 5% humidity value, the humidity adjusting follow the order as below : 30% - 35% - 40% - 45% - 50% - 55% - 60% - 65% - 70% - 75% - 80% - 30% cycle To timing,press one time to add 1 hours timing value, the timing follow the order as below: 00-01-02-03-04-05-06-07-08-...

  • Page 32: Troubleshooting

    5.4 WIFI OPERATION Information on the App “Smart Life” “Smart Life” app is available for android and iOS. Scan the corresponding QR code to get directly to the download. Information on How to Use the App This appliance allows you to operate the appliance via your home net-work. A prerequisite is a permanent WIFI connection to your router and the free app “Smart Life”.

  • Page 33: Emptying The Water Tank

    5.5 DRAINAGE There are two ways of removal collected water produced by the unit. A. Manual draining: Empty water tank by manual. B. Continuous draining: Use gravity to drain condensate water by attaching a drain hose. 5.3.1 EMPTYING THE WATER TANK The water tank built in unit will fill up and shut the unit down once it is full.
  • Page 34 3 、 Replace the empty tank back into the unit III.Warning! 1 、 Do not discard the magnets and plastic rivets in the tank. Otherwise, the dehumidifier cannot be started, or the machine will not automatically stop working when the water tank is full, and the condensed water overflow will damage the floor of the room.

  • Page 35: Maintenance

    5.6 CONTINUOS DRAINAGE 1 、 Take out the PVC pipe, Straighten the drain pipe 2 、 Insert one end of the drain pipe into the drain outlet at the top of the tank and connect the other end to the bathroom, floor drain, outdoor or bucket like container or defined drain area Drainage pipe Warning...
  • Page 36 becomes blocked it can cause damage to the unit. The air filter requires regular cleaning. The air filter is removable for easy cleaning. Do not operate the unit without an air filter, or the evaporator may be contaminated. Switch off the unit and remove air filter ； Rinse under a running water or using the vacuum to clean the dust Reassemble the air filter...
  • Page 37 7. TROUBLESHOOTING SYMPTOM INSPECTION SOLUTION ü Check the power Ø Insert the power cord securely into the connection in securely. wall Outlet. The unit is not ü Check if the water level Ø Empty the water tank and reinstall correctly. operating.
  • Page 38 ü Display when Room Ø Normal. The compressor and fan will stop temperature is below 5°C working under this condition ü Display when Room Ø Normal. The compressor and fan will stop temperature is above 38℃ working under this condition ü...
