Summary of Contents for Panasonic AV-HS04M4

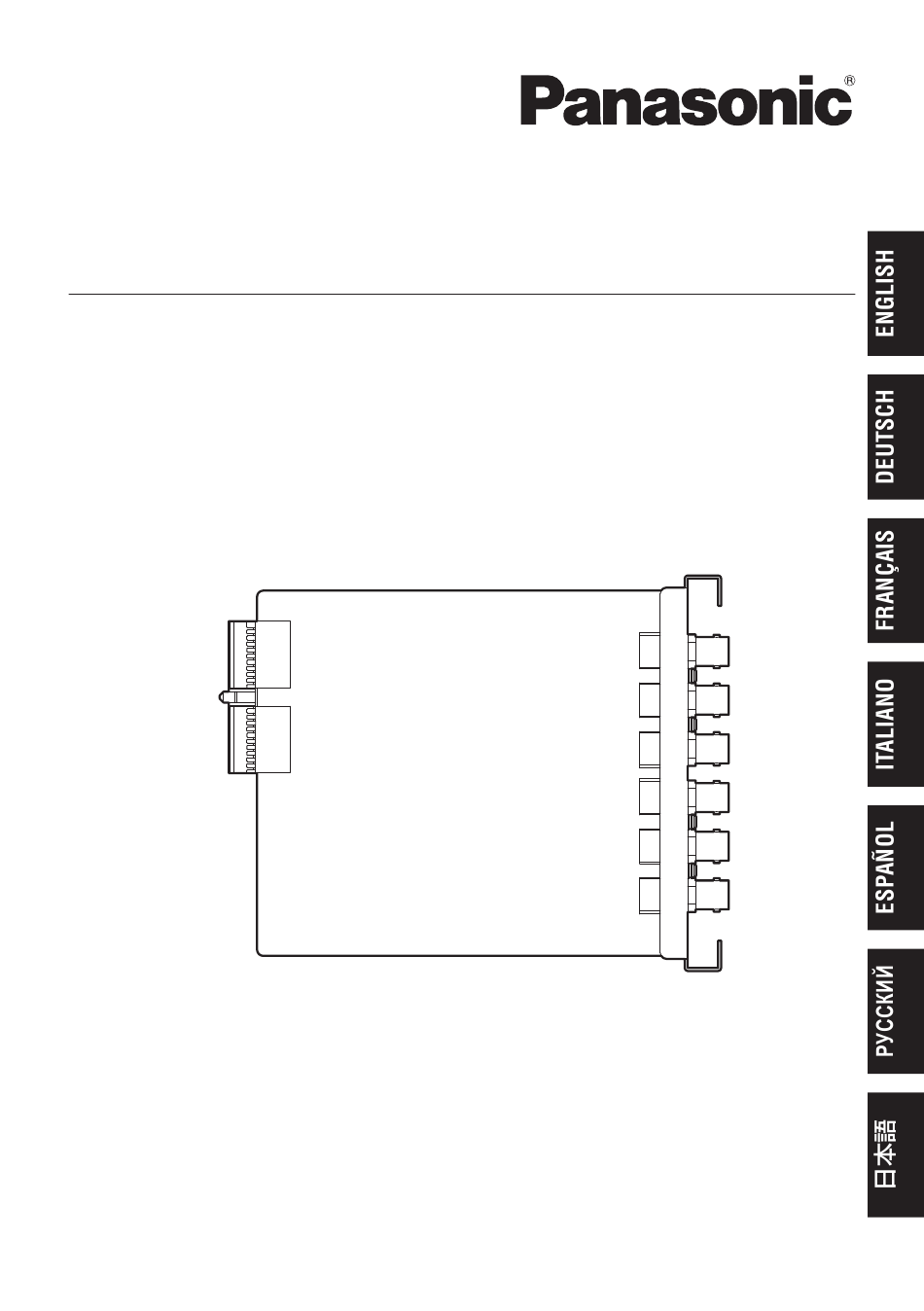

- Page 1 Operating Instructions Analog Output Board AV-HS04M4 Model No. Before operating this product, please read the instructions carefully and save this manual for future use. FJ1007TY6062 -FJ VQTB0314-5 Printed in Japan...
- Page 2 ENGLISH VERSION Safety precautions CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER TO SERVICING TO QUALIFIED SERVICE PERSONNEL. The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage”...
- Page 3 Safety precautions For CANADA This class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. FCC Note: This equipment has been tested and found to comply with the limits for a class A digital device, pursuant to Part 15 of the FCC Rules.
- Page 4 Safety precautions IMPORTANT SAFETY INSTRUCTIONS Read these operating instructions carefully before using the unit. Follow the safety instructions on the unit and the applicable safety instructions listed below. Keep these operating instructions handy for future reference. 1) Read these instructions. 10) Protect the power cord form being walked on or pinched particularly 2) Keep these instructions.
- Page 5 If you wish to discard this product, please contact your local authorities or dealer and ask for the correct method of disposal. Importer’s name and address of pursuant to EU rules: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany 4 (E)
-
Page 6: Table Of Contents
Contents Safety precautions ......1 Mounting ......... 8 Introduction ........5 Connections ........11 Accessory ........5 Appearance ........12 Precautions for use ......6 Specifications ....... 13 Name of each part ......7 Introduction When this board is installed in the AV-HS400AN/AE (or AV-HS400N/E) multi-format live switcher, it enables two analog output lines to be supported. -
Page 7: Precautions For Use
Precautions for use p Handle carefully. Do not drop the product, or subject it to strong shock or vibration. p Use the product in an ambient temperature of 0 °C to 40 °C (32 °F to 104 °F). Avoid using the product at a cold place below 0 °C (32 °F) or at a hot place above 40 °C (104 °F) because extremely low or high temperature will adversely affect the parts inside. -
Page 8: Name Of Each Part
Name of each part ANALOG OUTPUTS Analog output connectors [ANALOG OUTPUTS] When connected to the SLOT1 option output connector: OUTPUT3 When connected to the SLOT2 option output connector: OUTPUT5 Analog output connectors [ANALOG OUTPUTS] When connected to the SLOT1 option output connector: OUTPUT4 When connected to the SLOT2 option output connector: OUTPUT6 7 (E) -
Page 9: Mounting
Mounting Install this board in the multi-format live switcher AV-HS400AN/AE (or AV-HS400N/E). <Notes> p Be sure to ask the store or dealer where you purchased the product for assistance with mounting and removal. p Set to OFF and unplug the power connector before mounting and removal. p Before handling this board, touch a metal part of the AV-HS400AN/AE (or AV-HS400N/E) to discharge the static electricity from the human body. - Page 10 Mounting Align the board with the guide rails, and insert it slowly. Insert it all the way in. Take care not to use force to insert the board because the connectors may be damaged in the process. Attach the board using the two screws. Screw Screw After connecting the necessary cables, plug in the power cord, and turn on the power.
- Page 11 Mounting Checking that the board has been mounted correctly Turn on the power of the AV-HS400AN/AE (or AV-HS400N/E), and use the menu used to display the statuses of the option boards to check that the board has been mounted correctly. Press the [FUNC] button to light its indicator, and press the [SYSTEM] button to display the SYSTEM menu.
-
Page 12: Connections
Connections Connections when not implementing gen-lock (frame synchronizer ON) HD Component HD component monitor HD SDI HD SDI monitor HD Component HD component monitor Multi-format Live POWER OUTPUTS INPUTS SLOT2 SLOT2 Switcher SLOT1 SLOT1 DVI/ANALOG OUTPUTS DVI INPUTS DVI-I DVI-I DVI-I AV-HS400AN/AE SLOT... -
Page 13: Appearance
Appearance Unit: mm (inch) 153 (6) 12 (E) -
Page 14: Specifications
Specifications Signal formats HD: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p SD: 480/59.94i, 576/50i SD/HD analog component Y/Pb/Pr (1.0 V [p-p], 75 j) Analog output BNC connector, 2 lines Ambient operating 0 °C to 40 °C (32 °F to 104 °F) temperature Humidity 10 % to 90 % (no condensation) Power supply DC 6 V... - Page 15 Memo 14 (E)
- Page 16 DEUTSCHE AUSGABE (GERMAN VERSION) Sicherheitshinweise CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN VORSICHT: WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN. WARTUNGEN DÜRFEN NUR VON AUTORISIERTEM PERSONAL DURCHGEFÜHRT WERDEN. Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter „gefährlicher Spannung“...
- Page 17 Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit. Name und Adresse des Importeurs gemäß EU-Bestimmungen: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Deutschland 2 (G)
- Page 18 Inhalt Sicherheitshinweise ....... 1 Einbau ..........6 Einleitung ........3 Anschlüsse ........9 Zubehör ........... 3 Aussehen ........10 Vorsichtsmaßnahmen zum Technische daten ......11 Gebrauch ......... 4 Bezeichnung der Teile ....5 Einleitung Wenn diese Karte in das Multi Format Live Mischer AV-HS400AE (oder AV-HS400E) installiert wird, können zwei analoge Ausgangsleitungen unterstützt werden.
-
Page 19: Vorsichtsmaßnahmen Zum Gebrauch
Vorsichtsmaßnahmen zum Gebrauch p Vorsichtig handhaben. Das Produkt nicht fallen lassen oder starken Stößen bzw. p Benutzen Sie das Produkt bei einer Umgebungstemperatur von 0 °C bis 40 °C. Vermeiden Sie eine Verwendung dieses Produkts an einem sehr kalten (unter 0 °C) oder sehr warmen (über 40 °C) Ort, da extrem niedrige oder hohe Temperaturen die internen Teile negativ beeinflussen. -
Page 20: Bezeichnung Der Teile
Bezeichnung der Teile ANALOG OUTPUTS Analog-Ausgangsbuchsen [ANALOG OUTPUTS] Bei Anschluss an den Optionsausgang SLOT1: OUTPUT3 Bei Anschluss an den Optionsausgang SLOT2: OUTPUT5 Analog-Ausgangsbuchsen [ANALOG OUTPUTS] Bei Anschluss an den Optionsausgang SLOT1: OUTPUT4 Bei Anschluss an den Optionsausgang SLOT2: OUTPUT6 5 (G) -
Page 21: Einbau
Einbau Installieren Sie diese Karte in das Multi Format Live Mischer AV-HS400AE (oder AV-HS400E). <Hinweise> p Bitten Sie den Laden oder Händler, bei dem Sie das Produkt gekauft haben, um Hilfe beim Ein- und Ausbau. p Schalten Sie das Gerät aus, und trennen Sie es von der Stromquelle, bevor Sie Karten ein- und ausbauen. - Page 22 Einbau Richten Sie die Karte auf die Führungsschienen aus, und schieben Sie sie vorsichtig ein. Schieben Sie die Karte bis zum Anschlag ein. Wenden Sie beim Einschieben der Karte keine Gewalt an, weil sonst die Steckverbinder beschädigt werden können. Befestigen Sie die Karte mit den zwei Schrauben. Schraube Schraube Stellen Sie die Stromzufuhr durch Anschließen des Netzkabels und Einschalten des...
- Page 23 Einbau Überprüfen der Karte auf korrekten Einbau Schalten Sie das AV-HS400AE (oder AV-HS400E) ein, und prüfen Sie anhand des Menüs für die Anzeige des Zustands der Zusatzkarten, ob die Karte korrekt installiert worden ist. Drücken Sie die Taste [FUNC], so dass ihre Lampe aufleuchtet, und drücken Sie dann die Taste [SYSTEM], um das Menü...
-
Page 24: Anschlüsse
Anschlüsse Anschlüsse ohne Durchführung von Genlock (Frame Synchronizer EIN) HD-Komponente HD-Komponenten- Monitor HD SDI HD SDI-Monitor HD-Komponente HD-Komponenten- Monitor Multi Format Live POWER OUTPUTS INPUTS SLOT2 SLOT2 Mischer SLOT1 SLOT1 DVI/ANALOG OUTPUTS DVI INPUTS DVI-I DVI-I DVI-I AV-HS400AE SLOT SLOT oder ANALOG OUTPUTS ANALOG INPUTS... -
Page 25: Aussehen
Aussehen Einheit: mm 10 (G) -
Page 26: Technische Daten
Technische daten Signalformate HD: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p SD: 480/59.94i, 576/50i Analoger Ausgang SD/HD-Analogkomponente Y/Pb/Pr (1,0 V [s-s], 75 j) BNC-Buchse, 2 Leitungen Betriebstemperatur 0 °C bis 40 °C Zul. Luftfeuchtigkeit 10 % bis 90 % (Keine Kondensation) Stromversorgung Gleichstrom 6 V Versorgung über AV-HS400AE (oder AV-HS400E) Leistungsaufnahme 3,5 W... - Page 27 Notizen 12 (G)
- Page 28 VERSION FRANÇAISE (FRENCH VERSION) Consignes de sécurité CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION: POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, LE COUVERCLE (OU LE PANNEAU ARRIÈRE) NE DOIT JAMAIS ÊTRE DÉMONTÉ. AUCUNE PIÈCE DESTINÉE À L’UTILISATEUR NE SE TROUVE À L’INTÉRIEUR DE L’APPAREIL. CONFIER LES RÉGLAGES ET LES RÉPARATIONS À...
- Page 29 Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre. Nom et adresse de l’importateur en accord avec les règlements de l’Union Européenne : Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Allemagne 2 (F)
- Page 30 Table des matières Consignes de sécurité ....1 Installation ........6 Introduction ........3 Raccordements ....... 9 Accessoire ........3 Aspect extérieur ......10 Précautions d’utilisation ....4 Fiche technique ......11 Nomenclature ........5 Introduction Cette carte, quand elle est installée dans le mélangeur compact multi-formats AV-HS400AE (ou AV-HS400E), permet d’accepter deux lignes de sortie analogiques.
-
Page 31: Précautions D'utilisation
Précautions d’utilisation p Manipuler délicatement. Ne jamais faire tomber l’appareil ni lui subir des chocs violents ou le soumettre à des vibrations. p L’appareil doit être utilisée à une température ambiante située entre 0 °C et 40 °C. Éviter la mise en service de l’appareil dans un local à basse température et notamment inférieure à... -
Page 32: Nomenclature
Nomenclature ANALOG OUTPUTS Connecteurs de sortie analogique [ANALOG OUTPUTS] Quand la carte est raccordée au connecteur de sortie optionnelle SLOT1: OUTPUT3 Quand la carte est raccordée au connecteur de sortie optionnelle SLOT2: OUTPUT5 Connecteurs de sortie analogique [ANALOG OUTPUTS] Quand la carte est raccordée au connecteur de sortie optionnelle SLOT1: OUTPUT4 Quand la carte est raccordée au connecteur de sortie optionnelle SLOT2: OUTPUT6 5 (F) -
Page 33: Installation
Installation Installer cette carte dans le mélangeur compact multi-formats AV-HS400AE (ou AV-HS400E). <Remarques> p Lors du montage ou de la dépose, veuillez vous faire aider par le magasin ou le revendeur chez qui vous avez acheté ce produit. p L’interrupteur d’alimentation doit être positionné sur OFF avant le montage et la dépose. - Page 34 Installation Aligner la carte avec les glissières et l’insérer doucement. Insérer la carte à fond. Faire attention à ne pas forcer lors de l’insertion de la carte car cela risquerait d’endommager les connecteurs. Fixer la carte à l’aide des deux vis. Après avoir raccordé...
- Page 35 Installation Vérification de l’installation correcte de la carte Mettre l’AV-HS400AE (ou l’AV-HS400E) sous tension. Utiliser le menu pour afficher les états des cartes optionnelles et vérifier que la carte a été montée correctement. Appuyer sur la touche [FUNC] de manière à allumer son témoin, puis appuyer sur la touche [SYSTEM] pour afficher le menu SYSTEM.
-
Page 36: Raccordements
Raccordements Connexions avec le gen-lock hors service (synchroniseur d’image en service) HD composantes Moniteur HD composantes HD SDI Moniteur HD SDI HD composantes Moniteur HD composantes Mélangeur compact POWER OUTPUTS INPUTS SLOT2 SLOT2 multi-formats SLOT1 SLOT1 DVI/ANALOG OUTPUTS DVI INPUTS DVI-I DVI-I DVI-I... -
Page 37: Aspect Extérieur
Aspect extérieur Unité: mm 10 (F) -
Page 38: Fiche Technique
Fiche technique Formats de signal HD: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p SD: 480/59.94i, 576/50i SD/HD analogique composantes Y/Pb/Pr (1,0 V [c-c], 75 j) Sortie analogique Connecteur BNC, 2 lignes Température de 0 °C à 40 °C fonctionnement ambiante Taux d’humidité 10 % à 90 % (Sans condensation) en service Alimentation 6 V c.c. - Page 39 Notes 12 (F)
- Page 40 VERSIONE ITALIANA (ITALIAN VERSION) Precauzioni per la sicurezza CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AVVERTIMENTO: PER EVITARE IL PERICOLO DI SCOSSE NON TOGLIERE IL COPERCHIO (O LA PARTE POSTERIORE). ALL’INTERNO NON CI SONO PARTI CHE RICHIEDONO L’INTERVENTO DELL’UTENTE. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE TECNICO QUALIFICATO.
- Page 41 Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento. Nome e indirizzo dell’importatore in conformità con le normative UE: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germania 2 ( I )
- Page 42 Sommario Precauzioni per la sicurezza ..1 Montaggio ........6 Introduzione ........3 Collegamenti ........9 Accessorio ........3 Aspetto .......... 10 Precauzioni per l’uso ..... 4 Dati tecnici ........11 Denominazione dei componenti ... 5 Introduzione Installando questa scheda nel switcher multi-formato AV-HS400AE (o AV-HS400E), è possibile supportare due linee di uscita analogiche.
-
Page 43: Precauzioni Per L'uso
Precauzioni per l’uso p Maneggiare con cura. Non far cadere l’unità ed evitare che subisca forti urti o vibrazioni. p Utilizzare l’unità a una temperatura ambiente di 0 °C – 40 °C. Evitare di usare l’unità in un luogo freddo, al di sotto dei 0 °C, o molto caldo, sopra i 40 °C, perché... -
Page 44: Denominazione Dei Componenti
Denominazione dei componenti ANALOG OUTPUTS Connettori uscita analogica [ANALOG OUTPUTS] Se collegata al connettore di uscita opzionale SLOT1: OUTPUT3 Se collegata al connettore di uscita opzionale SLOT2: OUTPUT5 Connettori uscita analogica [ANALOG OUTPUTS] Se collegata al connettore di uscita opzionale SLOT1: OUTPUT4 Se collegata al connettore di uscita opzionale SLOT2: OUTPUT6 5 ( I ) -
Page 45: Montaggio
Montaggio Installare questa scheda nel switcher multi-formato AV-HS400AE (o AV-HS400E). <Note> p Per assistenza sul montaggio e sulla rimozione, rivolgersi al negozio o al rivenditore dove è stato acquistato il prodotto. p Prima del montaggio e della rimozione, spegnere l’unità e scollegare la spina elettrica. - Page 46 Montaggio Allineare la scheda con le rotaie guida e inserirla lentamente. Inserirla fino in fondo. Non applicare una forza eccessiva per inserire la scheda. In caso contrario, i connettori potrebbero danneggiarsi. Fissare la scheda utilizzando le due viti. Vite Vite Dopo aver collegato i cavi necessari, collegare il cavo di alimentazione e accendere l’unità.
- Page 47 Montaggio Verifica del corretto montaggio della scheda Per verificare che la scheda sia stata montata correttamente, accendere l’AV-HS400AE (o AV-HS400E) e utilizzare il menu di visualizzazione dello stato delle schede opzionali. Premere il tasto [FUNC] per accenderne l’indicatore, quindi premere il tasto [SYSTEM] per visualizzare il menu SYSTEM.
-
Page 48: Collegamenti
Collegamenti Collegamenti senza implementazione genlock (sincronizzatore quadro ON) Componente HD Monitor componente HD HD SDI Monitor HD SDI Componente HD Monitor componente HD Switcher multi-formato POWER OUTPUTS INPUTS SLOT2 SLOT2 AV-HS400AE SLOT1 SLOT1 DVI/ANALOG OUTPUTS DVI INPUTS DVI-I DVI-I DVI-I SLOT SLOT AV-HS400E... -
Page 49: Aspetto
Aspetto Unità: mm 10 ( I ) -
Page 50: Dati Tecnici
Dati tecnici Formati segnale HD: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p SD: 480/59.94i, 576/50i Componente analogico SD/HD Y/Pb/Pr (1,0 V [p-p], 75 j) Uscita analogica Connettore BNC, 2 linee Temperatura 0 °C - 40 °C d’esercizio Umidità 10 % - 90 % (Senza condensa) permissibile Alimentazione 6 V c.c. - Page 51 Appunti 12 ( I )
-
Page 52: Precauciones De Seguridad
VERSIÓN ESPAÑOLA (SPANISH VERSION) Precauciones de seguridad CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATENCIÓN: PARA REDUCIR EL RIESGO DE SACUDIDAS ELÉCTRICAS, NO QUITE LA TAPA SUPERIOR (NI TRASERA). NO HAY NINGUNA PIEZA SUSCEPTIBLE A MANTENIMIENTO POR EL USUARIO. SOLICITE LOS SERVICIOS TÉCNICOS A PERSONAL CUALIFICADO. - Page 53 Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación. Nombre y dirección del importador conforme a las normas de la UE: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Alemania 2 (S)
-
Page 54: Introducción
Índice Precauciones de seguridad ... 1 Montaje ..........6 Introducción ........3 Conexiones ........9 Accesorio ........3 Apariencia ........10 Precauciones para la utilización ... 4 Especificaciones ......11 Nombre de cada parte ....5 Introducción Cuando se instala esta tarjeta en el conmutador de directo multiformato AV-HS400AE (o AV-HS400E), se activa la compatibilidad con dos líneas de salida analógica. -
Page 55: Precauciones Para La Utilización
Precauciones para la utilización p Maneje el producto cuidadosamente. No deje caer el producto ni lo someta a sacudidas o vibraciones fuertes. p Utilice el producto dentro de una temperatura ambiental de 0 °C a 40 °C. Evite utilizar el producto en un lugar frío, a menos de 0 °C, o en un lugar caliente, a más de 40 °C, porque la temperatura demasiado baja o alta afectará... -
Page 56: Nombre De Cada Parte
Nombre de cada parte ANALOG OUTPUTS Conectores de salida analógica [ANALOG OUTPUTS] Cuando se conecta al conector de salida opcional SLOT1: OUTPUT3 Cuando se conecta al conector de salida opcional SLOT2: OUTPUT5 Conectores de salida analógica [ANALOG OUTPUTS] Cuando se conecta al conector de salida opcional SLOT1: OUTPUT4 Cuando se conecta al conector de salida opcional SLOT2: OUTPUT6 5 (S) -
Page 57: Montaje
Montaje Instale esta tarjeta en el conmutador de directo multiformato AV-HS400AE (o AV-HS400E). <Notas> p Asegúrese solicitar ayuda en la tienda donde adquirió la tarjeta o a su concesionario cuando la instale y desinstale. p Antes de instalarla o desinstalarla, apague el conmutador y desconecte el cable de la alimentación. - Page 58 Montaje Alinee la tarjeta con los raíles guía e insértela lentamente. Insértela hasta el fondo. Tenga cuidado de no usar fuerza para insertar la tarjeta porque los conectores podrían estropearse. Fije la tarjeta utilizando los dos tornillos. Tornillo Tornillo Después de conectar los cables necesarios, enchufe el cable de la alimentación y encienda el aparato.
- Page 59 Montaje Comprobación para cerciorarse de que la tarjeta esté instalada correctamente Apague el AV-HS400AE (o AV-HS400E) y utilice el menú empleado para visualizar los estados de las tarjetas opcionales y comprobar que la tarjeta esté instalada correctamente. Pulse el botón [FUNC] para encender su indicador y luego pulse el botón [SYSTEM] para visualizar el menú...
-
Page 60: Conexiones
Conexiones Conexiones cuando no se ejecuta la sincronización de señales de vídeo (sincronizador de cuadros encendido) Componente HD Monitor de componente HD HD SDI Monitor HD SDI Componente HD Monitor de componente HD Conmutador de POWER OUTPUTS INPUTS SLOT2 SLOT2 Directo Multiformato SLOT1 SLOT1... -
Page 61: Apariencia
Apariencia Unidad: mm 10 (S) -
Page 62: Especificaciones
Especificaciones Formatos de HD: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p señales SD: 480/59.94i, 576/50i Vídeo componente analógico SD/HD Y/Pb/Pr (1,0 V [p-p], 75 j) Salida analógica Conector BNC, 2 líneas Temperatura 0 °C a 40 °C ambiental de funcionamiento Humedad de 10 % a 90 % (sin condensación) funcionamiento Alimentación CC 6 V... - Page 63 Apuntes 12 (S)
- Page 64 (RUSSIAN VERSION) CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN « », 1 (R)
- Page 65 • • 2 (R)
- Page 66 ...... 1 ............6 ..........3 ..........9 ........3 ......... 10 ....11 ........4 ....5 AV-HS400AE ( AV-HS400E) (PGM, PVW, AUX, KEYOUT ....1 3 (R)
- Page 67 0 °C 40 °C. 0 ºC 40 ºC, 4 (R)
- Page 68 ANALOG OUTPUTS [ANALOG OUTPUTS] SLOT1: OUTPUT3 SLOT2: OUTPUT5 [ANALOG OUTPUTS] SLOT1: OUTPUT4 SLOT2: OUTPUT6 5 (R)
- Page 69 AV-HS400AE ( AV-HS400E). < > AV-HS400AE AV-HS400E), AV-HS400AE ( AV-HS400E). AV-HS400AE ( AV-HS400E) SLOT1 SLOT2 AV-HS400AE ( AV-HS400E) SLOT2 SLOT1 6 (R)
- Page 70 7 (R)
- Page 71 AV-HS400AE ( AV-HS400E) [FUNC] [SYSTEM] SYSTEM. [F1] OptVer. < > OptVer Select Board Version @@@@ 16/16 OUT-SL1 Analog [F2] Select (OUT-SL1 OUT-SL2). Board “Analog”. Board “None”. CD-ROM AV-HS400AE ( AV-HS400E). 4-4. 8 (R)
- Page 72 HD SDI HD SDI POWER OUTPUTS INPUTS SLOT2 SLOT2 SLOT1 SLOT1 DVI/ANALOG OUTPUTS DVI INPUTS DVI-I DVI-I DVI-I SLOT SLOT AV-HS400AE ANALOG OUTPUTS ANALOG INPUTS SLOT SLOT SDI OUTPUTS SDI INPUTS AV-HS400E RS-422 TALLY SIGNAL HD SDI HD SDI HD SDI HD SDI HD SDI 9 (R)
- Page 73 10 (R)
- Page 74 HD: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p SD: 480/59.94i, 576/50i SD/HD Y/Pb/Pr (1,0 [ - ], 75 BNC, 2 0 °C 40 °C 10 % 90 % ( AV-HS400AE ( AV-HS400E) 130 M 27 M 153 . 190 11 (R)
- Page 75 12 (R)
- Page 76 もくじ 概 要 ..................... 1 付属品 ..................... 1 安全上のご注意 ................ 2 使用上のお願い ................ 4 各部の名前 .................. 5 取り付けかた ................. 6 接続のしかた ................. 9 外形寸法図 .................. 10 定 格 .................. 11 保証とアフターサービス ............ 12 概 要 本ボードを、マルチフォーマットライブスイッチャー AV-HS400AN（または AV-HS400N）に組み込むと、2 系統のアナログ出力に対応することが可能になりま す。 2 系統それぞれのアナログ出力は、５系統（PGM、PVW、AUX、KEYOUT、マル チビューディスプレイ）の信号から選択することが可能です。 付属品 取扱説明書 ....１冊 1 (J)
-
Page 77: 安全上のご注意
安全上のご注意 必ずお守りください お使いになる人や他の人への危害、財産への損害を未然に防止するた め、必ずお守りいただくことを、次のように説明しています。 ■ 表 示内容を無視して誤った使い方をしたときに生じる危害や損害の 程度を、次の 表 示で区分し、説明しています。 この表示の欄は、 「死亡または重傷などを負う可能 警告 性が想定される」内容です。 ■ お 守りいただく内容の種類を、 次の絵表示で区分し、 説明しています。 （下記は、絵表示の一例です。 ） このような絵表示は、してはいけない「禁止」 内容です。 このような絵表示は、 必ず実行していただく 「強 制」内容です。 2 (J) - Page 78 安全上のご注意 必ずお守りください 警告 工事は販売店に依頼する 工事は技術と経験が必要です。火災、感電、けが、器物損壊の原因と なります。 p 必ず販売店に依頼してください。 分解しない、改造しない 火災や感電の原因になります。 分解禁止 p 修理や点検は、販売店に連絡してください。 異物を入れない 水や金属が内部に入ると、火災や感電の原因となります。 禁 止 p 直ちに電源プラグを抜いて、販売店に連絡してください。 異常があるときは、すぐ使用をやめる 煙が出る、においがする、外部が劣化するなど、そのまま使用すると 火災・落下によるけが、器物破壊の原因となります。 p 放置せずに、直ちに電源を切り、販売店に連絡してください。 3 (J)
-
Page 79: 使用上のお願い
使用上のお願い ●取り扱いはていねいに 落としたり、強い衝撃や振動を与えないでください。 ●使用温度範囲は、0 ℃〜＋40 ℃でお使いください。 0 ℃以下の寒い所や＋40 ℃以上の暑い所では内部の部品に悪影響を与えるおそれ があります。 ●ケーブルの抜き差しは電源を切って ケーブルの抜き差しは、必ず機器の電源を切ってから行ってください。 ●湿気、ホコリの少ないところで 湿気、ホコリの多いところは、内部の部品がいたみやすくなりますのでさけてくだ さい。 ●廃棄のときは 本ボードのご使用を終え、廃棄されるときは環境保全のため、専門の業者に廃棄を 依頼してください。 4 (J) -
Page 80: 各部の名前
各部の名前 ANALOG OUTPUTS ア ナログ出力端子［ANALOG OUTPUTS］ オプション出力端子 SLOT1 に接続時：OUTPUT3 オプション出力端子 SLOT2 に接続時：OUTPUT5 ア ナログ出力端子［ANALOG OUTPUTS］ オプション出力端子 SLOT1 に接続時：OUTPUT4 オプション出力端子 SLOT2 に接続時：OUTPUT6 5 (J) -
Page 81: 取り付けかた
取り付けかた 本ボードをマルチフォーマットライブスイッチャー AV-HS400AN （または AV-HS400N） に取り付けます。 ＜ご注意＞ p 取 り付け、および取り外し作業は、必ず販売店に依頼してください。 p 取 り付け、および取り外し作業は、電源を OFF にし、電源プラグを抜いてから行 ってください。 p 本 ボードを扱う前に、 AV-HS400AN （または AV-HS400N） の金属部に手を触れ、 人体に帯電している静電気を「放電」してください。静電気防止のリストストラ ップを着けると安全です。帯電している状態で本ボードに触れると、故障の原因 となります。 p 本 ボードを取り付ける前に、本ボードの金属部を他の金属部に接触させないでく ださい。 p 本 ボードを取り外した後は、必ず AV-HS400AN（または AV-HS400N）に備 え付けのブランクパネルを取り付けてください。... - Page 82 取り付けかた 本 ボードをガイドレールに沿わせて、ゆっくりと差し込む。 確 実に奥まで差し込んでください。このとき無理な力を加えると、コネクターを破 損することがありますので、ご注意ください。 ね じ 2 本で本ボードを取り付ける。 ねじ ねじ 必 要なケーブルを接続してから、電源コードを差し込んで電源を入れる。 7 (J)
- Page 83 取り付けかた 本ボードが正しく取り付けられていることを確認する AV-HS400AN（または AV-HS400N）の電源を入れて、オプションボードのステ ータスを表示するメニューで確認します。 [ FUNC] ボタンを押して点灯させ、[SYSTEM] ボタンを押して、SYSTEM メ ニューを表示します。 [ F1] を回して OptVer サブメニューを表示します。 ＜メニュー表示＞ OptVer Select Board Version @@@@ 16/16 OUT-SL1 Analog [ F2] を回して Select 項目で、オプションスロット（OUT-SL1 または OUT-SL2） を選択します。 本ボードが正しく取り付けられているときは、Board 項目に Analog が表 示されます。...
-
Page 84: 接続のしかた
接続のしかた 外部同期をかけない接続（フレームシンクロナイザー ON） HD Component HDコンポーネント モニター HD SDI HD SDI モニター HD Component HDコンポーネント モニター マルチフォーマット POWER OUTPUTS INPUTS SLOT2 SLOT2 ライブスイッチャー SLOT1 SLOT1 DVI INPUTS DVI/ANALOG OUTPUTS DVI-I DVI-I DVI-I SLOT SLOT AV-HS400AN ANALOG OUTPUTS ANALOG INPUTS または SLOT SLOT AV-HS400N SDI OUTPUTS SDI INPUTS RS-422 TALLY... -
Page 85: 外形寸法図
外形寸法図 単位：mm 10 (J) -
Page 86: 定 格
定 格 信号フォーマット HD： 1 080/59.94i、1080/50i、 720/59.94p、720/50p SD：480/59.94i、576/50i アナログ出力 SD/HD アナログコンポーネント Y/Pb/Pr （1.0 V [p-p]、75 Ω） BNC コネクター、2 系統 動作温度 0 ℃〜 40 ℃ 湿度 10 %〜 90 %（結露なきこと） 電源 DC 6 V AV-HS400AN（または AV-HS400N）から供給 消費電力 3.5 W 外形寸法 130（幅）× 27（高）× 153（奥行）mm 質量 約 190 g 11 (J) -
Page 87: 保証とアフターサービス
当 社は、このアナログ出力ボードの補修用性能部品を、製造打ち切り後8年保有し ています。 注) 補 修用性能部品とは、その製品の機能を維持するために必要な部品です。 ■修理を依頼されるとき ま ず電源プラグを抜いて、お買い上げの販売店へご連絡ください。 ご連絡いただきたい内容 製品名 アナログ出力ボード 品番 AV-HS04M4 お買い上げ日 年 月 日 故障の状況 できるだけ具体的に p 保証期間中は 保 証書の規定に従って、出張修理をさせていただきます。 p 保証期間を過ぎているときは 修 理すれば使用できる製品については、ご要望により修理させていただきます。... - Page 88 Web Site: http://panasonic.net ☎ © Panasonic Corporation 2011...
