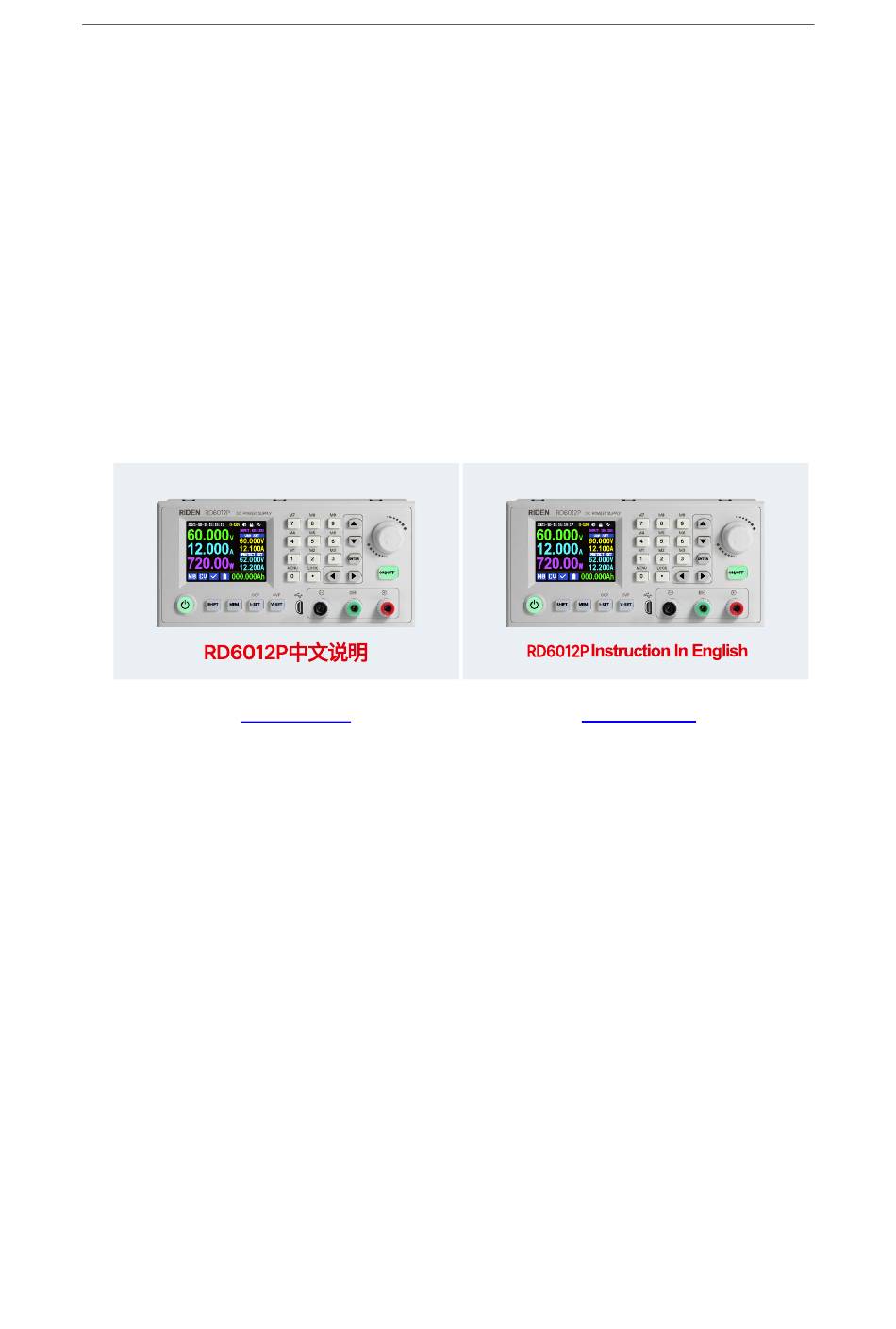

- Page 1 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 恒压恒流数控电源使用说明 Constant Voltage and Constant CurrentDC Power Supply Instruction 型号:RD6012P/ RD6012P-W Model: RD6012P/ RD6012P-W 修订时间 2021.12.31 点击进入 CLICK VIEW - 1 -...
-
Page 2: 恒压恒流数控电源使用说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 恒压恒流数控电源使用说明 型号:RD6012P/RD6012P-W 修订时间 2021-12-31 尊敬的用户， 感谢您购买由杭州睿登科技有限公司出品的恒压恒流数控电源， 为了让您更快了解本产品的全部功能，获得更好的使用体验，避免出现误操作， 使用前请仔细阅读本说明并保留好，以便日后查阅。 注：本说明书对应固件版本 V1.43，不同固件版本下，界面或操作可能会有 不同，使用时请注意。建议升级为最新固件，获取更好的使用体验。 - 2 -... -
Page 3: Table Of Contents
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 目录 恒压恒流数控电源使用说明 .............. - 2 - 1.1 产品技术指标 ................. 5 1.2 核心功能 ..................6 1.3 面板说明 ..................6 1.3.1 前面板 ..................6 1.3.2 后面板 ..................7 1.4 操作说明 ..................8 1.4.1 主界面 ..................8 1.4.2 操作说明 .................. 9 1.4.2.1 电池充电功能说明 ................9 1.4.2.2 主界面电压电流设置... - Page 4 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 3.2.2APP 界面显示 ................21 3.2.3APP 的使用 ................21 3.2.3.1 智能配网................... 21 3.2.3.2 正常联网................... 22 3.2.3.3 手机 APP 功能 .................. 23 上位机软件的安装使用说明 ..............24 4.1 软件安装 ..................24 4.1.1 解压文件 ................24 4.1.2 安装软件 ................24 4.2 软件的使用 ................... 24 4.2.1 上位机联机...
-
Page 5: 产品技术指标
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.1 产品技术指标 产品型号 RD6012P RD6012P-W 输入电压范围 7-70.00V 输出电压范围 0-60.000V 输出电流范围 0-12.000A 输出功率范围 0-720.00W 输入电压测量分辨率 0.01V 输出电压设定测量分辨率 0.001V 电流设定测量分辨率 0.0001A(6A 量程) /0.001A(12A 量程) 电池电压测量分辨率 0.01V 输入电压测量精度 ± (1%+5 个字) 输出电压设定与测量精度 ± (0.5‰+4 个字) 输出电流设定与测量精度 ± (1‰+6 个字) 电池电压测量精度 ± (0.5%+3 个字) 充电时自动关闭电流... -
Page 6: 核心功能
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 过温保护 系统温度>80℃ 屏幕亮度设置 0-5 共 6 级 显示屏幕 2.4 寸彩色液晶显示屏 含包装重量 约 0.66Kg 产品尺寸 167*81*65mm 是否支持 USB 通信 是 是否支持 WiFi 通信 是 否 ①：纹波测量方法：测量输出接线端子处，连接 0.1uF 电容，示波器 X1 档，交 流耦合，20MHz 限制，使用大功率电阻作为负载。 ②：例：输入电压为 24V，此时最大输出电压为 19.8V。 1.2 核心功能 数字键盘+编码电位器组合调节 固件更新，后续可支持更多功能 10 组快捷存储调用数据 全新的... -
Page 7: 后面板
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 A：电源开关 B：SHIFT 第二功能键 C：快捷存储键 D：电流/过流保护设置 E：电压/过压保护设置 F：micro USB 接口 G：电源输出负极/电池充电负极 H：电池充电正极（充电专用端子） I：电源输出正极 J：输出开关键 K：ENTER/确认键 L：编码电位器（旋转）/返回键（按动） M：方向键 N：数字键盘 O：显示屏幕 1.3.2 后面板 P：输入保险丝 Q：输出保险丝座（只能 10A 以下临时使用） R：电源输入接口 S：外置温度传感器接口 T：时钟电池仓（CR1220） U：通信模块接口（WIFI 或 485 模块） V：风扇接口（不可外加或更换） 注意事项： 电源输入接口必须接 7-70V 的稳定直流，当输入 电压大于 72V， 自动关闭输出并告警提示 （如右图） ， 当输入电压超出更多，产品将直接损坏无法修复！配... -
Page 8: 操作说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 套的外置温度传感器（如下图）插接到外置温度 传感器接口， 风扇接口不能外接或更换其他风扇， 当系统温度大于 80 度时显示 OTP 并关闭输出， 时钟电池有无只影响时钟功能，通信端口为通信小板专用端口请勿在此处接线！ WiFi 模块和 RS-485 模块如下图，需要工业 RS-485 或 WiFi 批量控制的客户请 致电 0571-89050390，18072892319。 1.4 操作说明 上电后首先显示开机图片，然后进入主界面。 1.4.1 主界面 AA:输出电压实际值 AB:输出电流实际值 AC:输出功率 AD:当前数据组 AE:恒压恒流状态 AF:保护状态指示 AG:电池充电指示 AH:循环显示区 AI:输出过流保护设定值 AJ:输出过压保护设定值 AK:输出电流设定值 AL:输出电压设定值 AM:输入电压 AN:通信接口... -
Page 9: 操作说明
或 键可以在经典风格、 详细风格、 曲线风格中切换， 风格状态不记忆， 如需设置默认启动界风格请前往 1.4.2.6 主界面风格设置。 1.4.2 操作说明 菜单操作中，红色或光标处或反显处为当前选中菜单，按动 键确认或进 入，按动编码电位器返回，按动方向键移动光标或切换菜单，旋转编码电位器更 改设置，菜单界面中返回时自动保存设置。按住 0 键上电恢复出厂设置，按住 1 键上电恢复出厂校准值，按住 键上电进入 boot 模式。 下面以 RD6012P-W 为例介绍使用方法。 1.4.2.1 电池充电功能说明 电池充电操作说明视频: https://qr17.cn/E78wfT 上电后，循环显示区处外置温度传感器温度、容量、能量循环切换显示，电 源输出时，容量、能量自动累计，关机清零。 电池充电正极接电池正极，电源输出负极接电池负极，正确连接电池后电池 充电指示 提示电池接好，设定好电压电流后然后按 键开始充电，同时电 池充电指示 提示，当输出电流小于充电截止电流(10mA 可设定)或外置温度传 感器测量温度大于充电截止温度时自动关闭输出。 当使用带异口保护板的电池需 要使用电源输出正极和电源输出负极充电， 电池充电时的电压电流需要自行设定。... -
Page 10: 主界面电压电流设置
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4.2.2 主界面电压电流设置 主界面电压电流设置操作说明视频: https://qr17.cn/CpZUhq 按动 或 键可以在 6A、12A 两个电流量程中切 换，切换量程时会自动关闭输出。按动 键设定输 图一 出电流设定值，转动编码电位器可以直接调整输出 值，旋转调整不会超过限制，按动 或 键可以更改光标位置，也可以直接使 用数字键盘输入按 键确认，同时保存设定值以及设定量程。如果设定值超过 限制， 弹窗提示数据设置错误(如图一)。 如输入错误， 可以按动编码电位器取消。 按动 键可以设定输出电压设定值，方法类似输出电流设定值操作。 先按 键或 键可以设定输出过流保护设定值或输出过压保护 设定值，方法类似输出电流设置。如果需要过流关断功能，输出过流保护设定值 应大于输出电流设定值。 电源处于恒压状态下恒压恒流状态 提示，当处于恒流状态下 提示；电 源正常状态下保护状态指示 提示，当输出电流实际值大于输出过流保护设定 值(OCP)后，电源切自动关闭输出，并 提示，当输出电压实际值大于输出过压 保护设定值(OVP)后，电源自动关闭输出，并 提示，当系统温度大于 80℃， 电源自动关闭输出，并... -
Page 11: 键盘锁定解锁
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 流量程修改，左下角当前数据组 提示，再次手动 改变设置值后变为 提示。在系统设置菜单中关闭 调出确认后，不弹出窗口，直接修改设置值。 为上电默认数据组，按键修改设定后按 图三 键或旋转编码电位器更改设定后按编码电位器返回 后自动记忆至数据组 ，或在存储数据中修改后按编码电位器返回后记忆，其 他操作不记忆。 1.4.2.4 键盘锁定解锁 键盘锁定解锁操作说明视频： https://qr17.cn/CEgdpt 按动 键可以锁定或者解锁键盘。键盘锁 定时按键锁定状态 提示，此时电源开关可正常使 图四 用，按动其他按键提示错误（如图四）。通信时自 动锁定键盘 (不可手动解锁)， 通信断开 3 秒以后自动解锁键盘， 按键锁定状态 提示。 1.4.2.5 系统设置 系统设置操作说明视频： https://qr17.cn/FKrD80 主界面下按动 键进入系统设置菜单，最下面红色显示图标为主菜单 选中位置，按动 或 键进入子菜单，蓝色底色为子菜单选中位置，旋转编 码电位器改变设置， 按动编码电位器返回， 此时按动 或... - Page 12 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 开机输出默认关闭，开机时输出为关闭，打开后开机后自动打开输出； 开机图片默认打开，开机后会首先加载开机图片，然后进入主界面，关闭后开机 后直接进入主界面； 按键声音默认打开，按键声音开关 提示，按动按键会有短促的滴滴声，关闭 后，按键声音开关 提示，按键静音； 背光亮度默认为 4，可以在 0-5 之间设置； 测量速度默认为低，可以设置低中高三档，对应的是输出电压电流实际值的刷新 率； 最大功率默认为 740W，可以在 0-740W 之间设置， 对应可以设置的最大功率，右上角图标*1 为调整倍 率， 可以通过按动 或 键实现不同倍率调整， 快 速设置需要的数值，最大功率默认为电压优先模式， 图六 当设定电压电流乘积超过最大功率，系统自动将输 出电流设定值减小，可以匹配小功率前级电源时使 用，推荐设置值为前级电源的额定功率*95%； 温度单位默认为℃，可以在℃和℉之间切换。(如图 六) 子菜单：(如图七) Battery Charger 图七 充电截止电流默认 10mA 可调，右上角图标*1 为调 整倍率，...
-
Page 13: 主界面风格设置
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 设备地址默认为 001，可以在 001-255 之间选择；通 信速率和设备地址必须和上 位机软件或手机 APP 端保持一致。通信功能具体详 见上位机和 APP 中连机部分。 子菜单：(如图九) Date and Time 日期和时间可以在 2000-2100 年之间设置，按动 图九 或 键， 更改设置选项， 旋转编码电位器改变数值， 改变后立即保存更改，请不要设置错误的日期。 1.4.2.6 主界面风格设置 主界面风格设置操作说明视频: https://qr17.cn/CHj4iQ 主界面下按动 键进入系统设置菜单， 然后再 图十 按动 键进入(如图十)主界面风格设置主菜单下： 按动 或 键进入菜单 子菜单： Layout 数字字体默认为... -
Page 14: 系统信息
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 存储数据设置操作说明视频: https://qr17.cn/CKqPcj 主界面下按动 键进入系统设置菜单，然后 再按动两次 键进入(如图十四) 存储设置主菜单： 按动 键进入菜单， 按动方向键可以选择数据组， 图十四 此时旋转编码电位器可以在 6A、 12A 两个电流量程 中切换，选择好量程后再切设置参数。按动 键设定存储数据的输出电流设定 值， 转动编码电位器可以直接调整输出值， 旋转调整不会超过限制， 按动 或 键可以更改光标位置， 也可以直接使用数字键盘输入按 键确认。如果设定值 超过限制，弹窗提示数据设置错误(如图一)。如输入错误，可以按动编码电位器 取消。 按动 键可以设定存储数据的输出电压设定值，方法类似输出电流设定值 操作。 先按 键或 键可以设定存储数据的输出过流保护设定值或输 出过压保护设定值，方法类似输出电流设置。 数据设定完成后，按动编码电位器返回并保存数据。 1.4.2.8 系统信息 系统信息操作说明视频: https://qr17.cn/F7iSkz 主界面下按动... -
Page 15: 安卓手机 App 使用说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 安卓手机 App 使用说明 2.1 手机 App 软件安装 WIFI 联机仅支持 RD6012P-W，本软件仅支持 Android5.0-Android10.0 系统使 用，如必须使用软件功能，请先预装测试。软件使用 WiFi 功能，需申请定位服 务，请同意并打开定位，手机 App 请从文件管理器中打开安装。WiFi 模块不能 在带电状态下插拔，会导致损坏。本说明书对应软件版本 1.0.11，不同版本会稍 有不同，建议升级为最新软件，获取更好的使用体验。 2.1.1App 的下载 RD6012P 数控电源资料官网下载链: http://www.ruidengkeji.com/ziliaoxiazai 国内用户需通过浏览器直接下载到电脑，解压后将 apk 文件通过手机助手或 者文件管理器导入到手机目录中，然后手机文件管理器中打开 apk 文件。可以使 用谷歌 play 的用户请通过谷歌 play 搜索如不会下载或无法下载可以找客服人员 索取下载链接。... - Page 16 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 BA：侧边栏 BQ：向左移动光标 BB：添加 BR：向右移动光标 BC：返回 BS：设置 BD：更多选项 BT：亮度 BE：曲线图 BU：系统温度 BF：输出电压实际值 BV：同步时间 BG 输出电流实际值 BW：快捷调出 BH:输出功率实际值 BX：电池电压 BI：输入电压实际值 BY：外接传感器温度 BJ：输出电压设定值 BZ：开机累计输出能量 BK： 输出电流设定值 CA：开机累计输出容量 BL：ON/OFF 开关 CB:量程切换 BM：状态指示 CC：当前产品型号 BN：键盘锁定指示 CD：产品序列号 BO:恒压/恒流状态指示 CE：固件版本 BP：调整轮...
-
Page 17: 3App 的使用
安卓 App 操作过程视频：https://qr17.cn/A6C1ni 3.2.3.1 智能配网 初次 WiFi 联网， 先将 RD6012P 的 WiFi 模块插好， 然后给 RD6012P 供电， WiFi 模块的蓝灯会闪烁一下。 在 系 统 设 置 中 将 通 信 接 口 设 置 为 WiFi 后 重 启 RD6012P， 然后将 RD6012P 和手机都放置在靠近 2.4G 图十六... -
Page 18: 正常联网
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 RD6012P 会获取手机的 IP 地址(如图十九)。 确认显 示之后在 APP 上勾选设备显示 IP 地址，然后点击 “确认”等待约 20 秒(如图二十)，APP 显示连接 成功，RD6012P 会自动启动，配网成功，返回到主 界面后点击 BD 中的“连接”即可连接。 图十九 图二十 如果配网失败，请给模块断电，重新操作一次(多次联网失败仔细观看联机 过程视频并尝试用手机分享 WiFi 热点测试)。华为手机请关闭随机 MAC： https://jingyan.baidu.com/article/a681b0decb7c4b7a18434683.html 3.2.3.2 正常联网 RD6012P 启动后，会先连接 WiFi，然后检测手机 APP 是否能连通，锁屏或 APP 后台运行时，可能会无法连接，如果手机的 IP 地址发生变更需要先按 键... -
Page 19: 3App 操作
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 然后按 键重置网络，再次执行 3.2.3.1 智能配网过程。建议通过路由器设置 手机 MAC 地址绑定 IP。 3.2.3.3APP 操作 安卓 APP 操作过程视频 ： 暂无 点击 BF 设置输出电压，用右侧调整轮 BP 调整大小，然后用 BQ、BR 调整光 标位置，然后点击 BS 设置参数。点击 BD 中的分享即可将电压电流曲线导出成 表格文件，最长可以记录 24 小时的文件。 注：1：因安卓手机种类繁多，因此在个别品牌或者一种品牌的不同比例屏幕上 UI 界面显示不一样。 2： 应用程序权限要求， 允许程序安装时必要权限(允许后台运行， 允许使用蓝牙， 允许操作文件夹，允许读取应用列表等)而且在安装完毕后还要在手机中设置程 序的权限：允许后台运行、锁屏不清理、允许自启动等(持续记录数据时防止系 统强制退出... -
Page 20: 苹果手机 App 使用说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 苹果手机 APP 使用说明 3.1 手机 APP 软件安装 WIFI 联机仅支持 RD6012P-W。 3.1.1APP 的下载 苹果 APP 仅支持 IOS10.0-14.3， iphone6 以上机型， 在苹果商店搜索 “RDPower” 下载。如必须使用软件功能，请先预装测试。软件使用 WiFi 功能，需申请定位 服务，请同意并在设置-隐私中打开定位。本说明书对应软件版本 1.1.16，建议升 级为最新软件，获取更好的使用体验。 3.2 安装使用 首次启动软件， 系统可能会申请定位(如图二十一)， 选择 “使用 APP 时允许” ， 软件运行时会申请使用数据(如图二十二)， 选择 “无线局域网与蜂窝移动网络” 。... -
Page 21: 软件更新
3.2.3APP 的使用 苹果 App 操作过程视频：https://qr17.cn/EugEMc 3.2.3.1 智能配网 初次 WiFi 联网， 先将 RD6012P 的 WiFi 模块插好， 然后给 RD6012P 供电， WiFi 模块的蓝灯会闪烁一下。 在 系 统 设 置 中 将 通 信 接 口 设 置 为 WiFi 后 重 启 图二十三 RD6012P， 然后将 RD6012P 和手机都放置在靠近 2.4G... -
Page 22: 正常联网
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 路由器的地方(此时手机也必须在同一个 2.4G 网络下， 路由器关闭 AP 隔离 WMM 功能)，RD6012P 会等待手机连接(如图二十三)。点击 EA 打开“智能配网”界面 (如图二十四)，并输入无线密码。点击“初始化”，等待约 20 秒， 图二十四 图二十五 RD6012P 会获取手机的 IP 地址(如图二十六)。 然 后(如图二十五)点击配置网络，等待约 30 秒，APP 显示连接成功，RD6012P 正常启动，配网成功，返 回到主界面后点击 DA“连接”即可连接。 如果配网失败，请给模块断电，重新操作一次 图二十六 （多次联网失败仔细观看联机过程视频并尝试用 手机分享 WiFi 热点测试）。 3.2.3.2 正常联网 RD6012P 启动后，会先连接 WiFi，然后检测手机 APP 是否能连通，如果手机... -
Page 23: 手机 App 功能
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 按左键然后按 键重置网络，再次执行 3.2.3.1 智能配网过程。 3.2.3.3 手机 APP 功能 苹果 APP 操作过程视频：暂无 点击 DH 或 DI 的输入框，输入数值设定电压电流，点击空白处返回，超出的 值不能设定。点击 DB 可以将电压电流曲线导出成表格文件并分享到其他应用， 最长可以记录 24 小时的文件。 点击 EB 可以设置软件语言或者获取使用帮助。... -
Page 24: 上位机软件的安装使用说明
4.1.1 解压文件 首次使用先安装驱动程序，打开 CH341SER 安装驱动，然后用 microUSB 线插上 RD6012 等待电脑安装驱动完成。 4.1.2 安装软件 将压缩包解压到电脑 D 盘中，首先运行 Net framework4.7.2.exe 安装.net 环境，然后直接运行 RidenPowerSupply.exe 上位机软件。文件夹其他文件运行 所需，不要删除。 4.2 软件的使用 4.2.1 上位机联机 双击桌面上的图标“Riden Power Supply”就可以打开上位机软件。 WIFI 联机仅支持 RD6012P-W， WiFi 联机为测试功能， 由于部分电脑的兼容性 不好，无法连接的请忽略。此功能不做任何保证，我们也将根据客户反馈结果决 定是否保留。 电脑 WiFi 联机视频： https://qr17.cn/ByDJPj... -
Page 25: 软件使用介绍
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 将 RD6012P 通信接口设置成 WiFi，并重启， RD6012P 显示 (如图二十七 )，在上位机上点击 “WiFi 配网”弹出 WIFI 配网界面(如图二十九)， 点击“初始化”等待约 5-10 秒，RD6012P 显示本 机 IP 地址后(如图二十八，点击“下一步”并输入 图二十七 WiFi 名称和密码，然后点击“配网”，等待约 20 秒， 上位机提示连接成功， 然后单击 “联机” 即可。 USB 联机：RD6012P 通信接口设置成 USB，用 MicroUSB 线把 RD6012P 与上位机连接好，打开上 位机，上位机提示串口更新，点击“联机”即可。 图二十八 图二十九... -
Page 26: 功能介绍
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 功能介绍 上位机软件界面主要有基础功能、固件升级、Logo 升级、检查版本更新及语 言的选择等。 FA： 电压电流曲线 FB： 电池信息/快捷调出 FC： 校准微调 FD： RD/DPS 系列切换 FE： 语言选择 FF： 软件更新 FG： 关于 FH： 输入电压 FI： 输出电压实际值 FJ： 输出电流实际值 FK： 输出功率实际值 FL： 系统温度（摄氏度）... -
Page 27: 基础功能
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 FM： 系统温度（华氏度） FN： 恒压恒流状态 FO： 保护状态 FP： 背光亮度 同步系统时间至 RD6012P FR： 输出电流设定值 FS： 量程切换 FT： 输出电压设定值 FU： 固件版本 FV： 序列号 FW： 产品型号 4.3.1 基础功能 上位机的基础功能包括：电压电流的设置、快捷输出、校准微调、亮度调节 及电压电流曲线导出，调整旋钮或输入数字可以改变设置电压电流，按钮上方图 表会显示实时的电压电流曲线。 在曲线图上滚动滚轮可以实现缩放，双击曲线自 适应，右键可以清除曲线或者将曲线导出成图片或 excel。 4.3.2 校准微调 校准微调需要拥有六位半以上的万用表的专业电子人士操作；校准微调会改 变系统设置，误操作可能会超出硬件极限值导致损坏，由此导致的损坏不纳入保 修范围！ 产品的极限误差一般会比标称误差小很多，当误差接近甚至大于标称误 差时，请首先确认测量仪器是否准确。 点击校准微调输入密码“168168”可以进入校准微调界面或者保存校准微调 数据（输入此密码即代表接受上述红字协议），联机后读取校准数据，通过点击... -
Page 28: 高级功能
将输出电压设置为 1V，调整电压输出零点使万用表显示接近 1V，将输出电 压设置为 30V（半量程），调整输出电压比例值使万用表显示值接近 30V；同理 设置为 0.1A 和 3A（半量程）可以校准电流输出零点和电流输出比例；将输出电 压设置为 1V 调整回读电压零点使 RD6012P 显示电压值与万用表测量值一致，同 理设置 30V 可以校准回读电压比例值， 同理设置为 0.1A 和 3A 可以校准电流回读 零点和电流回读比例。RD6012P 的 6A 和 12A 为两个电流量程，需要分开校准， 更改量程为 12A 然后设置 0.1A 和 6A 校准 12A 量程电流（此部分不提供技术支 持，看不懂的客户请自行丰富相关知识）。 4.3.3 高级功能... -
Page 29: Rs485 多机通信
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3.4 RS485 多机通信 使用 USB 转 485 连接 485 模块的 AB，多台的 AB 都连接到一块。RD6024 每 个设置不同的设备地址，最多可以连接 32 台，不同型号不能同时连接。上位机 进入 RS485 多机通信，首先点击搜索，搜索完成后点击连接。 在表格中可以任意更改某个产品的输出电压电流，在自定义设置中可以批量 设置电压电流。 在快捷设置中可以设置几组快捷电压电流方便调出。由于通信帧 间 隔 ， 每 次 操 作 完 成 都 需 要 一 定 时 间 ， 最 长 不 长 于 11 秒 。 4.3.4 固件升级... -
Page 30: 开机图片更新
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 固件升级操作视频：https://qr17.cn/BMFDds 首先按住 键给 RD6012P 供电，进入 boot 模式，连接好电脑，待模式信 息中提示产品为 boot 模式后点击“固件升级”，弹出固件升级提示框，然后点 击“立即升级”即可(可以在正常模式下升级，如果不能正常启动时，必须进入 Boot 模式升级，WiFi 下暂时未开放固件升级)。 固件升级过程中，界面显示如下： 4.3.5 开机图片更新 开机图片更新操作视频： https://qr17.cn/Bk2WXe 点击“开机图片更新”，弹出升级提示框，点击“选择图片”，(安装包内... -
Page 31: 软件更新
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 提供了一些 Logo 样张可以测试)， 点击 “图片导入” 即可， 更新完成会自动重启。 4.3.6 软件更新 点击 FF， 系统会自动后台检测是否有新版本， 如有新版本会弹框提醒更新。... -
Page 32: 语言的选择
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3.6 语言的选择 点击 FE，可以设置中文、英文、法语、德语四种语言。 4.3.7 关于 点击 FG，可查看当前版本号、发布时间及版权信息等。... - Page 33 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。...
-
Page 34: 附录 1：中文版本更新说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 附录 附录 1：中文版本更新说明 2021-10-5：中文第一版 2021-10-19：中文修改版 2021-10-19：修改一些小错误 2021-10-27：修改一些小错误，增加英文版说明书 2021-12-31：修改软件版本，增加 RS485 说明 附录 2：常见电芯电压对照 下列电压仅供参考，实际以电芯厂家提供参数为准。 标称电压 充电截止电压 放电截止电压 电池种类 应用 特点 三元锂电 数码设备 容量大 电动车/电 放电电流大， 价格 磷酸铁锂 3.65 动工具 低 汽车/电动 价格实惠， 有铅污 铅酸电池 14.4 10.5 车 染 遥控器/时 价格实惠,应用广 干电池... - Page 35 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 磷酸铁锂 29.2 铅酸蓄电池 28.8 注：充电截止电压大于 60V 的电池，都不能使用 RD6012P 来充电，会造成产品损 坏。...
-
Page 36: Constant Voltage And Constant Current
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Constant Voltage and Constant Current DC Power Supply Instruction Model: RD6012P/ RD6012P-W Date: 2021.10.26 Dear users, thank you for purchasing the constant voltage constant current DC power supply produced by Hangzhou Ruideng Technology Co., Ltd. In order to let you know more about the full function of this product, get a better experience and avoid misuse. - Page 37 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 CONSTANT VOLTAGE AND CONSTANT CURRENT ........36 DC POWER SUPPLY INSTRUCTION ............36 1.1 T ............... 39 ECHNICAL ARAMETER 1.2 C ................40 UNCTION 1.3 P ................41 ANEL NSTRUCTION 1.3.1 Front Panel ................41 1.3.2 Back Panel ................42 1.4 O ..............
- Page 38 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3 F ..............64 UNCTIONS NTRODUCTION 4.3.1 Basic Functions ................ 65 4.3.2 Calibration ................66 4.3.3 Advanced Function ..............67 4.3.4 RS485 Multiple Devices Communication ......... 67 4.3.5 Firmware Update ..............69 4.3.6 Boot Logo Update ..............70 4.3.7 Version Update Detection ............71 4.3.8 Language Setting ..............
-
Page 39: Technical Parameter
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.1 Technical Parameter Model RD6012P RD6012P-W Input voltage range 7-70.00V Output voltage range 0-60.000V Output current range 0-12.000A Output power range 0-720.00W Input voltage measurement resolution 0.01V Output voltage setting measurement resolution 0.001V Output current setting measurement resolution 0.0001A(6A range) /0.001A(12A range) Battery voltage measurement resolution 0.01V... -
Page 40: Core Function
· 2.4 inch HD color display · Dedicated terminal for battery charging · Firmware update, support more functions later · Brand new PC software · Support WiFi communication(RD6012P-W) /USB communication · Support Android/ IOS APP · Support multiple display interfaces... -
Page 41: Panel Instruction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.3 Panel Instruction 1.3.1 Front Panel A: Power button B: SHIFT Second function button C: Quick storage button D: Current/Over current protection setting E: Voltage/Over voltage protection setting F: Micro USB port G: Power supply output negative terminal/ H: Battery charging positive terminal Battery charging negative terminal (Dedicated terminal for battery charging) I: Power supply output positive terminal... -
Page 42: Back Panel
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.3.2 Back Panel P: Input fuse Q: Output fuse(only for under 10A short time usage) R: Power source input interface S: External temperature sensor interface T: CR1220 battery socket U: Communication module interface( wifi or RS485 board) V: Fan interface(cannot add or replace other fan) NOTE: Power source input interface must be connected to 7-70V constant DC power source. -
Page 43: Operation Instruction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4 Operation Instruction After power-on, it will show boot image first, and then enters the main page. 1.4.1 Main Page AA: Actual output voltage value AB: Actual output current value AC: Output power AD: Current data group AE: Constant voltage Constant AF: Protection status indication current status AG: Battery charging indication... - Page 44 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Traditional Style Detail Style Curve Style At main page you can press button to change the display style between Traditional Style, Detail Style and Curve Style, the display style will not be saved automatically, you need to set default boot display at section 1.4.2.6 Main Page Style Setting.
-
Page 45: Operation Introduction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4.2 Operation Introduction In the menu operation, the icon in red or cursor is the currently selected menu, press to confirm or enter, press the encoder potentiometer to cancel or return, press the direction button to move the cursor or switch menu, rotate the encoder potentiometer to change the setting, the settings will be automatically saved when returning from the menu page. - Page 46 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4.2.2 Main Page Output Voltage and Current Setting Output voltage and current setting operation video： https://drive.google.com/drive/folders/1NZW7k3-Kyc5YgIh-bWn8gBGaY5xo7_Lm?us p=sharing Press button can switch the current range between 6A and 12A. When you change the current range, the output will be turned off Press button to set the output current value, 15: 19: 17...
- Page 47 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 current value, over voltage protection value, over current protection value into the corresponding data group(as shown in figure 2). then press to confirm, it will show bottom left, you can press button and choose “X”, then press ENTER to cancel, after change the setting figure 2 value it will show Press...
- Page 48 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4.2.5 System Setting System setting operation video： https://drive.google.com/drive/folders/1JCPJkD92Iv2Qtplmd6rs1pQma js1EsVB?usp=sharing Press to enter the system setting menu, the icon in Red shows the menu being chosen, press to enter the sub-menu, the option in blue is the option being chosen, you can rotate the encoder potentiometer to change setting, and you can press button to select menu.
- Page 49 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 automatically decrease the output current setting value. When used together with low power power source, it is recommended to set the value as the rated power of the power source*95%; unit is ℃ by default, it can be Temperature switched between ℃...
- Page 50 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4.2.6 Main Page Display Style Setting Main interface display style setting operation video: https://drive.google.com/drive/folders/1gMkuCZr r_G-PlyHqO-i6fxdS-XRvuOIG?usp=sharing figure 9 You can press to enter the system setting menu, then press and it will be switched to display style menu(as shown in figure 10): you can press to enter the sub-menu.
- Page 51 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 potentiometer to adjust the output value directly. And you will not set the value which exceeds the limit in this way, press button to move the cursor. Of course you can use keypad to type in the value, and press to confirm, and it will save the set value and set current range, if you set a value exceeds the limit, it will prompt like what shows in Figure 1.
-
Page 52: Android App Instruction
Android APP Instruction 2.1 Mobile Phone APP Installation Only RD6012P-W supports WIFI connection. This App only supports Android 5.0 to Android 10.0 operating system, and there may be incompatibilities problems between APP and operating system, please install and test the software before buying the product. -
Page 53: App Operation
2.2.3.1 Network Distribution Connect Wi-Fi for the first time, please insert the WiFi board to the right position, then power on RD6012P, you will see the blue LED blinks once. Set the communication interface to WIFI, restart RD6012P, then place the RD6012P and the mobile phone close to the 2.4G router... - Page 54 2.4G network, and the router must disable the AP isolation function and the WMM function). RD6012P will wait for the phone to connect as shown in Picture 16. Press “BA” (add device) and choose “RD power series”, it will show like Picture 17, then enter the WiFi password and confirm you are using 2.4G network as shown in Picture 18.
- Page 55 MAC address function. 3.2.3.2 Proper Wi-Fi Connection When power on RD6012P, it will connect Wi-Fi first, and then detect if it can be connected to APP, and it may not be connected successfully if the phone is under screen-lock status or the APP is running at the background.
- Page 56 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 document can be recorded. NOTE: 1. There are many kinds of Android phone, so the user interfaces maybe different on some brand phones or different scales of the same brand. 2. Application permission requirements, allow the necessary permissions when the APP is installed (allow background running, using Bluetooth, operation on the folder, reading the application list, etc.) and also set the permissions of the APP after installation: Allow background running, never shut down when lock screen, allow...
-
Page 57: Ios App Instruction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 IOS APP Instruction 3.1 Mobile Phone APP Installation Wifi connection only supported for RD6012P-W. 3.1.1 APP Download Apple APP only supports IOS10.0-14.3, iphone6 and above models, search for "RDPower" in the Apple store to download. If you must use the software function, please pre-install the test first. -
Page 58: App Update
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 figure 21 figure 22 When the software is started for the first time, the system may apply for positioning (as shown in Picture 21), select "Allow when using APP", and apply for data when the software is running (as shown in Picture 22), select "Wireless LAN and cellular mobile network". Apple APP installation and connection process video: https://drive.google.com/drive/folders/1h6Dbqum3b8uy0Ph7yRd4xhGcx8vHsdCZ?us p=sharing... -
Page 59: App Operation
3.2.3.1 Network Distribution Connect Wi-Fi for the first time, please insert the WiFi board to the right place, then power on RD6012P, you will see the blue LED blinks once. Set the communication interface to WIFI, restart RD6012P, then place the RD6012P and the mobile phone close to the 2.4G router (the mobile phone must also be... - Page 60 3.2.3.2 Proper Wi-Fi Connection When power on RD6012P, it will connect Wi-Fi first, and then detect if it can be connected to APP, and it may not be connected successfully if the phone is under screen-lock status or the APP is running at the background.
- Page 61 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 3.2.3.3 APP Operation IOS APP operation video: https://drive.google.com/drive/folders/1kwycXmbV_wkSYuT7KxuYsmXHV70KDyiq?usp=sharing Click “DH” / ”DI” text label and enter the value to set the output voltage/ output current, then click at the blank area to return, if you enter a value exceeds the limit, it cannot be applied.
-
Page 62: Pc Software Installation And Operation Instruction
This instruction is made for version 1.0.0.9, there will be little difference between different versions, the version below does not support RD6012P. and we do recommend you to download the latest software for better experience. RD6012P digital power supply file download link: https://drive.google.com/drive/folders/1nyd7W_JdeQhPLhKdgG_iCRQ3mHZenbI... -
Page 63: Software Operation
(figure 29), click "Initialize" and wait for about 5 -10 seconds, after the RD6012P displays the local IP address (as shown in figure 28), click "Next" and enter the WiFi name and password, then click "Network distribution", wait for about 20 seconds, the PC software prompts that the connection is successful, and then Click "Connect". -
Page 64: Pc Software Operation Instruction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 figure 27 figure 28 4.2.2 PC Software Operation Instruction Choose the right communication port, baud rate, slave address (default 001), click “CONNECT” to start communication. If the communication succeeds, the power supply button will be locked automatically, the buttons will automatically unlock after 3 seconds of accidental disconnection, and the “CONNECT”... -
Page 65: Basic Functions
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 FD FE FF FG Ri den Pow er Suppl y Softw are Basi c Functi ons Advanced Functi ons RS485 M ul ti C orrespond Fi rm w are U pdate Startup Logo U pdate B at t ery C har gi ng/ Q ui ck C al l O ut C a l i b ra ti o n U S B W i Fi... -
Page 66: Calibration
Set the output voltage at 1V and calibrate the actual output voltage zero point to make the actual output voltage displayed on RD6012P close to the value on multimeter. You can set 30V and calibrate the proportional value of actual output voltage. -
Page 67: Advanced Function
You cannot choose other operation page when it performs programming output or other operations, you can only switch other page when it ends. 4.3.4 RS485 Multiple Devices Communication For now RD6012P does not support RS485 module. - Page 68 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。...
-
Page 69: Firmware Update
Press and hold and power on RD6012P, enter the boot mode, then connect it to computer, there will be “boot mode” in the mode information text box, then click “Firmware Update”, a firmware update prompt will pop up on the interface, and click “Now”... -
Page 70: Boot Logo Update
0 . 0 0 0 0 6 . 10 0 0 61. 000 6. 1000 D i sco n n e ct 5 0 . 0 0 0 5. 0 0 0 0 Click “Picture Import” and RD6012P will reboot automatically. -
Page 71: Version Update Detection
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Ri den Pow er Suppl y Softw are Basi c Functi ons A d v a n c e d F u n c ti o n s RS485 M ul ti C orrespond Fi rm w are U pdate Startup Logo U pdate B at t ery C har gi ng/ Q ui ck C al l O ut C a l i b ra ti o n... -
Page 72: About
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Ri den Pow er Suppl y Softw are Basi c Functi ons A d v a n c e d F u n c ti o n s RS485 M ul ti C orrespond Fi rm w are U pdate Startup Logo U pdate B at t ery C har gi ng/ Q ui ck C al l O ut C a l i b ra ti o n... -
Page 73: Appendix
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Appendix Appendix 1: Common Battery Voltage Comparison Table Final Final Nominal Battery Charge Discharge Voltage Application Characteristics Type Voltage Voltage LiCoMn Digital Device High capacity NiO2 Electric bike/ Large discharge LiFePO4 3.65 electric tool current, inexpensive Lead Car/ Inexpensive Storage 14.4 10.5... - Page 74 LiCoMnNiO2 LiFePO4 43.8 Lead Storage 31.5 43.2 Battery LiCoMnNiO2 29.4 LiFePO4 29.2 Lead Storage 28.8 Battery Note: if the final discharge voltage of the battery is higher than 60V, you cannot use RD6012P to charge, it will damage the device.
