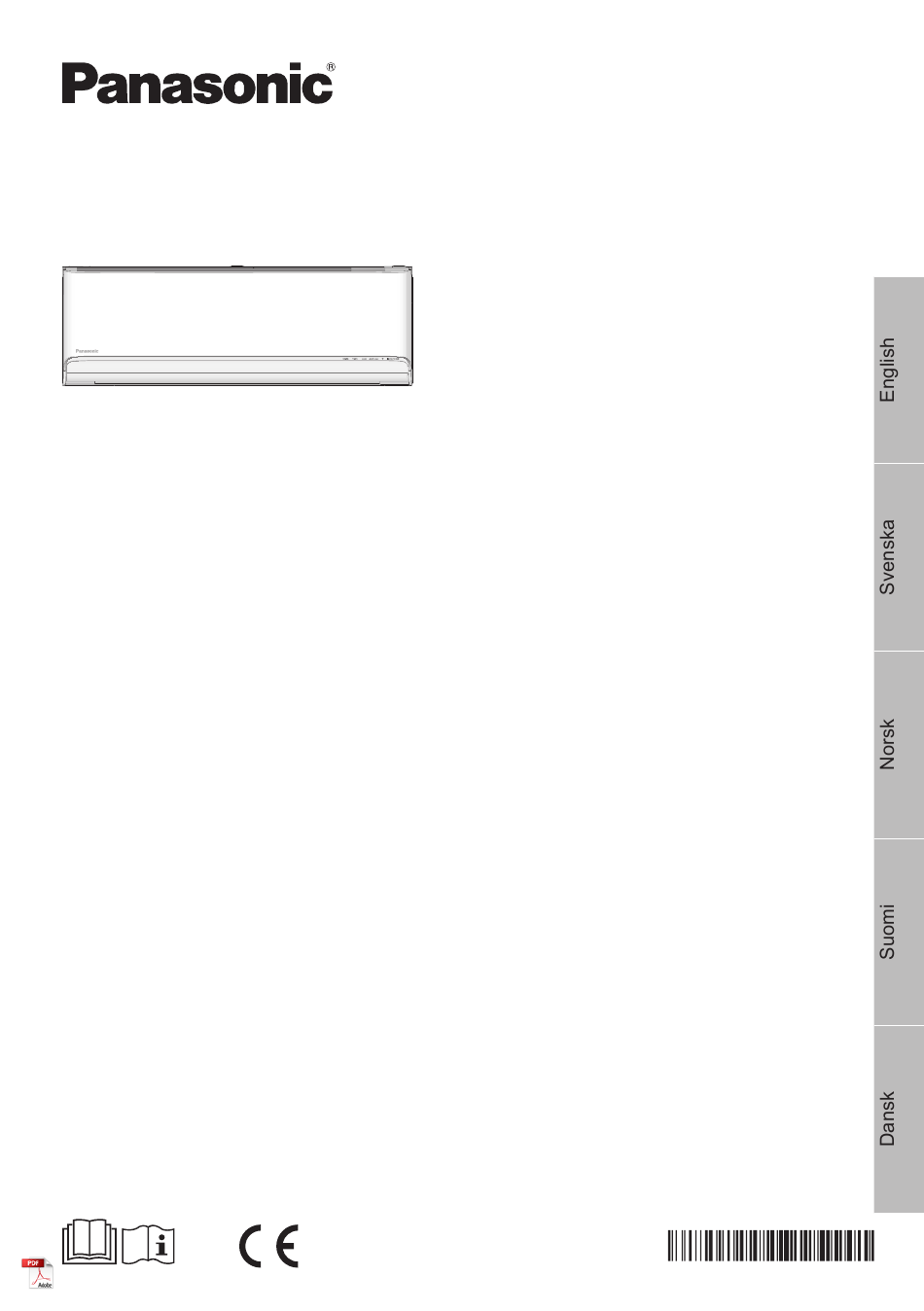

Operating Instructions
Air Conditioner
Model No.
Indoor Unit
CS-HZ25XKE
CS-HZ35XKE
CS-HZ25XKE-5
Outdoor Unit
CU-HZ25XKE
CU-HZ35XKE
CU-HZ25XKE-5
Operating Instructions
Air Conditioner
Before operating the unit, please read these operating
instructions thoroughly and keep them for future reference.
Before installation, the installer should:
Read the Installation Instructions, then request the customer
keep them for future reference.
Remove the remote control packed with the indoor unit.
Bruksanvisning
Luftkonditionering
Innan du använder enheten, läs noga igenom denna
bruksanvisning och spara den för framtida bruk.
Före installationen ska installatören:
Läsa installationsanvisningarna, och sedan be kunden att
behålla dem för framtida bruk.
Ta ur fjärrkontrollen som paketerats med inomhusenheten.
Bruksanvisninger
Klimaanlegg
Les bruksanvisningen nøye før du bruker denne
enheten, og oppbevar den for fremtidig bruk.
Før installasjonen bør montøren:
Lese Installasjonsinstruksjonen og deretter be kunden om å
oppbevare den for eventuell fremtidig referanse.
Fjerne fjernkontrollen som er pakket sammen med
innendørsenheten.
Käyttöohjeet
Ilmastointilaite
Lue nämä käyttöohjeet huolellisesti ennen yksikön
käyttämistä ja säilytä ne tulevaisuutta varten.
Ennen asennusta asentajan on noudatettava seuraavia ohjeita:
Lue Asennusohjeet ja pyydä asiakasta säilyttämään ne
tulevaa tarvetta varten.
Poista sisäyksikön yhteyteen pakattu kaukosäädin.
Betjeningsvejledning
Klimaanlæg
Læs brugsanvisningen grundigt igennem før du
benytter anlægget og gem den til fremtidig brug.
Inden installationen skal installatøren:
Læse installationsvejledningerne og derefter bede kunden om
at opbevare dem til senere brug.
Fjerne fjernbetjeningen, der er pakket med indendørsenheden.
2-23
24-45
46-67
68-89
90-111
ACXF55-31270
