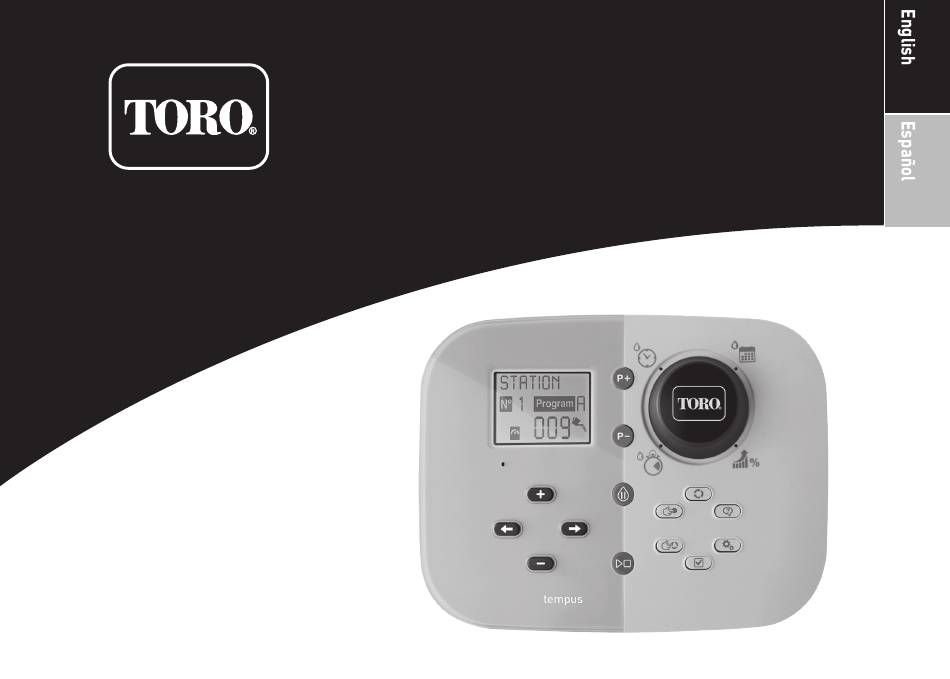

- Page 1 TEMPUS Controller User’s Guide Residential Controller Models: 53828 - 6 Station 53829 - 8 Station 53827 - 8 Station with Wi-Fi...
- Page 2 TEMPUS Controller TEMPUS Controller Features • Modular Solution: – Universal programming module for the TEMPUS family of irrigation controllers – Programming module automatically adapts to each back model: - 53827: 8 Station with Wi-Fi, Indoor - 53828: 6 Station, Indoor - 53829: 8 Station, Indoor •...
- Page 3 Toro TEMPUS Controller Specifications Back Module Models DIMENSIONS 53828 • Programming Module 7.3 in. W 6 Station 5.5 in. H 2.6 in. D • Back Module 5.9 in. W 4.1 in. H 1.5 in. D POWER • Back Module Power Supply: 24 VAC 50/60Hz @ 0.625 Amps...
-
Page 4: Table Of Contents
Toro TEMPUS Controller TEMPUS Controller 6–8 Table of Contents Back Module Special Settings 16-17 Local Wi-Fi Module Back Module Components Setting Scheduled Days Mode Installing the Optional Wi-Fi Module Back Module Installation Setting Max Stations ON at the Same Time •... -
Page 5: Back Module
Toro TEMPUS Controller BACK MODULE Back Module Components Back Module Installation 1. Terminal board. 1. For safe, reliable operation, select an installation site which can ideally provide the following conditions: 2. DB15 Connector to the programming module. • Inside a garage or other structure which will provide protection from the weather. -
Page 6: Connecting The Valves
Toro TEMPUS Controller BACK MODULE Figure 1 Figure 2 2. Attach the red color-coded wire from each valve solenoid (either solenoid wire can be used for connection) to a single cable wire. This is called the “valve common” wire. See Figure 2. -
Page 7: Connecting A Pump Start Relay
Toro TEMPUS Controller BACK MODULE Connecting a Pump Start Relay Rain Sensor Installation CAUTION: To prevent controller damage, ensure the pump start relay A rain sensor can be connected directly to the TEMPUS controller to automatically current draw does not exceed 0.3 amps. Do not connect the pump motor starter interrupt watering when it begins to rain. -
Page 8: Connecting The Power Source
Toro TEMPUS Controller BACK MODULE Connecting the Power Source Connecting the TEMPUS Programming Module 1. Route 4 in. of the transformer wire cable into the controller through the conduit (C) of Figure 1 or through the knockout (if conduit is not used). - Page 9 Toro TEMPUS Controller PROGRAMMING MODULE...
-
Page 10: Programming Module Components
Toro TEMPUS Controller Programming Module Components Button - Press to select next or previous function parameter. Reset Button - Momentarily insert a clip to press the hidden reset button to restart operations. Programming Module LCD Display Programming Dial - To select irrigation functions. -
Page 11: Setting Language
Toro TEMPUS Controller PROGRAMMING MODULE Planning Your Watering Schedule Note: for best results, it is recommended to customize the controller’s SETTINGS first. It is often helpful to plan your watering schedule on paper before beginning the Setting Language programming steps. -
Page 12: Watering Schedule Form
Toro TEMPUS Controller PROGRAMMING Watering Schedule Form Example:... - Page 13 Toro TEMPUS Controller PROGRAMMING...
-
Page 14: About The Tempus Controller Memory
Toro TEMPUS Controller PROGRAMMING About the TEMPUS Controller Memory Setting a Calendar Day Schedule When not powered due to power outages or when the programming module has been The Calendar Day schedule enables you to set each day of the week as an active or removed from its back module, the TEMPUS controller: inactive watering day. -
Page 15: Setting A Day Interval Schedule
Toro TEMPUS Controller PROGRAMMING Setting a Day Interval Schedule Setting Program Start Time A Day Interval schedule enables watering days to be set without regard to the actual The program start time is the time of day you select to begin an automatic watering days of the week. -
Page 16: Setting Station Run Time Duration
Toro TEMPUS Controller PROGRAMMING Setting Station Run Time Duration Note: if SEASONAL has been selected in SETTINGS, the percentage shown is the factory pre-set value, the same for Program A and B. No manual adjustment is allowed. The station run time duration is the amount of time a station will operate once it has 3. -
Page 17: Setting Max Stations On At The Same Time
Toro TEMPUS Controller SPECIAL SETTINGS Setting Max Number of Stations ON must also be considered in the total run time. Refer back to this information when setting program start times as described on page 12 and water budget on page 16. -
Page 18: Control Operations
Toro TEMPUS Controller CONTROL OPERATIONS Controller Operation Automatic Operation The TEMPUS controller has five modes of operation: Automatic operation will occur whenever the programmed start time and watering day matches the TEMPUS controller’s internal clock and calendar. Automatic , Manual Station(s) -
Page 19: Manual Station Operation
Toro TEMPUS Controller CONTROL OPERATIONS Manual Station Operation Manual Program Operation Manual controller operations will override all currently active automatic operation Manual program operation enables automatic watering programs to be manually and sensor input. Any automatic program start time that occurs during a manual started. -
Page 20: Test Mode
Toro TEMPUS Controller CONTROL OPERATIONS Test Mode Pause the Controller or Set to OFF Selecting this function enables you to run a quick temporary watering program to This feature enables all automatic watering operations to be delayed from 1 to 31 test the operation of each watering station or to test the operation of each electrical days or to be turned to OFF. -
Page 21: Automatic Circuit Breaker
Toro TEMPUS Controller AUTOMATIC CIRCUIT BREAKER LOCAL WI-FI MODULE Automatic Circuit Breaker Local Wi-Fi Module (Model 53827 only) The TEMPUS controller features an electronic circuit breaker which automatically With the Wi-Fi model, the TEMPUS controller can be accessed locally via Wi-Fi from detects an overload condition on a station terminal during operation and turns off the a Smartphone. -
Page 22: Troubleshooting
Toro TEMPUS Controller TROUBLESHOOTING Problems Probable Cause Remedy Display is blank and controller Power is disconnected. Check transformer connections. does not operate. Check the AC service panel for a tripped circuit breaker or GFI and reset. Display not responding to Microprocessor stopped. - Page 23 Toro TEMPUS Controller ELECTRONIC COMPATIBILITY Electromagnetic Compatibility This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
-
Page 24: For Technical Assistance
For Technical Assistance: www.toro.com/tempus-diy For Patent Information: Scan QR Code Scan QR Code App. Google App. www.ttcopats.com WARNING: Cancer and Reproductive harm – www.P65Warnings.ca.gov For more information, please visit www.toro.com/CAProp65. TEMPUS Controller Residential Controller © 2020 The Toro Company 373-1035 Rev. A... - Page 25 Controlador TEMPUS Guía del usuario Modelos de Controlador Residencial: 53828 - 6 Estaciones 53829 - 8 Estaciones 53827 - 8 Estaciones con Wi-Fi...
- Page 26 Controlador TEMPUS Características del Controlador TEMPUS • Solución modular: – Módulo de programación universal TEMPUS para la familia de Controladores de riego TEMPUS – El módulo de programación se adapta automáticamente a cada módulo trasero: - 53827: 8 estaciones con Wi-Fi, interior - 53828: 6 estaciones, interior - 52829: 8 estaciones, interior •...
- Page 27 Controlador Toro TEMPUS Especificaciones Modelos de módulos traseros DIMENSIONES • 53828 • Módulo de programación 7.3" W 6 Estaciones 5.5" H 2.6" D • Módulo trasero 5.9" W 4.1" H 1.5" D POTENCIA • Módulo trasero Fuente de alimentación: 24 VCA 50/60 Hz @ 0,625 amperios Salida a cada válvula solenoide y a MT: 24 VCA @ 250 mA...
- Page 28 Controlador Toro TEMPUS Controlador TEMPUS Tabla de contenidos Módulo trasero Configuraciones especiales 16-17 Módulo Wi-Fi local Componentes del módulo trasero Configuración del modo de días programados 16 • Instalación de Wi-Fi opcional Módulo Instalación del módulo trasero Configuración de estaciones máximas •...
-
Page 29: Módulo Trasero
Controlador Toro TEMPUS MÓDULO TRASERO Componentes del módulo trasero Instalación del módulo trasero 1. Placa de terminales. 1. Para un funcionamiento seguro y fiable, escoja un lugar de instalación que proporcione las siguientes condiciones: 2. Conector DB15 al módulo de programación. -
Page 30: Conexión De Las Válvulas
Controlador Toro TEMPUS MÓDULO TRASERO Figura 1 Figura 2 Válvula 1 Válvula 2 Válvula 3 Cable de válvula común 2. Conecte el cable con código de color rojo desde cada válvula solenoide (el cable del solenoide puede utilizarse como conexión) a un cable unipolar. Este se llama cable de «Válvula Común». -
Page 31: Conexión De Un Relé De Arranque De La Bomba
Controlador Toro TEMPUS MÓDULO TRASERO Conexión de un relé de arranque de la Instalación del sensor de lluvia bomba Es posible conectar un sensor de lluvia directamente al Controlador TEMPUS, para PRECAUCIÓN: Para evitar daños al Controlador, asegúrese de que el interrumpir automáticamente el riego cuando empieza a llover. -
Page 32: Conexión De La Fuente De Alimentación
Controlador Toro TEMPUS MÓDULO TRASERO Conexión de la fuente de alimentación Conexión del TEMPUS Módulo de programación 1. Introduzca 4" del cable del transformador en el Controlador a través del conducto (C) de la Figura 1 o a través del agujero ciego (si no se utiliza el conducto). - Page 33 Controlador Toro TEMPUS MÓDULO DE PROGRAMACIÓN...
-
Page 34: Componentes Del Módulo De Programación
Controlador Toro TEMPUS Componentes del módulo de programación Botones - Permiten seleccionar el parámetro de función siguiente o anterior. Botón de Reset - Inserte un clip para presionar el botón de Reset oculto y Módulo de programación reiniciar las operaciones. -
Page 35: Configuración Del Idioma
Controlador Toro TEMPUS MÓDULO DE PROGRAMACIÓN Planificación de su horario de riego Nota: para obtener los mejores resultados, se recomienda personalizar primero la CONFIGURACIÓN del Controlador. Generalmente, es útil planificar el horario de riego en un papel antes de comenzar la Configuración del idioma... -
Page 36: Formulario Para El Horario De Riego
Controlador Toro TEMPUS PROGRAMACIÓN Formulario para el horario de riego Ejemplo: Formulario para el horario de riego Programa A Programa B Horario de día de riego Días calendario Seleccionar calendario o Intervalo de día Intervalo o Par/Impar Impar/Par Impar Impar... - Page 37 Controlador Toro TEMPUS PROGRAMACIÓN Formulario para el horario de riego Programa A Programa B Horario de día de riego Días calendario Seleccionar calendario o Intervalo de día Intervalo o Par/Impar Impar/Par Impar Impar o Estacional Seleccionar Presupuesto de agua Estación Ubicación...
- Page 38 Controlador Toro TEMPUS PROGRAMACIÓN Acerca de la memoria del Controlador TEMPUS Configuración de un Horario de día calendario Cuando falta la alimentación eléctrica a causa de interrupciones eléctricas o cuando el módulo de programación se quita de su módulo trasero, el TEMPUS: El Horario de día calendario permite configurar cada día de la semana como un día...
- Page 39 Controlador Toro TEMPUS PROGRAMACIÓN Configuración de un horario de intervalo Configuración de la hora de inicio del programa de día La hora de inicio del programa es la hora del día que se selecciona para iniciar un Un horario de intervalo de día habilita el ajuste de los días de riego sin considerar ciclo de programa de riego automático.
-
Page 40: Configuraciones Especiales
Controlador Toro TEMPUS PROGRAMACIÓN Configuración de la duración del tiempo B. Se mostrará la letra A o B del programa y el porcentaje de ajuste actual del programa. de ejecución de la estación Nota: si se ha seleccionado ESTACIONAL en las CONFIGURACIONES, el porcentaje que se muestra es el valor preconfigurado de fábrica, lo mismo sucede para los programas A y... -
Page 41: Configuración Del Presupuesto 7 De Agua Estacional
Controlador Toro TEMPUS CONFIGURACIONES ESPECIALES Configuración del número máximo de ciclo de riego inicial. Si el presupuesto de agua se utiliza para aumentar la duración del tiempo de ejecución, debe considerarse también en el tiempo de ejecución total. estaciones encendidas al mismo tiempo Vuelva a consultar esta información cuando configure las horas de inicio del programa,... -
Page 42: Operaciones De Control
Controlador Toro TEMPUS OPERACIONES DE CONTROL Funcionamiento del Controlador Funcionamiento automático El Controlador TEMPUS tiene cinco modos de funcionamiento: El funcionamiento automático se producirá cuando la hora de inicio y el día de riego programados coincidan con el reloj y el calendario internos del Controlador TEMPUS. -
Page 43: Funcionamiento Manual De Laestación
Controlador Toro TEMPUS OPERACIONES DE CONTROL Funcionamiento manual de la estación Funcionamiento manual del programa Las operaciones manuales del Controlador anularán la entrada del sensor y todas las El funcionamiento manual del programa permite iniciar manualmente los programas operaciones automáticas actualmente activas. Todas las horas de inicio del programa de riego automático. -
Page 44: Modo De Prueba
Controlador Toro TEMPUS OPERACIONES DE CONTROL Modo de prueba Poner el Controlador TEMPUS en Pausa o en OFF La selección de esta función permite ejecutar un programa de riego rápido temporal para probar el funcionamiento de cada estación de riego o para probar el funcionamiento de cada línea eléctrica del solenoide de la válvula. -
Page 45: Disyuntor Automático
Controlador Toro TEMPUS DISYUNTOR AUTOMÁTICO MÓDULO WI-FI LOCAL Disyuntor automático Módulo Wi-Fi local (Modelo 53827 Solamente) El Controlador TEMPUS tiene un disyuntor electrónico que detecta automáticamente Con el módulo Wi-Fi opcional, se puede acceder al Controlador TEMPUS localmente, un estado de sobrecarga en un terminal de la estación durante el funcionamiento y desde un smartphone mediante Wi-Fi. -
Page 46: Resolución De Problemas
Controlador Toro TEMPUS RESOLUCIÓN DE PROBLEMAS Problemas Posible causa Solución La pantalla está en blanco y el La alimentación está desconectada. Compruebe las conexiones del transformador. Controlador no funciona. Controle el panel de servicio de CA para comprobar si un interruptor de falla a tierra o un interruptor diferencial se ha disparado y restablézcalo. - Page 47 Controlador Toro TEMPUS COMPATIBILIDAD ELECTROMAGNÉTICA Compatibilidad electromagnética Este dispositivo cumple la Parte 15 de las normas de la FCC. El uso está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento indeseable.
-
Page 48: Para Asistencia Técnica
Escanear el código Escanear el código QR para obtener el QR para obtener el App. Google App. www.ttcopats.com ADVERTENCIA: Cáncer y Daño Reproductivo – www.P65Warnings.ca.gov. Para obtener más información, visite www.toro.com/CAProp65. Controlador TEMPUS Controlador Residencial © 2020 Empresa Toro 373-1035 Rev A...
