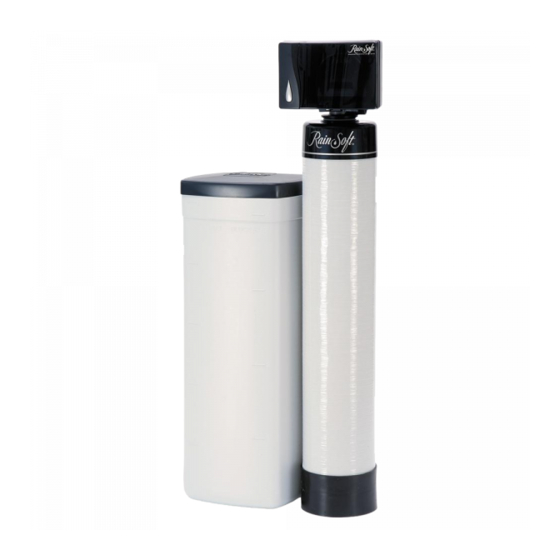

TC CONDITIONER SERIES
WATER TREATMENT SYSTEM
™
The TC series is tested and certified by the WQA to NSF/ANSI 44 for the specific
performance claims as verified and substantiated by test data. See the performance
data sheet for specific reduction claims.
The TC series is tested and certified by the WQA to NSF/ANSI 372 for "lead
free"Compliance.
The TC series is tested and certified by the WQA to CSA B483.1 Standard.
Rainsoft Division of Aquion, Inc
101 S. Gary Ave
Roselle, Illinois 60172
1.847.437.9400 or 1.800.860.7638
www.rainsoft.com
Part No.: 16618
Rev: H
05/16

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TC Series and is the answer not in the manual?

Questions and answers

Related Manuals for Rain Soft TC Series

Summary of Contents for Rain Soft TC Series

  • Page 1 TC CONDITIONER SERIES WATER TREATMENT SYSTEM ™ The TC series is tested and certified by the WQA to NSF/ANSI 44 for the specific performance claims as verified and substantiated by test data. See the performance data sheet for specific reduction claims.

  • Page 2: Table Of Contents

    Table of Contents Information on Water Treatment Systems ..........3 Application Limitations................3 Operational Specifications ..............4 _ 6 Salt Requirements..................7 Resin Cleaners....................7 Maintenance Requirements ................ 7 Product Certification Information ............7 Installation Instructions ................ 8 _ 11 System Start Up ..................

  • Page 3: Information On Water Treatment Systems

    Congratulations on your purchase of a RainSoft water treatment system. This Owner’s Manual is designed to assist with the operation, mainte- nance, and installation of your water treatment system. It is our sincere hope that this manual is clear, concise, and helpful to you as a new owner.

  • Page 4: Operational Specifications

    Operational Specifications Plumbing 3/4 inch to 1 1/4 inch I.D. Drain Line 1/2 inch I.D. Water Pressure 20 psi _ 120 psi (1.38 bar _ 6.89 bar) Operating Temperatures 40° F _ 100° F (4.4° C _ 37.8° C) Electrical Requirements A properly grounded alternating current supply (110 VAC 60 Hz or 230 Important Note: This system requires the use of the supplied...
  • Page 5 Data Chart for ION-X 2000 V Resin Cation Exchange Media Service Drain Tank Size Resin* High Medium Model Flow Flow psi Drop (inches) (cu. ft.) Salting Salting Salting (gpm) (gpm) Higher or lower pressure will affect the efficiency of the system. 26,100 @ 21,300 @ 9,900 @...
  • Page 6 Operational Specifications continued from page 5 Data Chart for ION-X 100 T Resin Cation Exchange Media Service Drain Tank Size Resin* High Medium Model Flow Flow psi Drop (inches) (cu. ft.) Salting Salting Salting (gpm) (gpm) Higher or lower pressure will affect the efficiency of the system.

  • Page 7: Salt Requirements

    Product Certification Information The TC Series is tested and certified by the WQA to NSF/ANSI Standard 44 for the specific performance claims as verified and substantiated by test data. Please refer to the performance data sheets for specific reductions claims.

  • Page 8: Installation Instructions

    Installation Instructions 1. Safety Precautions Important Note: For Massachusetts Residents Only: The Commonwealth of • To prevent an accident and/or injury, do not hoist the unit over Massachusetts Plumbing Code 248 CMR your shoulder. Use a hand truck to transport the unit. shall be adhered to.
  • Page 9 Important Note: Short connec- • Avoid short connections of pipe between the system and the tions of pipe may allow hot water water heater. If you can’t avoid a short connection, move the to back up into the system. Connections are considered to be system to another location.
  • Page 10 Installation Instructions continued from page 9 Install the Drain Line and Air Gap (Air Gap Not Supplied) • For all drain lines, use at least a 1/2 inch I.D. line. • Connect the drain line to the drain outlet on back of the valve, opposite the inlet connection (see figure 4).
  • Page 11 Install the Brine Line Important Note: Not Applicable for TC-CAB Models. • Slide the brass compression nut over the end of the brine line, followed by the ferrule and tube support. Attach the brine line to the brass fitting on the right side of the valve (see figure 7).

  • Page 12: System Start Up

    System Start Up 1. Turn on the Water and Check for Leaks • Close all faucets and turn the water back on at the water meter or pressure tank. • Check for leaks. If a leak is present, drain the plumbing again before soldering.

  • Page 13: Customer Settings

    Customer Settings The Customer Settings mode allows access to a variety of program- ming options: Setting the time of day From the home screen press the Menu Scroll button. The clock set icon will begin to flash, use the up or down arrows to adjust the time of day.

  • Page 14: Installers Section

    Installers Only Section Programming the electronic time clock Plug the system in, the control automatically displays the installation mode. The control will display C on for conditioner. Press the Menu Scroll button once to advance to unit type. Note: the model and resin type are displayed on the side of the control box.

  • Page 15: How To Calculate The Regeneration Schedule

    Home screen (setting the time of day, hour of regeneration and days between regenera- tions) Once you return to the home screen press the Menu scroll button. The LED light will flash under the clock set icon and use the up and down buttons to adjust to the current time.

  • Page 16: Troubleshooting Guide

    Example: In this example, we will use the medium capacity (32,300) of a TC 100V unit. 32,300/6,000 grains to be softened per day = 5.38 days between regeneration. Note: Always round this number down.This example unit should regen- erate every five days. Troubleshooting Guide Symptoms Cause...

  • Page 17: Warranty Information

    Limited Lifetime Warranty For as long as you own the equipment RainSoft Division of Aquion, Inc. , believing its WATER TREATMENT SYSTEM to be of exceptional quality, hereby warrants said equipment to its first purchaser at retail as follows: THE TREATMENT TANK, VALVE AND SALT CONTAINER ARE WARRANTED AGAINST DEFECTS IN MANUFACTURE FOR THE LIFETIME OF THE FIRST PURCHASER AT RETAIL.
  • Page 18 Valve Exploded View...
  • Page 19 Valve Parts List Item Quantity Part Number Description 17863 Composite valve body 17864 Spacer end 17865 Internal spacer 17866 Internal seal 18160 Retainer & down flow piston 10258 O-ring - 017 17869 End plug assembly 17870 10-24 x .812 screw hex washer head 17871 Piston rod 17887...
  • Page 20 Control Exploded View...
  • Page 21 Control Parts List Item Quantity Part Number Description 17487 Rear housing 17501 Brine cam gear 17492 Brine cam gear bracket 17537 Valve motor w/computer cam 24v 50/60 hz 19536 Sealed switch C-NC male connector red (outdoor) 19537 Sealed switch C-NO female connector brown (outdoor) 17548 10-32 x 1.50 screw pan h phil ss 18135...

  • Page 22: Installer Sheet For Iowa Only

    For purchase made in the State of Iowa: This form must be signed and dated by the buyer and seller prior to the consummation of this sale. The seller for a minimum of two years should retain this form on file. Buyer _________________________________ Seller ___________________________________ Name __________________________________Name __________________________________ Address ________________________________Address ________________________________...

  • Page 23: Place For Notes

    Notes...
  • Page 24 ™ RainSoft Division of Aquion, Inc. 101 S. Gary Ave Roselle, Illinois 60172 Main Switchboard: 1.847.437.9400 Customer Service: 1.800.860.7638 www.rainsoft.com ©2011 RAINSOFT DIVISION OF AQUION, INC.
