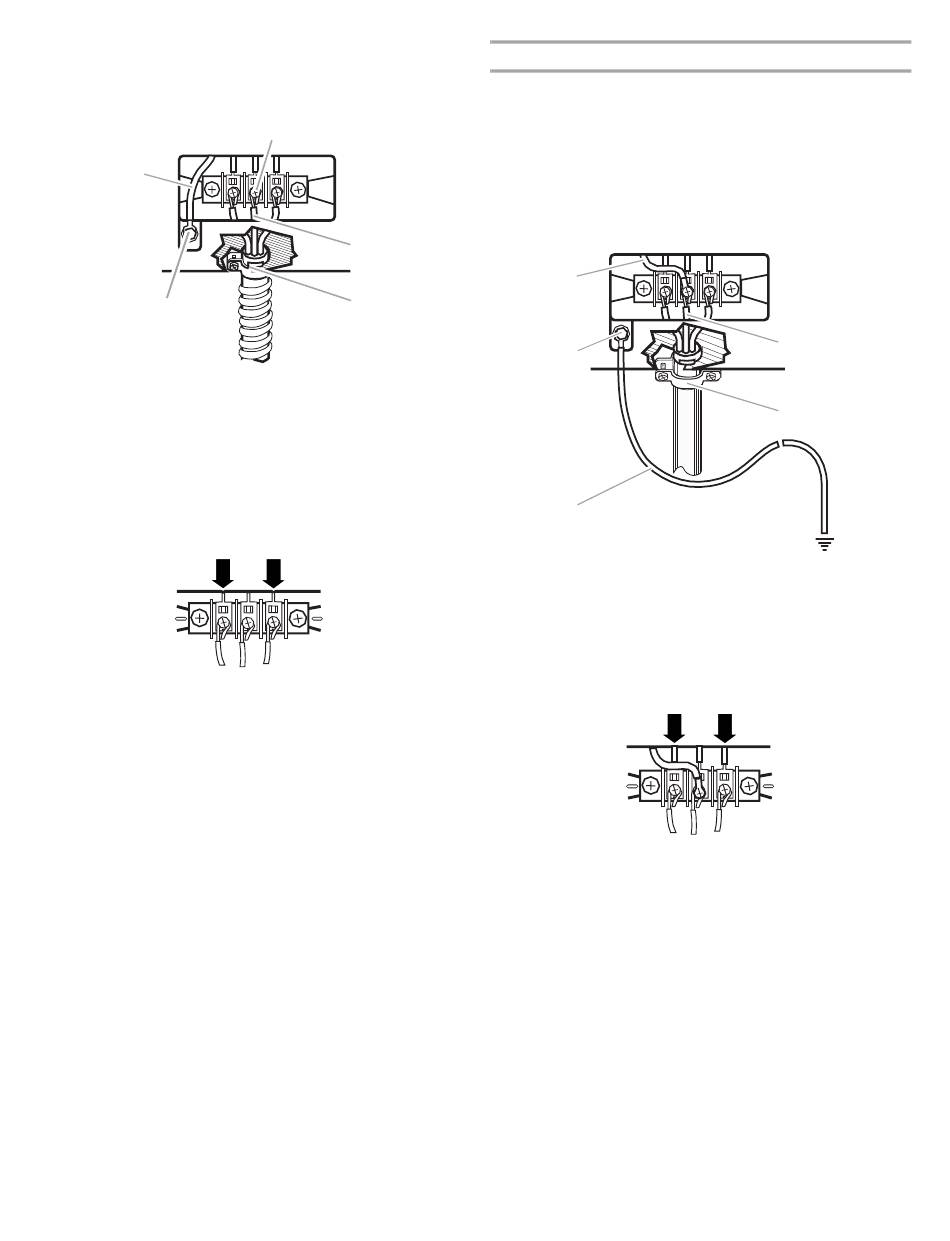

2. Coloque el extremo en forma de gancho del hilo neutro (hilo
blanco o central) del cable de conexión directa debajo del
tornillo central del bloque de conexiones (con el gancho
mirando hacia la derecha). Apriete y junte el extremo en forma
de gancho. Apriete el tornillo.
B
A
A. Tornillo conductor de tierra externo
B. Hilo neutro de puesta a tierra
C. Tornillo central de color plateado del bloque de conexiones
D. Hilo neutro (hilo blanco o central)
E. Protector de cables de ¾" (1,9 cm), que esté en la lista de UL
3. Coloque los extremos en forma de gancho de los otros hilos
del cable de alimentación debajo de los tornillos exteriores del
bloque de conexiones (con los ganchos mirando hacia la
derecha). Apriete y junte los extremos en forma de gancho.
Apriete los tornillos.
4. Apriete los tornillos del protector de cables.
5. Introduzca la lengüeta de la cubierta del bloque de
conexiones en la ranura del panel posterior de la secadora.
Asegure la cubierta con el tornillo de sujeción.
6. Usted ha completado la conexión eléctrica. Ahora vaya a
"Requisitos de ventilación".
C
D
E
Conexión opcional de 3 hilos
Use un cable directo o cable de alimentación donde las
regulaciones locales no permitan la conexión del conductor
de tierra del gabinete con el hilo neutro.
1. Saque el tornillo central de color plateado del bloque de
conexiones.
2. Saque el hilo neutro de puesta a tierra del tornillo conductor
de tierra externo. Conecte el hilo neutro de puesta a tierra y el
hilo neutro (hilo blanco o central) del cordón/cable de
alimentación debajo del tornillo central de color plateado del
bloque de conexiones. Apriete el tornillo.
B
A
D
A. Tornillo conductor de tierra externo
B. Hilo neutro de puesta a tierra
C. Hilo neutro (hilo blanco o central)
D. Recorrido de puesta a tierra determinado por un electricista
capacitado
E. Protector de cables de ¾" (1,9 cm), que esté en la lista de UL
3. Conecte los otros hilos a los tornillos exteriores del bloque de
conexiones. Apriete los tornillos.
4. Apriete los tornillos del protector de cables.
5. Introduzca la lengüeta de la cubierta del bloque de
conexiones en la ranura del panel posterior de la secadora.
Asegure la cubierta con el tornillo de sujeción.
6. Conecte un hilo de tierra de cobre independiente desde el
tornillo conductor de tierra externo a una tierra adecuada.
C
E
