Sharp XL-HF301PH Operation Manual page 14

Controls and indicators (continued)
2
3
4
5
6
7
8
9
10
11
12
13
14
CD/USB
15
RDS
16
1 2 3 4 5
17
18 19 20 21
■ Speaker system
1. Dome-Tweeter
2. Woofer
3. Bass Reflex Duct
4. Speaker Terminal
■ Speaker grilles are removable
Make sure nothing comes into contact
with the speaker diaphragms when
you remove the speaker grilles.
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
9
6 7 8 10 11 13 12 14
22 23 24 25 26 27
1
2

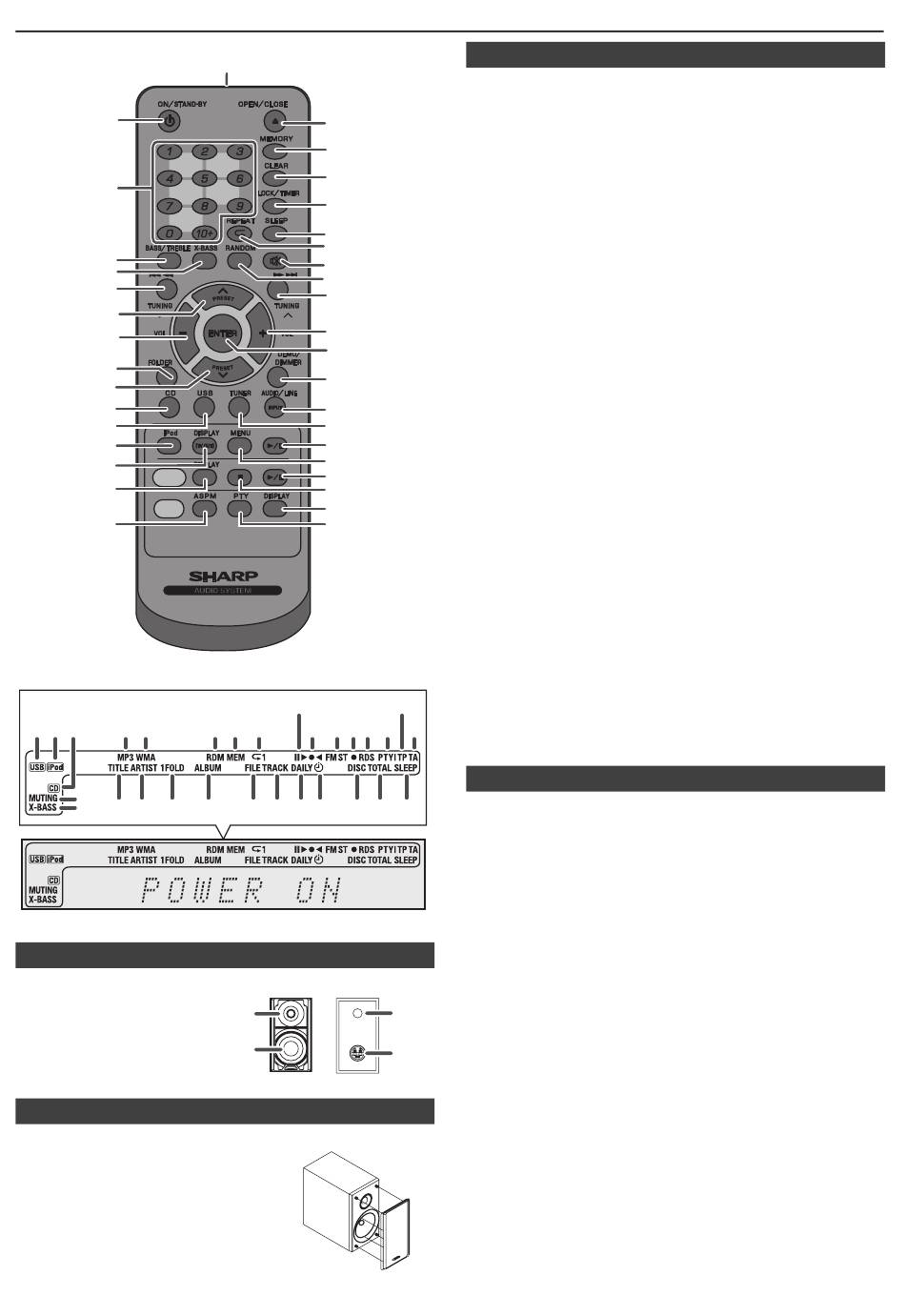

■ Remote control
1. Remote Control Transmitter . . . . . . . . . . . . . . . . . 5
2. On/Stand-by Button . . . . . . . . . . . . . . . . . 6, 8, 9, 18
3. Numeric Buttons . . . . . . . . . . . . . . . . . . . . . . . . . 10
4. Bass/Treble Button . . . . . . . . . . . . . . . . . . . . . . . . 6
5. X-Bass Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6. Tuning Down, Skip Down, Fast Reverse,
Time Down Button . . . . . . . . . . . . . . 6, 9, 12, 14, 18
7. Tuner Preset Up Button,
iPod Cursor Up . . . . . . . . . . . . . . . . . . . . . . 8, 13, 14
8. Volume Down Button . . . . . . . . . . . . . . . . . . . . . . . 6
9. Folder Button . . . . . . . . . . . . . . . . . . . . . . . . . 12, 13
10. Tuner Preset Down Button,
iPod Cursor Down . . . . . . . . . . . . . . . . . . . 8, 13, 14
11. CD Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
12. USB Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
13. iPod Button. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
14. iPod Display (TV OUT) Button. . . . . . . . . . . . . . . . 8
15. Disc/USB Display Button. . . . . . . . . . . . . . . . 12, 13
16. RDS ASPM Button . . . . . . . . . . . . . . . . . . . . . . . 15
17. Open/Close Button . . . . . . . . . . . . . . . . . . . . . . . . 9
18. Memory Button. . . . . . . . . . . . . . . . . . . . . . . . 10, 14
19. Clear Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
20. Clock/Timer Button . . . . . . . . . . . . . . . . . . . . . 6, 18
21. Sleep Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
22. Repeat Button . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
23. Mute Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
24. Random Button . . . . . . . . . . . . . . . . . . . . . . . . . . 11
25. Tuning Up, Skip Up, Fast Forward,
Time Up Button . . . . . . . . . . . . . . . . 6, 9, 12, 14, 18
26. Volume Up Button . . . . . . . . . . . . . . . . . . . . . . . . . 6
27. Enter Button . . . . . . . . . . . . . . . . . . . . . . 6, 8, 13, 14
28. Demo/Dimmer Button . . . . . . . . . . . . . . . . . . . . 4, 6
29. Audio/Line (INPUT) Button . . . . . . . . . . . . . . . 5, 20
30. Tuner Button . . . . . . . . . . . . . . . . . . . . . . . . . 14, 15
31. iPod Play/Pause Button . . . . . . . . . . . . . . . . . . . . . 9
32. iPod Menu Button . . . . . . . . . . . . . . . . . . . . . . . . . 9
33. CD/USB Play/Pause Button. . . . . . . . . . . . 9, 10, 13
15
34. CD/USB Stop Button . . . . . . . . . . . . . . . . . 9, 10, 13
35. RDS Display Button . . . . . . . . . . . . . . . . . . . . . . 15
16
36. RDS PTY Button . . . . . . . . . . . . . . . . . . . . . . . . . . 15
■ Display
28 29
1. USB Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2. iPod Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3. CD Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4. MP3 Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5. WMA Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6. RDM (Random) Indicator . . . . . . . . . . . . . . . . . . . 11
7. MEM (Memory) Indicator . . . . . . . . . . . . . . . . . . . 11
8. Repeat Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9. Play/Pause Indicator . . . . . . . . . . . . . . . . . . . . . . 10
10. Tuning FM Indicator . . . . . . . . . . . . . . . . . . . . . . . 15
11. FM Stereo Mode Indicator . . . . . . . . . . . . . . . . . . 15
12. Stereo Station Indicator . . . . . . . . . . . . . . . . . . . 15
3
13. RDS Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
14. PTY Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4 15. TP Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
16. TA Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
17. Muting Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
18. X-bass Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
19. Title Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
20. Artist Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
21. Folder Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . 11
22. Album Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . 12
23. File Indicator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
24. Track Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
25. Daily Timer Indicator . . . . . . . . . . . . . . . . . . . . . . 18
26. Once Timer Indicator . . . . . . . . . . . . . . . . . . . . . . 18
27. Disc Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
28. Total Indicator. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
29. Sleep Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
E-3
