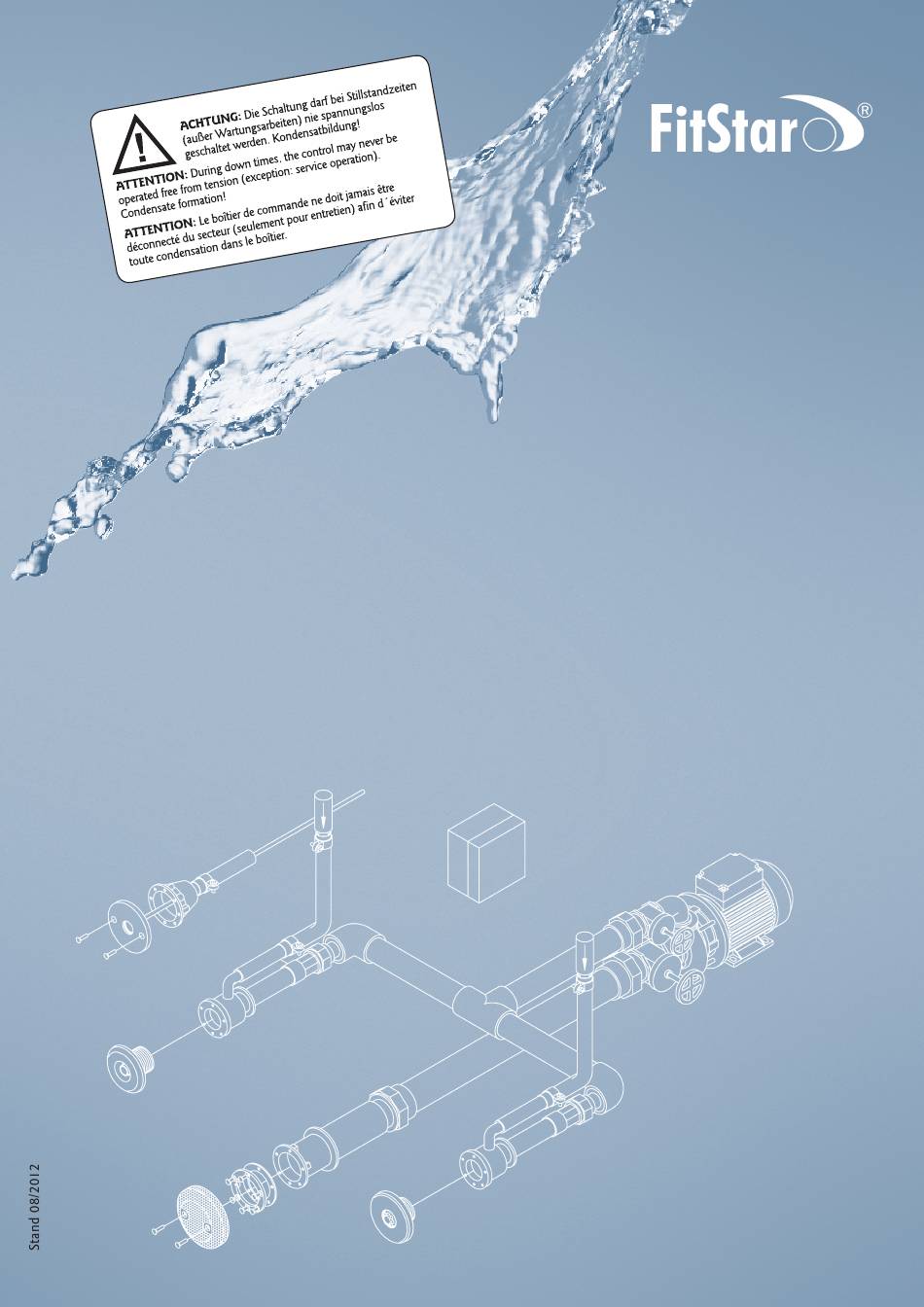

- Page 1 Hugo Lahme GmbH a brand of Hugo Lahme GmbH Einbau- und Bedienungsanleitung FitStar Massageanlage Standard ® User manual FitStar ® massage system Standard Instruction FitStar ® système de massage Standard Stand 08/2012 Art.-Nr.: 522239 Art.-Nr.: 522239...
- Page 2 Hugo Lahme GmbH Einbausatz für Fliesen- und Folienbecken Wall pack for tile and liner pools Pièce à sceller pour bassin carrelé ou liner 3001050 8661050 Potentialanschluss Potential-connection Equipotentiel 8710050 8669850 8669050 8669650 Einbauteile / Built-in parts / Pièces à sceller Art.-Nr.
- Page 3 Hugo Lahme GmbH Die Teile sind aus Rotguss und haben eine Anschlussmöglichkeit für die Potentialringleitung. Die Wandeinbaugehäuse sind besonders für Einschalungen mit einer Wandstärke von 240 mm geeignet. Bei größeren Wandstärken wird ein Verlängerungssatz eingesetzt. The parts are made of gun metal and have an earthing connection available. The built-in housings are especially suit- able for formworks with 240 mm wall thickness.
- Page 4 Hugo Lahme GmbH Einbauhinweise Installation instructions Mise en place de la pièce à sceller Die Wandeinbaugehäuse sind passend für eine 240 mm Betonwand ausgelegt. Die Höhenanordnung der Druckseite (Massagedüse) ist beliebig, sie sollte aber min. 100 mm unterhalb des Wasserspiegels installiert werden. Die Saugseite muss mindestens 500 mm unter- halb des Wasserspiegels liegen und nicht unmittelbar im Bereich der Druckseite (Massagedüse) eingebaut werden.
- Page 5 Hugo Lahme GmbH Einbausatz für Fertigbecken Wall pack for prefabricated pools Pièce à sceller pour bassin préfabriqué Ansaugung G2 komplett mit Stehbolzen und Konterflansch Suction Side G2 complete with stud bolts and counterflange Côté aspiration G2 complète complète avec tirants et contre flasque Art.-Nr.
- Page 6 Hugo Lahme GmbH Massageanlage Standard 2-fach für Fliesen- und Folienbecken Massage system Standard 2 nozzles for tile and liner pools Système de massage Standard 2 buses pour bassin carrelé ou liner Stand 08/2012 Art.-Nr.: 522239...
- Page 7 Hugo Lahme GmbH Fliesen- und Folienbecken / Tile and liner pools / Bassin carrelé ou liner Art.-Nr. Pos. Stückzahl Item Quantity Code Bezeichnung / Description / Description Pos. Quantité Réf. Einbausatz Massageanlage Standard 2-fach / Wall kit massage system Standard 2 nozzles/ Pièce à sceller sytème de massage Standard 2 buses Art.-Nr.
- Page 8 Hugo Lahme GmbH Massageanlage Standard 2-fach für Fertigbecken Massage system Standard 2 nozzles for prefabricated pools Système de massage Standard 2 buses pour bassin préfabriqué Stand 08/2012 Art.-Nr.: 522239...
- Page 9 Hugo Lahme GmbH Fertigbecken / Prefabricated pools / Bassin préfabriqué Pos. Stückzahl Art.-Nr. Item Quantity Code Bezeichnung / Description / Description Pos. Quantité Réf. Anschlusssatz Massageanlage Standard 2-fach für Fertigbecken / Fitting kit massage system Standard 2 nozzles for prefabricated pools / Kit de connexion système de massage Standard 2 buse pour bassin préfabriqué...
- Page 10 Hugo Lahme GmbH Massageanlage Standard 4-fach für Fliesen- und Folienbecken Massage system Standard 4 nozzles for tile and liner pools Système de massage Standard 4 buses pour bassin carrelé ou liner Stand 08/2012 Art.-Nr.: 522239...
- Page 11 Hugo Lahme GmbH Fliesen- und Folienbecken / Tile and liner pools / Bassin carrelé ou liner Pos. Stückzahl Art.-Nr. Item Quantity Code Bezeichnung / Description / Description Pos. Quantité Réf. Einbausatz Massageanlage Standard 4-fach / Wall kit massage system Standard 4 nozzles/ Pièce à sceller sytème de massage Standard 4 buses Art.-Nr.
- Page 12 Hugo Lahme GmbH Massageanlage Standard 6-fach für Fliesen- und Folienbecken Massage system Standard 6 nozzles for tile and liner pools Système de massage Standard 6 buses pour bassin carrelé ou liner Stand 08/2012 Art.-Nr.: 522239...
- Page 13 Hugo Lahme GmbH Fliesen- und Folienbecken / Tile and liner pools / Bassin carrelé ou liner Art.-Nr. Pos. Stückzahl Item Quantity Code Bezeichnung / Description / Description Pos. Quantité Réf. Einbausatz Massageanlage Standard 6-fach / Wall kit massage system Standard 6 nozzles/ Pièce à sceller système de massage Standard 6 buses Art.-Nr.
- Page 14 Hugo Lahme GmbH Technische Daten der Pumpen Technical specifications of the pumps Données techniques de pompes Art.-Nr. / Code / Réf. 7202550 – 0,5 kW Art.-Nr. / Code / Réf. 7752050 – 1,5 kW Pumpenleistung Pump rating...
- Page 15 Hugo Lahme GmbH Massageanlage Standard 4-fach oder 6-fach, Pumpe 1,5 kW / WS Massage system Standard 4 or 6 nozzles, pump 1.5 kW / AC Système de massage Standard 4 ou 6 buses, pompe 1,5 kW / c.a.
- Page 16 Hugo Lahme GmbH Zubehör Accessories Accessoires Art.-Nr. / Code / Réf. Artikelbezeichnung / Product type / Type de produit Flanschring komplett für Einbautopf PN-Schalter / Flange complete for built-in niche for PN switch / 8712550 Bride complète pour pièce à sceller pour bouton PN Flanschring mit Dichtung für Druckseite / Flange with seal for pressure side / Bride avec joint pour...
- Page 17 Hugo Lahme GmbH Electrical connection (to be established on site) A supply cable of 5 x 2.5 mm² is required for the control box. Use 16 ampere slow-blowing fuse. A residual current device "RCD" (residual current circuit breaker / nominal fault current 30 mA), specified for the massage facility has to be installed in any event.
- Page 18 Hugo Lahme GmbH PN-Schaltung / PN wiring / Branchement PN Schaltbild PN-Schaltung mit Heizwiderstand 230 V / 0,5 + 0,9 kW, Art.-Nr. 7311050 Circuit diagram PN control with thermal resistor 230 V / 0,5 + 0,9 kW,...
- Page 19 Hugo Lahme GmbH Schaltbild PN-Schaltung mit R1 Heizwiderstand Heizwiderstand 230 V / 1,5 + 2 kW, S1 D3-P 25 Amp Art.-Nr. 7313050 X1 Anschlussklemmen 16 Amp X2 Anschlussklemmen Circuit diagram PN control with K1 Schütz thermal resistor 230 V / 1,5 + 2 kW, KO Stromstoßrelais...
-
Page 20: Installation
Hugo Lahme GmbH Einbau- und Bedienungsanleitung 1. STANDORT Es wird empfohlen, das Pumpenaggregat der Massageanlage so anzuordnen, dass die Verbindung zwischen Pumpe und Arma- turenteilen so kurz wie möglich gehalten wird. Es ist auf jeden Fall darauf zu achten, dass der Einbau des Pumpenaggregates so vorgenommen wird, dass die Achse waagerecht verläuft. -
Page 21: Störungssuche
Hugo Lahme GmbH 4. ÜBERWINTERN Die Pumpe muss unbedingt entleert werden. Absperrelemente zudrehen und Entleerungsschraube am Pumpengehäuse öffnen. Die Schaltung darf bei Stillstandszeiten (außer Wartungsarbeiten) niemals spannungslos geschaltet werden! Kondensatbildung! Überwinterung des Sensortasters: Aus Sicherheitsgründen ist der Sensortaster über den Schalter am Schaltkasten zu deaktivie- ren, d.h. -
Page 22: Troubleshooting
Hugo Lahme GmbH Prefabricated pool: The installation parts are fitted once the cut-outs for the system have been made in the pool wall. These are pushed through the cut-out with a seal from the inside of the pool and fixed from the outside of the pool. -
Page 23: Mise En Service
Hugo Lahme GmbH • Côté aspiration : l’anneau de bride n’est fixé sur le boîtier mural à l’aide de six vis qu’avec le kit de connexion 2 buses (réf. 8697020). Ensuite et avec tous les autres kits de connexion, la crépine est fixé avec deux vis sur le boîtier mural / l’anneau de bride. - Page 24 Hugo Lahme GmbH brands of Hugo Lahme GmbH Hugo Lahme Perfektion in jedem Element. Kahlenbecker Straße 2 · D-58256 Ennepetal · Germany Stand 08/2012 Telefon +49 (0) 23 33 / 96 96-0 · Telefax +49 (0) 23 33 / 96 96 46 Art.-Nr.: 522239...
