8.2.2 | Das PPM + Loudness Meter (Loudness-Modi ITU BS.1771, EBU R128, ATSC A/85, ARIB oder Custom)

Abhängig vom gewählten Kanal-Modus erzeugen die Loudness-Modi ITU BS.1771, EBU R128, ATSC A/85, ARIB und Custom
im Program Meter bis zu 10 Bargraphen in bis zu 3 Gruppen:
• Die Bargraphen der Channel Group zeigen den momen-
tanen Loudnesswert jedes einzelnen Eingangssignals an
(gemeinsam mit den PPMs, falls aktiviert). Die Loudness-
Werte sind mit dem Filter ITU BS.1770 (k) gewichtet.
• In der Sum Group zeigen die Bargraphen M, S und I die
summierten Loudness-Werte aller angezeigten Einzelka-
näle an. Die dazu verwendete Summier-Matrix kann mit
der Menü-Option Channel Weighting 5.1 editiert werden.
Alle Loudness-Werte sind mit dem Filter ITU BS.1770 (k)
gewichtet.
DE-60 8 | Instrumente (Anzeigearten) | 8.2 | Das Program-Meter-Instrument

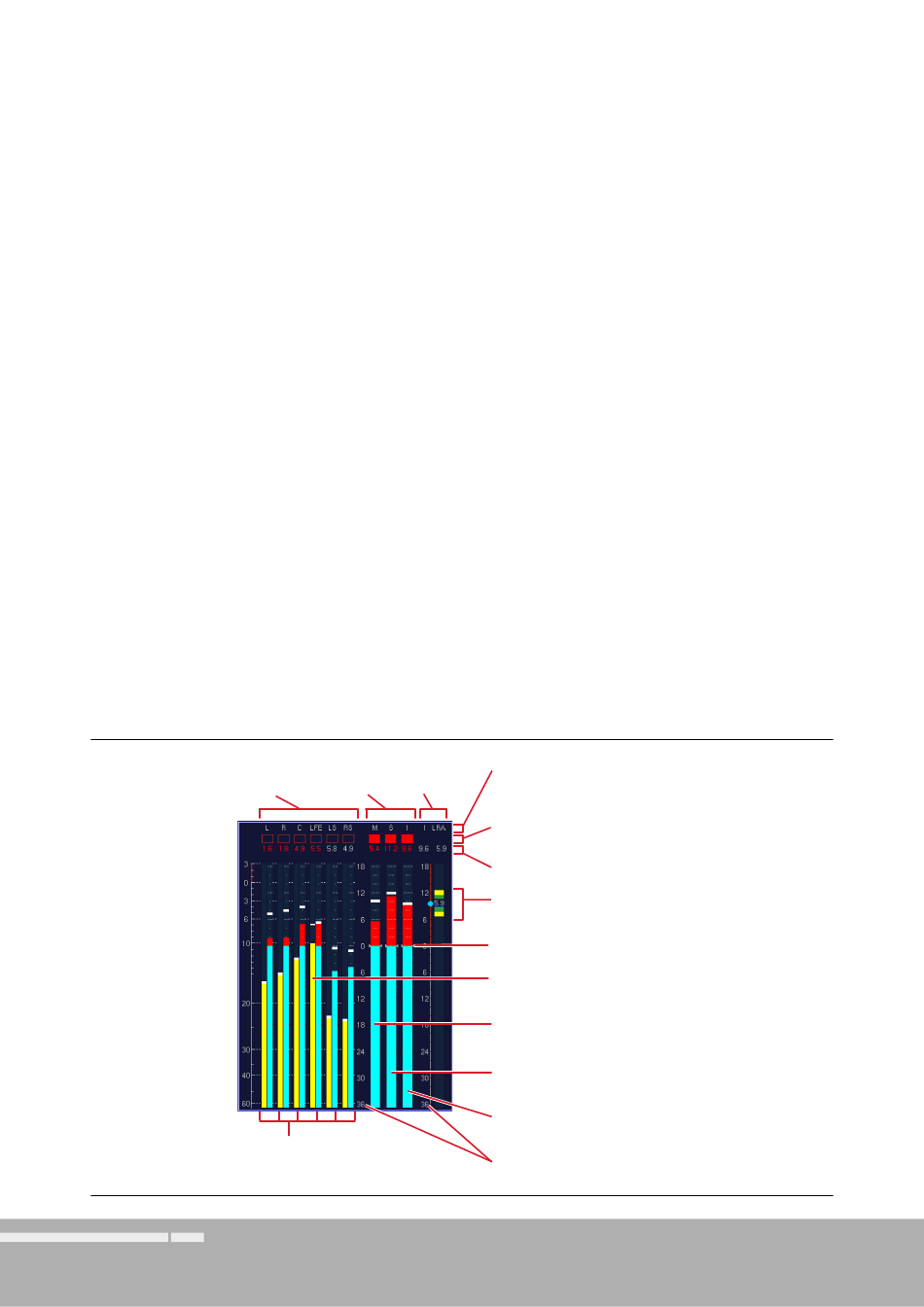

EBU/ITU/ATSC/ARIB Loudness-Gruppen:
Channel Group Sum Group LRA Group
Bargraphen mit ITU-BS.1770-(k)-bewerte-
ter Loudness für alle Kanäle
• In der LRA Group kann ein Instrument zur Messung der
Loudness Range (LRA) nach EBU R128 aktiviert werden.
Es bietet eine grafi sche Darstellung der Loudness-Varianz
in kurzen Zeitbereichen und kann beispielsweise Aussagen
darüber erleichtern, ob das Programmmaterial dynamisch
bearbeitet wurde oder eine solche Dynamikbearbeitung im
Hinblick auf den geplanten Distributionsweg benötigt.
Die Loudness-Bargraphen stehen im 5.1-Surround- und im
2-Kanal-Stereo-Modus zur Verfügung. Die Breite der Bar-
graphen wird von der Software automatisch angepasst. Die
Bargraphen der Loudness-Gruppen bieten eine numerische
Anzeige und einen Over-Indikator. Die Loudness-Bargraphen
der Channel Group können auf unterschiedliche Weise kom-
biniert mit PPM-Bargraphen dargestellt werden.
Kanalbezeichnung
(Label, stellt sich je nach Surround-
Format automatisch ein)
Over-Indikator.
Rot: Bei Erreichen der eingestellten Clipgrenze
Numerische Peak-Hold-Anzeige
Messung der Loudness Range (LRA),
z. B. mit I-Spot und numerischer Anzeige
Marke für den Alarm-Schwellwert
Zusätzliche Peak-Program-Meter-
Bargraphen für jeden Kanal
M-Bargraph: Summierter Augenblickswert
der Loudness aller anliegenden Kanäle
S-Bargraph: Kurzzeit-Loudness-Anzeige
(shortterm) über fortlaufendes Zeitfenster
I-Bargraph: Integrierte Langzeit-Loud-
ness-Anzeige (dynamisches Zeitfenster)
Loudness-Skalen: LU, LUFS or LKFS
