Siemens FDCL221 Installation
Line separator
Hide thumbs
Also See for FDCL221:
- Technical manual (30 pages) ,
- Technical manual (32 pages) ,
- Manual (6 pages)
Advertisement
Quick Links
FDCL221
en
Line separator
de
Linientrenner
fr
Séparateur de ligne
es
Aislador de línea
it
Separatore di linea
en
Installation
de
Montage
fr
Montage
es
Montaje
it
Montaggio
1
LINE
2
en
de
1 Stub
Stich
2 Terminal block
Reihenklemme
(at minimum triple)
(mind. 3-fach)
3 Top hat rail
Hutschiene
4 Line separator
Linientrenner
FDCL221
FDCL221
A Stub 1
Stich 1
B Stub 2
Stich 2
C Stub 3
Stich 3
008025_i_--_--
2016-04-20
Fig. 1
1
2
FDCL221
Fig. 4
fr
Etoile
Bloc deo jonction
(au moins triple)
Profilé
Séparateur de ligne
FDCL221
Etoile 1
Etoile 2
Etoile 3
Fig. 2
B
LINE
4
A
3
LINE
es
Linea abierta
Bloque de terminales
(al menos triple)
Carril DIN
Aislador de línea
FDCL221
Linea abierta 1
Linea abierta 2
Linea abierta 3
Building Technologies
Fig. 3
4
C
LINE
2
2
2
Fig. 5
it
Stub
Morsettiera
(almeno tripla)
Guida a cappello
Separatore di linea
FDCL221
Stub 1
Stub 2
Stub 3
Control Products and Systems
Advertisement
Related Manuals for Siemens FDCL221
Summary of Contents for Siemens FDCL221

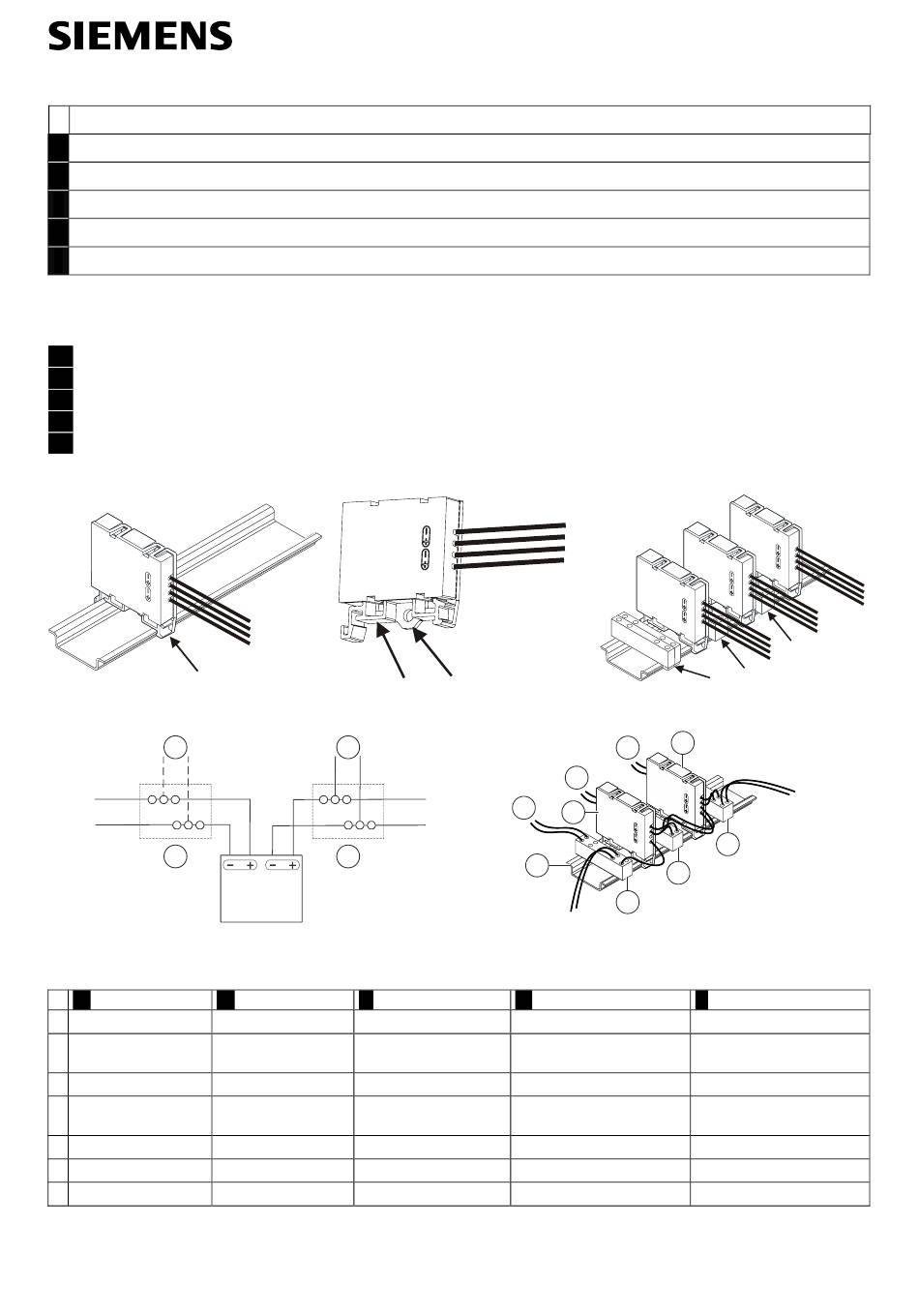

- Page 1 FDCL221 Line separator Linientrenner Séparateur de ligne Aislador de línea Separatore di linea Installation Montage Montage Montaje Montaggio Fig. 1 Fig. 2 Fig. 3 LINE LINE LINE FDCL221 LINE Fig. 4 Fig. 5 1 Stub Stich Etoile Linea abierta Stub...
