T6 Pro Programmable
Thermostat
Installation Instructions
Package Includes:
• T6 Pro Thermostat
• UWP™ Mounting System
• Decorative Cover Plate
• Screws and Anchors
• 2 AA Batteries
• Thermostat Literature
Optional Cover Plate installation
NOTE: If Optional Cover Plate is not
required, see "UWP Mounting System
installation" on next page.
Use the Optional Cover Plate when
you need to cover paint gap from old
thermostat.
There are different cover plates
depending on when the thermostat was
manufactured.

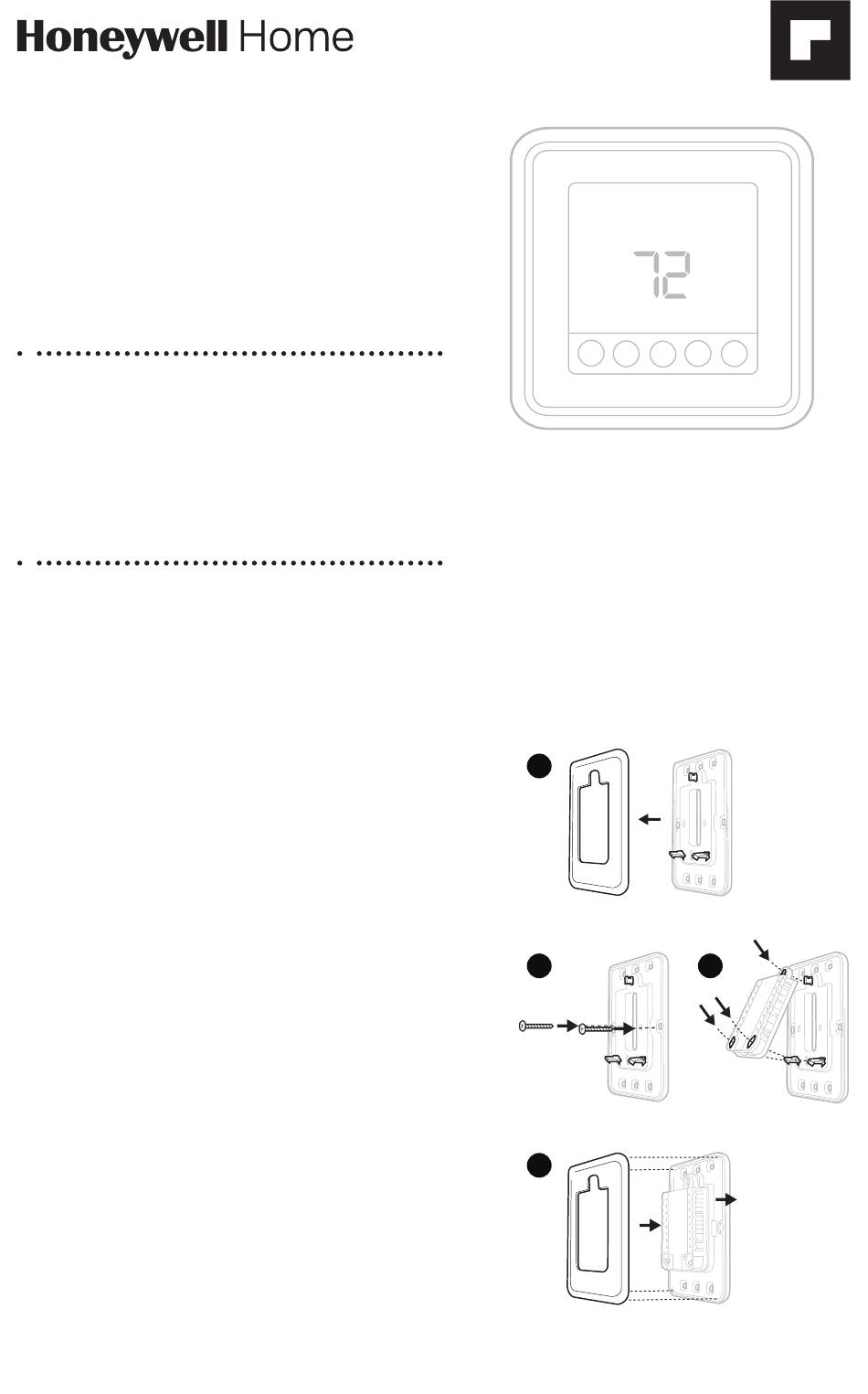

For the square cover plate:
1. Separate the Cover Plate from
Mounting Plate.
2. Mount the Mounting Plate on to the
wall using any of the 8 screw holes.
Insert and tighten mounting screws
supplied with Cover Plate Kit. Do not
overtighten. See Figure 2. Make sure
the Mounting Plate is level.
3. Attach the UWP by hanging it on the
top hook of the Mounting Plate and
then snapping the bottom of the UWP
in place. See Figure 3.
4. Snap the Cover Plate onto the
Mounting Plate. See Figure 4.
–
TH6320U2008,
TH6220U2000,
TH6210U2001,
Read before installing
1
2
Use supplied
screws and
wall anchors
4
+
3
Advertisement
Table of Contents
Related Manuals for Honeywell Home T6 Pro Series
Summary of Contents for Honeywell Home T6 Pro Series
- Page 1 T6 Pro Programmable Thermostat Installation Instructions – Package Includes: • T6 Pro Thermostat • UWP™ Mounting System • Decorative Cover Plate TH6320U2008, • Screws and Anchors TH6220U2000, • 2 AA Batteries TH6210U2001, • Thermostat Literature Read before installing Optional Cover Plate installation NOTE: If Optional Cover Plate is not required, see “UWP Mounting System installation”...
- Page 2 For the rectangular cover plate: 1. Mount the Cover Plate on the wall using any of the 6 screw holes. Insert and tighten the mounting screws supplied with the Cover Plate. Do not overtighten. See Figure 1. Make sure the Cover Plate is level. Attach the UWP by hanging it on the top hook of the Cover Plate and then snapping the bottom of the UWP in place.
- Page 3 Power options Insert R and C wires into designated terminals Insert AA for primary AC power (C batteries for terminal is optional if primary or batteries are installed, backup power. but it is recommended). Remove wires by depressing the terminal tabs.
- Page 4 Wiring conventional systems: forced air and hydronics Shaded areas below apply only to TH6320U/TH6220U or as otherwise noted. 1H/1C System (1 transformer) 1H/1C System (2 transformers) Power [1] Power (heating transformer) [1] [R+Rc joined by Slider Tab] [2] Power (cooling transformer) [1] Compressor contactor Compressor contactor 24VAC common [3]...
- Page 5 Wiring heat pump systems Shaded areas below apply only to TH6320U/TH6220U or as otherwise noted. 1H/1C Heat Pump System 3H/2C Heat Pump System (TH6320U only) [10] Power [1] Power [1] [R+Rc joined by Slider Tab] [2] [R+Rc joined by Slider Tab] [2] Compressor contactor Compressor contactor (stage 1) 24VAC common [3]...
- Page 6 Thermostat mounting 1. Push excess wire back into the wall opening. 2. Close the UWP door. It should remain closed without bulging. 3. Align the UWP with the thermostat, and push gently until the thermostat snaps in place. 4. Turn the power on at the breaker box or switch.
- Page 7 System operation settings 1 Press the Mode button to cycle to the next available System mode. 2 Cycle through the modes until the required System mode is displayed and leave it to activate. NOTE: Available System modes vary by model and system settings.
- Page 8 Installer setup (ISU) 1 Press and hold CENTER and buttons for approximately 3 seconds to enter advanced menu. 2 Press Select to enter ISU. 3 Press Select to cycle through menu setup options. 4 Press to change values or select from available options.
- Page 9 Advanced setup options (ISU) # ISU ISU Name ISU Options (factory default in bold) Heat Stages / Backup Heat Stages Heat Stages: 1, 2 Backup Heat Stages: 0, 1 Fan Control in Heat 1 = Equipment Controls Fan 2 = Thermostat Controls Fan 0 = Drive both Aux &...
- Page 10 Advanced setup options (ISU) # ISU ISU Name ISU Options (factory default in bold) Compressor Protection 0 = Off 1 - 5 minutes Adaptive Intelligent Recovery 0 = No 1 = Yes Note: Adaptive Intelligent Recovery (AIR) is a comfort setting. Heating or cooling equipment will turn on earlier, ensuring the indoor temperature will match the setpoint at the scheduled time.
- Page 11 Installer system test To perform a System Test: 1 Press and hold CENTER and buttons for approximately 3 seconds to enter advanced menu. 2 Use to go to TEST. Press Select to enter System Test. 3 Use to change between Heat, Cool, Fan, Em Heat, or Ver (thermostat version information).
- Page 12 Specifications Temperature Ranges Heat: 40 °F to 90 °F (4.5 °C to 32.0 °C) Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C) Working Ambient Temperature 32 °F to 120 °F (0 C° to 48.9 °C) Operating Ambient Temperature 37 °F to 102 °F (2.8 °C to 38.9 °C) Shipping Temperature -20 °F to 120 °F (-28.9 °C to 48.9 °C)
- Page 13 Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is • Check circuit breaker and reset if necessary. blank • Make sure power switch for heating & cooling system is on. •...
- Page 14 33-00181EFS—17 M.S. Rev. 04-20 | Printed in United States © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manu- factured by Resideo Technologies, Inc. and its affiliates.
- Page 15 T6 Pro Thermostat programmable Notice d’installation – La boîte comprend : • Thermostat T6 Pro • Système de montage UWP™ TH6320U2008, • Plaque décorative TH6220U2000, • Vis et chevilles TH6210U2001, • 2 piles AA • Documentation du thermostat Lire avant l’installation Installation de la plaque de couvercle en option REMARQUE : Si la plaque de recouvrement en option n’est pas requise, consultez la...
- Page 16 Installation du système de montage UWP Plaque de recouvrement rectangulaire : 1. Posez la plaque de recouvrement au mur à l’aide des 6 trous de vis. Insérez et serrez les vis fournies avec le couvercle de recouvrement. Ne serrez pas excessivement.
- Page 17 Options d’alimentation Insérer les fils R et C dans les bornes désignées pour Insérer les piles l’alimentation principale en AA pour assurer courant alternatif (la borne l’alimentation C est facultative si les piles principale ou de sont installées, mais elle secours.
- Page 18 Câblage des systèmes conventionnels : air forcé et hydronique Les zones ombrées ci-dessous s’appliquent uniquement aux modèles TH6320U/ TH6220U ou en cas d’indication contraire. Système à 1 étage de chauffage/1 étage de Système à 1 étage de chauffage/1 étage de refroidissement (1 transformateur) refroidissement (2 transformateurs) Alimentation [1]...
- Page 19 Câblage des systèmes à thermopompe Les zones ombrées ci-dessous s’appliquent uniquement aux modèles TH6320U/ TH6220U ou en cas d’indication contraire. Système de thermopompe à 1 étage de Système de thermopompe à 3 étages de chauffage/1 étage de refroidissement chauffage/2 étages de refroidissement (TH6320U uniquement) [10] Alimentation [1] Alimentation [1]...
- Page 20 Montage du thermostat 1. Repousser le fil en excès dans l’ouverture du mur. 2. Fermer le couvercle du UWP. Elle doit rester fermée sans renflement. 3. Aligner l’UWP sur le thermostat, et appuyer doucement jusqu’à ce que le thermostat s’enclenche en place. 4.
- Page 21 Réglages pour le fonctionnement du système 1 Appuyer sur le bouton Mode pour passer au prochain mode de système disponible. 2 Faire défiler les modes jusqu’à ce que le mode de système requis soit affiché, et le laisser s’activer. REMARQUE : Les modes de système disponibles varient en fonction du modèle et des paramètres du système.
- Page 22 Configuration de l’installateur (ISU) 1 Appuyer sur CENTER (Centre) et sur les boutons pendant 3 secondes environ pour accéder au menu des réglages avancés. 2 Appuyer sur Select (Sélectionner) pour accéder à ISU (Configuration de l’installateur). 3 Appuyer sur Select (Sélectionner) pour faire défiler les options de configuration du menu.
- Page 23 Options de configuration avancées (ISU) (a continué) N° ISU Nom ISU Options ISU (réglage d’usine en gras) Étages de chauffage / Étages de Étages de chauffage : 1, 2 chauffage de secours Étages de chauffage de secours : 0, 1 Réglage du ventilateur pour le 1 = L’équipement contrôle le ventilateur chauffage...
- Page 24 Options de configuration avancées (ISU) (a continué) N° ISU Nom ISU Options ISU (réglage d’usine en gras) 0 = Non 1 = Oui Système de récupération intelligent Remarque : Le système de récupération intelligent adaptatif (AIR) est un adaptatif paramètre de confort. L’équipement de chauffage ou de refroidissement s’activera plus tôt, garantissant que la température intérieure correspond à...
- Page 25 Test du système de l’installateur Pour réaliser un test du système : 1 Appuyer sur CENTER (Centre) et sur les boutons pendant 3 secondes environ pour accéder au menu des réglages avancés. 2 Utiliser pour passer à TEST. Appuyer sur Select (Sélectionner) pour accéder au test du système.
- Page 26 Caractéristiques techniques Plages de température Chauffage : 40 °F à 90 °F (4,5 °C à 32,0 °C) Refroidissement : 50 °F à 99 °F (10,0 °C à 37,0 °C) Température de contrôle 32 °F à 120 °F (0 C° à 48,9 °C) Température de service 37 °F à...
- Page 27 Dépannage En cas de difficultés avec le thermostat, essayez les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement. Rien n’apparaît • Vérifiez le disjoncteur et réinitialisez-le si nécessaire. à l’écran • Assurez-vous que l’interrupteur de marche-arrêt du système de chauffage et de refroidissement est sur marche.
- Page 28 33-00181EFS—17 M.S. Rev. 04-20 | Imprimé aux États-Unis © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manu- factured by Resideo Technologies, Inc. and its affiliates.
- Page 29 T6 Pro Termostato programable Instrucciones para la instalación – El paquete incluye: • Termostato T6 Pro • Sistema de montaje UWP™ TH6320U2008, • Cubierta decorativa pequeña TH6220U2000, • Tornillos y tarugos • 2 baterías AA TH6210U2001, • Material de lectura sobre el termostato Leer antes de instalar Instalación de la placa de cubierta opcional NOTA: Si no es necesaria la placa de cubierta...
- Page 30 Instalación del sistema de montaje con UWP Instalación de la placa de cubierta rectangular: 1. Monte la placa de cubierta en la pared con uno de los 6 orificios para tornillos. Inserte y ajuste los tornillos de montaje suministrados con la placa de cubierta.
- Page 31 Opciones de suministro eléctrico Inserte los cables R y C en los terminales Inserte las designados para el baterías suministro primario de AA para de energía de CA (el suministro terminal C es opcional si de energía se instalan baterías, pero primaria o de se recomienda).
- Page 32 Cableado de sistemas convencionales: aire forzado e hidrónico Las áreas sombreadas siguientes se aplican únicamente a TH6320U/TH6220U o según se indique. Sistema de 1 etapa de calefacción/1 etapa de Sistema de 1 etapa de calefacción/1 etapa de refrigeración (1 transformador) refrigeración (2 transformadores) Alimentación [1] Alimentación (transformador de...
- Page 33 Cableado de sistemas de bomba de calor Las áreas sombreadas siguientes se aplican únicamente a TH6320U/TH6220U o según se indique. Sistema de bomba de calor de 1 etapa de calefacción/1 Sistema de bomba de calor de 3 etapas de etapa de refrigeración calefacción/2 etapas de refrigeración (TH6320U únicamente) [10] Alimentación [1]...
- Page 34 Montaje del termostato 1. Introduzca el excedente de cable en la abertura de la pared. 2. Cierre la tapa de la placa de la UWP. Debe permanecer cerrada sin quedar protuberante. 3. Alinee la UWP con el termostato y presione suavemente hasta que el termostato calce en su lugar.
- Page 35 Configuraciones del sistema operativo 1 Presione el botón Mode (modo) para pasar al siguiente modo disponible en el sistema. 2 Alterne a través de los modos hasta que se muestre el modo de sistema requerido y deje que se active. NOTA: Los modos disponibles del sistema varían según el modelo y las configuraciones del sistema.
- Page 36 Configuración por el instalador (ISU) 1 Presione y sostenga CENTER (centro) y los botones durante aproximadamente 3 segundos para ingresar al menú avanzado. 2 Presione Select (seleccionar) para ingresar al ISU. 3 Presione Select (seleccionar) para avanzar a través de las opciones del menú de configuración. 4 Presione para cambiar los valores o seleccionar las opciones disponibles.
- Page 37 Opciones avanzadas de configuración (ISU) (continuado) N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita) 1 = El equipo controla el ventilador Control del ventilador en calefacción 2 = El termostato controla el ventilador Control aux/terminal E (Se fija en 0 = Activa juntos tanto el Aux como el E la configuración “0”...
- Page 38 Opciones avanzadas de configuración (ISU) (continuado) N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita) Punto de referencia mínimo de 50 °F a 99 °F (50 °F) refrigeración 10.0 °C a 37.0 °C (10.0 °C) Punto de referencia máximo de 40 °F a 90 °F (90 °F) 4.5 °C a 32.0 °C (32.0 °C)
- Page 39 Prueba del sistema por parte del instalador Para realizar una prueba del sistema: 1 Presione y sostenga CENTER (centro) y los botones durante aproximadamente 3 segundos para ingresar al menú avanzado. 2 Use para ir a TEST (prueba). Presione Select (seleccionar) para iniciar la prueba del sistema.
- Page 40 Especificaciones Rangos de temperatura Calefacción: de 4.5 °C a 32.0 °C (40 °F a 90 °F) refrigeración : de 10.0 °C a 37.0 °C (50 °F a 99 °F) Temperatura ambiente al inicio de 0 °C a 48.9 °C (de 32 °F a 120 °F) Temperatura ambiente de funcionamiento de 2.8 °C a 38.9 °C (de 37 °F a 102 °F) Temperatura de envío...
- Page 41 Localización y solución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida. La pantalla está • Revise el interruptor de circuito y, si es necesario, reinícielo. en blanco •...
- Page 44 33-00181EFS—17 M.S. Rev. 04-20 | Impreso en EE. UU. © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manu- factured by Resideo Technologies, Inc. and its affiliates.
Need help?
Do you have a question about the T6 Pro Series and is the answer not in the manual?
Questions and answers

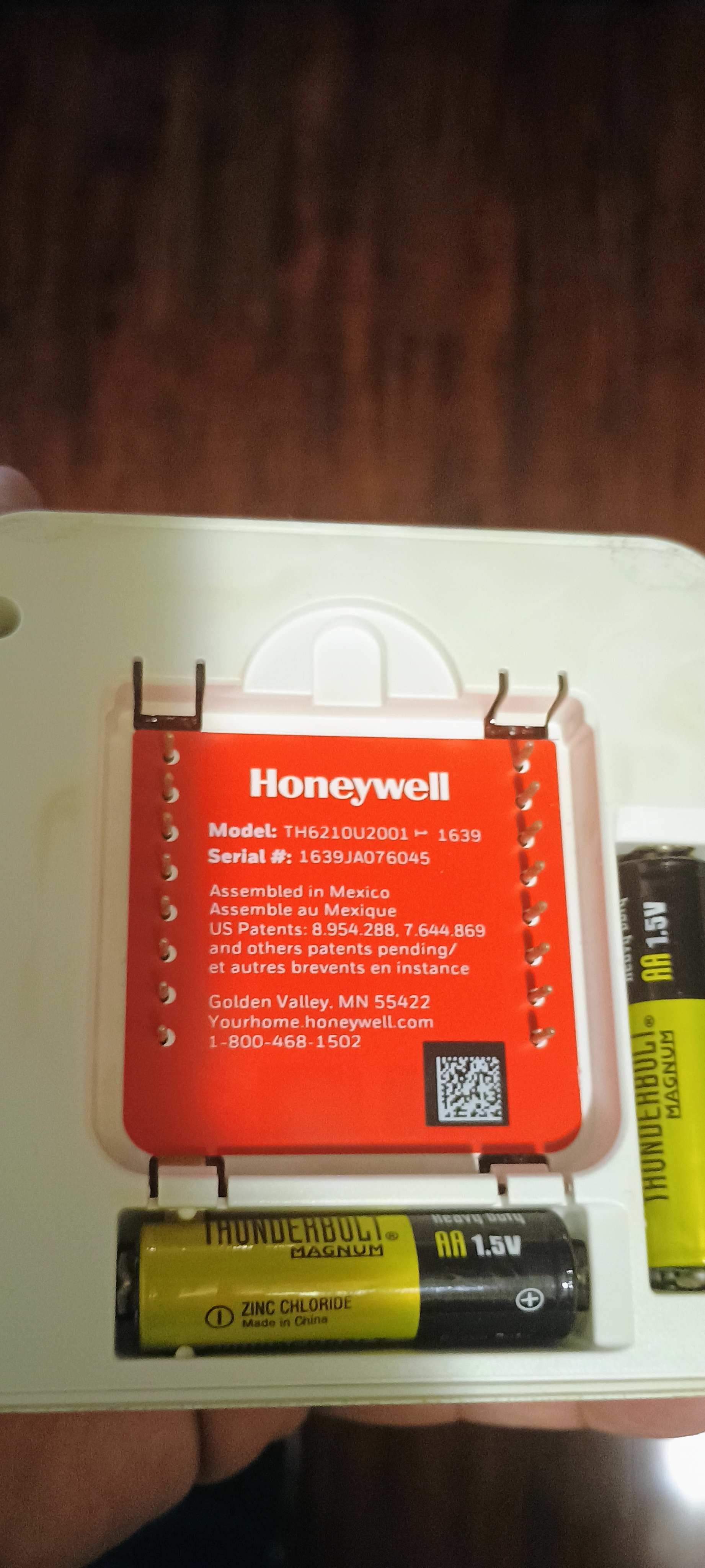

does the TH6210U2001 have any kind of illumination, like when you press a function or + or - ?
