Siemens SENSORPROM Instructions

s
English

Installation

Mounting

Deutsch
Installation
Einbau

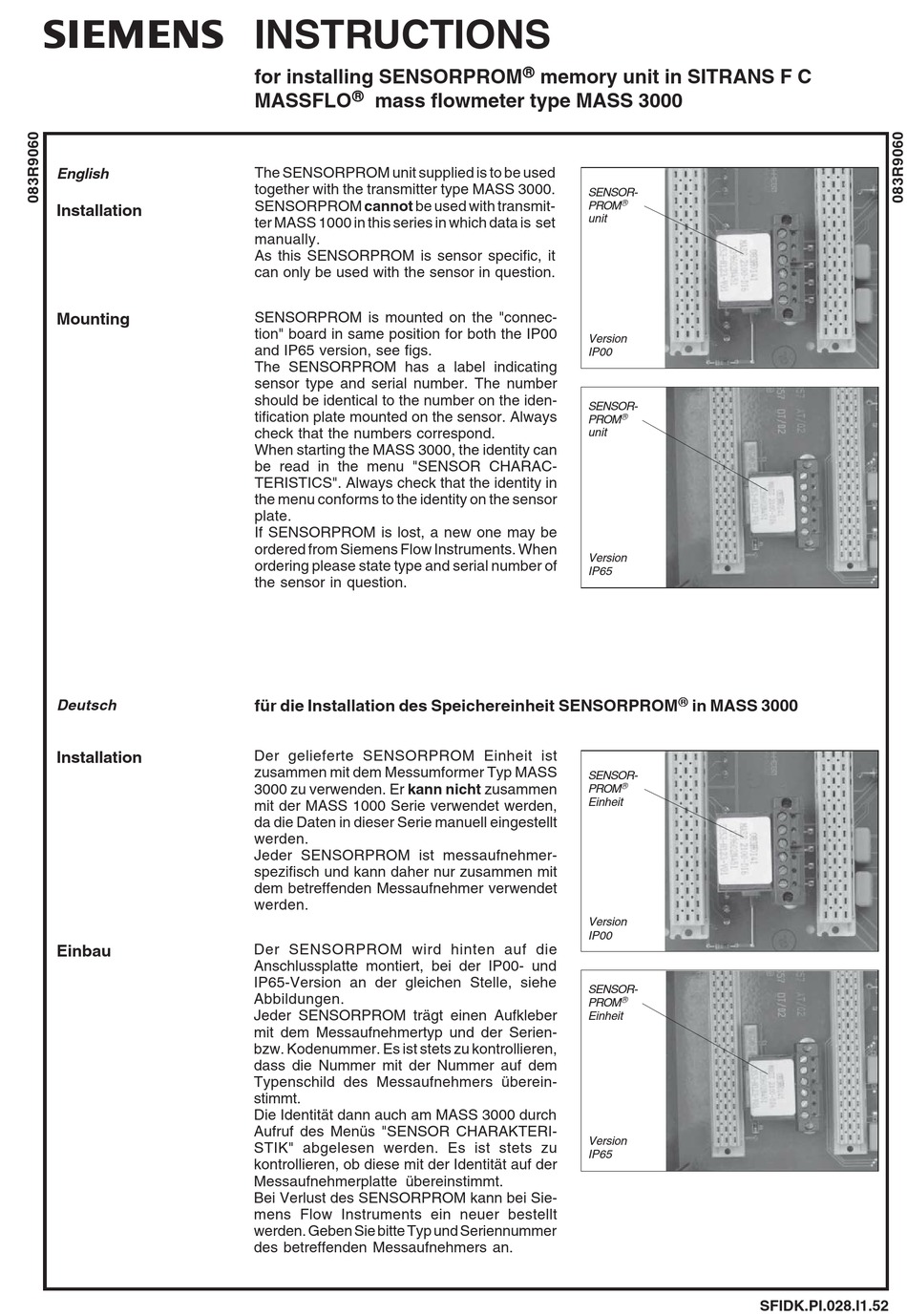

INSTRUCTIONS
for installing SENSORPROM
® ® ® ® ®
MASSFLO mass flowmeter type MASS 3000
The SENSORPROM unit supplied is to be used
together with the transmitter type MASS 3000.
SENSORPROM cannot be used with transmit-
ter MASS 1000 in this series in which data is set
manually.
As this SENSORPROM is sensor specific, it
can only be used with the sensor in question.
SENSORPROM is mounted on the "connec-
tion" board in same position for both the IP00
and IP65 version, see figs.
The SENSORPROM has a label indicating
sensor type and serial number. The number
should be identical to the number on the iden-
tification plate mounted on the sensor. Always
check that the numbers correspond.
When starting the MASS 3000, the identity can
be read in the menu "SENSOR CHARAC-
TERISTICS". Always check that the identity in
the menu conforms to the identity on the sensor
plate.
If SENSORPROM is lost, a new one may be
ordered from Siemens Flow Instruments. When
ordering please state type and serial number of
the sensor in question.
für die Installation des Speichereinheit SENSORPROM
Der gelieferte SENSORPROM Einheit ist
zusammen mit dem Messumformer Typ MASS
3000 zu verwenden. Er kann nicht zusammen
mit der MASS 1000 Serie verwendet werden,
da die Daten in dieser Serie manuell eingestellt
werden.
Jeder SENSORPROM ist messaufnehmer-
spezifisch und kann daher nur zusammen mit
dem betreffenden Messaufnehmer verwendet
werden.
Der SENSORPROM wird hinten auf die
Anschlussplatte montiert, bei der IP00- und
IP65-Version an der gleichen Stelle, siehe
Abbildungen.
Jeder SENSORPROM trägt einen Aufkleber
mit dem Messaufnehmertyp und der Serien-
bzw. Kodenummer. Es ist stets zu kontrollieren,
dass die Nummer mit der Nummer auf dem
Typenschild des Messaufnehmers überein-
stimmt.
Die Identität dann auch am MASS 3000 durch
Aufruf des Menüs "SENSOR CHARAKTERI-
STIK" abgelesen werden. Es ist stets zu
kontrollieren, ob diese mit der Identität auf der
Messaufnehmerplatte übereinstimmt.
Bei Verlust des SENSORPROM kann bei Sie-
mens Flow Instruments ein neuer bestellt
werden. Geben Sie bitte Typ und Seriennummer
des betreffenden Messaufnehmers an.
® ® ® ® ®
memory unit in SITRANS F C
SENSOR-
®
PROM
unit
Version
IP00
SENSOR-
®
PROM
unit
Version
IP65
® ® ® ® ®
in MASS 3000
SENSOR-
®
PROM
Einheit
Version
IP00
SENSOR-
®
PROM
Einheit
Version
IP65
SFIDK.PI.028.I1.52
