ITALIANO
44 44

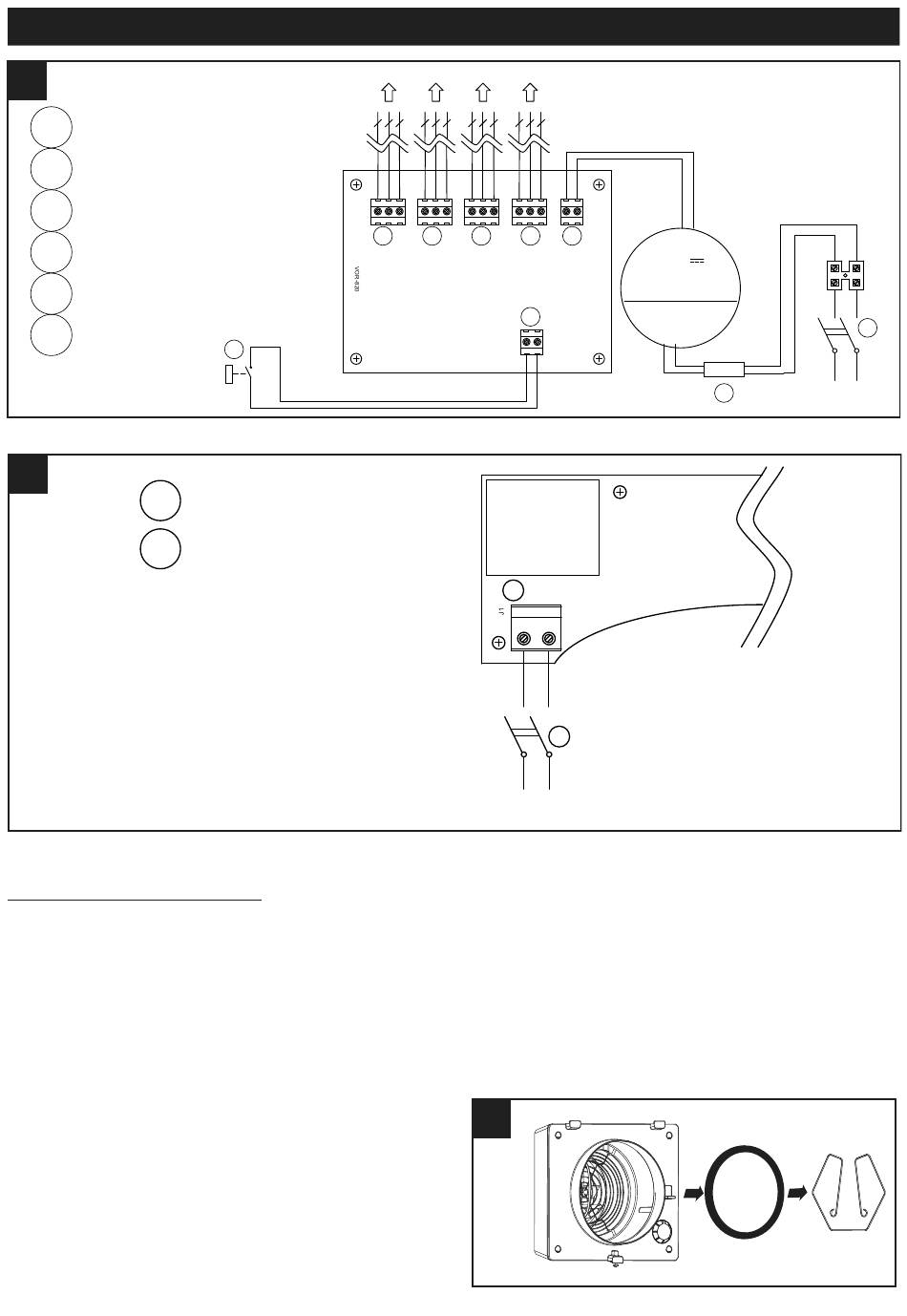

VORT HRW 20 MONO RC
Morsetti 1 ÷ 4 dalla ventola
1
FAN #1 to #4 PCB terminal block
2 12V Power Supply PCB terminal block Morsetti alimentazione 12 V
3 Remote input PCB terminal block
Morsetti ingresso remoto
4 Mains 2 poles switch Interruttori di linea 2 poli
Contatto privo di potenziale
5 Dry contact (remote switch / relay )
(interruttore / relay remoto)
Ferrite
6
REMOTE CONTROL
45 45
1
2
VORT HRW 20 MONO HCS
Manutenzione e pulizia
Prima di iniziare qualsiasi operazione accertarsi che il prodotto sia scollegato dalla rete elettrica. Lo smontaggio e relativo
montaggio sono operazioni di manutenzione straordinaria e devono essere eseguite da personale professionalmente
qualificato.
Pulizia filtri e reset indicatore stato filtri (entrambi i modelli)
Tempi consigliati per la manutenzione: In generale in funzione dell'area geografica di installazione il livello di inquinamento
dell'aria è variabile, e quindi è variabile la durata dei filtri. Tenendo presenti queste considerazioni i tempi per la
manutenzione dei filtri sono comunque preimpostatii nel modo seguente:
saturazione filtri: 12 mesi: si accende il led apposito sul display (senza blocco dell'apparecchio).
Il filtro G3 può essere pulito direttamente dall'utente,
asportandolo, lavandolo e riposizionandolo nella sua
sede con la molla. (fig 46)
14
5
Morsetto maschio scheda elettronica
Pluggable PCB terminal block
Interruttori di linea 2 poli Mains 2 poles switch
TO VORT HRW 20 MONO RC FAN
#4 #3 #2 #1
- C + - C + - C + - C +
J8 J7 J6
1 1 1 1
3
J3
REMOTE
1
N L
N
Mains
~230V
4 46 6
16-24 AWG
2
0.5-1mm
BK
RD
12V
- +
J5 J1
2
+ -
12V
~
230V 50/60Hz
BN
BU
2
L
10 11
8 9
4
BU
L N
BN
6
230V ~50Hz
