このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。
• 取扱説明書をよくお読みのうえ、正しく安全に組み立てしてください。特に ｢安全上のご注意｣（2 ∼ 3 ページ）は、
組み立て前に必ずお読みください。
• 機器本体の取扱説明書とともに大切に保管してください。
• 取扱説明書に記載されていない方法や、指定の部品を使用しない方法で組み立てされたことにより事故や損害が生じ
たときには、当社では責任を負えません。
取扱説明書
安全上のご注意（必ずお守りください） .......................... 2
構成部品 .............................................................................. 4
組み立て手順 ...................................................................... 4
外形寸法図 ..................................................................裏表紙
廃棄について ..............................................................裏表紙

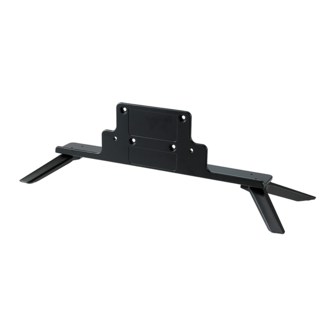

据置きスタンド
業務用
DPQX1051ZB
Advertisement
Table of Contents
Related Manuals for Panasonic TY-ST32PE1
Summary of Contents for Panasonic TY-ST32PE1
- Page 1 取扱説明書 据置きスタンド 業務用 このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。 • 取扱説明書をよくお読みのうえ、正しく安全に組み立てしてください。特に ｢安全上のご注意｣（2 ∼ 3 ページ）は、 組み立て前に必ずお読みください。 • 機器本体の取扱説明書とともに大切に保管してください。 • 取扱説明書に記載されていない方法や、指定の部品を使用しない方法で組み立てされたことにより事故や損害が生じ たときには、当社では責任を負えません。 安全上のご注意（必ずお守りください） ......2 構成部品 ................4 組み立て手順 ..............4 外形寸法図 ..............裏表紙 廃棄について ..............裏表紙 DPQX1051ZB...
- Page 2 必ずお守りください 安全上のご注意 人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。 ■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。 警 告 「死亡や重傷を負うおそれがある内容」です。 注 意 「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。 ■ お守りいただく内容を次の図記号で説明しています。 （次は図記号の例です） してはいけない内容です。 実行しなければならない内容です。 警 告 ■ 据置きスタンドを分解したり、改造しないでくだ ■ 付属のねじは乳幼児の手の届くところに置かない さい でください 倒れたり、破損してけがの原因となります。 誤って飲み込むおそれがあります。 ● 万一、飲み込んだと思われるときは、すぐ に医師にご相談ください。 分解禁止 注 意 ■ カタログで指定したディスプレイ本体以外には使 ■ 取り付けた機器に乗ったり、ぶら下がったりしな 用しないでください いでください 倒れたり、破損して、けがの原因となること 倒れたり、破損して、けがの原因となること があります。...
- Page 3 注 意 ■ 取り付けの際は、専用の構成部品をご使用ください ■ 水平で安定した所に据えつけてください ディスプレイ本体が落下したり、破損して、 倒れたり、破損して、けがの原因となること けがの原因となることがあります。 があります。 ■ 直射日光を避け、熱器具から離してください ■ 据置きスタンドに付属している転倒・落下防止具 を利用し、ディスプレイ本体を固定してください そり・変形・材料の劣化などが発生し、強度 （→ 6 ページ） 低下を招くことがあり、倒れたり、破損して、 けがの原因となることがあります。 地震やお子様がよじ登ったりすると、転倒や 落下して、けがの原因となることがあります。 取り扱い上のお願い 1） 直射日光に当てたり、ストーブなどのそばに置くと、光や熱によって変色したり変形したりすることがあり ますのでご注意ください。 2） 据置きスタンドのお手入れは、やわらかい乾いた布（綿・ネル地など）でふいてください。ひどく汚れてい るときは、水でうすめた中性洗剤で汚れを取ってから乾いた布でふいてください。なおベンジンやシンナー、 家具用ワックスなどは、塗装がはがれたりしますので、使用しないでください。 （ディスプレイ本体のお手入れはディスプレイ本体の説明書に従ってください。化学ぞうきんをご使用の際 は、その注意書に従ってください。 ） 3） 粘着性のテープやシールを貼らないでください。据置きスタンドの表面を汚すことがあります。また、ゴム やビニール製品などを長時間接触させないでください。 （変質の原因となります。 ） 4） ディスプレイ本体には強い力や衝撃を加えないでください。 据置きスタンド設置上の留意点...
- Page 4 構成部品 部品の確認と員数の確認を行ってください。 お願い ● 包装材料は製品を取り出したあと、適切に処理してください。 スタンドベース（1 個） 本体取り付け用ねじ（4 本） （M4 × 12） スタンド（各 1 個） スタンド取り付け用ねじ（4 本） （M4 × 16） （L） （R） 転倒防止用部品 転倒防止用ベルト .................. （ 2 本） ねじ ......................（ 2 本） （M4 × 16） 木ねじ ..................... （ 2 本） （呼び径...
- Page 5 組み立て手順 （つづき） 2. スタンドベースの取り付け 1) スタンドベース をディスプレイ背面のねじ穴に合わ スタンドベース せて置く。 本体取り付け用ねじ 2) 本体取り付け用ねじ （4 本）でしっかり固定する。 ● 締め付けトルクは、1.2 ∼ 1.5N・m を目安として 締め付けてください。 お願い ● スタンドベースの取り付けは、必ず指定された穴位置を 使用してください。 3. スタンドの取り付け 1) スタンド をスタンドベース のねじ穴に合わせる。 スタンドベース ● スタンドには左右があります。 スタンドの刻印で確認をしてください。 ● 落下させないよう十分注意してください。 2) スタンド取り付け用ねじ （4 本） でスタンド をしっ...
- Page 6 組み立て手順 （つづき） 4. ディスプレイ本体の転倒防止について ディスプレイ本体は、台と壁面の両方に固定してください。 ■ 台への固定 1) 転倒防止用ベルト （2 本）をねじ （2 本）でスタ ンドベースに取り付ける。 転倒防止用ベルト ねじ 2) 転倒防止用ベルト （2 本）を、木ねじ （2 本）で 台に固定する。 ● 台に取り付ける場合は、下穴に止めてください。 ● 下穴がない場合は、板の厚さの中心に下穴をあけて 固定してください。 木ねじ 台 ■ 壁面への固定 丈夫なひもやワイヤーなどの市販品をご利用いただき、しっかりとした壁や柱に固定してください。 ひもやワイヤー（市販品）など 壁面 「安全のため、必ず転倒・落下防止処置をしてください」 地震の場合などに倒れる恐れがあります。必ず、転倒・落下防止処置をしてください。 ※ 本欄の内容は、地震などでの転倒・落下によるけがなどの危害を軽減するためのものであり、全ての地震など に対してその効果を保証するものではありません。 5.
- Page 7 使いかた・お手入れ・修理などは、まず、お買い求め先へご相談ください。 その他ご不明な点は下記へご相談ください。 パナソニック システムお客様ご相談センター 受付： ９時∼17時３ ０分 （土・日・祝祭日は受付のみ） ホームページからのお問い合わせは https://sec.panasonic.biz/solution/info/ ご使用の回線(IP 電話やひかり電話など)によっては、回線の混雑時に数分で切れる場合があります。 【ご相談窓口におけるお客様の個人情報のお取り扱いについて】 パナソニック株式会社およびグループ関係会社は、お客様の個人情報をご相談対応や修理対応などに利用させ ていただき、ご相談内容は録音させていただきます。また、折り返し電話をさせていただくときのために発信 番号を通知いただいております。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当な理由が ある場合を除き、第三者に開示・提供いたしません。個人情報に関するお問い合わせは、ご相談いただきまし た窓口にご連絡ください。 コネクティッドソリューションズ社 〒 571-8503 大阪府門真市松葉町２番１５号...
-
Page 8: Safety Precautions
Failure to do this may cause heat to build up inside the display, resulting in malfunction. ♦ Panasonic shall assume no responsibility whatsoever for any damage or accident resulting from improper assembly or the assembly of the product in any manner not specified in the operating instructions or without using designated parts. -
Page 9: Assembly Procedure
Components Check that all the parts are accounted for and present in their designated quantities. Note Properly dispose of the package after unpacking the product. Stand base (2) Display installation screw (4) (M4 × 12) Stand leg (2) Stand leg mounting screw (4) (M4 ×... -
Page 10: Attaching The Stand Base
Assembly Procedure (Cont’d) 2. Attaching the stand base 1) Place the stand base , aligning the screw holes Stand base with those on the rear panel of the display. Display installation screw 2) Fix it firmly with the 4 display installation screws ●... -
Page 11: Removing The Pedestal
Assembly Procedure (Cont’d) 4. Display Overturn-Prevention Fix the display both on the board and the wall. ■ To fix to the board 1) Attach the 2 overturn-prevention belts to the stand base with the 2 screws Screw Overturn-prevention belt 2) Fix the 2 overturn-prevention belts to the Base board with the 2 wood screws ●... - Page 12 外形寸法図 単位： 質量：1.1 kg ■ 廃棄について 製品を廃棄する場合には、最寄りの市町村窓口、または販売店で正しい廃棄方法をお問い合わせください。 TP0416KS1047 -PB...
