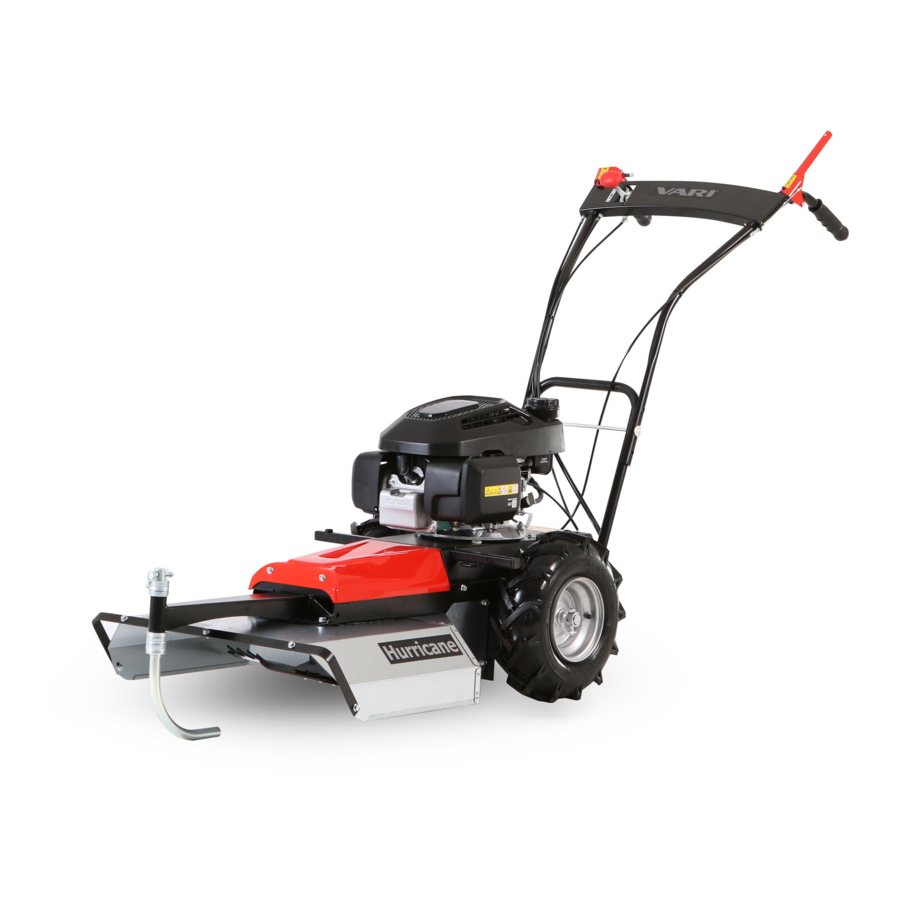

Hurricane F-550
Vyžínač křovin / Brush cutter / Gestrüpp-Mäher / Oбрезатель кустов / Wycinacz krzewów
CZ
Česky - původní návod k používání
EN
English - translation of the original instructions
DE
Deutsch - übersetzung der Originalbetriebsanleitung
RU
По-Русски - перевод оригинального руководства по эксплуатации
PL
Polsky - tłumaczenie oryginalnej instrukcji
Návod k používání
User guide
Bedienungsanleitung
Руководство по эксплуатации
Instrukcja obsługi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Hurricane F-550 and is the answer not in the manual?

Questions and answers

Related Manuals for Vari Hurricane F-550

Summary of Contents for Vari Hurricane F-550

  • Page 1: User Guide

    Hurricane F-550 Vyžínač křovin / Brush cutter / Gestrüpp-Mäher / Oбрезатель кустов / Wycinacz krzewów Návod k používání User guide Bedienungsanleitung Руководство по эксплуатации Instrukcja obsługi Česky - původní návod k používání English - translation of the original instructions Deutsch - übersetzung der Originalbetriebsanleitung По-Русски...
  • Page 2 F-550...
  • Page 3 F-550 CZ Obsah EN Contens DE Inhalt RU Содержание PL Treść 1 CZ Návod k používání........................................4 2 EN User manual..........................................19 3 CZ Obrázky EN Pictures DE Bilder RU Рисунки PL Rysunky..........................35 Základní informace  Vybalení stroje a instruktáž požadujte u svého prodejce jako součást předprodejního servisu! Basic information ...

  • Page 4: Table Of Contents

    Jeho nízké těžiště, precizní vyvážení a vysoký výkon motoru ho předurčuje k nasazení i v těch nejtěžších podmínkách. Při práci Vás určitě mile překvapí, co vše Hurricane F-550 dokáže posekat.

  • Page 5: Bezpečnost Provozu

    F-550  Pokud uvidíte v návodu tento symbol, pečlivě si přečtěte následující sdělení! Tento mezinárodní bezpečnostní symbol indikuje důležitá  sdělení, jež se týkají bezpečnosti. Když uvidíte tento symbol, buďte ostražití k možnosti úrazu vlastní osoby nebo jiných osob a pečlivě pročtěte následující sdělení. Tabulka 1: Symboly 1.2 Bezpečnost provozu Stroj je navržen tak, aby co nejvíce chránil obsluhu před odletujícími částmi sečeného porostu.

  • Page 6: Hodnoty Hluku A Vibrací

    F-550 1.2.2 Hodnoty hluku a vibrací  Deklarovaná emisní hladina akustického tlaku A na pracovním místě obsluhy = (86+4) dB  Deklarovaná hladina akustického výkonu A = (98+4) dB WA,d  Deklarovaná souhrnná hodnota zrychlení vibrací přenášených na ruku-paži obsluhy = (4,7+2,4) m.s 1.2.3 Bezpečnostní...

  • Page 7: Informace O Motoru

    F-550 F-550 Jednotka Hodnota Bezpečná svahová dostupnost ∠ 10° Otáčky pracovního nástroje 1964 Obvodová rychlost nože Pojezdová rychlost km.h 1,8 - 2,4 Plošný výkon stroje 950 - 1300 Objem olejové náplně v převodovce l (litr) 0,025 Jakost oleje v převodovce API / SAE GL-4 (GL-5) / 90 (80W-90) Tabulka 3: Technické...

  • Page 8: Uvedení Do Provozu

    F-550 Dle Obr. 3 - demontujte šroubové spojení z obou stran trubky rámu, řídítka sundejte, otočte je a nasaďte je na trubku v zadní části rámu (zvolte jeden ze tří otvorů v řídítkách, určujících jejich výšku, a jeden ze dvou otvorů v trubce rámu). Šroubové spojení...

  • Page 9: Zastavení Stroje

    F-550  Spojka pojezdu je řemenová, páčku spojky můžete mačkat pomalu – stroj se rozjede plynule, bez cuknutí.  Vždy páčku spojky pojezdu domáčkněte až k rukojeti řídítek. Při nedomáčknuté páčce dochází k poškozování klínového řemenu.  Páčkou spojky pojezdu nelze regulovat rychlost pojezdu! Dochází k poškozování klínového řemenu. ...

  • Page 10: Způsob Sečení Porostu

    údržbu, pokud si nejste jisti svými technickými schopnostmi.  Dobrým pomocníkem pro sledování najetých motohodin je VARI PowerMeter. Zeptejte se svého prodejce!  Před každým použitím stroje zkontrolujte dotažení šroubů upevňujících pracovní nástroj, a také všechny šroubové...

  • Page 11: Pojezdová Kola

    F-550 1.5.1 Pojezdová kola 1.5.1.1 Tlak v pneumatikách Pro správnou funkci a pro zajištění dlouhé životnosti pojezdových kol, zvláště plášťů, je nutné kontrolovat tlak v pneumatikách. Kontrolu provádějte před započetím práce se strojem. Před delším odstavením stroje dohustěte pneumatiku na (viz níže).

  • Page 12: Řemenové Převody, Automatická Brzda

    F-550  Stroj musí stát na pevné podložce a musí být zajištěn tak, abyste měli dobrý přístup k noži, a nedošlo k neočekávanému samovolnému pohybu stroje. na Obr. 6 ) z unášeče K demontáži nože ( nejprve povolte a vyšroubujte středový šroub .

  • Page 13: Seřízení Napínací Kladky Pohonu Pracovního Nástroje

    F-550 1.5.5.1.2 Seřízení napínací kladky pohonu pracovního nástroje na Obr. 3 , aby bylo vidět na řemen a kladku pohonu disku ( Obr. 11 ). ( Označení Demontujte přední plastový kryt Obr. 11, 12, 13 a 14 je společné a patří vždy ke stejnému bowdenu. ) na Obr.

  • Page 14: Skladování

    F-550 Problém Příčina Řešení Stroj nejede není nastartovaný motor motor nastartujte není zmáčknutá páčka spojky pojezdu zmáčkněte páčku nedostatečně napnutý řemen seřiďte obě napínací kladky přetržený řemen řemen vyměňte za nový spadlý řemen řemen nasaďte jiná závada navštivte servis Motor nestartuje v nádrži není...

  • Page 15: Pokyny K Objednávání Náhradních Dílů

    Vašeho prodejce. Pro dohledání náhradních dílů v elektronickém katalogu náhradních dílů na adrese http://katalognd.vari.cz postačí prvních 10 znaků z Identifikačního čísla №. Pokud nemáte přístup k internetu, můžete požádat o zaslání katalogu v tištěné podobě na dobírku.
  • Page 16 F-550...

  • Page 17: Záruční List

    Záruční doba na výrobek a k němu dodávané příslušenství je 24 měsíců od data prodeje kupujícímu, pokud není v „Servisní knížce pro stroje a komplety VARI s motory HONDA“ uvedeno jinak. Doba od uplatnění práva z odpovědnosti za vady až do doby, kdy uživatel po skončení opravy byl povinen věc převzít, se do záruční...
  • Page 18 F-550 1.záruční oprava Popis závady zjištěné servisem: Datum uplatnění reklamace: _ _ _ _ _ _ _ _ _ _ _ _ _ _ Datum ukončení opravy: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Převzato zákazníkem: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Stručný...

  • Page 19: En User Manual

    Its low centre of gravity, its precise balancing, and high motor output preordain it for use in even the most demanding conditions. The Hurricane F-550 will almost certainly impress you, when you see everything that it is able to mow.

  • Page 20: Safe Operation

    F-550  If you see this symbol in the manual, carefully read through the following information! This international safety symbol indicates important  information, relating to safety. When you see this symbol, pay careful attention to personal harm or harm to others and carefully read the information that follows.

  • Page 21: Noise And Vibration Reference Values

    F-550 2.2.2 Noise and vibration reference values  Declared emission sound pressure level A at operator’s work station = (86+4) dB  Declared sound power level A = (98+4) dB WA,d  Declared vibration total value of hand-arm transmitted vibration = (4,7+2,4) m.s 2.2.3 Safety labels The user must keep safety labels on the machine in legible condition and secure their replacement if damaged.

  • Page 22: Technical Data

    F-550 2.3.1.1 Technical data F-550 Unit Value Length / length for transport 1835 / 1167 Width Height / including centred handlebars 595 / 1030 Weight Operating temperature °C from +5 to +30 Maximum cutting width / blade length cm / mm 58 / 537 Stubble height 4 –...

  • Page 23: User Manual

    F-550 2.4 User manual 2.4.1 Assembling the machine  Assembly and operating instructions are available from your retailer as a component of pre-sales service! Handling points when removing the machine from the box (see Pic. 1 ): ahead of the engine behind the square tube on the engine plate, at the back of the machine frame tube 2.4.1.1 Machine assembly procedure...

  • Page 24: Starting, Running The Machine

    F-550  Always fully depress the clutch lever to the handles. Failure to depress the clutch lever fully will cause damage to the V-belt. Engagement of the work tool is accompanied by partial slipping of the V-belt and associated side effects (chattering, squealing). After the belt is worked in, this phenomenon usually disappears.

  • Page 25: Changing The Cutting Height

    F-550 We do not recommend using the maximum cutting width ( Table 3 ) given by the main deck cover. The operator is unable to lead the machine sufficiently straight and precisely to remove the vegetation along the full deck width. We recommend that the operator drives the machine partialy (approx.

  • Page 26: Maintenance, Care, And Storage

     A good aid for monitoring the number of engine hours is the VARI PowerMeter. Ask your retailer for information!  Before every use, check that the screws that fasten the work tool and the protection elements, covers, and engine are properly tightened! ...

  • Page 27: Sharpening, Replacing The Work Tool

    F-550 removed to apply it, however.  When using grease with added graphite, the lubrication intervals during the season may be extended up to 25 hours. Lubrication point - Seasonal interval After-season Lubricant Picture Comment description Control lever cables At least 2x (5 drops) Pic.

  • Page 28: Adjusting The Wheel Drive Tension Pulley

    F-550 2.5.5.1.1 Adjusting the wheel drive tension pulley  If you are not sufficiently technically competent, assign this task to a professional service centre. Remove the rear upper plastic gearbox cover (on Pic. 7 ), to enable you to see both V-belts that drive the machine forward. Try again to overcome the surface irregularity and visually check which, belt is slipping.

  • Page 29: Problems And Troubleshooting

    F-550 Activity Before use During the season Before storing Check the engine oil level according to the engine operating manual Clean the engine air filter check every 10 hrs Washing Removing impurities and cut vegetation remnants after each cutting Sharpening the tool blades check as needed Checking the blade mounting...

  • Page 30: Washing And Cleaning The Machine

    To search for replacement parts in the electronic catalogue of replacement parts at http://katalognd.vari.cz, you only need the first 10 characters of your serial number №. If you do not have internet access, you can ask to have a printed catalogue sent to you C.O.D.

  • Page 31: Picture Appendix

    F-550 2.7 Picture appendix The picture appendix is common for all the language versions. You can find it at the end of this manual in the Chapter 3 on page 35. Tilted handlebars in package (position for transport) Screw connection - Nut Bag with manuals Disassembled frame with spur Screw connection - Screw...
  • Page 32 F-550...

  • Page 33: Warranty Sheet

    The warranty period of the product and its accompanying accessories is 24 months from the date of sale to the purchaser, unless specified otherwise in the “Service logbook for machines and VARI sets with HONDA engines.” The period from application of the right of liability for defects until the period when the user is obligated to pick up the product is not included in the warranty period.
  • Page 34 F-550 Warranty repair Description of defect discovered by the service representative: Data of filing the return claim:_ _ _ _ _ _ _ _ _ _ _ _ _ _ Data repair completed:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Received by the customer:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Brief description of defects when taken for repair: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
  • Page 35 F-550 Obrázky Pictures Bilder Рисунки Rysunky Obr. 2: Sestavení stroje Obr. 1: Vybalení stroje Sklopená řídítka v balení (poloha pro přepravu) Šroubové spojení - Matice Sáček s návody Výstupek Demontovaný rám s ostruhou Šroubové spojení - Šroub Místo pro uchopení vzadu („U“ trubka rámu) Drážka v rámu Místo pro uchopení...
  • Page 36 F-550 Matice Unašeč nože Kryt převodovky Pracovní nástroj - nůž Spodní kryt převodovky Šroub Plastová matice Středový šroub Patka / výstupek Obr. 6: Uchycení pracovního nástroje Obr. 7: Zadní kryty Obr. 5: Záběr stroje Obr. 8: Výška strniště Obr. 10: Rychlost nižší Obr.
  • Page 37 F-550 <<< Poloha na stroji Obr. 17: Samolepka - Zakázaný prostor Obr. 16: Trasa řemenů Poloha na stroji >>> Obr. 19: Sdružená samolepka Obr. 18: Samolepka - směr otáčení Poloha na stroji >>> Poloha na stroji >>> Obr. 20: Samolepka Obr.
  • Page 38 F-550 Text a ilustrace VARI, a.s. © 2012 Text and illustration by VARI, j.s.c. © 2012 VL-162-2012...
