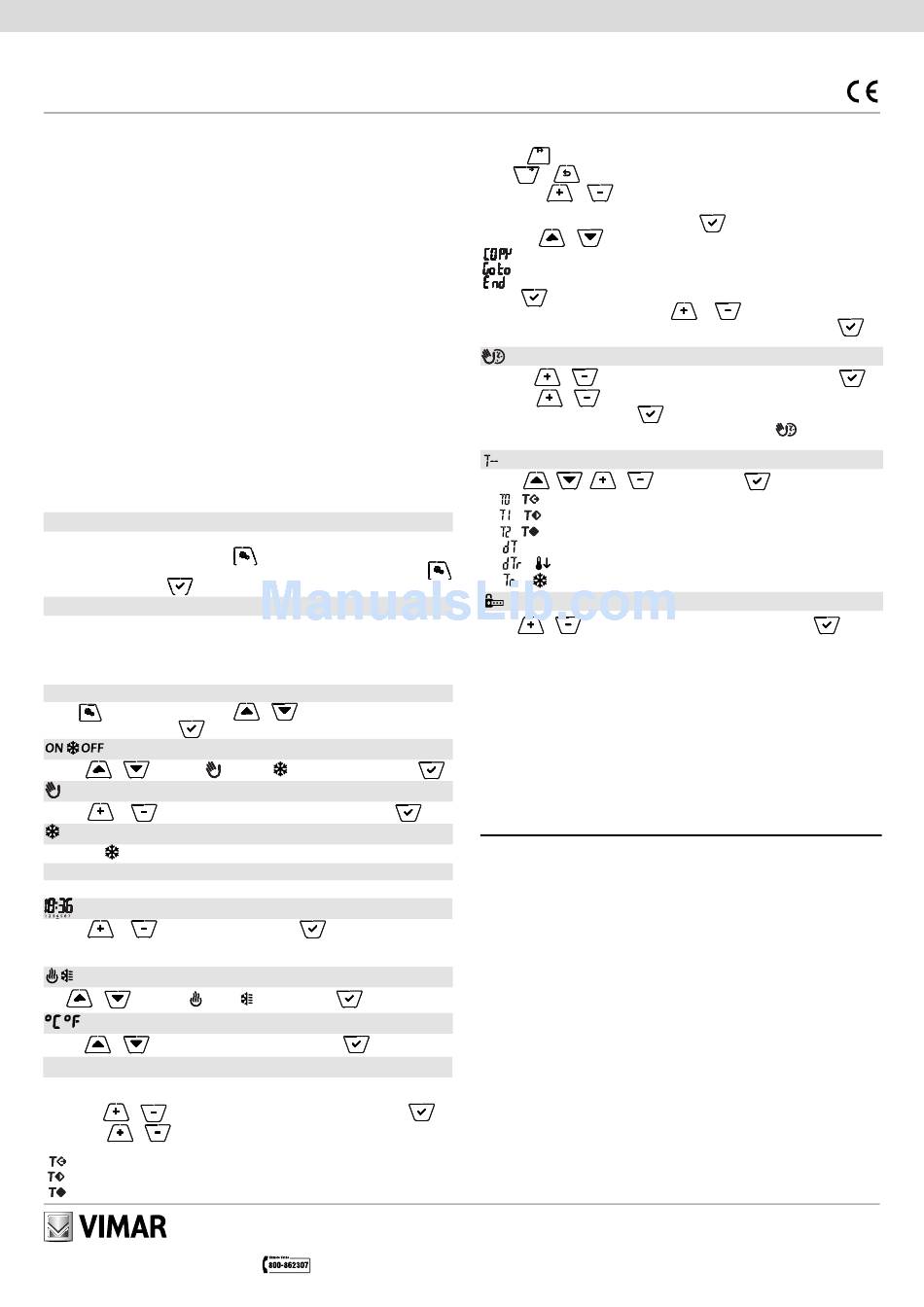

02911
GUIDA RAPIDA INSTALLATORE/UTENTE
Cronotermostato elettronico touch screen per controllo locale o da remoto (con app
dedicata) della temperatura (riscaldamento e condizionamento) in modalità ON/OFF e
PID, modulo Wi-Fi per interconnessione IP, dispositivo di controllo della temperatura di
classe I (contributo 1%) in modalità ON/OFF, di classe IV (contributo 2%) in modalità PID, 1
ingresso per sensore di temperatura esterna ,uscita a relè in scambio 5(2) A 230 V~, alimen-
tazione 230 V~ 50/60 Hz, retroilluminazione a LED bianca, installazione a parete, bianco.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 230 V~, 50-60Hz
• Max potenza assorbita da rete: 3 VA
• Range di temperatura di utilizzo: 0-40°C (-T40)
• Precisione misura temp. (sonda integrata): 0,5°C tra +15°C e 30°C, 0,8°C agli estremi.
• Uscita a relè con contatti puliti in scambio: 5(2) A 230 V~
N.B. In mancanza di alimentazione, il relè si porta in posizione C-NC.
• Morsetti: L fase, N neutro, Relè C, Relè NC, Relè NO, 2 sonda temp. esterna (art. 02965.1)
• Rete WiFi: comforme 802.11 b/g/n; Indirizzo IP: statico o DHCP
• Comandabile tramite interfaccia locale (schermo tattile) o da remoto, via WiFi (con App Vimar
By-clima per Android, IOs, Windows Phone).
• Accesso WiFi tramite cloud (per interrogazioni/aggiornamenti/notifiche) e attraverso rete privata
• Configurazione della rete WiFi tramite App Vimar By-clima
• Configurabile in modo Riscaldamento/Condizionamento (inverno/estate)
• Algoritmi di termoregolazione: ON/OFF o PID selezionabili da interfaccia utente.
• Modalità operative di funzionamento: Off, Antigelo (solo in riscaldamento), Assenza, Manuale,
Automatico, Manuale a tempo.
• 6 set-point/offset di temperatura impostabili (economy, comfort, manuale, assenza, antigelo, riduzione).
• Restrizione accesso interfaccia locale tramite PIN.
• Classificazione ErP (Reg. UE 811/2013): ON/OFF: classe I, contributo 1%; PID: classe IV, contributo 2%.
ACCENSIONE E RESET PARAMETRI
Durante l'accensione, nel corso dei primi 3 s da quando viene alimentato, il cronotermostato
visualizzerà, la versione del firmware e l'icona
e TUTTE le impostazioni relative alle funzioni WiFi, riportandole ai valori di fabbrica, toccare
entro i 3 s e confermare con l'opzione rSEt. N.B. Questa operazione non è annullabile.
CONFIGURAZIONE E UTILIZZO DEL CRONOTERMOSTATO ATTRAVERSO WIFI
Il cronotermostato viene configurato tramite l'App By-clima scaricabile dal sito http://www.vimar.it/
it/it/article/mobile. Dopo che l'App è stata installata seguire la relativa procedura guidata; nel caso in
cui si debba configurare un nuovo cronotermostato ci si dovrà collegare ad una rete Wifi generata dal
dispositivo identificata come VIMAR02911_snXXXXX la cui password di default è administrator. Per
le procedure di configurazione e controllo si veda il manuale installatore del cronotermostato.
PRINCIPALI IMPOSTAZIONI
Toccare e successivamente, mediante
lampeggiante) e confermare con .
AUTO Selezione modalità di funzionamento
Mediante
e , selezionare
Impostazione funzionamento MANUALE
Mediante e impostare la temperatura desiderata e confermare con
ANTIGELO
Selezionando viene impostata la temperatura di Antigelo (per proteggere le condutture).
OFF Spegnimento
Selezionando OFF il cronotermostato si spegne e non effettua più nessuna regolazione.
Impostazione ora e data
Mediante e impostare l'ora, confermare con
i minuti e infine il giorno della settimana. I giorni della settimana sono rappresentati da 1 a 7 dove
1=lunedì, 2= martedì e così via.
Selezione riscaldamento/condizionamento
Con e , selezionare oppure
Impostazione unità di misura
Mediante e ,selezionare °C oppure °F e confermare con
Impostazione funzionamento AUTO
Appena si entra nel menù, il display evidenzia con un trattino lampeggiante il giorno a cui fa riferi-
mento la programmazione corrente.
1. Mediante e selezionare il giorno da programmare e confermare con
2. Mediante e selezionare la temperatura da associare all'orario corrente (che
è quello visibile nell'orologio); tale temperatura, evidenziata dal lampeggio, è selezionabile tra:
: temperatura di Assenza (T assenza)
: temperatura di Economy (T economy)
: temperatura di Comfort (T comfort)
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
. Per resettare TUTTI i parametri del dispositivo
e , selezionare il menù desiderato (icona
o AUTO o oppure OFF e confermare con
e in modo analogo impostare
e confermare con .
.
Il lampeggio dei 3 "trattini" indica la fascia oraria che si sta impostando; la temperatura selezio-
nata verrà applicata a partire dall'ora indicata per tutto il successivo quarto d'ora.
3. Toccare per assegnare la temperatura appena impostata anche per il quarto d'ora successivo.
4. Con e spostarsi tra le ore del giorno e avanzare o indietreggiare di 15 minuti
alla volta; con e
La programmazione termina quando sono state impostate le temperature per tutte le ore della
giornata e l'orologio visualizza l'ora 23:45; toccare
5. Mediante e
: per copiare tutto il programma orario del giorno corrente nel giorno successivo.
: per programmare il giorno successivo senza eseguire una copia del giorno appena impostato
: per terminare la programmazione.
Toccare per confermare.
Durante il funzionamento in AUTO, toccare
una valore diverso da quello associato alla fascia oraria corrente; si conferma con
entra in MANUALE A TEMPO.
Impostazione funzionamento MANUALE A TEMPO
1. Mediante e impostare la temperatura desiderata e confermare con
2. Mediante e
appena impostata e confermare con
Al termine del tempo impostato si ritorna in modalità AUTO; l'icona
visualizzato nuovamente AUTO.
Impostazione temperature
Mediante , ,
1. e : temperatura di Assenza (T assenza)
2. e : temperatura di Economy (T economy)
3. e : temperatura di Comfort (T comfort)
4. : differenziale termico del dispositivo (solo se in modalità di regolazione OnOff)
5. e : delta termico in modalità riduzione da remoto (se attiva)
6. e : temperatura della modalità "antigelo" (solo se in modalità "riscaldamento")
Impostazione della password
Mediante e impostare una alla volta le cifre del PIN confermando con
Impostando il PIN a "000" si ha libero accesso al dispositivo (equivale a non impostare la password).
PER L'INSTALLATORE
Per ulteriori approfondimenti e per i dettagli relativi a tutti gli altri menù del cronotermostato si
veda il manuale installatore scaricabile dal sito gestione-energia.vimar.it/it/prodotti-e-istruzioni.
PER L'UTENTE
Prima di utilizzare il cronotermostato consultare il manuale utente scaricabile dal sito gestione-ener-
gia.vimar.it/it/prodotti-e-istruzioni. Conservare la presente documentazione per consultazioni future.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione
.
del materiale elettrico in vigore nel paese dove i prodotti sono installati.
CONFORMITA' NORMATIVA.
.
Direttiva R&TTE. Norme EN 60730-2-7, EN 60730-2-9, EN 301 489-17, EN 300 328, EN 62311.
INSTALLER/USER QUICK GUIDE
Electronic touchscreen timer-thermostat for local or remote control (with dedicated app) of
temperature (heating and air-conditioning) in ON/OFF and PID mode, Wi-Fi module for IP con-
nection, class I temperature control device (contribution 1%) in ON/OFF mode, class IV (con-
tribution 2%) in PID mode, 1 input for external temperature sensor, change-over relay output
5(2) A 230 V~, power supply 230 V~ 50/60 Hz, white LED backlighting, wall mounting, white.
FEATURES.
• Rated supply voltage: 230 V~, 50-60Hz
• Max power drawn from the grid: 3 VA
• Operating temperature range: 0-40°C (-T40)
• Temp. measurement accuracy (built-in probe): 0.5°C between +15°C and 30°C, 0.8°C at the ends.
• Relay output with clean change-over contacts: 5(2) A 230 V~
• Terminals: Relay C, Relay NC, Relay NO, 2 external temp. probe (art. 02965.1)
• WiFi network: complies with 802.11 b/g/n; IP address: static or DHCP
• Controlled via local interface (touchscreen) or remotely via WiFi (with Vimar By-clima App for
Android, iOS, Windows Phone).
• WiFi access via cloud (for queries/updates/notifications) and via private network
• WiFi network configuration via the Vimar By-clima App
• Configurable in Heating/Air-Conditioning mode (winter/summer)
.
• Temperature control algorithms: ON/OFF or PID selectable via user interface.
• Operating modes: Off, Antifreeze (heating only), Away, Manual, Automatic, Timed Manual.
• 6 settable temperature set-point/offset (economy, comfort, manual, away, antifreeze, reduction).
• ErP classification (Reg. EU 811/2013): ON/OFF: class I, contribution 1%; PID: class IV, contribution 2%.
• Programmable via smartphone or tablet after downloading the special app from the site
energy-management.Vimar.it/en
impostare la temperatura desiderata.
per confermare .
, selezionare:
e per impostare la temperatura ad
impostare il tempo per il quale viene mantenuta la temperatura
.
e e confermando con impostare:
e si
.
si spegne e viene
ogni cifra.
49400648B0 01 1512
