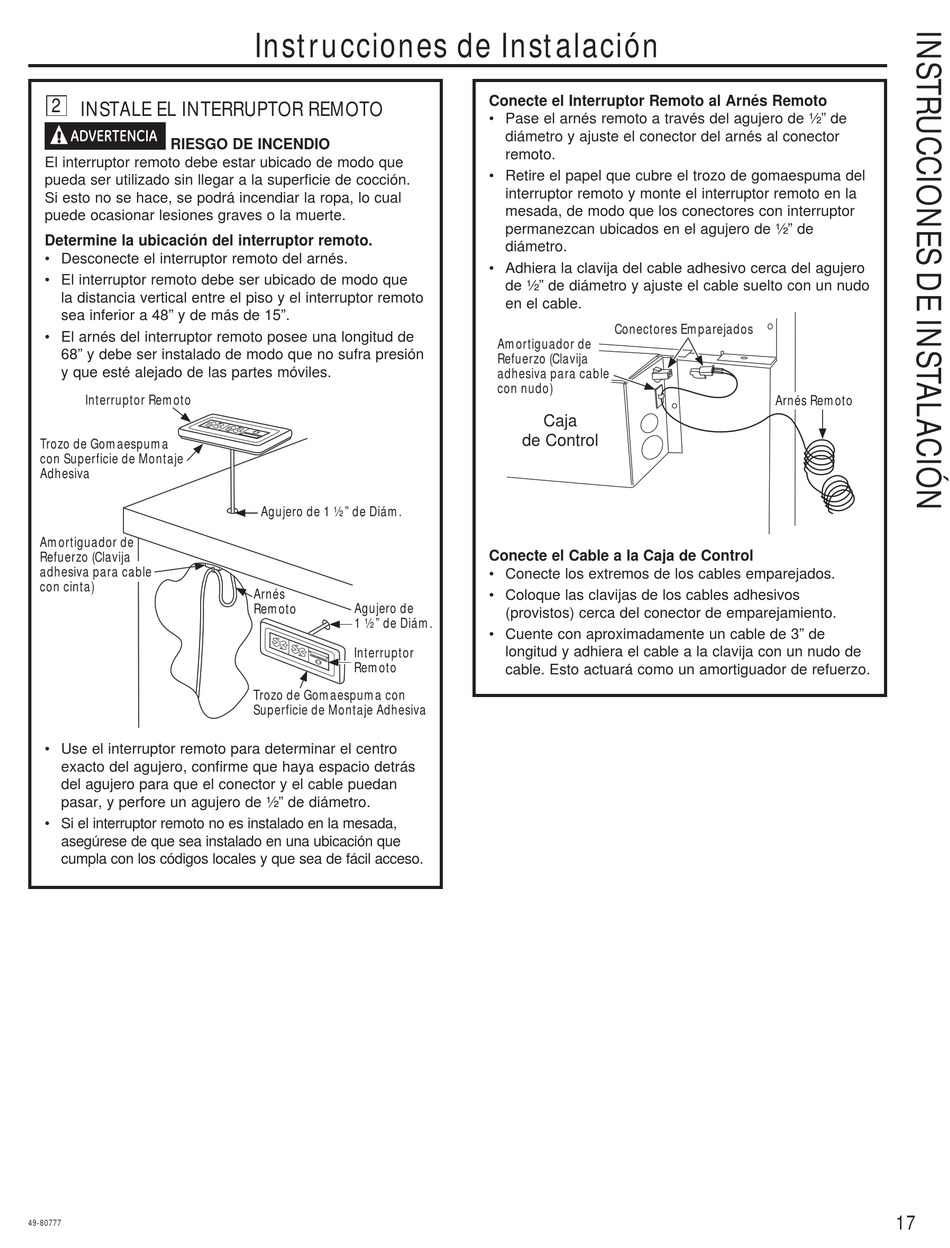

2 INSTALE EL INTERRUPTOR REMOTO
ADVERTENCIA
RIESGO DE INCENDIO
El interruptor remoto debe estar ubicado de modo que
pueda ser utilizado sin llegar a la superficie de cocción.
Si esto no se hace, se podrá incendiar la ropa, lo cual
puede ocasionar lesiones graves o la muerte.
Determine la ubicación del interruptor remoto.
• Desconecte el interruptor remoto del arnés.
• El interruptor remoto debe ser ubicado de modo que
la distancia vertical entre el piso y el interruptor remoto
sea inferior a 48" y de más de 15".
• El arnés del interruptor remoto posee una longitud de
68" y debe ser instalado de modo que no sufra presión
y que esté alejado de las partes móviles.
Interruptor Remoto
Trozo de Gomaespuma
con Superficie de Montaje
Adhesiva
Amortiguador de
Refuerzo (Clavija
adhesiva para cable
con cinta)
• Use el interruptor remoto para determinar el centro
exacto del agujero, confirme que haya espacio detrás
del agujero para que el conector y el cable puedan
pasar, y perfore un agujero de ½" de diámetro.
• Si el interruptor remoto no es instalado en la mesada,
asegúrese de que sea instalado en una ubicación que
cumpla con los códigos locales y que sea de fácil acceso.
49-80777
Instrucciones de Instalación
Agujero de 1 ½" de Diám.
Arnés
Remoto Agujero de
1 ½" de Diám.
Interruptor
Remoto
Trozo de Gomaespuma con
Superficie de Montaje Adhesiva
Conecte el Interruptor Remoto al Arnés Remoto
• Pase el arnés remoto a través del agujero de ½" de
diámetro y ajuste el conector del arnés al conector
remoto.
• Retire el papel que cubre el trozo de gomaespuma del
interruptor remoto y monte el interruptor remoto en la
mesada, de modo que los conectores con interruptor
permanezcan ubicados en el agujero de ½" de
diámetro.
• Adhiera la clavija del cable adhesivo cerca del agujero
de ½" de diámetro y ajuste el cable suelto con un nudo
en el cable.
Conectores Emparejados
Amortiguador de
Refuerzo (Clavija
adhesiva para cable
con nudo)
Control
Caja
Box
de Control
Conecte el Cable a la Caja de Control
• Conecte los extremos de los cables emparejados.
• Coloque las clavijas de los cables adhesivos
(provistos) cerca del conector de emparejamiento.
• Cuente con aproximadamente un cable de 3" de
longitud y adhiera el cable a la clavija con un nudo de
cable. Esto actuará como un amortiguador de refuerzo.
Arnés Remoto
