Summary of Contents for Laserworld Evolution Series ES-800S RGB 3D

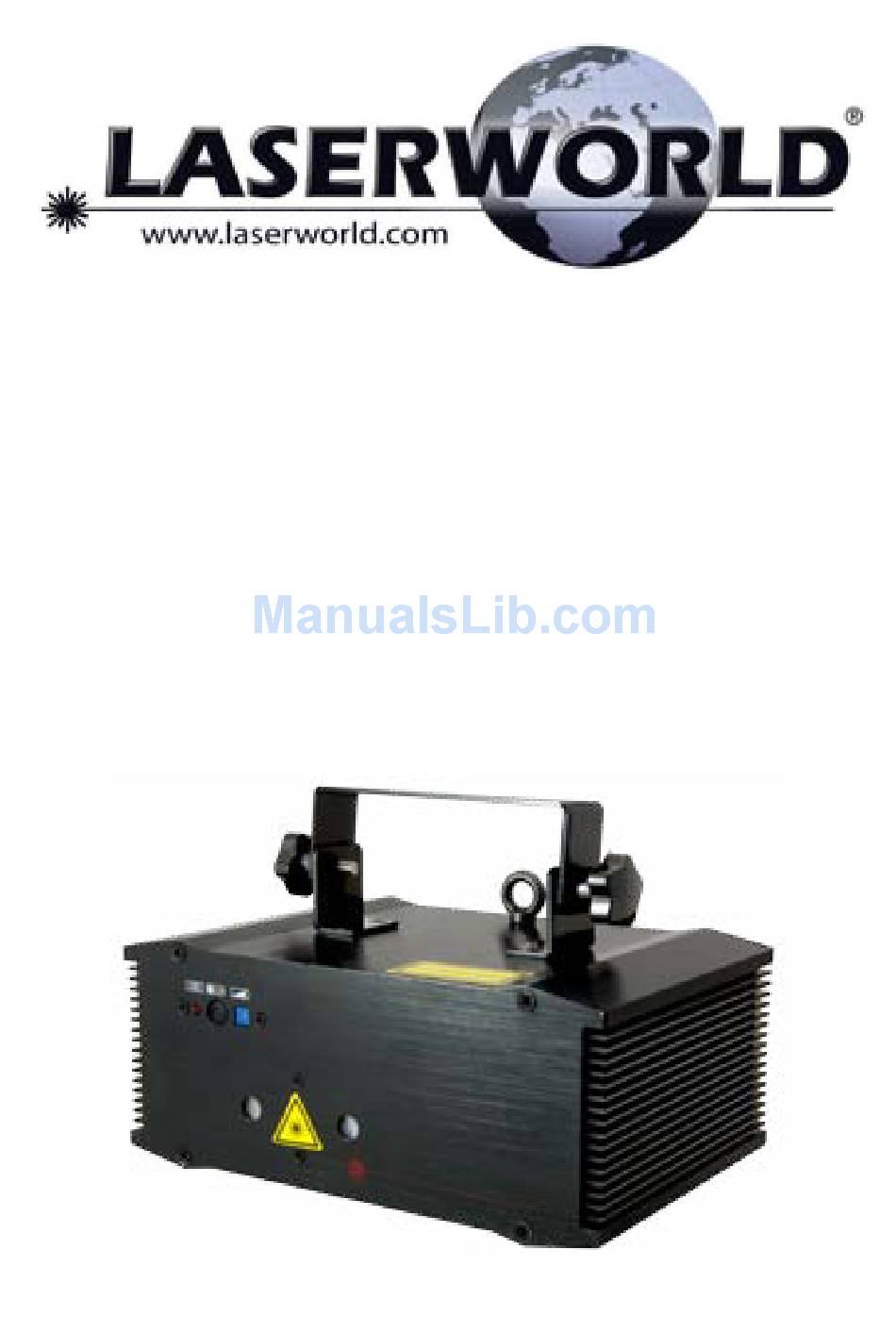

- Page 1 Manual / Bedienungsanleitung Evolution Series ES-800S RGB 3D Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch 04/2014...
- Page 2 Manual: Evolution Series ES-800S RGB 3D Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld (Switzerland) AG behält product. Due to continual product develop- sich das Recht vor, Änderungen an ihren Pro- ments and technical improvements, Laser-...
-
Page 3: Table Of Contents
Manual: Evolution Series ES-800S RGB 3D Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications... -
Page 4: Product And Package Contents
Manual: Evolution Series ES-800S RGB 3D 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 2 x key 1 x power cable 1 x manual 2. Preliminary warning notices 1. -
Page 5: Working On The Device
Manual: Evolution Series ES-800S RGB 3D 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. -
Page 6: Warnings And Other Notices On The Device
Manual: Evolution Series ES-800S RGB 3D and laser. Otherwise the risk of overhe- fessional applications. After approx. one ating is imminent and will void the war- hour of operation, the device should cool ranty. down for about 15 minutes. • Removal of the warranty label as well •... -
Page 7: Operation
Manual: Evolution Series ES-800S RGB 3D DMX address LED signal power switch DMX out DMX in connection for power supply Key switch 8. Operation Connect the power cable to the device and then to the mains Use the supplied key to turn on the key switch Press „ON“... - Page 8 Manual: Evolution Series ES-800S RGB 3D Connect a DMX controller to operate the laser. Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num- ber. To define a number use the preceding number and multiply it by 2:...
-
Page 9: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 10 Manual: Evolution Series ES-800S RGB 3D Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 10 / 18...
-
Page 11: Lieferumfang & Hinweise
Manual: Evolution Series ES-800S RGB 3D 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 2 x Schlüssel 1 x Kaltgerätekabel zur Stromversorgung 1 x Bedienungsanleitung 2. -
Page 12: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Evolution Series ES-800S RGB 3D 9. Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fangseil großen elektrischen Verbrauchern (ins- sollte mindestens dem 10-fachen Ge- besondere Nebelmaschinen) auf dersel- wicht des Geräts standhalten können. - Page 13 Manual: Evolution Series ES-800S RGB 3D • Um die Lebensdauer Ihres Lasers zu erhö- Staubansammlungen, insbesondere im hen, schützen Sie das Gerät vor Überhit- Bereich der Lüfter und Laser, da sonst die zung: Gefahr des Überhitzens droht und jegli- Immer für ausreichende Belüftung che Gewährleistung erlischt.
-
Page 14: Geräteanschlüsse & Bedienelemente
Manual: Evolution Series ES-800S RGB 3D 7. Geräteanschlüsse & Bedienelemente Regulator für die LED Signal Mikrofonsensitivität Laseraustrittsfenster Mikrofon DMX Adressieurng LED Signal An- / Ausschalter DMX Ausgang DMX Eingang Anschluss für die Stromversorgung Lüfter Schlüsselschlater 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Als nächstes muss der Schlüsselschalter über den mitgelieferten Schlüssel auf „ON“... - Page 15 Manual: Evolution Series ES-800S RGB 3D Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus: Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der Gerätevorderseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der LED angezeigt.
- Page 16 Manual: Evolution Series ES-800S RGB 3D Kanal Wert Funktion 0 - 69 Laser aus 70 - 136 Musikmodus 137 - 205 Automatikmodus 206 - 255 DMX Modus 2 & 3 gemeinsam 0 - 28 kein Effekt 29 - 255 Rotation mit ansteigender Geschwindigkeit...
-
Page 17: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 18 Manual: Evolution Series ES-800S RGB 3D Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red, blue) Laserquellen: DPSS (grün), Diode (rot, blau) Sources laser: DPSS (vert), diode (rouge, bleu) Laser class: Laserklasse: Classe laser Scanner:...
