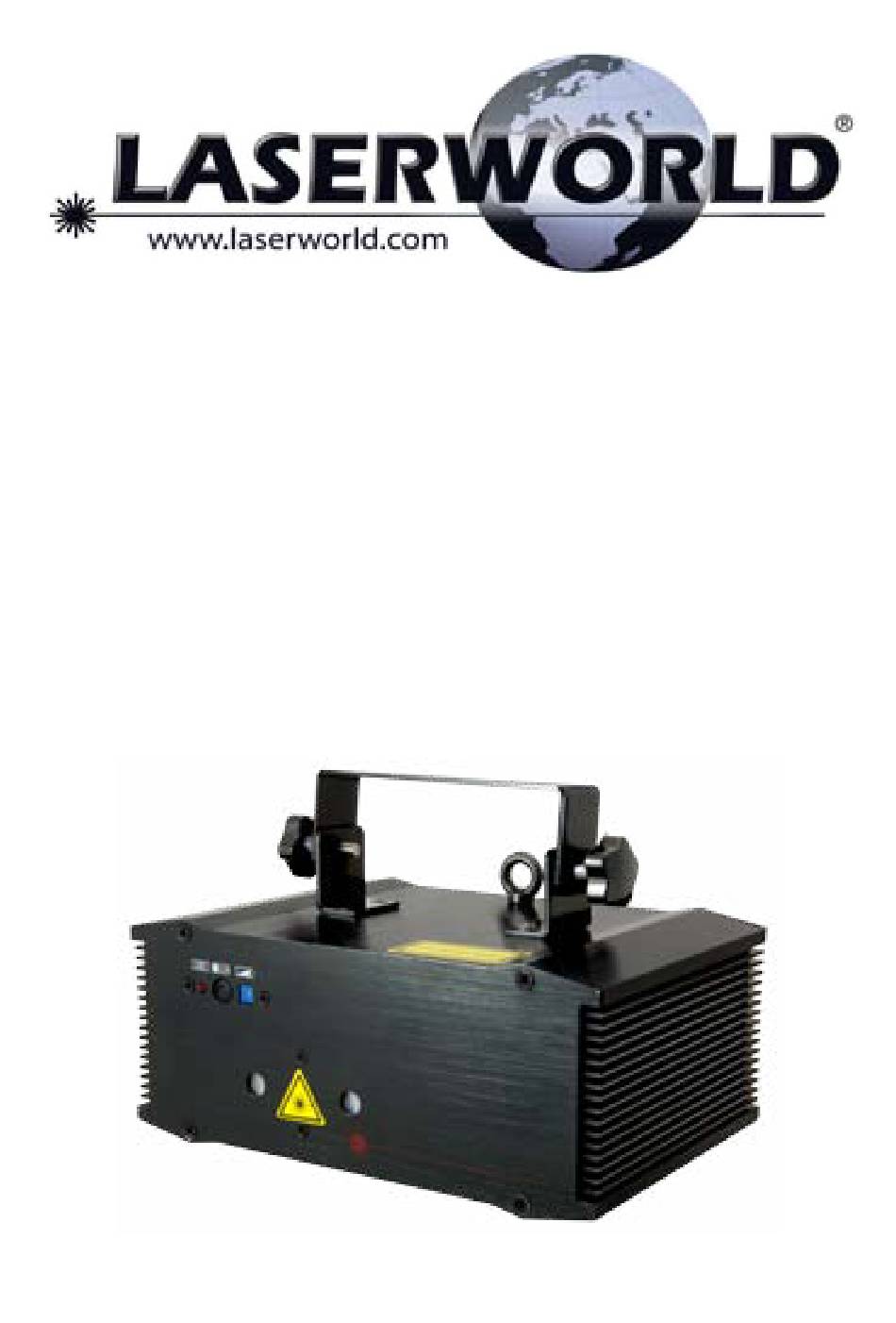

- Page 1 Manual / Bedienungsanleitung Evolution Series ES-800S RGB 3D Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch 03/2014...
- Page 2 Manual: Evolution Series ES-800S RGB 3D Legal notice: Rechtlicher Hinweis: Laserworld AG reserves the right to make Die Firma Laserworld (Switzerland) AG behält modifications to its products, attending to sich das Recht vor, Änderungen an ihren Pro- further technical developments. These modi-...
-
Page 3: Table Of Contents
Manual: Evolution Series ES-800S RGB 3D Content: Scope of delivery & details Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 18... -
Page 4: Scope Of Delivery & Details
Manual: Evolution Series ES-800S RGB 3D 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x key 1 x power cable 1 x manual 2. Preliminary warning notices 1. -
Page 5: Working On The Device
Manual: Evolution Series ES-800S RGB 3D 13. Ensure that device does not get over- 11. Never use dimmer, RC or other electroni- heated. Make sure that the device is not cally switched sockets. Whenever possib- le, do not use the laser projector together exposed to spotlights (especially moving with large appliances (especially fog ma- heads). -
Page 6: Warnings And Other Notices On The Device
Manual: Evolution Series ES-800S RGB 3D • Removal of the warranty label as well as damages to the device caused by improper handling, neglect of the sa- fety instructions and service notes will void the warranty. 6. Warnings and other notices on the device Please read manual before operation Laser radiation! Output power... -
Page 7: Operation
Manual: Evolution Series ES-800S RGB 3D DMX address LED signal power switch DMX out DMX in connection for power supply Key switch 8. Operation Connect the power cable to the device and then to the mains Use the supplied key to turn on the key switch Press ‚ON‘... - Page 8 Manual: Evolution Series ES-800S RGB 3D Connect a DMX controller to operate the laser. Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num- ber. To define a number use the preceding number and multipy it by 2: Switch Number 1 Mode Switch...
-
Page 9: Final Statement
We cannot inform you in case of changes of this manual. If you have any questions, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Page 10 Manual: Evolution Series ES-800S RGB 3D Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 10 / 18...
-
Page 11: Lieferumfang & Hinweise
Manual: Evolution Series ES-800S RGB 3D 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Schlüssel 1 x Kaltgerätekabel zur Stromversorgung 1 x Bedienungsanleitung 2. -
Page 12: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Evolution Series ES-800S RGB 3D 1. Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fangseil großen elektrischen Verbrauchern (ins- sollte mindestens dem 10-fachen Ge- besondere Nebelmaschinen) auf dersel- wicht des Geräts standhalten können. - Page 13 Manual: Evolution Series ES-800S RGB 3D Halten Sie das Gerät trocken und • Die Geräte der Ecoline, Evolution und schützen Sie es vor Nässe, Regen und Club-Serie sind nicht für professionellen Spritzwasser. Einsatz konzipiert. Sie sollten nach etwa einer Stunde Betrieb für ca. 15 Minuten •...
-
Page 14: Geräteanschlüsse & Bedienelemente
Manual: Evolution Series ES-800S RGB 3D 7. Geräteanschlüsse & Bedienelemente Regulator für die LED Signal Mikrofonsensitivität Laseraustrittsfenster Mikrofon DMX Adressieurng LED Signal An- / Ausschalter DMX Ausgang DMX Eingang Anschluss für die Stromversorgung Lüfter Schlüsselschlater 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Als nächstes muss der Schlüsselschalter über dem mitgelieferten Schlüssel auf „ON“... - Page 15 Manual: Evolution Series ES-800S RGB 3D Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus: Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der Gerätevorderseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der LED angezeigt.
- Page 16 Manual: Evolution Series ES-800S RGB 3D Kanal Wert Funktion 0 - 69 Laser aus 70 - 136 Musikmodus 137 - 205 Automatikmodus 206 - 255 DMX Modus 2 & 3 gemeinsam 0 - 28 kein Effekt 29 - 255 Rotation mit ansteigender Geschwindigkeit Musterauswahl 0 - 255 Musterauswahl...
-
Page 17: Abschließende Erklärung
