Sharp AY-AP09DE Operation Manual

Sharp AY-AP09DE Operation Manual

Split type room air conditioner
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

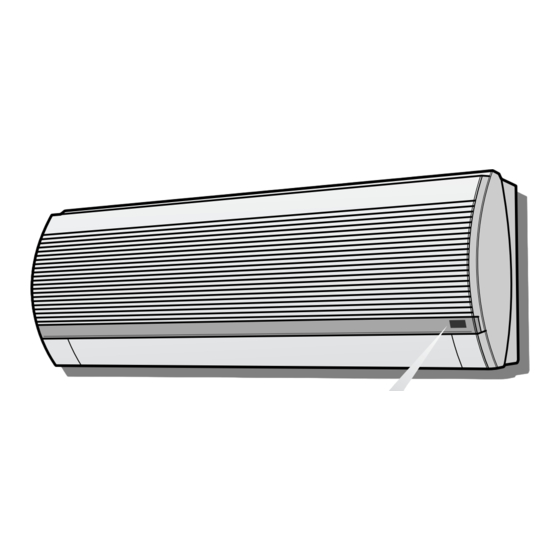

INDOOR UNIT
UNIT INTERIEURE
AY-AP09DE
AY-AP12DE
R
OUTDOOR UNIT
UNIT EXTERIEURE
AE -A09DE
AE -A12DE
SHARP CORPORATION
OSAKA, JAPAN
AY -AP09DE
AY -AP12DE
SPLIT TYPE
ROOM AIR CONDITIONER
CLIMATISEUR INDIVIDUEL
EN DEUX PARTIES
OPERATION MANUAL
NOTICE D'UTILISATION
Printed in Thailand
TINSEA349JBRZ 03CO
1
TH

Advertisement

Table of Contents
loading

Related Manuals for Sharp AY-AP09DE

Summary of Contents for Sharp AY-AP09DE

  • Page 1 AY -AP09DE AY -AP12DE SPLIT TYPE ROOM AIR CONDITIONER CLIMATISEUR INDIVIDUEL EN DEUX PARTIES OPERATION MANUAL NOTICE D'UTILISATION INDOOR UNIT OUTDOOR UNIT UNIT INTERIEURE UNIT EXTERIEURE AY-AP09DE AE -A09DE AY-AP12DE AE -A12DE SHARP CORPORATION OSAKA, JAPAN Printed in Thailand TINSEA349JBRZ 03CO...

  • Page 3: Table Of Contents

    ENGLISH Thank you for purchasing a SHARP air conditioner. Please read this manual carefully before operating the product. CONTENTS • PRECAUTIONS ........... E-1 • PLASMACLUSTER OPERATION ..E-11 • ADDITIONAL NOTES ON OPERATION ..E-3 • ONE-HOUR OFF TIMER ....E-11 •...

  • Page 4: Precautions

    PRECAUTIONS CAUTIONS FOR USE Open a window or door periodically to ventilate the room, especially when using gas appliances. Insufficient ventilation may cause oxygen shortage. Do not operate the buttons with wet hand. It may cause electric shock. For safety, turn the circuit breaker off when not using the unit for an extended period of time.

  • Page 5: Additional Notes On Operation

    ADDITIONAL NOTES ON OPERATION OPERATING TEMPERATURE RANGE • The built-in protective INDOOR TEMP. OUTDOOR TEMP. device may prevent the 32˚C D.B. 43˚C D.B. unit from operating when upper limit 23˚C W.B. used out of this range. COOLING 21˚C D.B. 21˚C D.B. lower limit •...

  • Page 6: Part Names

    PART NAMES INDOOR UNIT 1 Inlet (Air) 2 Open Panel 3 Air Filters 4 AUX. Button 5 RECEIVER Window 6 Power Supply Cord 7 Indicator Panel 8 Vertical Adjustment Louvres 9 Horizontal Adjustment Louvres 0 Outlet (Air) q Remote Control w AUTO FAN SPEED Lamp (green e FAN SPEED Lamp (green...

  • Page 7: Remote Control

    REMOTE CONTROL 1 TRANSMITTER 2 DISPLAY (Liquid Crystal Display) 3 ON/OFF Button MODE TEMP. 4 THERMO. (Thermostat) Button 5 DISPLAY Button TIMER 6 MODE Button TEMP. 7 TIMER ON Button (for setting the timer) 8 ONE-HOUR OFF TIMER Button 9 TIMER OFF Button (for setting the timer) DISPLAY MODE 0 FAN Button q TIMER CANCEL Button...

  • Page 8: Using The Remote Control

    USING THE REMOTE CONTROL LOADING BATTERIES Use two size-AAA (R03) batteries. Remove the battery cover at the back of the remote control. Insert batteries in the compartment, mak- ing sure the ± and — polarities are correctly aligned. • Lines will be indicated on the display when batteries are properly installed.

  • Page 9: Tips About Plasmacluster Operation

    TIPS ABOUT PLASMACLUSTER OPERATION The ionizer inside the air conditioner will release cluster ions, which are collective mass of positive and negative ions, into the room. The cluster ions reduce airborne mold fungus. Ionizer Cluster ions Mold fungus AIR CLEAN OPERATION Cluster ions released into the air will reduce airborne mold fungus.

  • Page 10: Basic Operation

    BASIC OPERATION Press the MODE button to select the operation mode. AUTO HEAT COOL DRY FAN ONLY Press the ON/OFF button to start op- MODE TEMP. eration. • The red OPERATION lamp ( ) on the unit will light. TIMER Press the THERMO.
  • Page 11 TIPS ABOUT AUTO MODE In the AUTO mode, the temperature setting and mode are automatically selected according to the room temperature when the unit is turned on. Modes and Temperature Settings Room temp. at opera- Automatic Operation tion start-up Mode Thermostat Setting Below 21°C HEAT...

  • Page 12: Adjusting The Air Flow Direction

    ADJUSTING THE AIR FLOW DIRECTION VERTICAL AIR FLOW DIRECTION The air flow direction is automatically preset in each mode as follows for optimum comfort: COOL and DRY modes Horizontal air flow FAN ONLY and HEAT modes Diagonal air flow HOW TO ADJUST THE AIR FLOW DIRECTION Adjustment range Press the SWING button on the remote control once.

  • Page 13: Plasmacluster Operation

    PLASMACLUSTER OPERATION AIR CLEAN OPERATION : Cluster ions released into air will reduce airborne mold fungus. ION BALANCE OPERATION : Negative ions will be released in an increased rate. During operation, press the PLASMACLUSTER but- ton to select the mode. AIR CLEAN ION BALANCE CANCEL...

  • Page 14: Timer Operation

    TIMER OPERATION TIMER OFF The unit will turn off automatically according to your setting. Timer duration can be set from minimum 0.5 hours (30 minutes) to maximum 12 hours. Up to 9.5 hours, you can set by 0.5 hours (30 minutes) increments and from 10 to 12 hours, by 1 hour increment.

  • Page 15: Timer On

    TIMER ON The unit will turn on automatically according to your setting. Timer duration can be set from minimum 0.5 hours (30 minutes) to maximum 12 hours. Up to 9.5 hours, you can set by 0.5 hours (30 minutes) increments and from 10 to 12 hours, by 1 hour increment.

  • Page 16: Auxiliary Mode

    AUXILIARY MODE Use this mode when the remote control is not available. TO TURN ON Lift the front panel of the indoor unit and press the AUX. button on the operation panel. • The red OPERATION lamp ( ) on the unit will light and the unit will start operating in the AUTO mode.

  • Page 17: Maintenance

    MAINTENANCE Be sure to disconnect the power cord from the wall outlet or turn off the circuit breaker before performing any maintenance. CLEANING THE FILTERS The air filters should be cleaned every two weeks. TURN OFF THE UNIT REMOVE THE FILTERS 1 Lift the open panel.

  • Page 18: Before Calling For Service

    BEFORE CALLING FOR SERVICE The following conditions do not denote equipment malfunctions SWISHING NOISE UNIT DOES NOT OPERATE The unit will not operate if it is turned on The soft, swishing noise is the sound of immediately after it is turned off. The unit will not the refrigerant flowing inside the unit.
  • Page 19 FRANÇAIS Nous vous remercions d’avoir acheté un climatiseur SHARP. Lire attentivement ce manuel avant d’utiliser l’appareil. TABLE DES MATIERES • PRECAUTIONS ........... F-1 • FONCTIONNEMENT DU PLASMA- CLUSTER ........... F-11 • AUTRES REMARQUES SUR LE FONCTIONNEMENT……… ......F-3 • MINUTERIE D’ARRET APRES UNE HEURE ..........

  • Page 20: Precautions

    PRECAUTIONS PRECAUTIONS D’EMPLOI Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l’utilisation d’appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d’oxygène. Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une dé- charge électrique.

  • Page 21: Autres Remarques Sur Le Fonctionnement

    AUTRES REMARQUES SUR LE FONCTIONNEMENT GAMME DE TEMPERATURES DE SERVICE • Le dispositif de protection TEMP. INT. TEMP. EXT. intégré peut empêcher limite cette unité de fonctionner 32°C D.B. 43°C D.B. supérieure quand celle-ci est utilisée 23°C W.B. CLIMATISATION hors de cette portée. limite 21°C D.B.

  • Page 22: Nomenclature

    NOMENCLATURE UNITE INTERIEURE 1 Bouche d’entrée (Air) 2 Panneau d’ouverture 3 Filtres à air 4 Bouton AUX. 5 Fenêtre RECEIVER 6 Cordon d’alimentation 7 Panneau d’indicateur 8 Volets d’aération à réglage vertical 9 Volets d’aération à réglage horizontal 0 Sortie (Air) q Télécomande w Voyant de VITESSE DE VENTILATEUR...
  • Page 23 TELECOMMANDE 1 EMETTEUR 2 AFFICHAGE (Affichage à cristaux liquides) 3 Touche ON/OFF MODE TEMP. 4 Touche THERMO. (Thermostat) 5 Touche DISPLAY TIMER 6 Touche MODE TEMP. 7 Touche TIMER ON (pour régler la minuterie) 8 Touche de temporisation d’arrêt ONE-HOUR OFF TIMER DISPLAY MODE 9 Touche TIMER OFF (pour régler la minuterie)

  • Page 24: Utilisation De La Telecommande

    UTILISATION DE LA TELECOMMANDE INSTALLATION DES PILES Utiliser deux piles de format AAA (R03). Retirez le couvercle du compartiment des piles au dos de la télécommande. Insérer les piles dans le compartiment en respectant les polarités ± et —. • Des lignes seront indiquées à l’affi- chage lorsque les piles sont installées correctement.

  • Page 25: Conseils Concernant Le Fonctionnement Du Plasmacluster

    CONSEILS CONCERNANT LE FONCTIONNEMENT DU PLASMACLUSTER L’ionisateur situé à l’intérieur du climatiseur diffusera des ions groupés, c’est à dire une masse d’ions positifs et négatifs, dans la pièce. Les ions groupés réduisent la quantité de champignons de moisissure. Ionisateur Ions groupés Champignon de moisissure FONCTIONNEMENT DU PURIFICATEUR D’AIR Les ions groupés libérés dans l’air de la pièce réduiront la quantité...

  • Page 26: Fonctionnement De Base

    FONCTIONNEMENT DE BASE Appuyer sur la touche MODE pour sélec- tionner le mode de fonctionnement. AUTOMATIQUE CHAUFFAGE FRAIS SEC VENTILATEUR Appuyer sur la touche ON/OFF pour MODE TEMP. commencer l’utilisation. • Le voyant rouge OPERATION ( ) s’allume sur l’appareil. TIMER Appuyer sur la touche THERMO.
  • Page 27 CONSEILS A PROPOS DU MODE AUTOMATIQUE En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l’appareil est allumé. Réglages de modes et de température Temp. ambiante au Fonctionnement automatique démarrage Mode...

  • Page 28: Ajuster La Direction Du Debit D'air

    AJUSTER LA DIRECTION DU DEBIT D’AIR DEBIT D’AIR VERTICALE La direction du débit d’air est préréglée automatiquement comme suit dans chaque mode pour assurer un confort optimum : Modes FRAIS et SEC Débit d’air horizontal Modes VENTILATEUR UNIQUEMENT et CHAUFFAGE Débit d’air diagonal VOICI COMMENT AJUSTER LA DIRECTION DU DEBIT D’AIR Intervalle de réglage...

  • Page 29: Fonctionnement Du Plasmacluster

    FONCTIONNEMENT DU PLASMACLUSTER FONCTIONNEMENT DU PURIFICATEUR D’AIR : Les ions groupés libérés dans l’air de la pièce réduiront la quantité de champignons de moisissure. OPERATION D’EQUILIBRAGE DES IONS : Des quantités importantes d’ions négatifs sont libérées à une fréquence accélérée dans l’air de la pièce. Pendant le fonctionnement, appuyer sur la touche PLASMACLUSTER pour sélectionner le mode.

  • Page 30: Fonctionnement De La Minuterie

    FONCTIONNEMENT DE LA MINUTERIE MINUTERIE DESACTIVEE L’unité s’arrête automatiquement suivant votre réglage. Le délai de la temporisation peut être réglé entre un minimum de 0,5 heure (30 minutes) et un maximum de 12 heures. Réglable par incrément de 0,5 heure (30 minutes) jusqu’à 9,5 heures et par incrément de 1 heure de 10 à...
  • Page 31 MINUTERIE ACTIVEE L’unité s’arrête automatiquement suivant votre réglage. Le délai de la temporisation peut être réglé entre un minimum de 0,5 heure (30 minutes) et un maximum de 12 heures. Réglable par incrément de 0,5 heure (30 minutes) jusqu’à 9,5 heures et par incrément de 1 heure de 10 à...

  • Page 32: Mode Auxiliaire

    MODE AUXILIAIRE Utiliser ce mode si la télécommande n’est pas disponible. POUR ALLUMER Soulever le panneau avant de l’unité intérieure et appuyer sur la touche AUX. du panneau de commande. • Le témoin lumineux rouge OPERATION ( s’allume sur l’appareil et l’appareil commence à fonctionner en mode AUTO.
  • Page 33 ETRETIEN S’assurer de débrancher le cordon d’alimentation de la prise murale ou couper le disjoncteur avant d’effectuer la maintenance. Les filtres à air doivent être nettoyés toutes NETTOYAGE DES FILTRES les deux semaines. ETEINDRE L’APPAREIL ENLEVER LES FILTRES 1 Soulever le panneau d’ouverture. 2 Pousser les filtres à...

  • Page 34: Avant D'appeler Le Service Apres-Vente

    AVANT D’APPELER LE SERVICE APRES-VENTE Les conditions suivantes ne signifient pas un mauvais fonctionnement de l’appareil L’APPAREIL NE FONCTIONNE PAS BRUIT DE BRUISEMENT L’appareil ne fonctionne pas s’il est allumé Le bruit de bruissement doux est le son du immédia-tement après sa mise hors circuit. L’appareil réfri-gérant se propageant à...
  • Page 35 • COOL • HEAT • • TIMER OPERATION...
  • Page 36 • • • FAN ONLY...
  • Page 37 AUX. • OPERATION AUTO • AUTO AUX. • OPERATION AUX. AZ-F900B...
  • Page 38 TIMER ON MODE TEMP. • 1.5h 1.0h 0.5h TIMER TEMP. • DISPLAY MODE TIMER • SWING CANCEL • • TIMER ON • • • TIMER ON TIMER OFF • TIMER ON TIMER OFF TIMER • TIMER OFF ONE-HOUR OFF TIMER TIMER ON •...
  • Page 39 MODE TEMP. TIMER OFF • TIMER TEMP. 1.5h 1.0h 0.5h DISPLAY MODE • TIMER SWING CANCEL • • .CANCEL TIMER OFF • DISPLAY MODE TIMER SWING CANCEL COOL • ° :HEAT TIMER • OFF TIMER TIMER ON • .FAN ONLY...
  • Page 40 PLASMACLUSTER CANCEL ION BALANCE AIR CLEAN MODE TEMP. TIMER • AIR CLEAN PLASMACLUSTER • ION BALANCE PLASMACLUSTER DISPLAY MODE PLASMACLUSTER SWING CANCEL PLASMACLUSTER • PLASMACLUSTER • PLASMACLUSTER • PLASMACLUSTER DISPLAY ONE-HOUR OFF TIMER ONE-HOUR OFF TIMER MODE TEMP. • • TIMER TIMER •...
  • Page 41 COOL HEAT SWING COOL • HEAT SWING • • • • COOL "SOFT"...
  • Page 42 AUTO ° ° HEAT ° ° ° ° ° COOL ° ° ° COOL ° ° COOL FAN SPEED AUTO AUTO FAN SPEED DISPLAY MODE FAN SPEED DISPLAY SWING CANCEL PLASMACLUSTER...
  • Page 43 MODE MODE TEMP. FAN ONLY COOL HEAT AUTO TIMER ON/OFF TEMP. • OPERATION DISPLAY MODE THERMO. / AUTO SWING CANCEL ° ° ° HEAT / COOL ° FAN ONLY HIGH SOFT AUTO • AUTO • FAN ONLY AUTO ON/OFF • OPERATION...
  • Page 45 • • • • • • • • • • •...
  • Page 46 ON/OFF MODE TEMP. THERMO DISPLAY MODE TIMER TIMER ON TEMP. ONE-HOUR OFF TIMER DISPLAY MODE TIMER OFF SWING CANCEL TIMER CANCEL SWING PLASMACLUSTER HEAT AUTO COOL FAN ONLY AUTO...
  • Page 47 AUTO FAN SPEED SPEED PLASMACLUSTER TIMER OPERATION...
  • Page 48 • ° ° D.B. D.B. ° W.B. ° ° D.B. D.B. • ° W.B. ° ° D.B. D.B. ° W.B. °- . D.B. ° D.B. COOL °- . W.B. W.B. = D.B. • • HEAT • • • ° ° •...
  • Page 49 • • • •...
  • Page 50 • • • • • • • • • • • • • • • • 93/68/EEC 73/23/EEC 89/336/EEC...
  • Page 52 AY -AP09DE AY -AP12DE AE-A09DE AY-AP09DE AE-A12DE AY-AP12DE SHARP CORPORATION OSAKA, JAPAN TINSEA349JBRZ 03CO...
