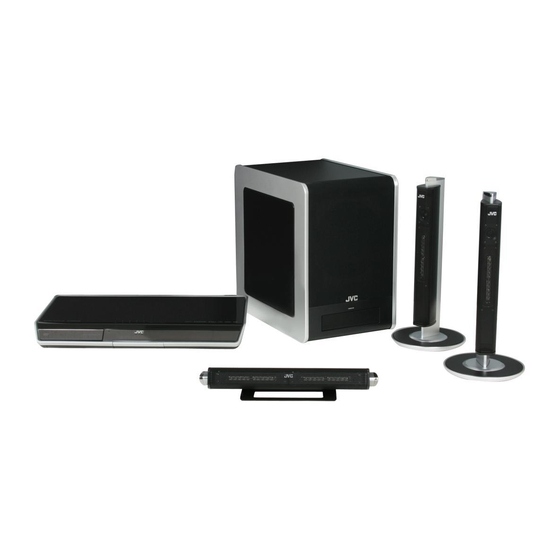

NETWORK MEDIA SYSTEM
SYSTÈME MÉDIA RÉSEAU
DD-8
Consists of CA-DD8, SP-PWDD8,
SP-DD8F and SP-DD8S
Se compose de CA-DD8, SP-PWDD8,
SP-DD8F et SP-DD8S
DD-3
Consists of CA-DD3, SP-PWDD3,
SP-DD3F and SP-DD8S
Se compose de CA-DD3, SP-PWDD3,
SP-DD3F et SP-DD8S
INSTRUCTIONS
MANUEL D'INSTRUCTIONS
For Customer Use:
Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.
Model No.
Serial No.
LVT1546-001A
[J]

Advertisement

Table of Contents
loading

Related Manuals for JVC DD-8

Summary of Contents for JVC DD-8

  • Page 1 NETWORK MEDIA SYSTEM SYSTÈME MÉDIA RÉSEAU DD-8 Consists of CA-DD8, SP-PWDD8, SP-DD8F and SP-DD8S Se compose de CA-DD8, SP-PWDD8, SP-DD8F et SP-DD8S DD-3 Consists of CA-DD3, SP-PWDD3, SP-DD3F and SP-DD8S Se compose de CA-DD3, SP-PWDD3, SP-DD3F et SP-DD8S INSTRUCTIONS For Customer Use: Enter below the Model No.
  • Page 2 Consult the dealer or an experienced radio/TV technician for help. CAUTION Changes or modifications not approved by JVC could void the user’s authority to operate the equipment. For Canada/pour le Canada THIS DIGITAL APPARATUS DOES NOT EXCEED THE CLASS B LIMITS FOR RADIO NOISE EMIS- SIONS FROM DIGITAL APPARATUS AS SET OUT IN THE INTERFERENCE-CAUSING EQUIPMENT STANDARD ENTITLED “DIGITAL APPARATUS”, ICES-003 OF THE DEPARTMENT OF COMMUNICA-...
  • Page 3 CAUTION To reduce the risk of electrical shocks, fire, etc.: 1. Do not remove screws, covers or cabinet. 2. Do not expose this appliance to rain or moisture. ATTENTION Afin d’éviter tout risque d’électrocution, d’incendie, etc.: 1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l’appareil. 2.
  • Page 4 Warnings, cautions and others (continued)/ Mises en garde, précautions et indications diverses (suite) CAUTION: Proper Ventilation To avoid risk of electric shock and fire and to protect from damage, place the apparatus on a level sur- face. The minimal clearances are shown below: MISE EN GARDE: Ventilation correcte Pour éviter les risques d’électrochoc ou d’incendie, et de manière à...
  • Page 5 CAUTION (SP-PWDD8/SP-PWDD3) The power supply to the subwoofer is linked to the center unit. Disconnect the mains plug to shut the power off completely (the POWER ON lamp goes off). When installing the apparatus, ensure that the plug is easily accessible. •...

  • Page 6: Table Of Contents

    Table of contents Thank you for purchasing a JVC product. Please read all instructions carefully before operation, to ensure your complete understanding and to obtain the best possible performance from the unit. Pausing playback..........27 Introduction Advancing the picture frame by frame ..27 Fast reverse/fast forward search ....28...
  • Page 7 Playing back sources from other devices Playing back sources from other devices..........41 Selecting other devices as the source ..41 Selecting the signal gain ....... 41 QP LINK............42 Operating other devices using the remote control Operating other devices using the remote control .......43 Operating a TV using the remote control ..

  • Page 8: Part Description

    Part description The numbers refer to the pages in which the parts are explained. Front view STANDBY lamp Refer to “Display window” shown below. Remote control sensor These terminals are available when the front cover is open. *1 The [PHONES] terminal is for connecting a pair of headphones equipped with a stereo plug (not supplied). When the headphones are connected, the speakers do not produce any sound.

  • Page 9: Using The Remote Control

    Using the remote control The numbers refer to the pages in which the parts Inserting the batteries into the are explained. remote control R6P (SUM-3)/AA (15F) type dry-cell batteries (supplied) • If the effective range of the remote control decreases, replace both batteries. ■...

  • Page 10: Preparation

    Preparation Do not turn on the power until you complete the connection. Connecting the antennas AM loop antenna (supplied) FM antenna (supplied) Setting up the AM loop antenna FM antenna Main unit (rear view) Stretch out the FM antenna horizontally. If reception is poor Main unit (rear view) If insulation covers the tips of the...

  • Page 11: Connecting The Speakers

    Connecting the speakers Assembling the speaker stands (DD-8) The speakers for DD-8 must be assembled to the speaker stands before the speakers can be connected to the subwoofer. Follow the diagrams below. Left and right speakers Center surround speaker ■ CAUTION •...
  • Page 12 Preparation (continued) Do not turn on the power until you complete the connection. Connecting the speakers to the subwoofer (DD-8) Gray Blue Rear view Before connecting the speaker cables, twist and pull off the insula- tion at the end of each speaker cable.
  • Page 13 Assembling the speaker stands (DD-3) The speakers for DD-3 must be assembled to the speaker stands before the speakers can be connected to the subwoofer. Follow the diagrams below. Left and right speakers ■ CAUTION • The left and right speakers and center surround speaker for DD-3 can be installed on a wall.
  • Page 14 Preparation (continued) Do not turn on the power until you complete the connection. Connecting the speakers to the subwoofer (DD-3) Gray Blue Rear view Before connecting the speaker cables, twist and pull off the insula- tion at the end of each speaker cable.

  • Page 15: Speaker Layout

    Connecting the subwoofer to the ■ CAUTION • An incorrect connection may damage the speak- main unit ers. Properly connect the cables to the speaker terminals. • Do not short-circuit the ª and · speaker termi- nals. Doing so may damage the main unit. •...

  • Page 16: Connecting A Tv

    Preparation (continued) Do not turn on the power until you complete the connection. Connecting a TV with the Connecting a TV [COMPONENT VIDEO OUT] terminals Connecting a TV with the [VIDEO] terminal Main unit Main unit (rear view) (rear view) To component terminals To a video terminal...

  • Page 17: Selecting The Video Signal Type

    NOTE • This system supports up to HDMI version 1.0. The HDMI video signal type can be checked with the “HDMI” indicator in the display window. (Refer to “Selecting the video signal type” shown on the right.) • If the picture is distorted while an HDMI TV is connected, turn off the main unit and turn it on again.
  • Page 18 [S-VIDEO] terminal, the • To check the compatibility of your TV, contact video signal type can be selected as your local JVC customer service center. instructed below. • All JVC-manufactured progressive TVs and - Select “480I” for a TV only compatible with high-definition TVs are fully compatible with this interlaced video siginal.

  • Page 19: Connecting A Portable Digital Audio Player

    ■Selecting the analog output level of the Connecting a portable digital [LINE OUT] terminal audio player You can lower the analog output level to prevent the system from producing unnecessarily loud sound. Controlling the level may also be helpful for Listening to analog sound from a recording sound from the system to other devices.

  • Page 20: Connecting Other Digital Audio Devices

    Preparation (continued) Do not turn on the power until you complete the connection. Connecting other digital Connecting other analog audio devices audio devices AV amplifier with a Input Output Audio device built-in decoder To an optical digital input terminal Optical digital cable (not supplied) Audio cable (not supplied)

  • Page 21: Basic Operations

    Basic operations Turning on the main unit Press [F AUDIO]. • Press [F AUDIO] again to turn off the main unit. • With the power off, pressing any of the following Remote control buttons also turns on the main unit. mode selector - [DVD/CD 3], [USB 3], [NETWORK 3], [LINE], [FM/AM] or [OPEN/CLOSE 0] on the...

  • Page 22: Sharpening The Voice Sound

    Basic operations (continued) Sharpening the voice sound Adjusting the volume of the center surround speaker/ This function allows you to easily understand dia- subwoofer log recorded on the disc/file even with the volume down low. Press [CH LEVEL] to repeatedly Press [CLEAR VOICE].

  • Page 23: Changing The Brightness Of The Display Window

    For the locations of the remote control buttons, refer to page 16. Changing the brightness of Using the sleep timer the display window When the time you specify elapses, the main unit automatically turns off. Press [DIMMER]. Press [SLEEP]. • Each time you press [DIMMER], the display •...

  • Page 24: Auto Standby Function

    For the locations of the remote control buttons, refer to page 16. Basic operations (continued) Auto standby function Locking disc ejection If no sound is produced for 3 minutes, the main You can lock the disc tray to prevent the disc from unit automatically turns off.

  • Page 25: Listening To Radio Broadcasts

    Listening to radio broadcasts Selecting a radio station Press [FM/AM] to select “FM” or “AM” in the display window. • Each time you press [FM/AM], the band tog- gles between “FM” and “AM”. Remote control • Repeatedly pressing [SOURCE] on the mode selector main unit can also select a radio broadcast as the source.

  • Page 26: Tuning In To A Preset Radio Station

    For the locations of the remote control buttons, refer to page 20. Listening to radio broadcasts (continued) Tuning in to a preset radio Tuning in to a preset radio station station ■When an FM or AM radio broadcast is selected as the source Presetting radio stations in the main unit allows Press the number buttons to select you to easily tune in to a radio station.

  • Page 27: Basic Operations Of Disc/File Playback

    Basic operations of disc/file playback Playing back a disc This part explains playing back the types of discs shown above. Remote control Press [OPEN/CLOSE ] on the mode selector remote control or on the main unit. • The disc tray ejects. Place a disc.

  • Page 28: Playing Back A File

    Basic operations of disc/file playback (continued) • The main unit does not charge a USB mass stor- Playing back a file age class device connected to the [USB] termi- nal. Press [DVD/CD 3] or [USB 3]. This part explains playing back 1) files recorded on the loaded disc, and 2) files recorded on a USB NOTE mass storage class device connected to the main...

  • Page 29: Display Window On The Main Unit For Disc/File Types

    For the locations of the remote control buttons, refer to page 22. NOTE VCD/SVCD • Depending on the file type, the menu screen ■When a disc is played back appears before you press 7. Press 5 , /, 2 or 3 to select a group and track.
  • Page 30 Basic operations of disc/file playback (continued) JPEG file ■When a disc is played back ■When a file is played back or stopped File type Group Track number Elapsed playback File number number time ■When a disc is stopped Messages on the TV screen When a DVD VIDEO is selected as the source, the messages shown below are displayed on the TV screen to indicate the disc status.
  • Page 31 For the locations of the remote control buttons, refer to page 22. Indicators in the display window Guide icons on the TV screen (on-screen guide) related to the speaker sound : Play The indicators light up in the display window to show the input signals and the speakers in use.

  • Page 32: Stopping Playback

    Basic operations of disc/file playback (continued) Stopping playback Pausing playback ■When a disc/file is played back ■When a disc/file is played back Press 8. Press • Press [DVD/CD 3] or [USB 3] to return to the Resuming playback normal playback. Advancing the picture frame by frame (only for the loaded disc)

  • Page 33: Fast Reverse/Fast Forward Search

    For the locations of the remote control buttons, refer to page 22. Fast reverse/fast forward Slow motion playback search ■When a disc is paused There are 2 methods. Press [ SLOW] or [SLOW ■When a disc/file is played back • Each time you press [ SLOW] or [SLOW •...

  • Page 34: Selecting A Chapter/Track Using The Number Buttons

    For the locations of the remote control buttons, refer to page 22. Basic operations of disc/file playback (continued) Selecting a chapter/track Selecting a track from the using the number buttons menu screen ■When a disc is stopped or played back (PBC off) ■When a disc/file is played back Press [MENU] or [TOP MENU].

  • Page 35: Convenient Functions Of Disc/File Playback

    Convenient functions of disc/file playback Selecting the audio language, subtitle language and view angle ■When a disc/file is played back Remote control Press the desired button shown below. mode selector • Each time you press the button, the audio lan- guage, subtitle language or view angle changes.

  • Page 36: Playing Back A Disc/File In The Desired Order (Program Playback)

    Convenient functions of disc/file playback (continued) Display for a VCD/SVCD/CD Playing back a disc/file in the • Select a track number. desired order (Program Track indicator playback) Track number Program number (only for the loaded disc) Example: TV screen for a CD (Program screen) You can program a maximum of 99 tracks.

  • Page 37: Playing Back A Disc/File In A Random Order (Random Playback)

    For the locations of the remote control buttons, refer to page 30. Playing back a disc/file in a Magnifying the picture random order (Random playback) ■When a disc is played back or paused Press [ZOOM]. • Each time you press the button, the picture (only for the loaded disc) magnification changes in the display win- ■When a disc/file is stopped...

  • Page 38: Playing Back A Disc/File Repeatedly (Repeat Playback)

    Convenient functions of disc/file playback (continued) Playing back a disc/file Selecting the surround mode repeatedly (Repeat playback) Press [SURROUND MODE]. (PBC off) • Each time you press [SURROUND MODE], the display changes in the display window as fol- ■When a disc/file is played back lows.

  • Page 39: Adjusting The Picture Quality (Vfp)

    For the locations of the remote control buttons, refer to page 30. Adjusting the picture quality Press 5 or / to select the item you want to adjust. (VFP) • Each time you press 5 or /, the item changes on the TV screen as follows. - “GAMMA”...

  • Page 40: Using The Status Bar And The Menu Bar

    Using the status bar and the menu bar Function list ■When a disc/file is played back To select the settings for those items listed below without a description of their operation, press 5 or Press [ON SCREEN] twice. / to select an item and press [ENTER]. TV screen for a DVD VIDEO (example) Changes the time information in the Time...

  • Page 41: Playing Back A Specified Part Repeatedly (A-B Repeat Playback)

    For the locations of the remote control buttons, refer to page 30. Playing back a specified part Designating the time repeatedly (A-B repeat (Time search) playback) (PBC off) (PBC off) ■When a disc is played back You can play back the desired part repeatedly by Press [ON SCREEN] twice.

  • Page 42: Changing The Initial Settings With The Preference Screen

    Changing the initial settings with the preference screen Basic operations ■When a disc/file is stopped or no disc is You can change the initial settings of the main unit loaded (“NO DISC” is displayed in the dis- with the preference screen according to the envi- play window) ronment where the main unit is used.

  • Page 43: Picture

    PICTURE Items Items Contents ( : initial setting) Contents ( : initial setting) MONITOR Select the display method suitable for SCREEN You can turn or OFF the screen TYPE your TV. SAVER saver. The screen saver activates when 4 : 3 PS (Pan Scan) : there is no operation made for approxi- For a TV with conventional 4:3 aspect mately 5 minutes since a still picture was...

  • Page 44: Audio

    Changing the initial settings with the preference screen (continued) AUDIO OTHERS Items Items Contents ( : initial setting) Contents ( : initial setting) DIGITAL Select the output signal type suitable to RESUME Select or OFF. (Refer to page 27.) AUDIO the device connected to the [LINE-DIGI- Select or OFF.

  • Page 45: Language Codes

    List of relationships of DIGITAL AUDIO OUTPUT preference items and output signal DIGITAL AUDIO OUTPUT preference Playback disc/file STREAM/PCM DOLBY DIGITAL/PCM PCM ONLY 48 kHz, 16/20/24 bits linear PCM DVD VIDEO 48 kHz, 16 bits stereo linear PCM 96 kHz linear PCM DVD VIDEO DTS DVD VIDEO DTS bit stream 48 kHz, 16 bits stereo linear PCM...

  • Page 46: Playing Back Sources From Other Devices

    Playing back sources from other devices Start playback on the connected device. • Refer also to the operation manual for the connected device. Adjust the volume and make other necessary settings. • Refer to “Basic operations” on page 16. Selecting the signal gain You can select the gain of the signal from the [LINE IN 1] and [LINE IN 2] terminals.

  • Page 47: Qp Link

    Start playback on the portable dig- QP LINK ital audio player. When you start analog playback of a portable digi- • If the main unit is off, the main unit automati- tal audio player connected to the [LINE IN 1] termi- cally turns on.

  • Page 48: Operating Other Devices Using The Remote Control

    Operating other devices using the remote control You can operate your TV, video cassette recorder Operating a TV using the (VCR) and digital broadcast satellite (DBS) using the remote control of this system. remote control Setting the manufacturer code Slide the remote control mode selector to [TV].

  • Page 49: Operating A Vcr/Dbs Using The Remote Control

    Operating a VCR/DBS using Using the remote control for the TV operation the remote control Operate the remote control by pointing it at the TV. Setting the manufacturer code Remote Usage control button Slide the remote control Turns on/off the TV. mode selector to [VCR/ Changes between the TV and [TV/VIDEO]...
  • Page 50 For the locations of the remote control buttons, refer to page 43. Operating other devices using the remote control (continued) Manufacturer codes for DBSs Using the remote control for the Examples: VCR/DBS operation For an Echostar DBS: Press [2], then [1]. For a Sony DBS: Press [2], then [0].

  • Page 51: Using The Av Compu Link Function

    Using the AV COMPU LINK function When a JVC-manufactured TV with AV COMPU Operating the AV COMPU LINK II or III terminals is connected to the main unit using these terminals, operating either the TV LINK function or the main unit controls the other device at the same time.

  • Page 52: Notes On Operation

    Notes on operation Suitable locations for the License and trademark main unit • Manufactured under license from Dolby Labora- tories. “Dolby” and the double-D symbol are To minimize the need for servicing and maintain trademarks of Dolby Laboratories. the high quality of this system, do not place the •...

  • Page 53: Notes On Handling

    Notes on handling Safety Precautions Avoid moisture, water and dust Do not place the system in moist or dusty places. Important cautions Avoid high temperatures Installation of the system Do not expose the system to direct sunlight and do • Select a place which is level, dry and neither too not place it near a heating equipment.

  • Page 54: Notes On Discs/Files

    Notes on discs/files Playable disc/file types DVD VIDEO, VCD, SVCD, CD, CD-R, CD-RW, DVD-R, Playable discs DVD-RW, +R, +RW MP3, WMA, WAV, JPEG, ASF, DivX, MPEG1, MPEG2 *1, *2 Playable files recorded on a disc Playable files recorded on a USB mass storage class device Playable files stored on a computer Refer to the separate volume of the operation manual for...

  • Page 55: Unplayable Discs

    ″) in diameter) cannot be played back. or 3 MP3PRO. • JVC does not guarantee the operation and • This system can play back a baseline JPEG file, sound quality of discs not authorized by CD-DA, excluding monochromatic JPEG files.
  • Page 56 • The system supports DivX files with a resolution of 720 x 480 pixels or less (30 fps) and 720 x • JVC bears no responsibility for any loss of data 576 pixels or less (25 fps). on the USB mass storage class device while •...

  • Page 57: Data Hierarchy

    Data hierarchy Handling discs DVD VIDEO • Do not use any non-standard shape disc (like a A DVD VIDEO consists of “titles” and each title heart, flower or credit card, etc.) available on the may be divided into “chapters”. market, because it may damage the system. •...

  • Page 58: Troubleshooting

    Troubleshooting Reference Problem Possible cause Possible solution page Improper connection. Connect all cables properly. No sound/video is produced. Headphones are connected. Disconnect the headphone plug. A disc/file recorded in a format Confirm the playable disc/file incompatible with the main unit/ types.

  • Page 59: Specifications

    Specifications Main unit (CA-DD8/CA-DD3) Subwoofer for DD-8 (SP-PWDD8) Tuner FM frequency: 87.5 MHz - 108.0 MHz Type: Bass reflex type AM frequency: 530 kHz - 1 710 kHz Magnetically shielded type Amplifier: Terminal (front of the main unit) 120 W at 4 Ω (110 Hz, •...

  • Page 60: Subwoofer For Dd-3 (Sp-Pwdd3)

    Specifications (continued) Left and right speakers for Subwoofer for DD-3 (SP-PWDD3) DD-8 (SP-DD8F) Type: Bass reflex type Amplifier: Type: 2-way 3-speaker bass reflex 120 W at 4 Ω (110 Hz, • Subwoofer: type THD 10%) Magnetically shielded type • Left/right speaker: 25 W x 2 at 3 Ω (1 kHz, ″) cone x 2 + Speaker: 8 cm (3...

  • Page 61: Supplied Accessories

    Center surround speaker Supplied accessories (SP-DD8S) • Remote control x 1 • Battery x 2 Type: 1-way acoustic suspension type • FM antenna x 1 Magnetically shielded type • AM loop antenna x 1 Speaker: 9.5 cm (3 ″) x 1 cm ( ″) •...
